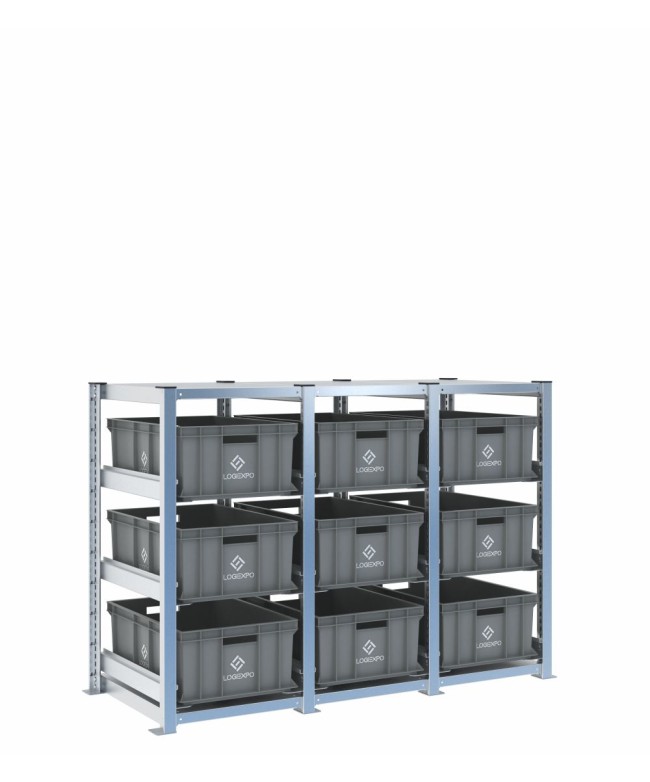

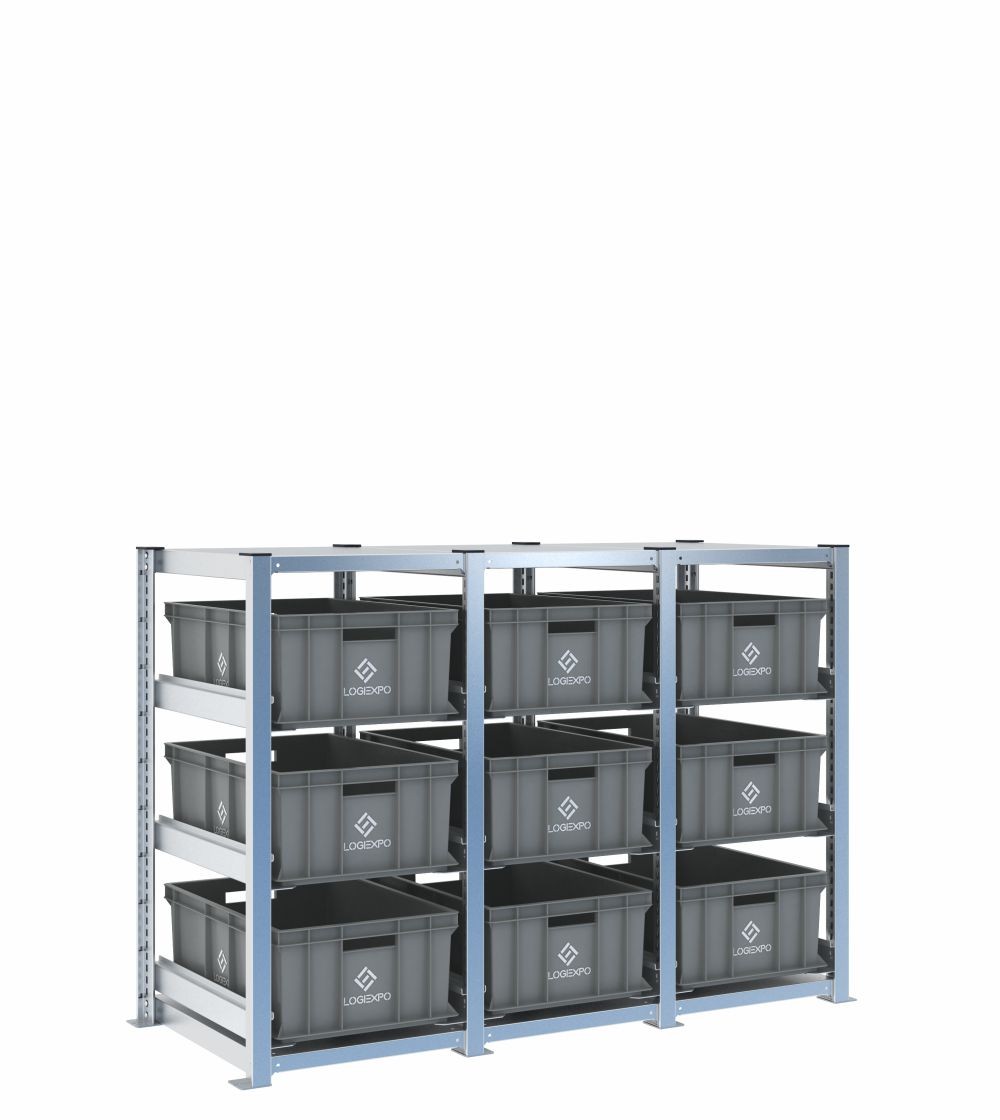

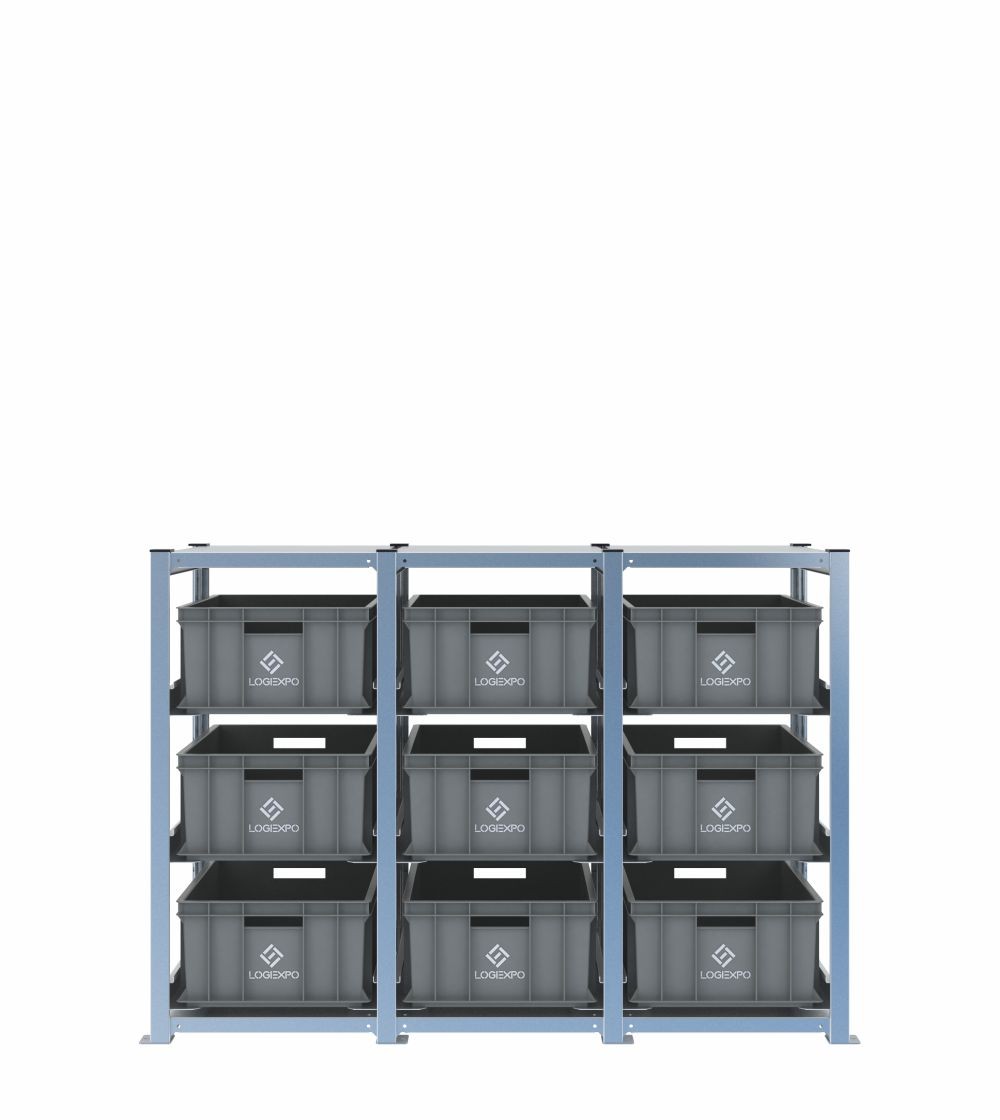

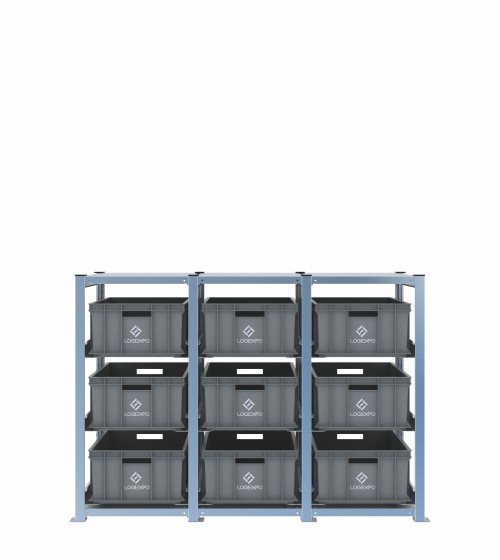

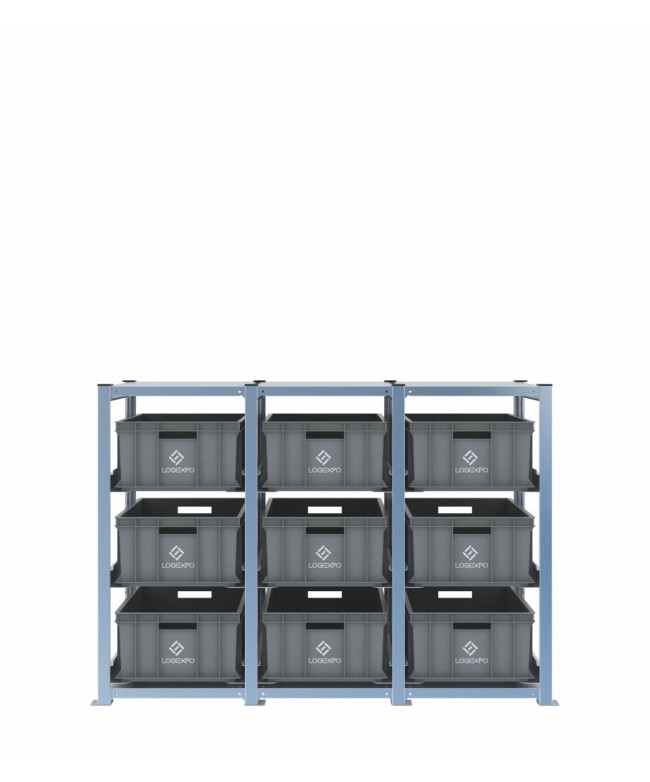

Scaffale H1000 con 9 contenitori Euro 600x400x220h su 3 campate
Questa configurazione comprende 9 Contenitori Euro 600x400x220h distribuiti su tre campate H1000, con 3 livelli per campata. La base 600x400 e l'altezza 220 mm privilegiano il volume per singola referenza e la gestione di kit, ricambi e semilavorati estesi.
Le tre campate consentono di organizzare il fronte per area, macchina, commessa o gruppo di materiali mantenendo ogni contenitore indipendente.
Tre campate per un fronte H1000 ad alta capacità per posizione
L'ingombro complessivo è 1472 mm in larghezza e 621 mm in profondità, comprese le piastre. Questo sviluppo va verificato con attenzione quando la struttura viene inserita tra banchi, linee o passaggi.
I tre livelli per campata lasciano spazio a contenitori da 220 mm senza inseguire la massima densità verticale, mantenendo una configurazione semplice da leggere e riconfigurare.
Fronte attrezzato per reparto, linea o area tecnica
La struttura può supportare più gruppi operativi lungo lo stesso fronte, con una campata dedicata a ciascun flusso o famiglia. La quota H1000 mantiene accessibile la sommità e limita lo sviluppo verticale.
In progetti specifici l'orientamento dei livelli può essere studiato in modo differenziato, ma ogni singolo livello resta utilizzabile da un solo lato.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 3 campate, altezza reale 1009 mm;
- 9 contenitori Euro 600x400 alti 220 mm;
- 9 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1426 mm;
- larghezza comprese le piastre: 1472 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm;
- tipo configurazione: Uniforme;
- numero di campate: 3;
- numero di contenitori: 9;
- livelli: 3 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 9 contenitori Euro 600x400x220h – H1000, 3 campate
Come valutare l'ingombro complessivo dello scaffale nel layout?
Occorre considerare la larghezza reale comprese le piastre, la profondità, lo spazio frontale necessario per estrarre le cassette e i passaggi circostanti. Per questa configurazione l'ingombro dello scaffale è 1472x621x1009 mm, a cui va aggiunto lo spazio operativo davanti al fronte.
È possibile orientare livelli diversi della stessa campata in direzioni opposte?
Tecnicamente sì, in una configurazione progettata per questo scopo. Ogni singolo livello rimane però utilizzabile da un solo lato, perché il fermo posteriore deve restare opposto alla direzione di inserimento del contenitore. La disposizione va quindi definita sul layout reale. Per consulenza e configurazioni particolari è a disposizione il team tecnico LogiExpo al 051 558776, via e-mail a info@logiexpo.it oppure tramite il modulo di contatto.
È possibile aggiungere ulteriori coppie di slitte a una scaffalatura già installata?
Sì, se lo spazio verticale disponibile lo consente. Le nuove coppie possono essere posizionate a passo 25 mm per adattare la struttura a contenitori o quote differenti, rispettando sempre il limite di 50 kg per coppia e la portata verticale della campata.
