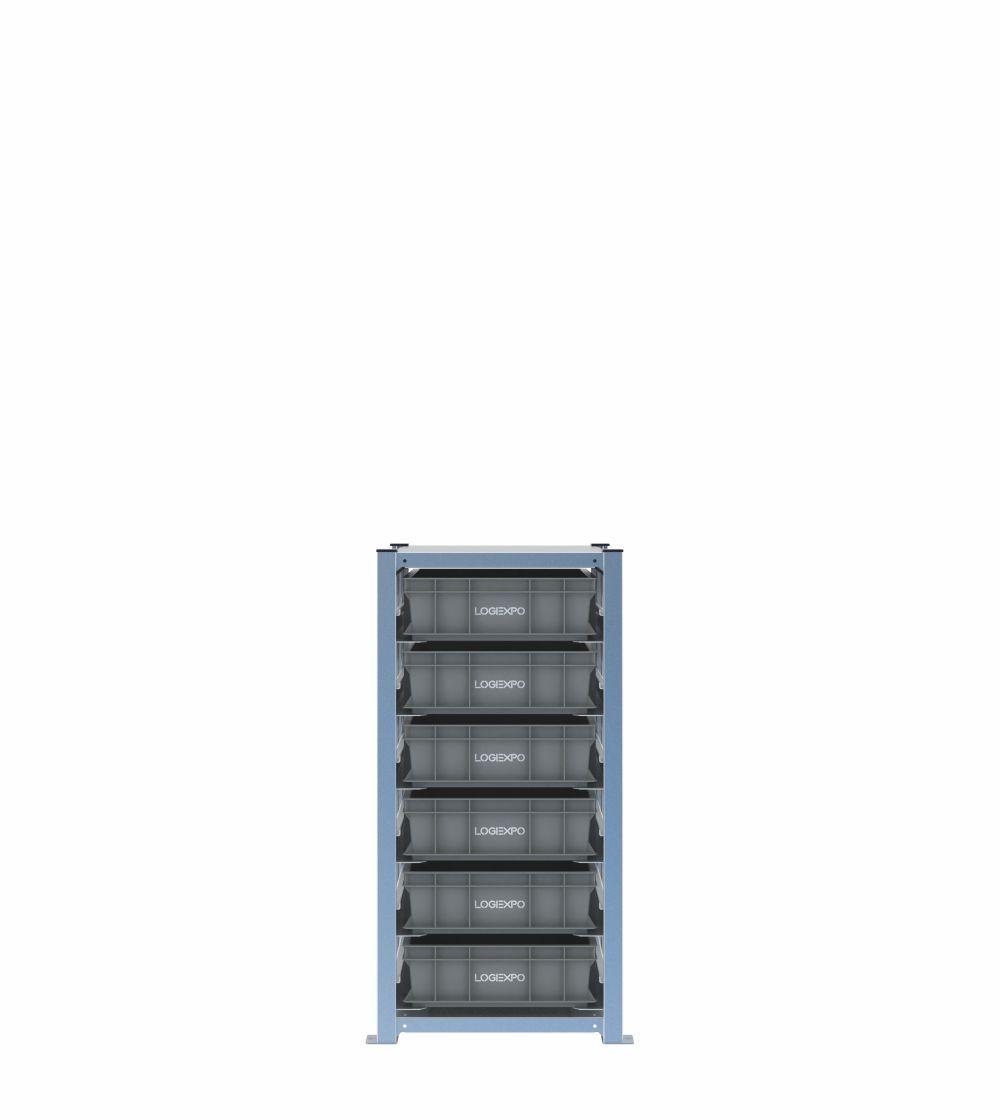

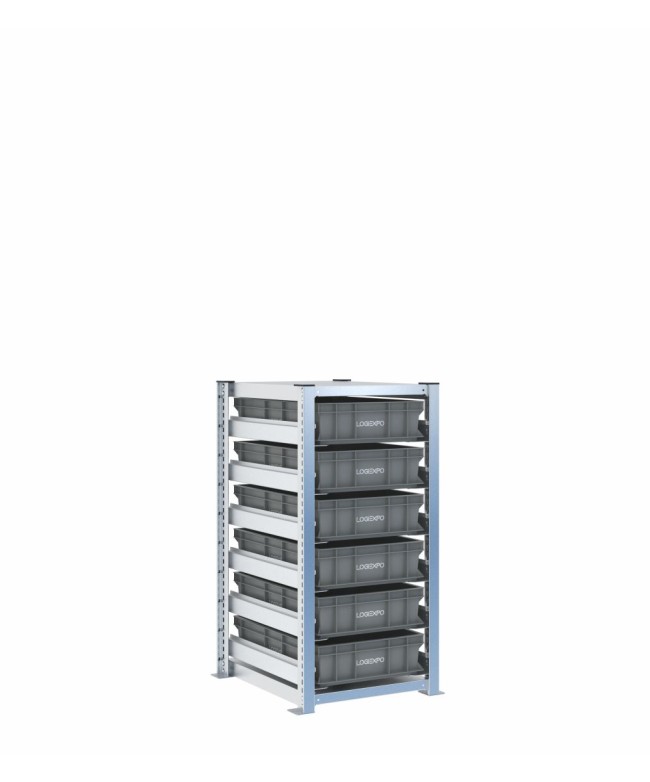

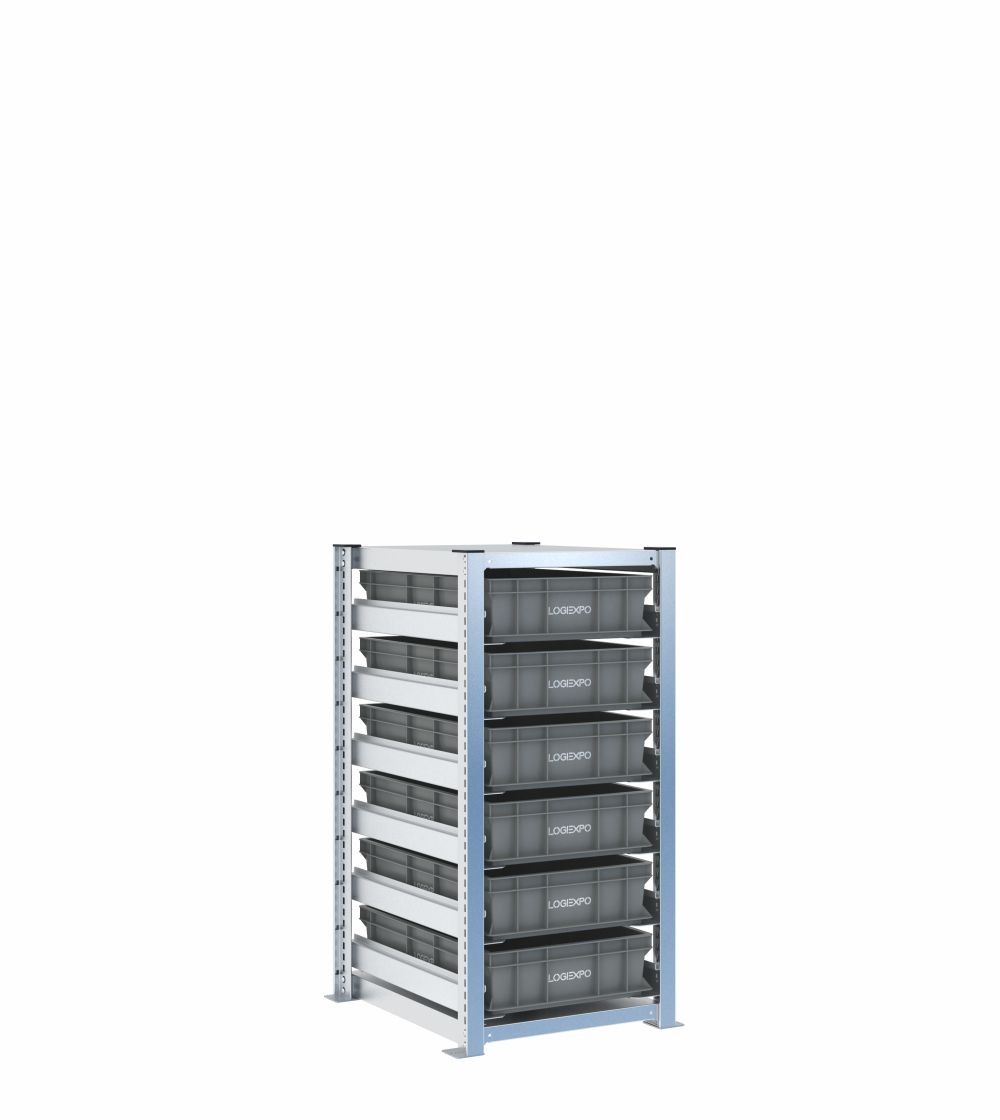

Scaffale H1000 a una campata per sei contenitori 600x400 mm alti 130 mm
Lo scaffale H1000 integra 6 contenitori Euro con base 600x400 mm e altezza 130 mm in una singola campata. La base più ampia rispetto al formato 400x300 mm permette di organizzare kit, semilavorati, ricambi e componenti estesi che devono rimanere disponibili vicino alla postazione operativa.
L’altezza 130 mm limita la profondità di prelievo e rende visibile il contenuto distribuito sulla superficie 600x400. La configurazione è utile quando il materiale è relativamente basso ma richiede più area di appoggio.
Ingombro 548x621 mm per un punto di prelievo dedicato
Le dimensioni complessive sono 548x621x1009 mm, comprese le piastre di base. La struttura è larga 502 mm; la profondità di 621 mm corrisponde al formato dei contenitori Euro 600x400.
La campata singola può servire una cella, un banco di assemblaggio o una zona di preparazione kit. Prima dell’installazione deve essere verificato lo spazio frontale, perché la maggiore profondità delle cassette richiede un corridoio adeguato all’estrazione e alla movimentazione.
Sei livelli uniformi su base 600x400
I sei contenitori hanno altezza esterna di 130 mm. Il fronte uniforme consente di separare sei kit, sei lotti o sei gruppi di componenti mantenendo la stessa capacità per ogni livello.
Il formato 600x400 mm è preferibile quando la superficie del componente o del kit non può essere organizzata efficacemente nella base 400x300 mm. Se il materiale è più alto, la stessa struttura può essere configurata con contenitori alti 170 mm o con una composizione mista.
Kitting, semilavorati e componenti di maggiore superficie
La configurazione può essere utilizzata per preparazione di kit di montaggio, lotti di semilavorati, ricambi con sviluppo orizzontale, confezioni tecniche e materiali che devono rimanere separati senza essere sovrapposti in profondità.
La scelta deve considerare il volume reale e la frequenza di accesso. Per molte minuterie compatte è più efficiente il formato 400x300 mm; per componenti più alti o scorte più consistenti sono da confrontare le versioni con contenitori alti 170 e 220 mm.
Slitte regolabili ed estrazione dei contenitori
L’allestimento non impiega ripiani intermedi continui: ciascuna cassetta 600x400 è sorretta lateralmente da una coppia di slitte. Gli agganci possono essere spostati sulle asole dei montanti con incrementi di 25 mm per modificare la distanza verticale tra i livelli.
La guida a Z contribuisce a mantenere il contenitore in traiettoria. Sul retro è presente il fermo di fine corsa e le slitte sono trattenute da perni anti-sganciamento; il kit anteriore resta un accessorio opzionale.
Struttura in acciaio zincato e stabilità
L’ossatura portante è costituita da profili verticali chiusi a T 40x60 mm, spessore 12/10, con basamento e copertura in lamiera della stessa classe di spessore. Tutti i principali componenti sono in acciaio DX51D+Z140MA zincato secondo UNI EN 10346.
I collegamenti meccanici dei ripiani strutturali mantengono la campata assemblata. Le piastre predisposte per il fissaggio ampliano il fronte fino a 548 mm; sulla versione H1000 sono inclusi i tappi terminali dei montanti.
Portate, fissaggio a pavimento e sicurezza
Ciascun livello su slitte può sostenere 50 kg quando il carico è distribuito uniformemente. La portata della campata è 2000 kg in verticale; la ripartizione dei materiali sui 6 livelli deve evitare concentrazioni non previste.
La struttura deve essere fissata alla pavimentazione attraverso le piastre predisposte. Gli ancoranti non fanno parte della fornitura e devono essere selezionati dopo aver verificato il supporto reale.
Componenti inclusi e accessori opzionali
- struttura H1000 a 1 campata, altezza reale 1009 mm;
- 6 contenitori 600x400x130h, disposti su 6 livelli nella singola campata;
- 6 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- basamento e ripiano superiore strutturale;
- piastre di base predisposte per il fissaggio a pavimento;
- tappi superiori dei montanti compresi;
- kit anteriore anti-sfilamento disponibile come accessorio opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
La scaffalatura è di produzione italiana. Gli stabilimenti adottano sistemi di gestione aziendale certificati secondo ISO 9001:2015 e ISO 14001:2015.
La garanzia di base dura 12 mesi. L’eventuale garanzia estesa fino a 10 anni è regolata dalle condizioni del produttore e riguarda i componenti della struttura; i contenitori e le parti plastiche mantengono la copertura standard.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 502 mm;
- larghezza comprese le piastre: 548 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza/e contenitori: 130 mm;
- tipo configurazione: Uniforme;
- numero di campate: 1;
- numero di contenitori: 6;
- livelli: 6 livelli;
- distribuzione: 6 contenitori 600x400x130h, disposti su 6 livelli nella singola campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 2000 kg;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione del produttore fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 6 contenitori Euro 600x400x130h – H1000, 1 campata
Quando il formato 600x400 è più adatto del 400x300 a parità di altezza?
Il 600x400 è indicato quando i componenti, i kit o i lotti richiedono una superficie di appoggio maggiore. Il 400x300 permette invece di suddividere più referenze in moduli compatti nello stesso sviluppo frontale.
Questa campata può essere usata come postazione di kitting?
Sì, quando i sei contenitori corrispondono a kit, fasi o ordini distinti. Il layout deve consentire la lettura delle etichette, l’estrazione completa delle cassette e il trasferimento dei materiali verso il banco o la linea.
Quanto spazio frontale va previsto per l’estrazione?
Non esiste una misura unica valida per ogni installazione. Occorre considerare la profondità della cassetta, la corsa necessaria per sfilarla, il movimento dell’operatore e l’eventuale passaggio contemporaneo di carrelli o altre attrezzature.
