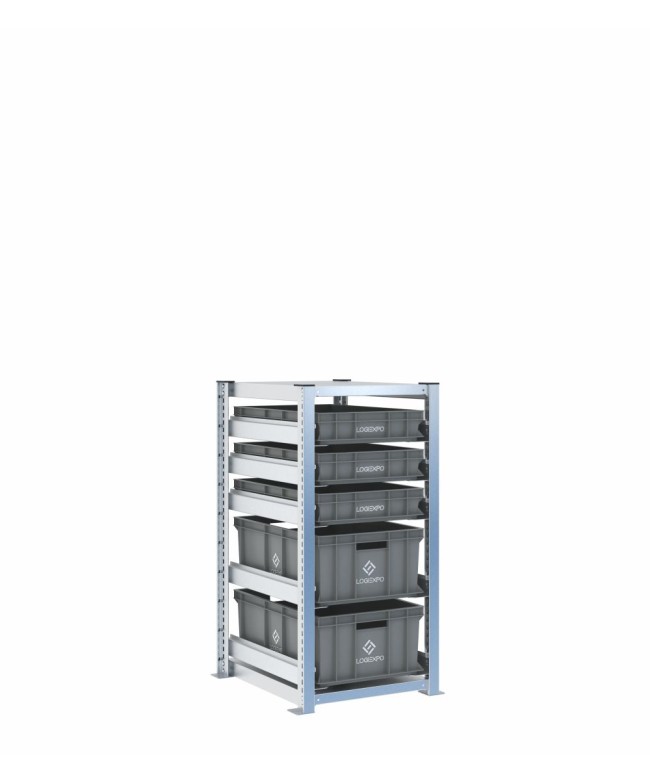

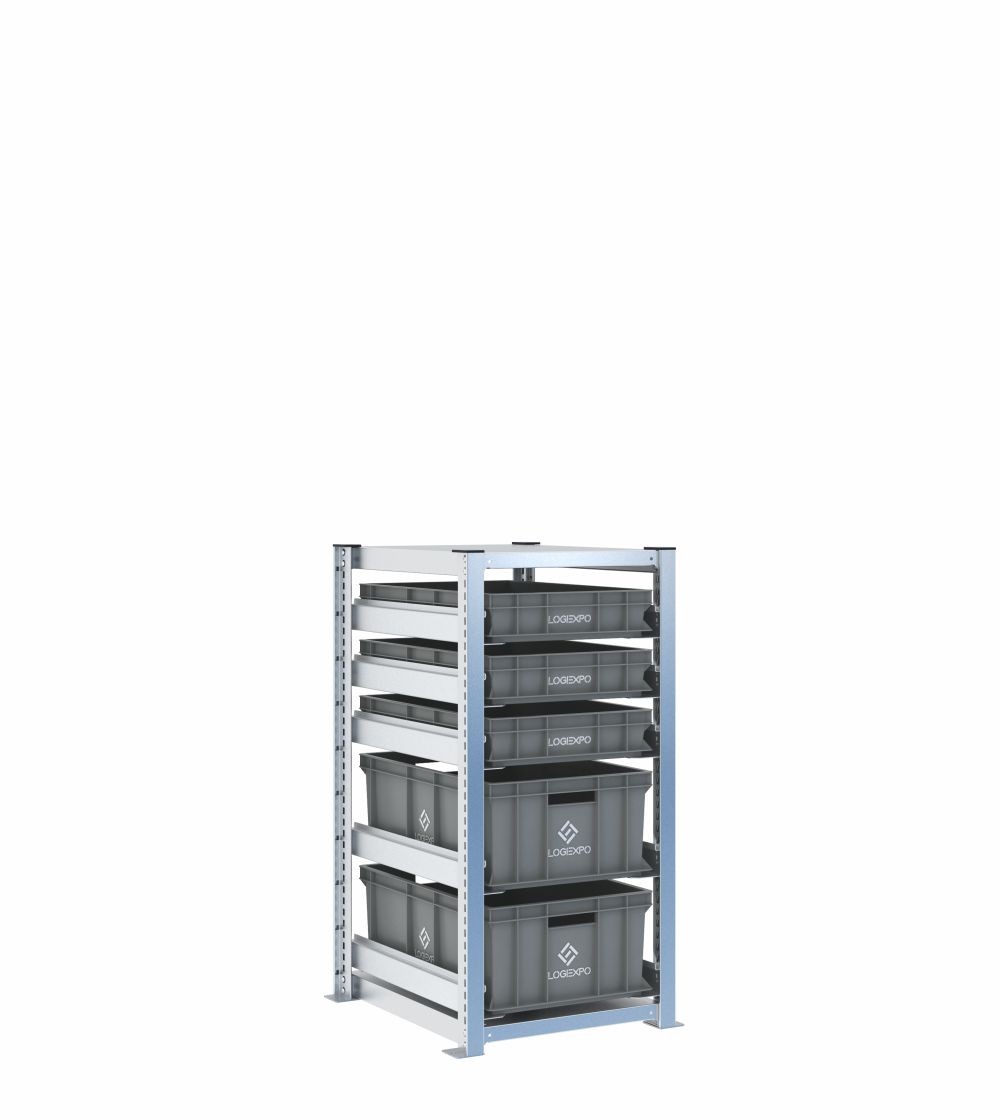

Lo scaffale H1000 a 1 campata con 5 contenitori Euro 600x400 misti con altezze da 220 e 100 mm riunisce nello stesso punto di prelievo cassette ribassate per piccoli componenti e cassette più alte per ricambi o kit voluminosi. L’ingombro complessivo è 548x621x1009 mm.
Le slitte sono regolabili a passo 25 mm. La struttura è predisposta per il fissaggio a pavimento; ancoraggi e kit anteriore anti-sfilamento sono esclusi dalla dotazione standard.
Prodotti correlati o complementari
Prezzi e spedizioni
Questa configurazione combina 5 contenitori Euro 600x400 di due altezze molto differenti: tre cassette h 100 mm e due cassette h 220 mm. La campata bassa permette di organizzare nello stesso punto operativo minuterie, componenti ribassati e materiali che richiedono maggiore volume verticale.
Il formato 600x400 offre una superficie ampia per kit, semilavorati e gruppi di componenti che devono rimanere raccolti per ordine, commessa o fase di lavoro. La differenza tra 100 e 220 mm consente di evitare un allestimento uniforme poco coerente con l’effettivo ingombro dei materiali.
Le dimensioni complessive sono 548x621x1009 mm, comprese le piastre di base. La struttura misura 502 mm in larghezza e la profondità di 621 mm è progettata per contenitori Euro con base 600x400 mm.
La singola campata può essere collocata vicino a un banco di montaggio, a una stazione di manutenzione o a un’area di preparazione kit. Prima dell’installazione è necessario considerare lo spazio frontale richiesto per l’estrazione dei contenitori, più profondi rispetto al formato 400x300.

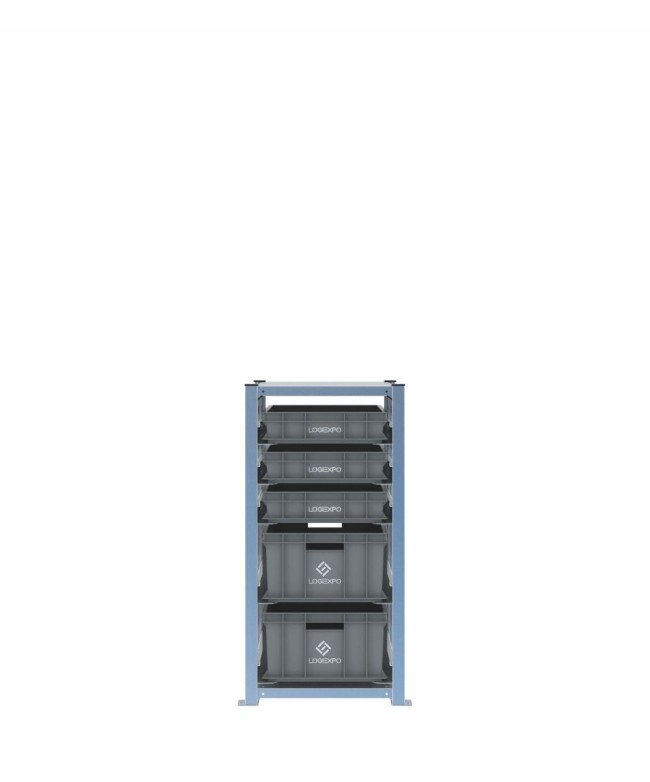

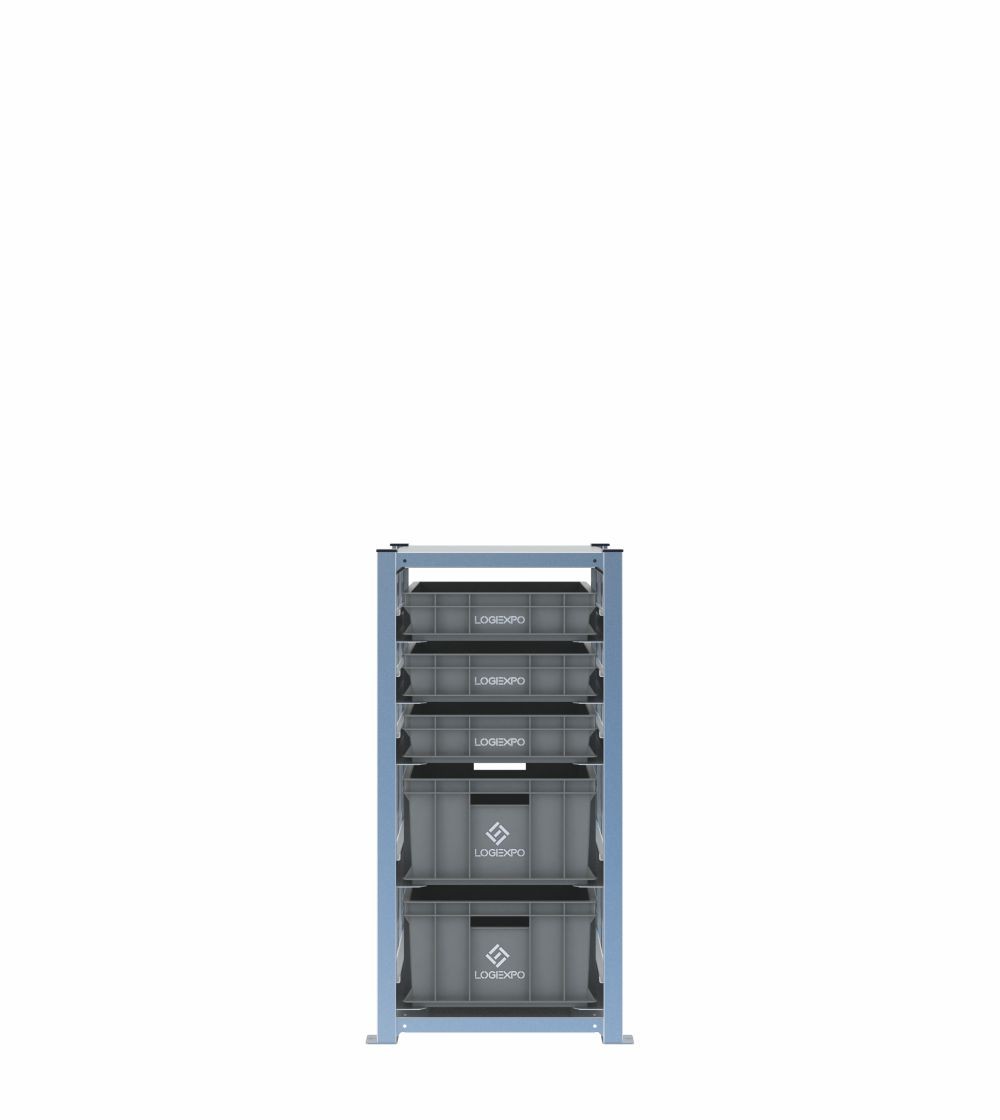

La dotazione comprende 3 contenitori 600x400x100h e 2 contenitori 600x400x220h. Nell’allestimento raffigurato, i tre livelli ribassati sono collocati nella parte superiore e i due contenitori 220h nei livelli inferiori.

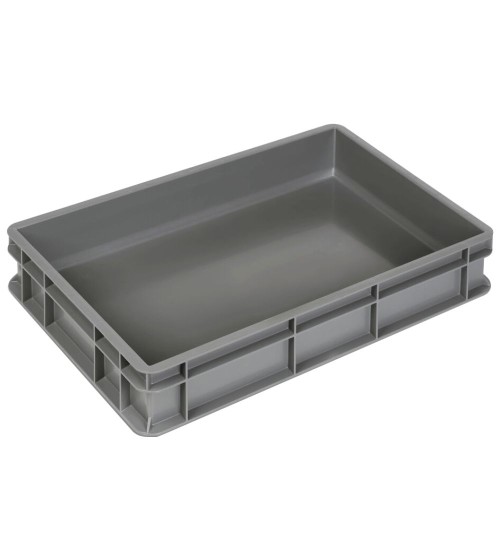

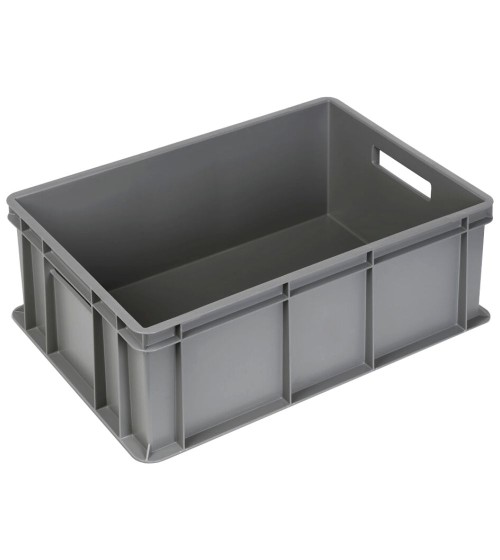

Le versioni con h 100 sono adatti a minuterie, utensili bassi, campioni o componenti da mantenere ben visibili; quelli con h 220 offrono più volume per ricambi, imballi tecnici o kit con elementi di altezza maggiore.
La combinazione è utile quando un unico processo richiede materiali con geometrie diverse. Un kit di manutenzione, ad esempio, può comprendere minuterie e consumabili da collocare nei livelli da 100 mm insieme a componenti più ingombranti destinati ai livelli da 220 mm.
La struttura non impone un’unica logica di assegnazione: le cassette possono essere dedicate a fasi, codici, ordini o famiglie di materiali. La scelta deve essere coerente con il flusso operativo e con le frequenze di prelievo.
Ogni contenitore scorre su una coppia di slitte in acciaio spessore 20/10. Le slitte si agganciano ai montanti e possono essere riposizionate con passo verticale di 25 mm, permettendo di modificare l’ordine o la distanza tra i livelli.
La nervatura a Z guida il contenitore lateralmente. Il fermo posteriore limita l’uscita sul retro e i perni anti-sganciamento mantengono le slitte vincolate ai montanti.
Montanti e componenti strutturali sono realizzati in acciaio DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346. I montanti hanno sezione chiusa a T 40x60 mm e spessore 12/10; basamento e ripiano superiore sono in lamiera 12/10.
La versione H1000 ha altezza reale 1009 mm ed è fornita con tappi di finitura superiori. Le piastre di base spessore 3 mm sono predisposte per l’ancoraggio.
Ogni coppia di slitte ha una portata massima di 50 kg con carico uniformemente distribuito. La campata ha una capacità di carico verticale di 2000 kg. I valori devono essere considerati separatamente e verificati rispetto al peso effettivo dei contenitori e del materiale.
I tasselli non sono inclusi, perché devono essere scelti in funzione della pavimentazione. Il kit anteriore anti-sfilamento è disponibile su richiesta e può essere regolato in altezza in relazione al bordo delle cassette.
È indicato quando lo stesso processo utilizza sia piccoli componenti o kit ribassati sia ricambi più voluminosi. La differenza di altezza permette di assegnare a ogni gruppo il volume necessario, senza utilizzare cassette da 220 di altezza anche per materiali bassi.
Il profilo h100 è pensato per materiali bassi e stabili. Se il componente supera il bordo o richiede maggiore contenimento, è preferibile assegnarlo a una versione con h220 o valutare una diversa altezza, evitando sistemazioni che rendano difficoltosi scorrimento e prelievo.
Il kit opzionale è regolabile verticalmente e può essere configurato in relazione ai livelli interessati. La dotazione esatta può essere definita in fase d’ordine, indicando quali cassette richiedono il vincolo anteriore. Il kit può essere richiesto anche successivamente per accessoriare uno scaffale già acquistato.
