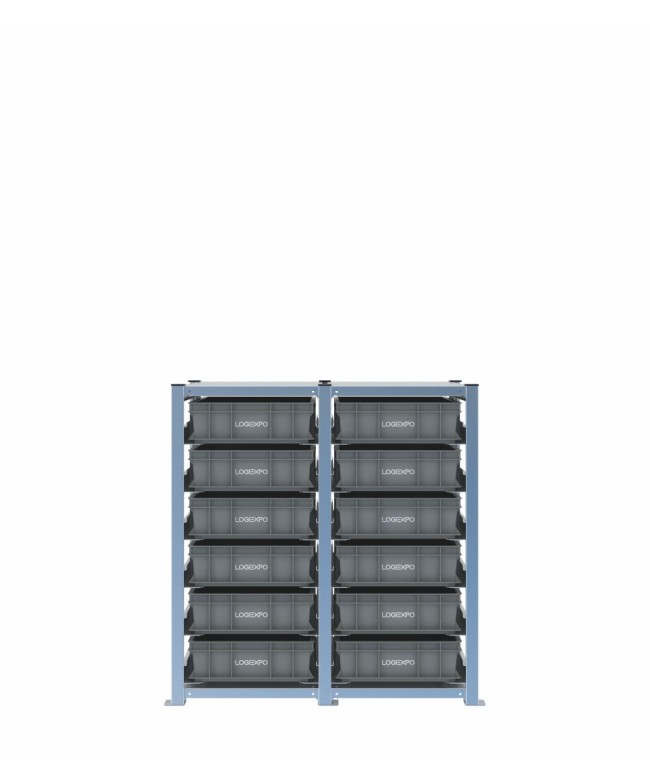

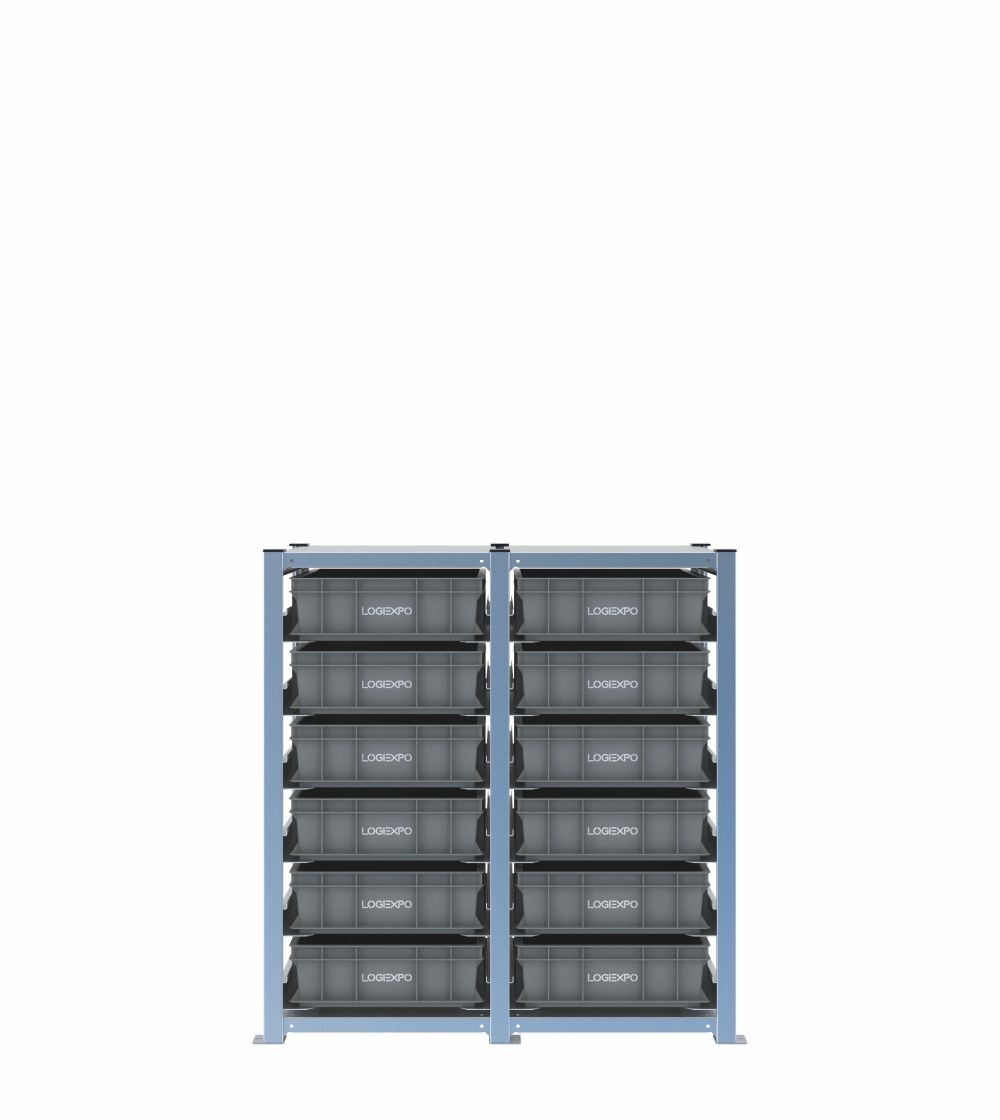

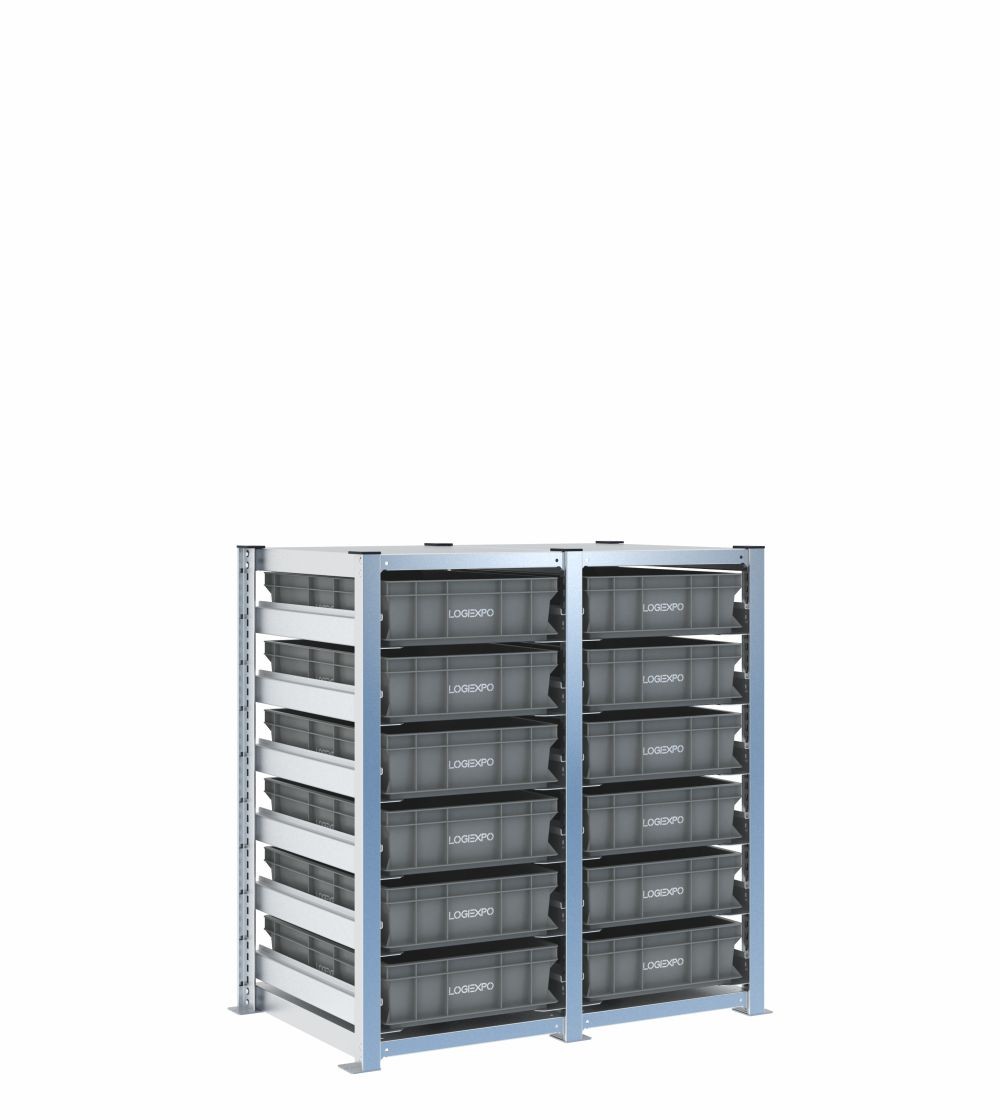

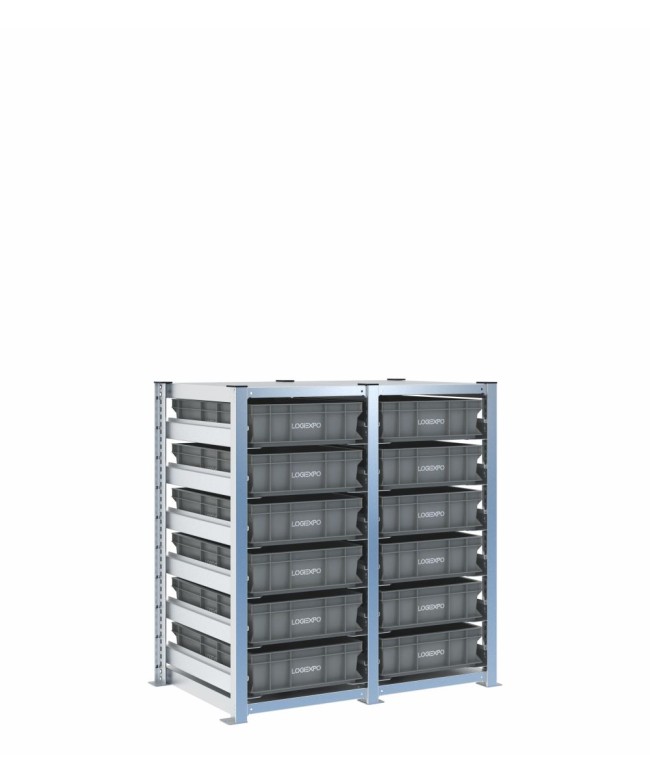

Scaffale H1000 a due campate per 12 contenitori 600x400 mm alti 130 mm
Questa configurazione sviluppa un fronte H1000 a due campate con 12 contenitori Euro con base 600x400 mm e altezza 130 mm. I contenitori sono distribuiti in modo uniforme, sei per campata, e permettono di organizzare kit, semilavorati, ricambi o scorte operative su una superficie ampia e facilmente leggibile.
La struttura è indicata quando una sola campata non basta a separare le referenze o quando il flusso richiede due zone funzionali: per esempio materiale pronto e reintegro, due famiglie di componenti oppure due fasi consecutive.
Fronte operativo di 1010 mm
L’ingombro complessivo è 1010x621x1009 mm, comprese le piastre. La sola struttura misura 964 mm di larghezza; la profondità di 621 mm deve essere considerata nella progettazione del corridoio di prelievo.
Le due campate formano un allestimento continuo adatto a una linea, a una cella o a un’area di preparazione. La collocazione deve consentire l’estrazione delle cassette senza interferire con il percorso dei materiali e con le attrezzature presenti.
Sei contenitori alti 130 mm per ciascuna campata
La ripetizione dello stesso schema in entrambe le campate rende semplice la codifica. Ogni lato può rappresentare una famiglia di articoli, un reparto destinatario o uno stato del materiale, mantenendo identica capacità per ogni posizione.
La base 600x400 accoglie componenti più estesi o kit distribuiti su una superficie ampia. L’altezza 130 mm è adatta quando si vuole evitare una profondità di prelievo eccessiva, pur disponendo di volume superiore alle cassette ribassate.
Rifornimento linea e separazione tra materiale pronto e riserva
Una possibile organizzazione prevede una campata dedicata al materiale pronto per l’utilizzo e la seconda alle scorte di reintegro. In alternativa, le due campate possono servire macchine, reparti o ordini differenti mantenendo un unico fronte di picking.
Quando il fabbisogno cresce in verticale ma non in larghezza, è utile confrontare la famiglia H2000. Se invece occorre estendere il fronte mantenendo accesso basso, il sistema può essere ampliato con ulteriori campate compatibili.
Slitte regolabili ed estrazione dei contenitori
Le coppie di slitte sono installate direttamente sui montanti e sostengono la distribuzione 6 livelli per campata. Il passo modulare di 25 mm consente di intervenire sulla quota dei livelli quando cambiano contenitori, assortimento o modalità di prelievo.
Il profilo laterale con nervatura a Z guida il movimento della cassetta. Fermo posteriore e perni anti-sganciamento sono compresi nel sistema; il dispositivo anteriore anti-sfilamento può essere aggiunto solo dove risulta necessario.
Struttura in acciaio zincato e stabilità
La struttura con altezza reale 1009 mm è costruita con montanti a T 40x60 mm in spessore 12/10. Il basamento e il ripiano superiore, realizzati in lamiera 12/10, chiudono la campata e sono uniti ai montanti mediante fissaggi bullonati.
L’acciaio impiegato è DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346. Le piastre da 3 mm definiscono la larghezza installata di 1010 mm e i tappi superiori sono forniti di serie.
Portate, fissaggio a pavimento e sicurezza
La coppia di slitte che sostiene ogni cassetta ha portata 50 kg con peso uniformemente ripartito. I quattro montanti della campata ammettono una portata verticale di 2000 kg; il piano di carico deve essere coerente con il numero di contenitori installati.
Le piastre di base richiedono il fissaggio a pavimento. Poiché le caratteristiche del supporto possono variare, tasselli e sistemi equivalenti restano esclusi e devono essere definiti per la specifica installazione.
Componenti inclusi e accessori opzionali
- struttura H1000 a 2 campate, altezza reale 1009 mm;
- 12 contenitori 600x400x130h, 6 per campata;
- 12 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- basamento e ripiano superiore strutturale;
- piastre di base predisposte per il fissaggio a pavimento;
- tappi superiori dei montanti compresi;
- kit anteriore anti-sfilamento disponibile come accessorio opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
La produzione è italiana e viene svolta in stabilimenti dotati di sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
Sono previsti 12 mesi di garanzia standard. L’estensione del produttore, fino a 10 anni, si applica ai soli componenti della scaffalatura nelle condizioni previste; cassette e accessori in plastica restano esclusi dall’estensione.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza/e contenitori: 130 mm;
- tipo configurazione: Uniforme;
- numero di campate: 2;
- numero di contenitori: 12;
- livelli: 6 livelli per campata;
- distribuzione: 12 contenitori 600x400x130h, 6 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 2000 kg;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione del produttore fino a 10 anni limitata ai componenti della scaffalatura;
