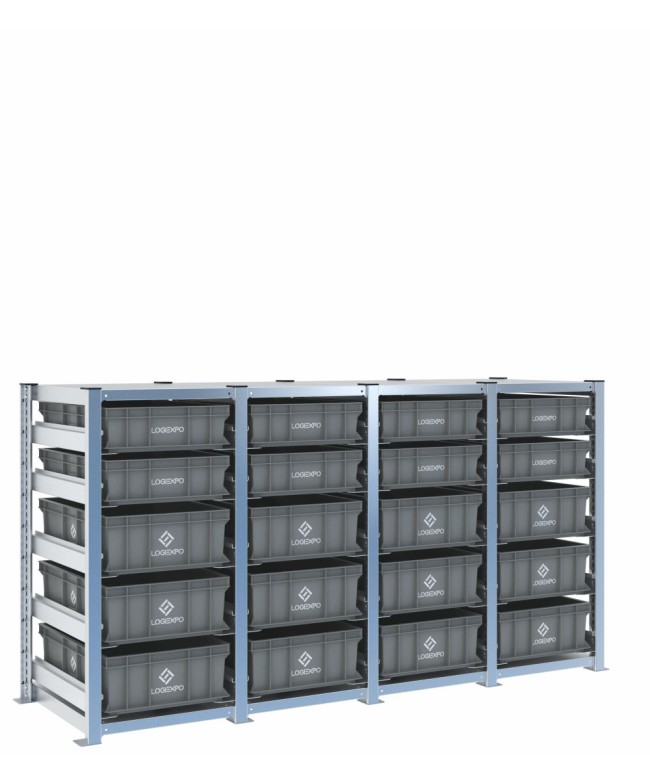

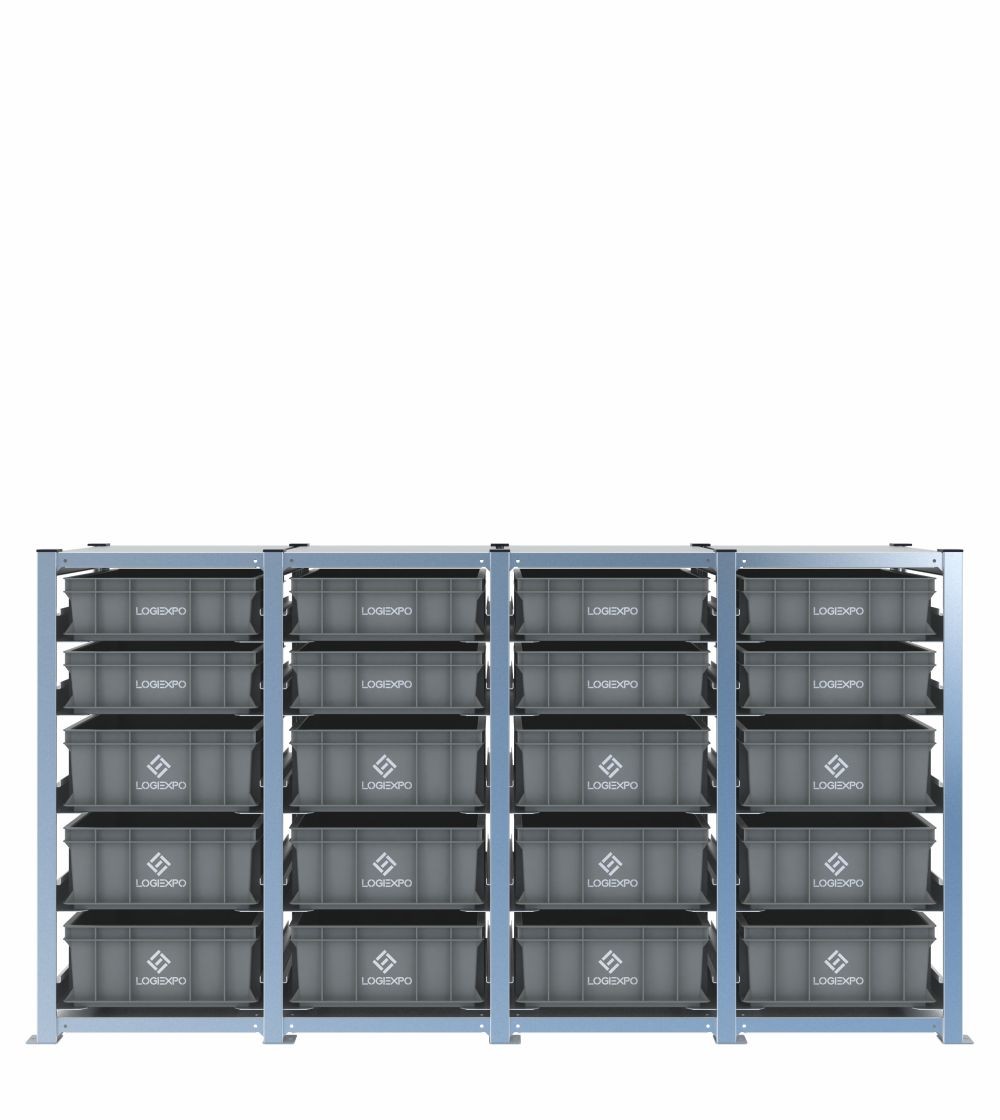

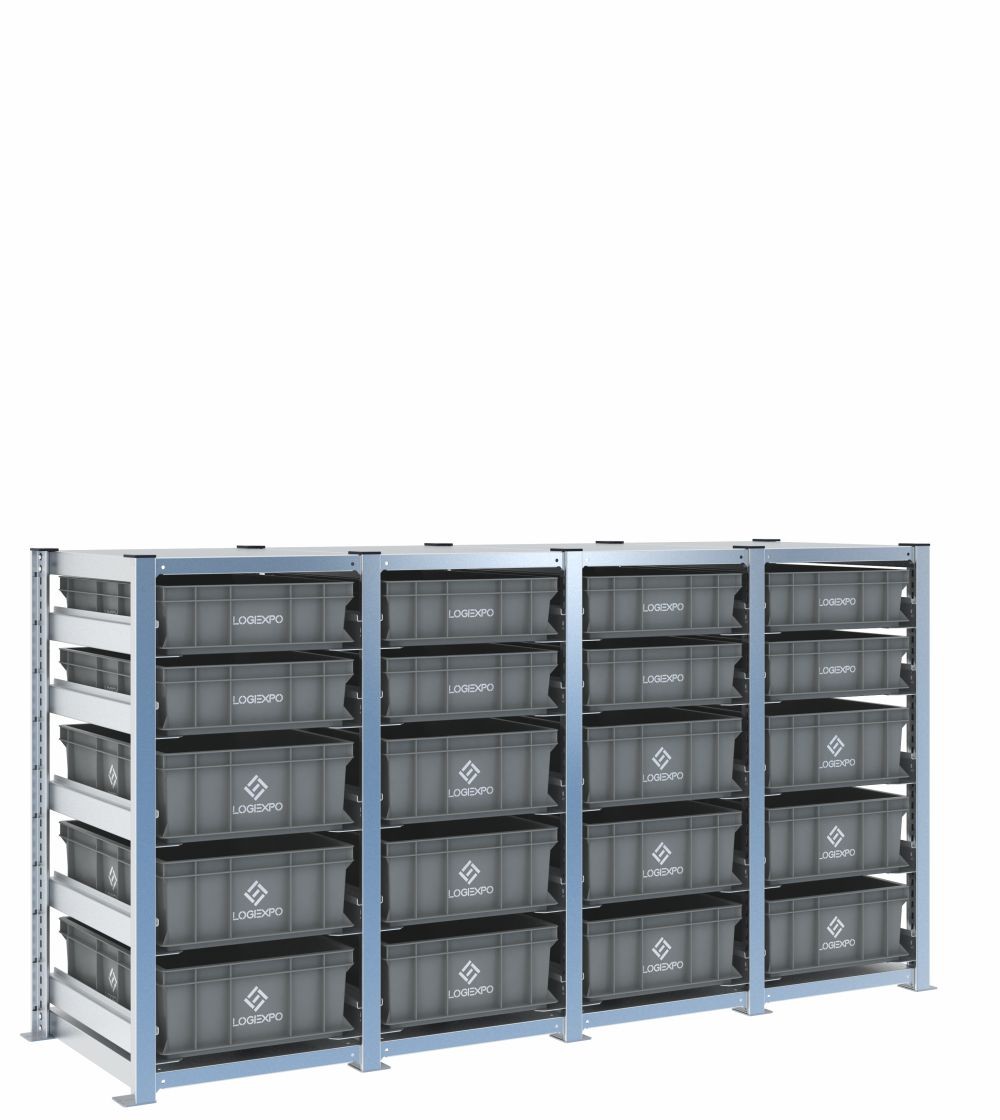

Scaffale H1000 con 20 contenitori Euro 600x400 misti 170h/130h
Questa configurazione comprende 20 Contenitori Euro 600x400 nelle altezze 130 e 170 mm, distribuiti su quattro campate H1000 con 5 livelli per campata. La combinazione permette di gestire nello stesso fronte materiali con esigenze di volume differenti ma non estreme.
Le due altezze intermedie sono adatte a componenti, scorte operative, kit e ricambi quando non è utile destinare lo stesso volume a tutte le referenze.
Quattro campate miste per materiali con volumi differenziati
Le quattro campate consentono di suddividere il fronte per macchina, famiglia, fase o destinazione. Le slitte possono essere riposizionate a passo 25 mm quando cambia la distribuzione dei contenitori.
La configurazione mista riduce gli spazi inutilizzati quando alcune referenze richiedono più altezza di altre.
Supermarket di produzione con due classi dimensionali
L'ingombro complessivo è 1934x621x1009 mm. Lo sviluppo orizzontale esteso consente di mantenere molte posizioni immediatamente leggibili vicino al reparto.
Nelle versioni H1000 è possibile studiare orientamenti differenti di campate o livelli; eventuali fermi anteriori vanno però verificati rispetto al layout e alla direzione di accesso.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 4 campate, altezza reale 1009 mm;
- 20 Contenitori Euro 600x400 nelle altezze 130 e 170 mm;
- 20 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 130 e 170 mm;
- tipo configurazione: Mista;
- numero di campate: 4;
- numero di contenitori: 20;
- livelli: 5 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 20 Contenitori Euro 600x400 170h/130h – H1000, 4 campate
Quando una configurazione mista offre un vantaggio reale?
Quando nello stesso fronte devono convivere materiali con volumi diversi. In questo modo le quote dei livelli possono seguire le esigenze delle referenze senza dimensionare tutte le posizioni sul contenitore più alto.
È possibile collocare contenitori più alti nei livelli superiori e più bassi in quelli inferiori?
Sì. Nelle configurazioni miste la disposizione può essere scelta in funzione di volume, peso, frequenza di prelievo e accessibilità, mantenendo il rispetto dei limiti di carico e dello spazio necessario alla presa.
In una configurazione fronte/retro è possibile utilizzare anche fermi anteriori anti-sfilamento?
La compatibilità va verificata sul layout specifico, perché dipende dall'orientamento dei livelli e dal lato previsto per inserimento ed estrazione. Non è opportuno considerare il fermo anteriore automaticamente compatibile con qualsiasi configurazione fronte/retro.
