Scaffale H1000 misto 600x400 mm con contenitori alti 170 e 130 mm
Lo scaffale combina in una campata H1000 5 contenitori Euro con base 600x400 mm e due altezze differenti: tre contenitori da 170 mm e due da 130 mm. La base ampia è adatta a componenti estesi, kit e semilavorati, mentre la differenza di altezza consente di assegnare volume in modo proporzionato alle referenze.

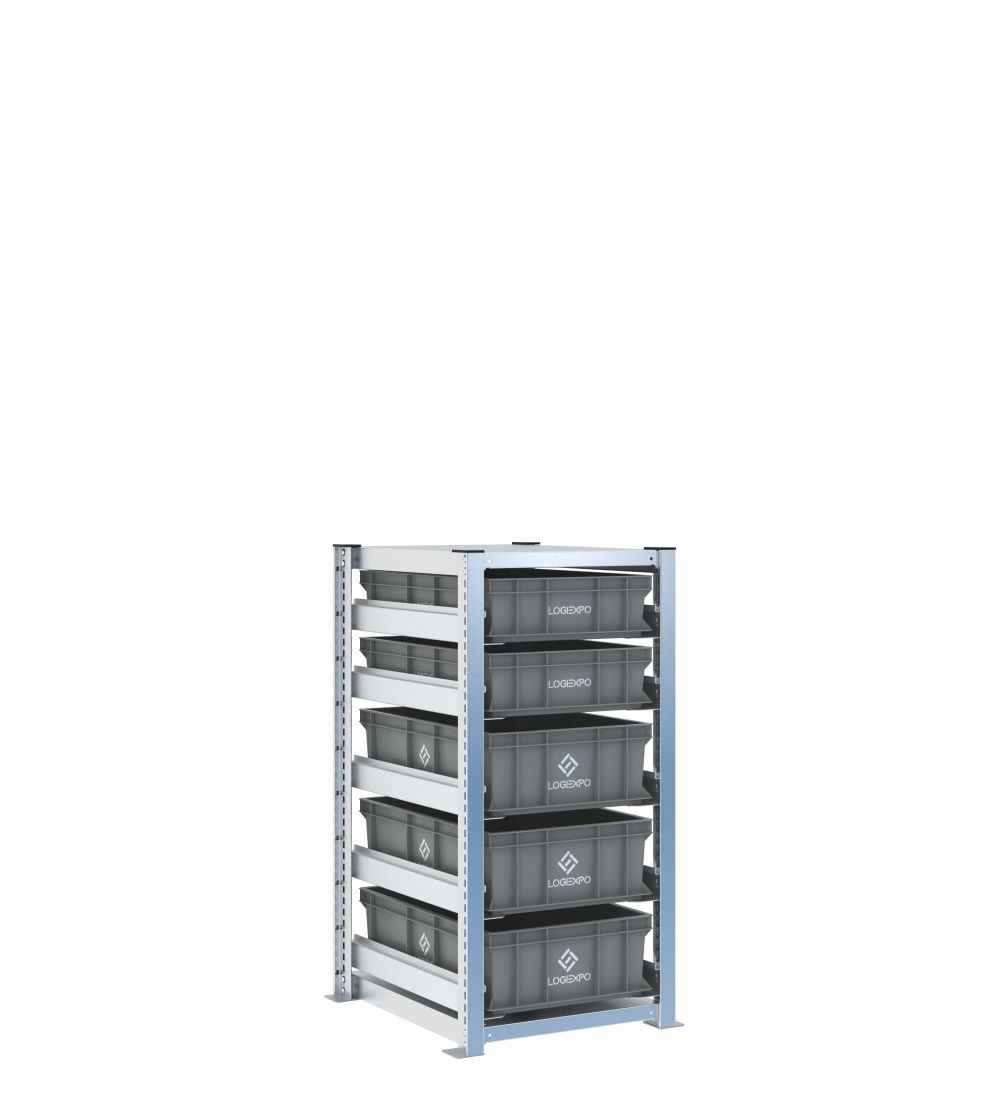

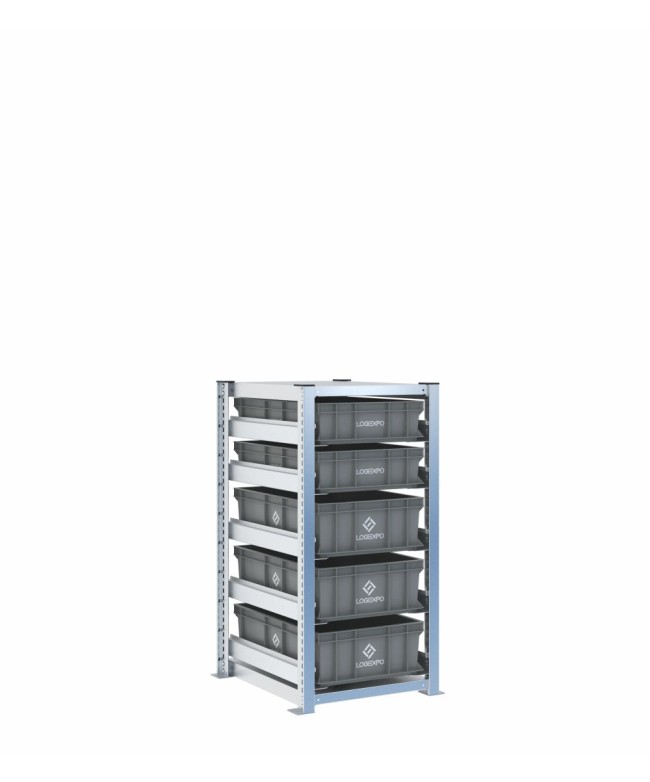

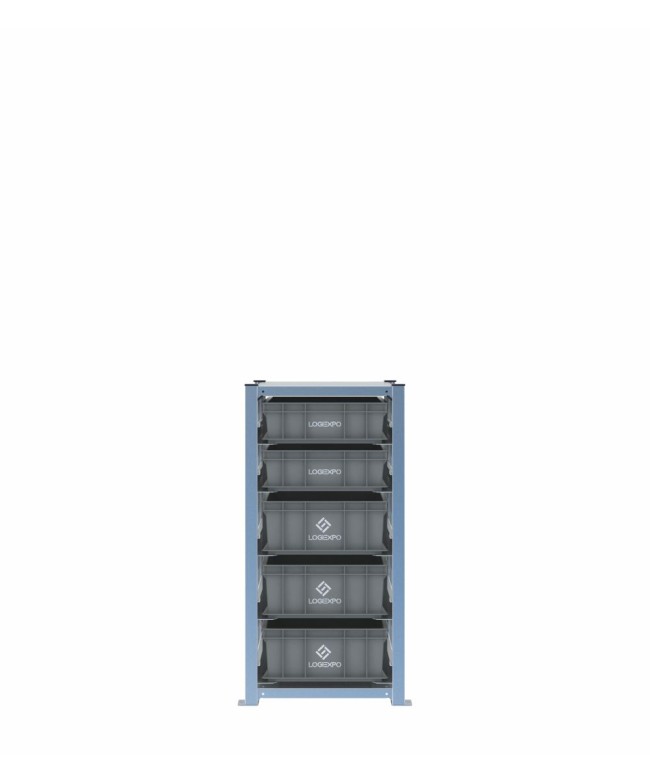

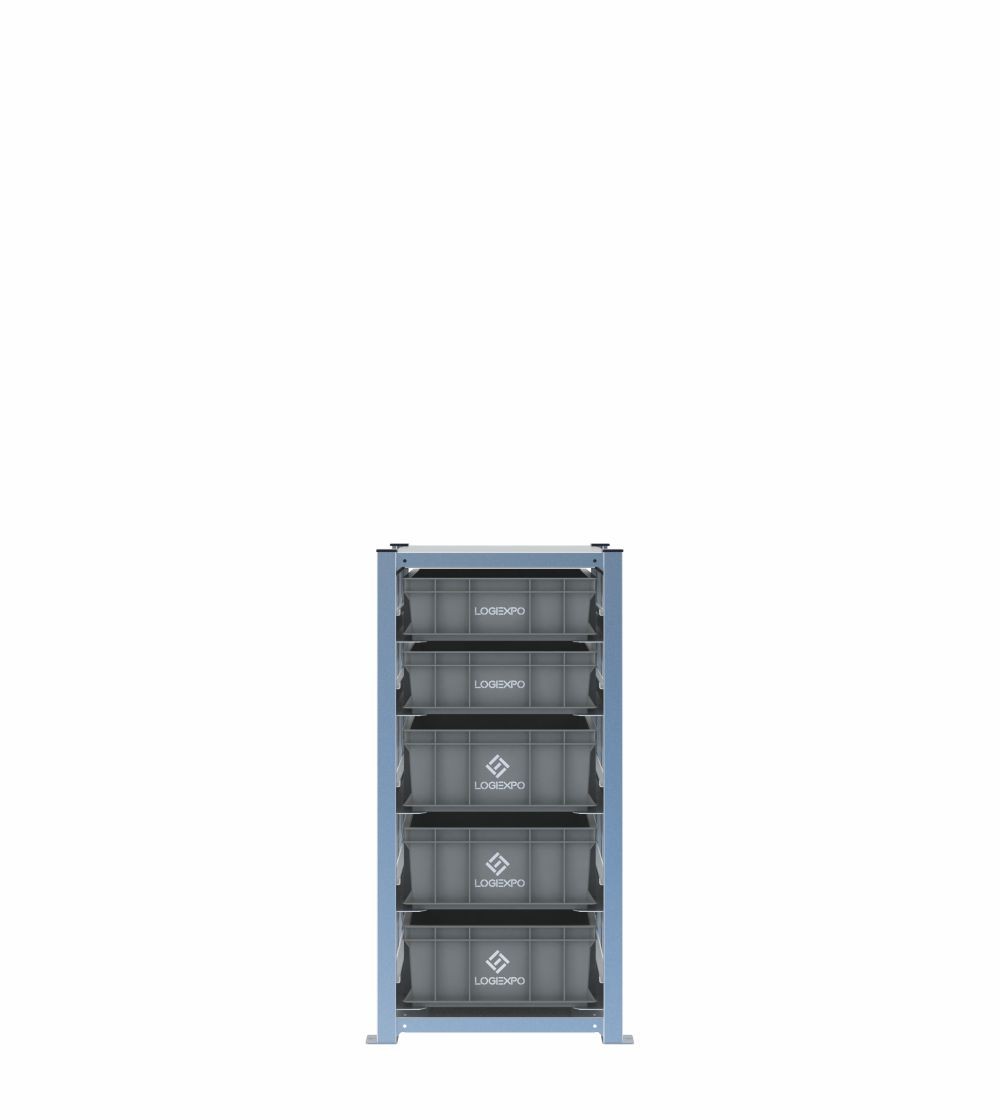

Nella configurazione raffigurata i due contenitori alti 130 mm sono collocati nella parte superiore e i tre da 170 mm nei livelli inferiori. L’allestimento crea un punto di prelievo compatto per materiali diversi senza dedicare l’intera campata a un solo volume di contenitore.
Campata compatta con profondità 621 mm
Le dimensioni totali sono 548x621x1009 mm, comprese le piastre di base. La struttura è larga 502 mm e deve essere collocata lasciando spazio sufficiente davanti al fronte per estrarre le cassette 600x400.
La configurazione è adatta a una postazione singola di assemblaggio, preparazione o manutenzione. La maggiore profondità rispetto al formato 400x300 deve essere valutata in relazione al corridoio disponibile e alla modalità di movimentazione dei kit.
Cinque livelli con capacità differenziata

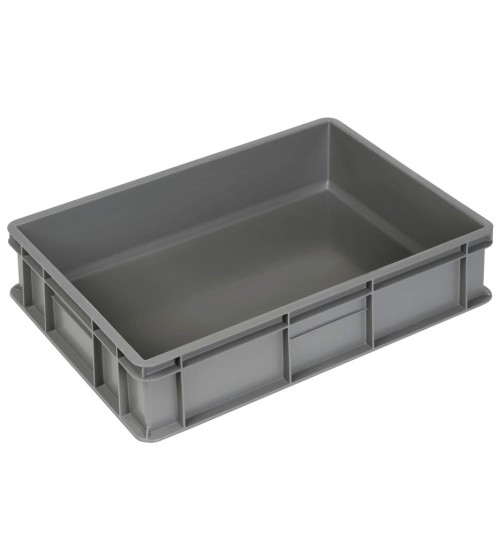

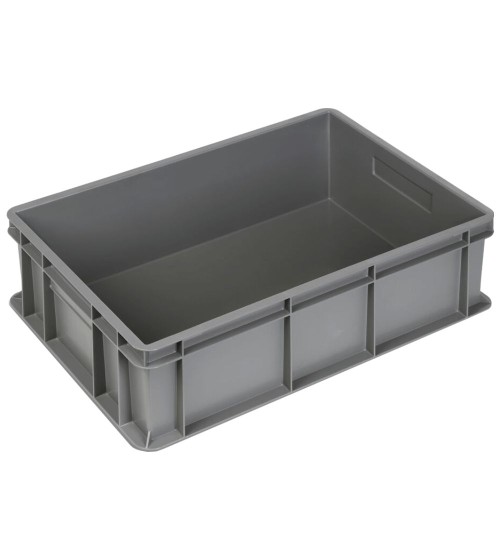

I tre contenitori alti 170 mm sono destinati a materiali di media altezza, gruppi preassemblati o quantità maggiori. I due da 130 mm permettono di gestire componenti più bassi riducendo la profondità di presa e mantenendo una migliore visibilità dall’alto.
Le slitte possono essere riposizionate a passo 25 mm. La configurazione può quindi evolvere se cambiano i volumi, purché si mantenga la compatibilità con la base 600x400 e si verifichino gli spazi liberi tra i livelli.
Kit e materiali eterogenei su una base ampia
Il modello è indicato quando i componenti appartengono allo stesso processo ma presentano dimensioni o quantità differenti. I livelli con contenitori alti 130 mm possono accogliere minuterie confezionate o parti piatte; quelli da 170 mm possono ospitare kit più sviluppati, semilavorati o ricambi con maggiore volume.
Se l’assortimento è composto soprattutto da piccoli articoli, la configurazione equivalente con base 400x300 consente una suddivisione più compatta. La scelta tra i due formati dipende principalmente dall’ingombro in pianta del materiale.
Slitte regolabili ed estrazione dei contenitori
Per ogni cassetta è prevista una coppia di slitte in acciaio 20/10, collegata ai montanti asolati. La regolazione a passo 25 mm permette di riconfigurare la disposizione verticale della campata senza inserire mensole continue tra i contenitori.
La sezione delle slitte incorpora una guida a Z e un arresto posteriore. I perni anti-sganciamento sono standard, mentre il fermo anteriore regolabile è un optional da valutare in base a frequenza di estrazione e procedure interne.
Struttura in acciaio zincato e stabilità
I montanti H1000 presentano sezione scatolata chiusa a T 40x60 mm e spessore 12/10. Basamento e copertura strutturale sono in lamiera 12/10 e vengono fissati con collegamenti meccanici; l’insieme è prodotto in acciaio DX51D+Z140MA zincato secondo UNI EN 10346.
Le piastre di base in spessore 3 mm sono predisposte per l’ancoraggio e devono essere conteggiate nell’ingombro di 548 mm. I montanti con altezza 1009 mm sono completati dai tappi superiori inclusi.
Portate, fissaggio a pavimento e sicurezza
Ogni contenitore è sostenuto da una coppia di slitte con portata 50 kg a carico uniformemente distribuito. La portata verticale per campata è 2000 kg; nella struttura a 1 campata i carichi devono essere controllati campata per campata.
Il corretto impiego prevede l’ancoraggio delle piastre alla pavimentazione. Gli elementi di fissaggio non sono inclusi, perché devono essere compatibili con la natura e con lo stato del supporto.
Componenti inclusi e accessori opzionali
- struttura H1000 a 1 campata, altezza reale 1009 mm;
- 3 contenitori 600x400x170h nei livelli inferiori e 2 contenitori 600x400x130h nei livelli superiori;
- 5 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- basamento e ripiano superiore strutturale;
- piastre di base predisposte per il fissaggio a pavimento;
- tappi superiori dei montanti compresi;
- kit anteriore anti-sfilamento disponibile come accessorio opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono realizzate in Italia presso stabilimenti che adottano sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard copre il prodotto per 12 mesi. Per la parte scaffalatura può essere applicata l’estensione del produttore fino a 10 anni, mentre contenitori e parti plastiche conservano la copertura ordinaria di 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 502 mm;
- larghezza comprese le piastre: 548 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza/e contenitori: 170 mm e 130 mm;
- tipo configurazione: Mista;
- numero di campate: 1;
- numero di contenitori: 5;
- livelli: 5 livelli;
- distribuzione: 3 contenitori 600x400x170h nei livelli inferiori e 2 contenitori 600x400x130h nei livelli superiori;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 2000 kg;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione del produttore fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 5 contenitori Euro 600x400 misti 170h/130h – H1000, 1 campata
Quale vantaggio offre la combinazione di contenitori alti 170 e 130 mm nel formato 600x400 mm?
Permette di mantenere la stessa superficie di base per componenti estesi, assegnando però volumi verticali differenti in funzione del contenuto. Si evita così di utilizzare contenitori alti 170 mm anche dove è sufficiente un’altezza di 130 mm.
Come assegnare i cinque livelli tra materiali frequenti e voluminosi?
I materiali più frequenti e relativamente leggeri possono essere collocati nei contenitori alti 130 mm dei livelli superiori, mentre i volumi maggiori trovano posto nei contenitori da 170 mm dei livelli inferiori. La posizione effettiva deve considerare peso, frequenza e altezza di presa.
Quando conviene il formato misto 400x300 equivalente?
Il 400x300 è preferibile quando occorre separare componenti più piccoli in moduli compatti. Il 600x400 è più adatto a kit, lotti o parti con maggiore sviluppo orizzontale che non entrano agevolmente nella base più piccola.
