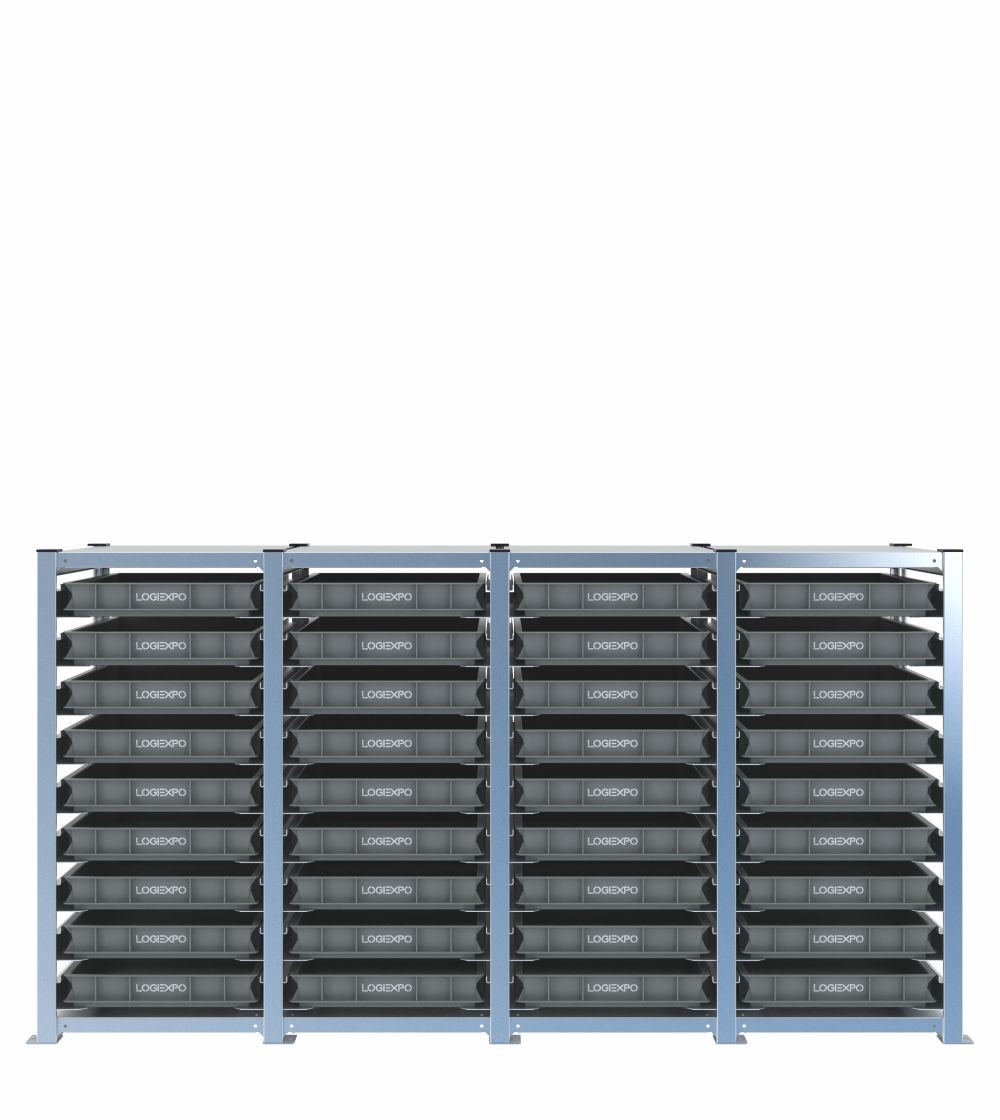

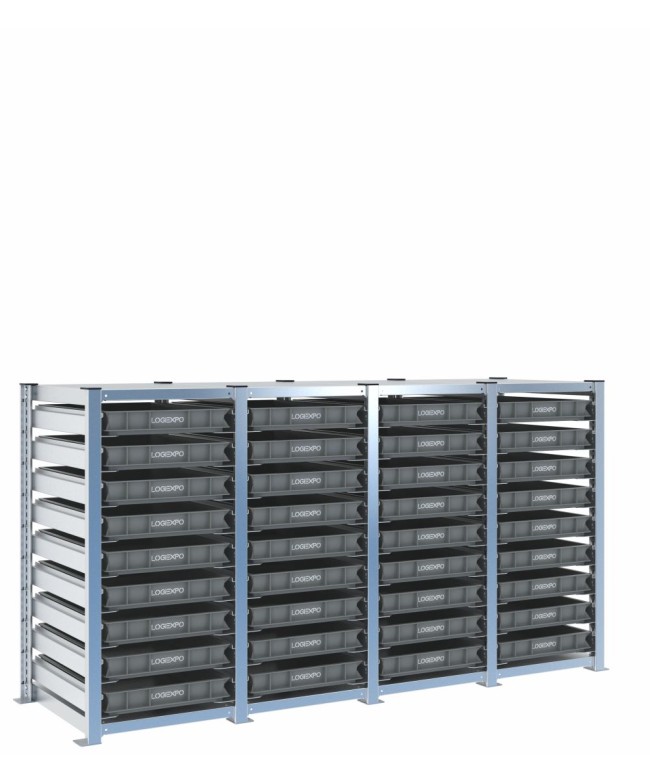

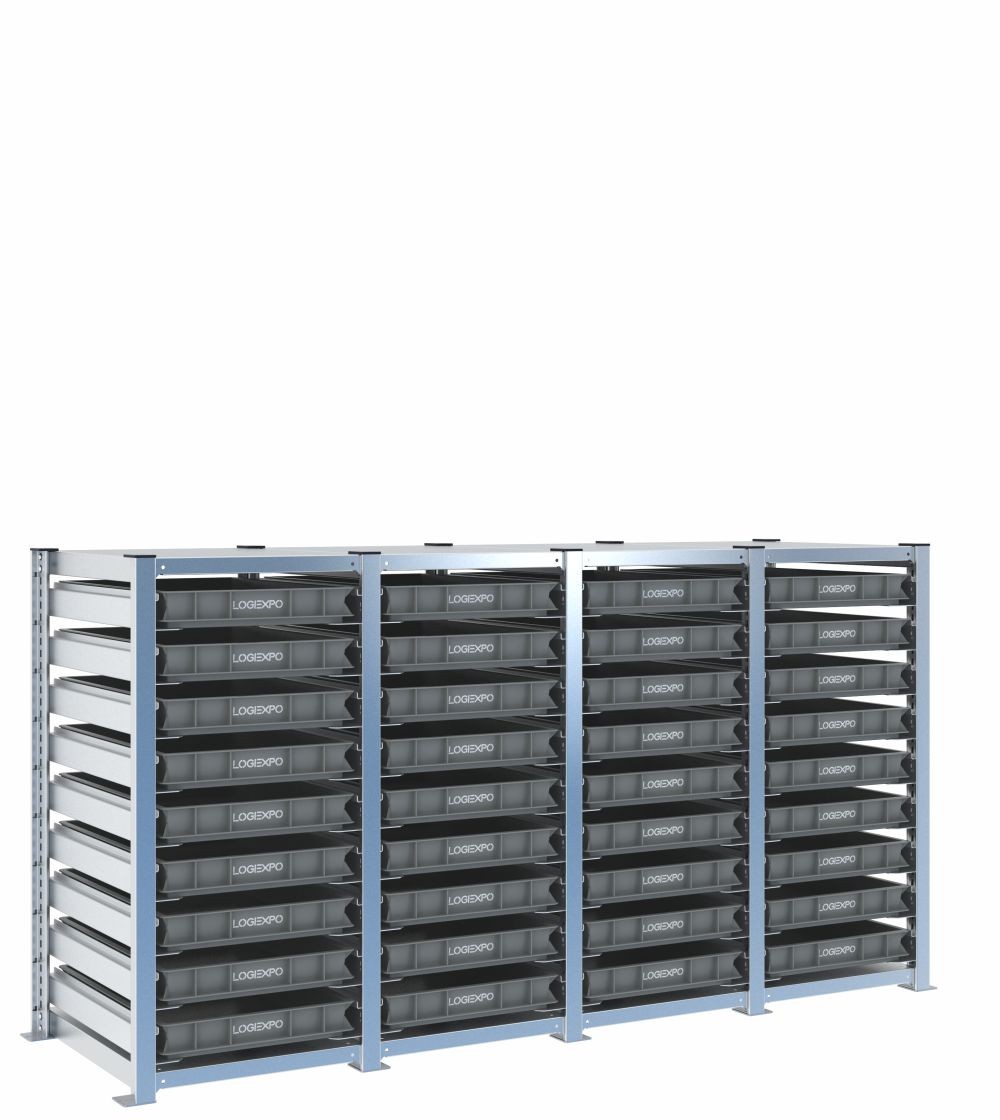

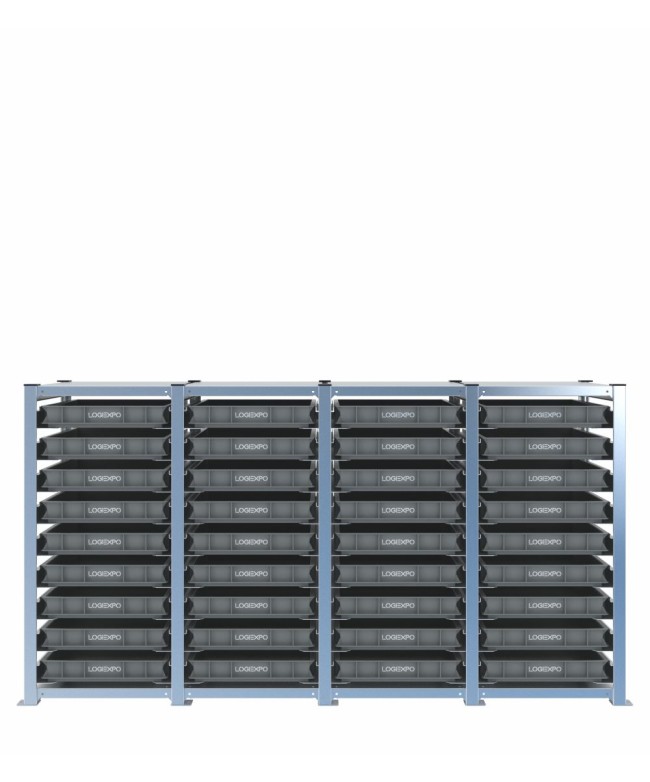

Scaffale con 36 contenitori Euro 600x400x70h – H1000, 4 campate

Scaffale H1000 a quattro campate per 36 contenitori ribassati con altezza 70mm

La configurazione abbina una struttura bassa H1000 a 36 contenitori Euro 600x400x70h. Nove livelli per campata permettono di organizzare molte referenze su un fronte esteso, mantenendo ogni cassetta poco profonda in altezza e leggibile dall’alto.

Il prodotto è destinato a componenti piatti, campioni, kit ribassati, documentazione tecnica protetta o materiali che non richiedono contenitori alti. La base 600x400 offre una superficie ampia, mentre l’altezza 70 mm limita la sovrapposizione verticale del contenuto.

Ingombro complessivo e fronte operativo

Le dimensioni totali sono 1934x621x1009 mm, comprese le piastre di base. La larghezza della struttura è 1888 mm; la profondità di 621 mm corrisponde al formato Euro 600x400.

Le quattro campate formano un fronte continuo adatto a linee, reparti e supermarket di produzione. Il layout deve prevedere uno spazio frontale adeguato alla profondità delle cassette e al passaggio degli operatori.

Nove livelli per campata e 36 referenze

Ogni campata ospita nove contenitori alti 70 mm, per un totale di 36 cassette. La configurazione uniforme facilita l’assegnazione di un livello a ogni codice, lotto o kit e rende immediato il confronto tra campate.

Il profilo ribassato è efficace quando il volume per singola referenza è contenuto. Non è indicato per materiali alti o instabili che potrebbero sporgere dal bordo: in questi casi è necessario scegliere contenitori con altezza 100 mm, 130 mm o una configurazione mista.

Applicazioni per componenti piatti e kit visibili

I contenitori h 70 mm possono ospitare elementi piani, campionature, parti sagomate di basso spessore e kit che devono rimanere distribuiti su un solo strato. La superficie 600x400 consente di separare componenti correlati senza ricorrere a cassette profonde.

L’ampio numero di livelli è utile quando il parametro principale è il numero di referenze, non la quantità per singola cassetta. La configurazione può supportare logiche di picking manuale e rifornimento linea con materiali ben identificati.

Slitte regolabili e futura conversione dei livelli

Le cassette poggiano su slitte laterali in acciaio, agganciate ai montanti con passo 25 mm. Se le esigenze cambiano, una o più campate possono essere riconfigurate con livelli più distanziati e contenitori di altezza differente, previa verifica della nuova composizione.

La nervatura a Z delle slitte guida lo scorrimento; il fermo posteriore impedisce l’uscita sul retro e i perni di sicurezza contrastano lo sganciamento dai montanti.

Struttura a quattro campate in acciaio zincato

La scaffalatura è costruita in acciaio DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346. I montanti hanno sezione chiusa a T 40x60 mm, spessore 12/10 e asole verticali; le slitte sono in lamiera 20/10.

Basamenti e ripiani superiori strutturali sono in lamiera 12/10 e collegati ai montanti con fissaggi meccanici. Le crociere posteriori previste per lo sviluppo a quattro campate contribuiscono alla geometria dell’insieme. I tappi superiori sono compresi nelle versioni H1000.

Portate, fissaggio e sicurezza

Ogni coppia di slitte ha una portata massima di 50 kg con carico uniformemente distribuito. Ogni campata ha una capacità verticale di 2000 kg. Il numero elevato di livelli non modifica le condizioni nominali della singola coppia di slitte.

Le piastre di base devono essere fissate a terra con ancoraggi adeguati alla pavimentazione. I tasselli non sono inclusi. Il kit anteriore anti-sfilamento è disponibile come accessorio quando il processo richiede un vincolo durante l’estrazione.

Componenti inclusi e accessori opzionali

• struttura H1000 a 4 campate, altezza reale 1009 mm;
• 36 contenitori Euro 600x400x70h;
• 36 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• basamenti, ripiani superiori, piastre e crociere previste;
• tappi superiori dei montanti inclusi;
• kit anteriore anti-sfilamento opzionale;
• ancoraggi a pavimento non compresi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 1888 mm;
• larghezza comprese le piastre: 1934 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 70 mm;
• numero di campate: 4;
• numero di contenitori: 36;
• livelli: 9 per campata;
• passo di regolazione: 25 mm;
• portata massima per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 2000 kg;
• materiale: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio: piastre predisposte; tasselli non inclusi;
• produzione: Made in Italy in stabilimenti con sistemi di gestione certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni sui soli componenti della scaffalatura.

FAQ sullo scaffale H1000 con 36 contenitori Euro 600x400x70h

Cosa fare se alcune referenze superano i 70 mm di altezza?

Le referenze più alte non devono essere forzate nei contenitori ribassati. È preferibile utilizzare cassette più alte come quelle da 100 o 130 mm, oppure riconfigurare una parte dello scaffale con livelli più distanziati e contenitori compatibili con la base 600x400 mm.

Una campata può essere trasformata in una configurazione mista?

Sì. Le slitte possono essere riposizionate a passo 25 mm e una singola campata può essere riallestita con altezze diverse. La nuova composizione deve essere verificata rispetto al numero di livelli, alle cassette disponibili e allo spazio necessario per il prelievo.

Come mantenere leggibile un fronte con 36 referenze?

È utile assegnare le campate secondo una logica coerente, ad esempio per processo, macchina o famiglia di componenti, e mantenere una codifica uniforme delle cassette. La disposizione dovrebbe riflettere la frequenza di utilizzo e il percorso operativo degli addetti.
