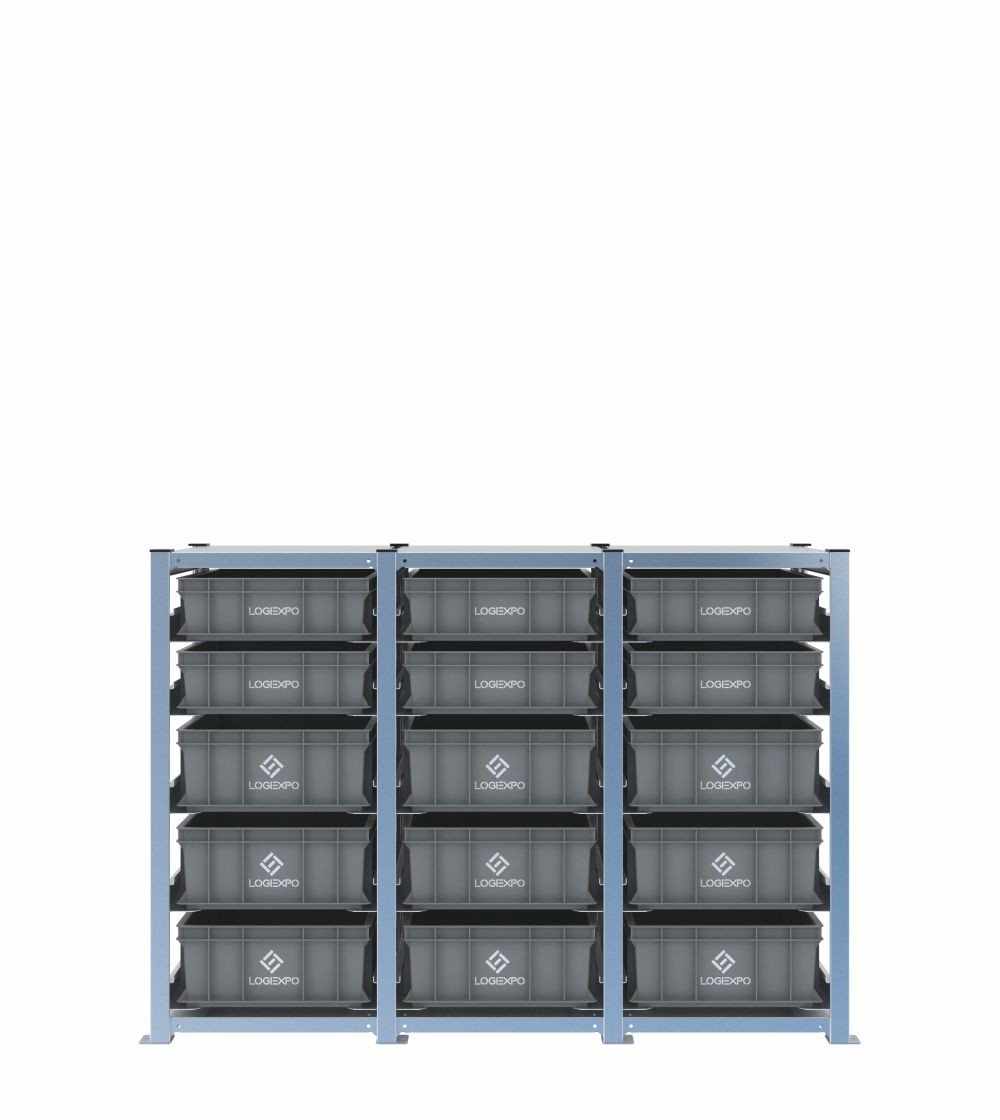

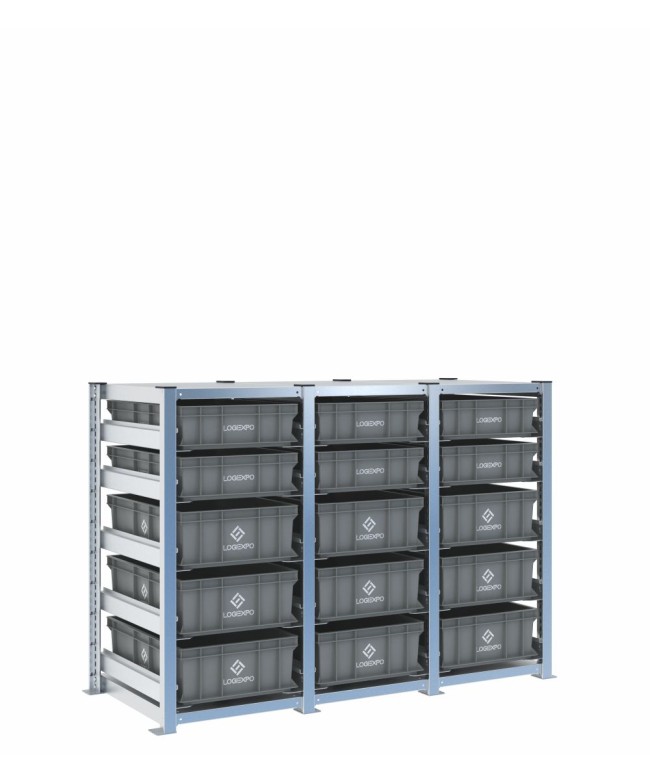

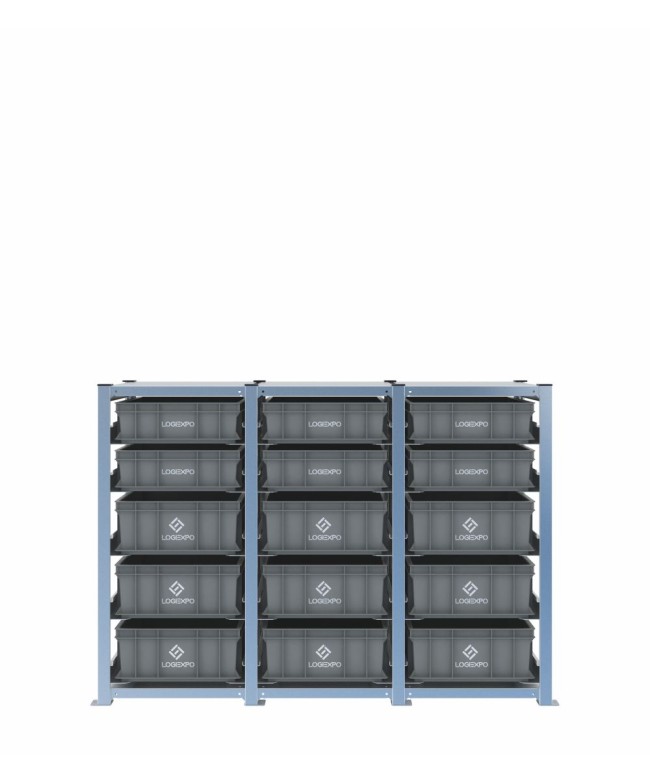

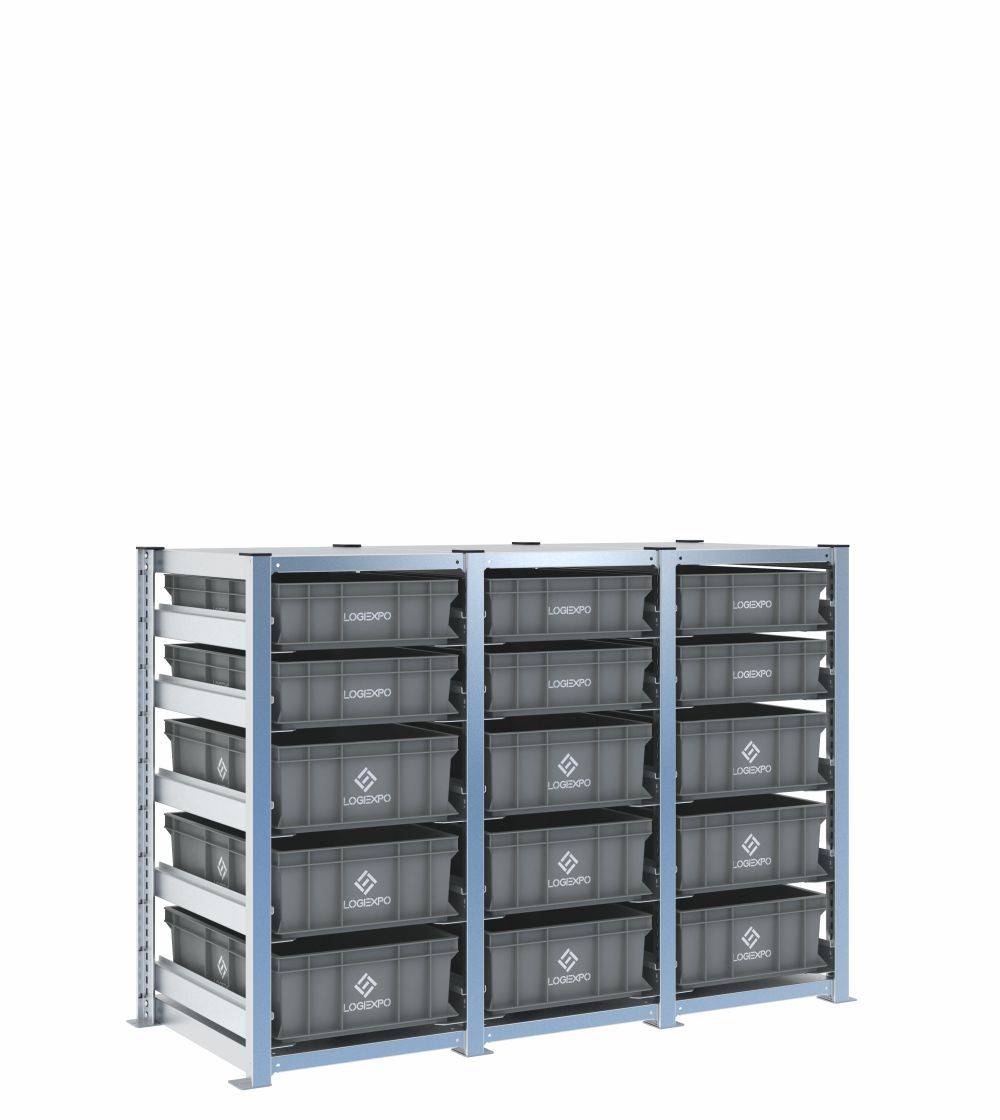

Scaffale H1000 con 15 contenitori Euro 600x400 misti 170h/130h
Questa configurazione comprende 15 Contenitori Euro 600x400 nelle altezze 130 e 170 mm, distribuiti su tre campate H1000 con 5 livelli per campata.
La base 600x400 offre maggiore superficie per singola posizione, mentre le due altezze permettono di differenziare il volume assegnato a kit, componenti e scorte operative.
Cinque livelli per campata per materiali con esigenze intermedie
Le slitte a passo 25 mm permettono di modificare la sequenza dei livelli nel tempo. Ogni contenitore resta accessibile senza movimentare quelli degli altri livelli.
La configurazione standard è dedicata al formato 600x400; eventuali combinazioni con basi differenti richiedono una valutazione specifica degli appoggi.
Picking frequente vicino a linea, montaggio o manutenzione
L'ingombro complessivo è 1472x621x1009 mm. La quota H1000 favorisce l'impiego come fronte di servizio vicino alle aree operative, compatibilmente con passaggi e fissaggio.
In configurazioni speciali possono essere sovrapposti due contenitori con la stessa base, verificando altezza disponibile e carico complessivo sulla coppia di slitte.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 3 campate, altezza reale 1009 mm;
- 15 Contenitori Euro 600x400 nelle altezze 130 e 170 mm;
- 15 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1426 mm;
- larghezza comprese le piastre: 1472 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 130 e 170 mm;
- tipo configurazione: Mista;
- numero di campate: 3;
- numero di contenitori: 15;
- livelli: 5 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 15 Contenitori Euro 600x400 170h/130h – H1000, 3 campate
Lo scaffale è adatto a un picking frequente vicino alla postazione di lavoro?
Sì, soprattutto nelle versioni H1000, quando layout e frequenza di prelievo richiedono un fronte di servizio vicino al punto d'uso. Vanno comunque verificati passaggi, accessi e fissaggio a pavimento.
È possibile utilizzare contenitori 400x300 e 600x400 nella stessa campata standard?
Non automaticamente. I due formati richiedono profondità e appoggi differenti; una combinazione tra basi 400x300 e 600x400 deve quindi essere studiata come configurazione dedicata.
È possibile collocare sulla stessa coppia di slitte due contenitori Euro sovrapposti a incastro?
Sì, se hanno la stessa base e sono correttamente impilabili. Occorre verificare altezza complessiva, spazio di inserimento e il limite di 50 kg complessivi sulla coppia di slitte.
