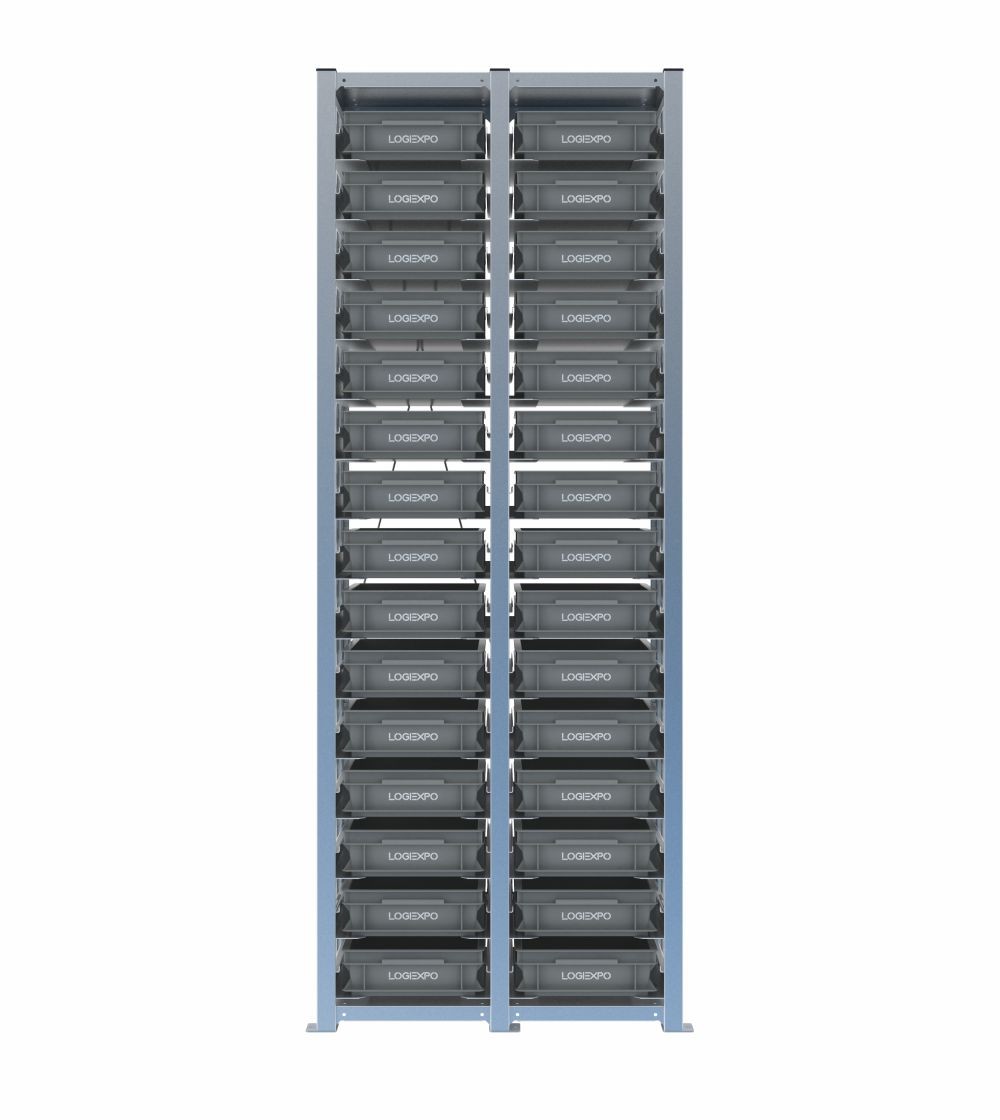

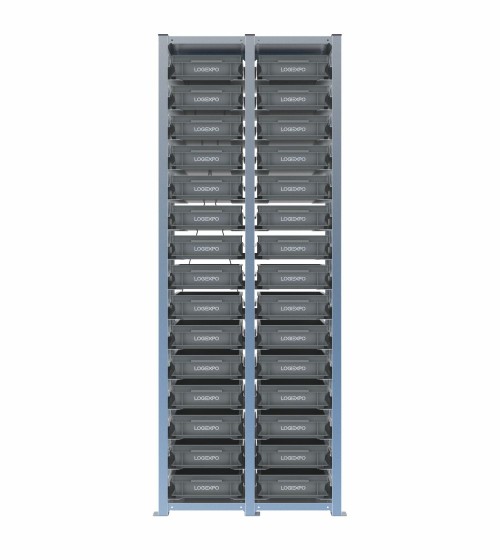

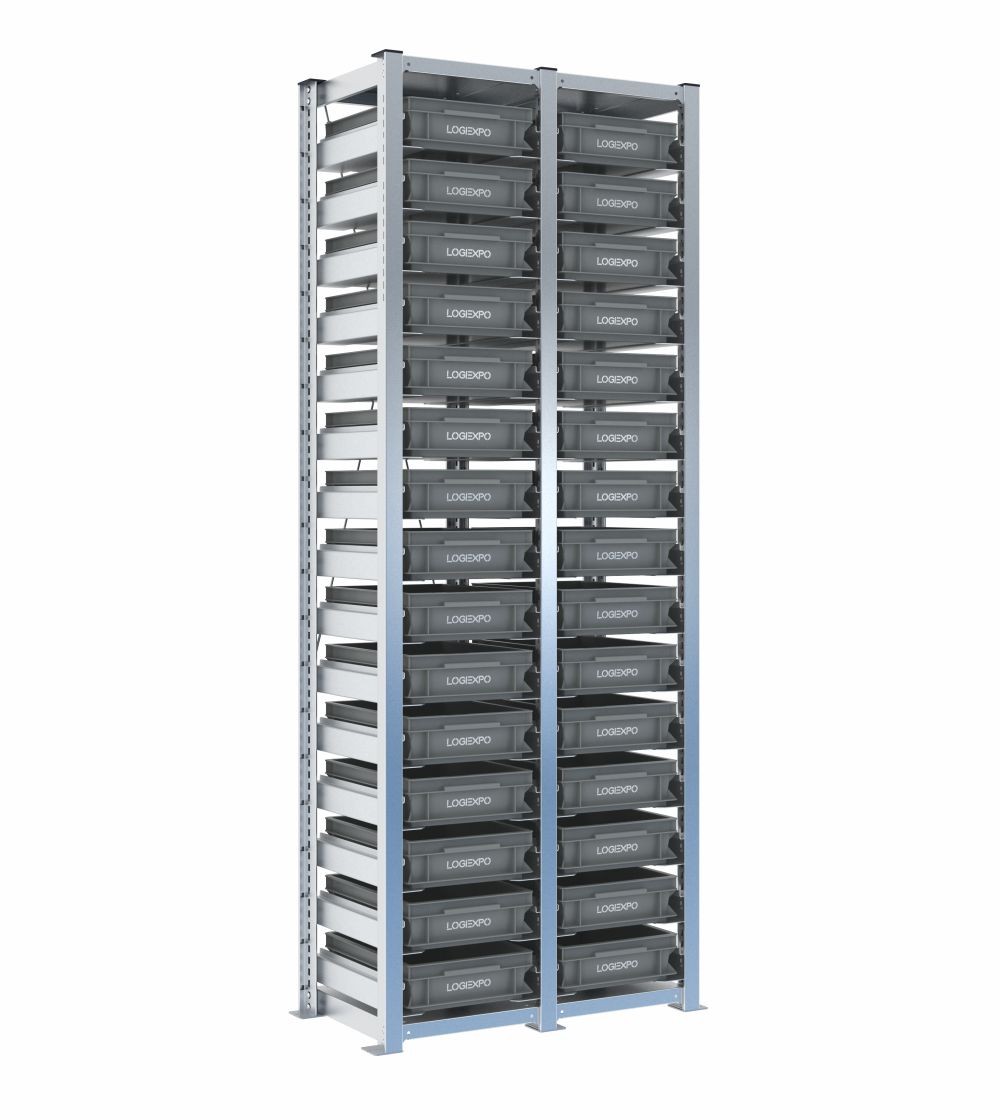

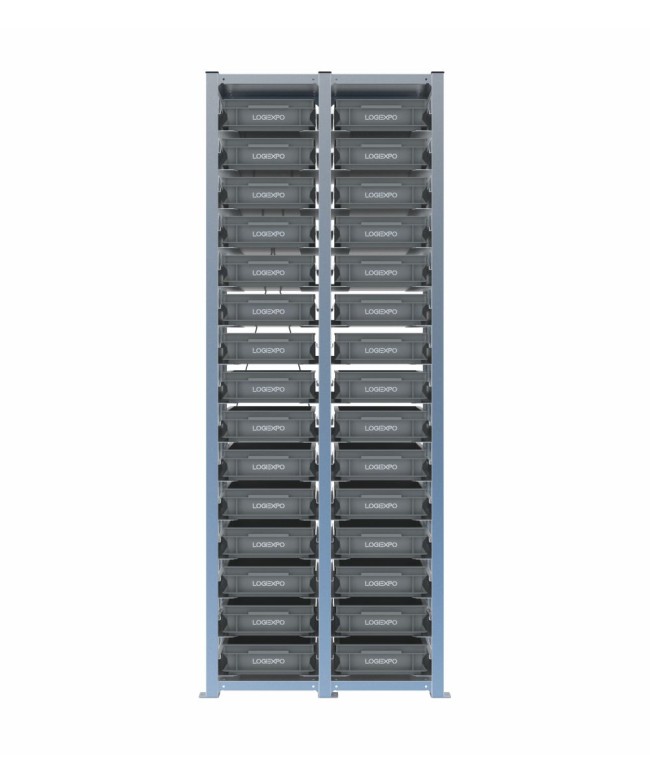

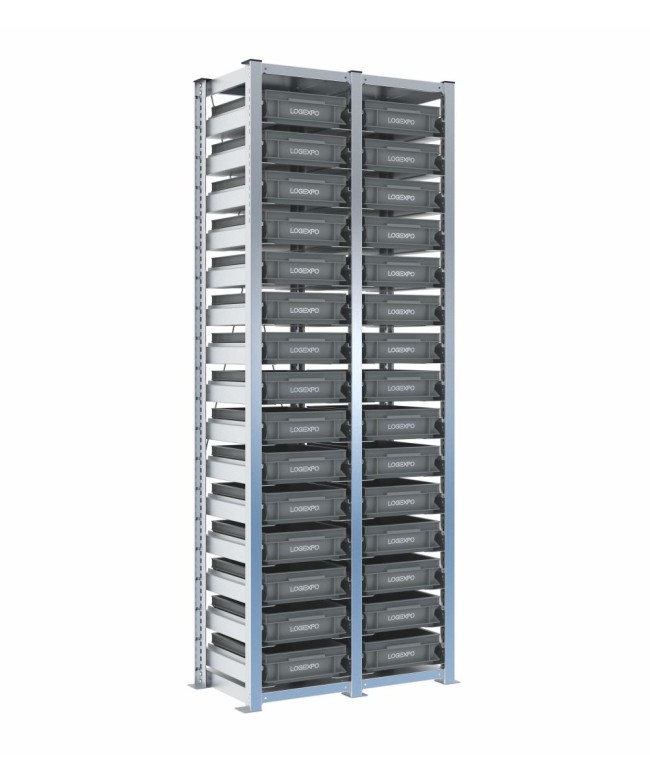

Scaffale con 30 contenitori Euro 400x300x100h – H2000, 2 campate

Scaffale H2000 a 2 campate con 30 contenitori Euro 400x300x100h ad alta densità

Questa configurazione comprende 30 contenitori Euro 400x300x100h distribuiti su due campate, con quindici livelli per campata. L'altezza contenuta dei contenitori permette di sfruttare lo sviluppo verticale H2000 per organizzare un numero elevato di codici.

Il formato 400x300 mantiene la profondità a 421 mm ed è adatto a minuterie, ricambi piccoli, consumabili e componenti da separare in molte posizioni indipendenti.

Quindici livelli per campata per molte referenze

Le due campate possono essere organizzate per famiglie di prodotto, reparto, frequenza di prelievo o classe di componente. Ogni livello conserva un contenitore indipendente, così la densità di posizioni non richiede impilamenti.

Questa configurazione è indicata quando l'obiettivo principale è aumentare il numero di codici disponibili nello stesso fronte, più che il volume destinato alla singola referenza.

810 mm di larghezza con sviluppo verticale H2000

L'ingombro complessivo è 810x421x2003 mm, comprese le piastre. La struttura misura 764 mm in larghezza e sfrutta l'altezza per concentrare trenta contenitori in un fronte relativamente stretto.

In magazzini ricambi o corridoi tecnici il layout deve considerare accessibilità dei livelli superiori, peso dei materiali e spazio necessario per il prelievo.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 2 campate, altezza reale 2003 mm;
• 30 contenitori Euro 400x300 alti 100 mm;
• 30 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 764 mm;
• larghezza comprese le piastre: 810 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 30;
• livelli: 15 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 30 contenitori Euro 400x300x100h – H2000, 2 campate

Quando una H2000 a 2 campate è adatta a una parete attrezzata o a una corsia?

Quando serve concentrare molte referenze in sviluppo verticale e il layout dispone di 810 mm di larghezza e 421 mm di profondità, oltre allo spazio operativo frontale. Le quote superiori devono essere destinate a materiali compatibili con le modalità di prelievo previste.

È opportuno concentrare materiali pesanti nei livelli superiori?

No. Oltre a rispettare la portata di 50 kg per coppia di slitte, è preferibile collocare i materiali più pesanti nelle quote basse o intermedie e riservare i livelli superiori a referenze più leggere o meno frequenti. La distribuzione va definita in funzione del processo reale.

Perché le strutture H2000 prevedono crociere posteriori?

Le crociere posteriori contribuiscono alla stabilizzazione della struttura sviluppata in altezza. Sono previste nelle versioni H2000 e vengono montate sulle predisposizioni del ripiano superiore e dei montanti, quindi tensionate mediante i dispositivi filettati presenti sulle aste.
