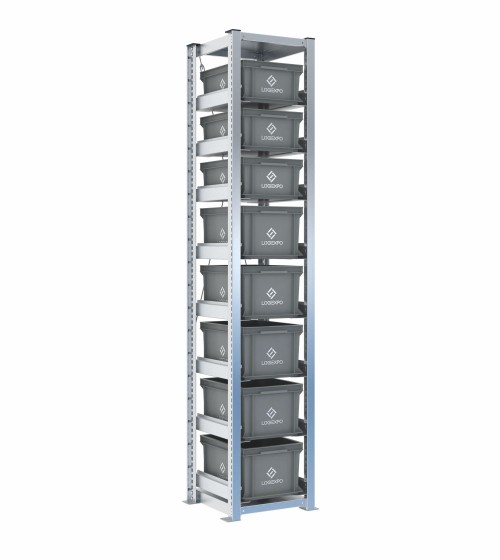

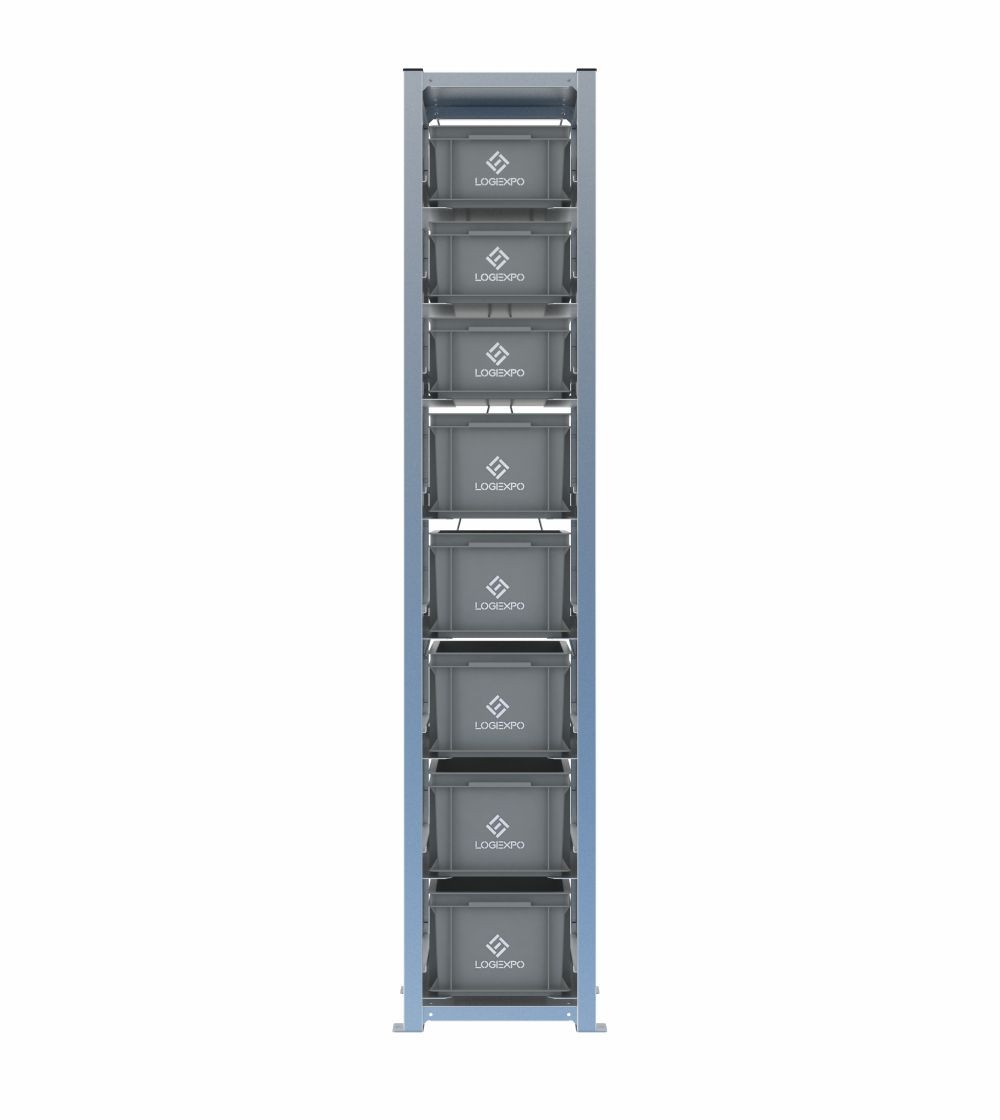

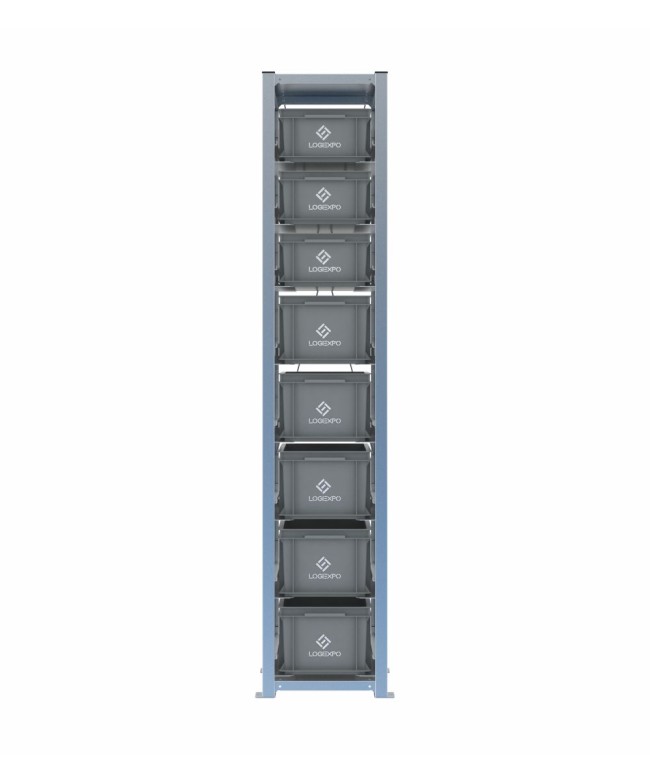

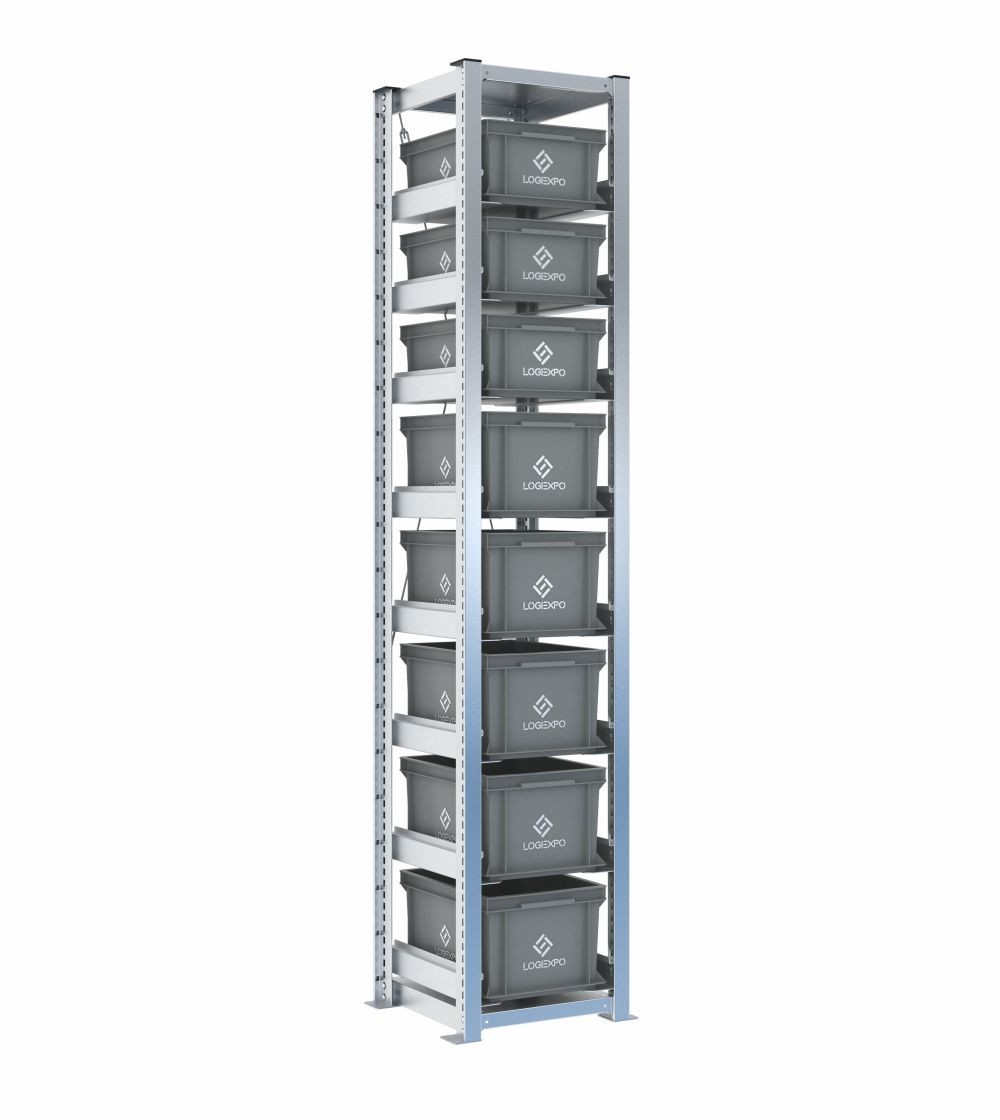

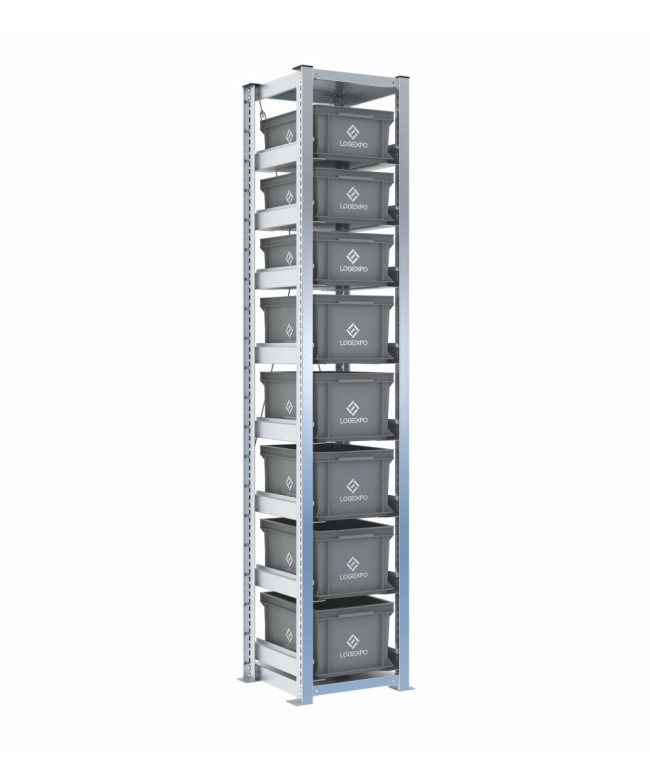

Lo scaffale H2000 a 1 campata con 8 contenitori Euro 400x300 misti con altezza 220 e 170 mm concentra in soli 448 mm di larghezza due volumi di cassetta per ricambi e componenti di dimensioni differenti. L’ingombro totale è 448x421x2003 mm.
È indicato per magazzini ricambi e postazioni tecniche con spazio frontale contenuto. Ogni coppia di slitte porta fino a 50 kg con carico uniformemente distribuito. Le piastre sono predisposte per l’ancoraggio; tasselli e kit anteriore anti-sfilamento non sono compresi.
Prodotti correlati o complementari
Prezzi e spedizioni
Questa versione riunisce 8 contenitori Euro 400x300 in una sola campata alta 2003 mm. La dotazione comprende cinque cassette h 220 mm e tre cassette h 170 mm, creando un punto di stoccaggio verticale per referenze che richiedono volumi differenti ma devono rimanere nello stesso fronte di picking.
La configurazione è indicata per officine, manutenzione, magazzini ricambi e aree tecniche nelle quali lo spazio lineare è limitato e occorre sfruttare l’altezza disponibile senza estendere la scaffalatura su più campate.
L’ingombro complessivo è 448x421x2003 mm, comprese le piastre di base. La sola struttura misura 402 mm in larghezza; la profondità di 421 mm è definita per cassette Euro 400x300.
Il fronte stretto facilita l’inserimento in nicchie operative, testate di scaffalature, aree di manutenzione o punti di servizio dedicati a una macchina. La maggiore altezza richiede comunque una valutazione delle quote di prelievo e dello spazio frontale.
La configurazione comprende 5 contenitori 400x300x220h e 3 contenitori 400x300x170h. In questo allestimento, i tre contenitori h 170 mm sono posizionati nella parte superiore e i cinque con h 220 mm nei livelli sottostanti.
Le versioni da 220 mm offrono maggiore volume per ricambi e materiali più ingombranti; quelli da 170 mm permettono di dedicare livelli specifici a componenti intermedi o kit che non richiedono la stessa altezza. La combinazione evita di uniformare l’intera campata su un solo volume.
La campata può essere utilizzata come stazione di servizio per un gruppo di referenze correlate, ad esempio ricambi di una macchina, componenti di manutenzione o materiali destinati a una cella di lavoro. La differenza di altezza aiuta a separare scorte con ingombri non omogenei.
Il sistema non determina da solo l’ordine delle referenze: la disposizione deve essere definita considerando frequenza di prelievo, peso, forma e facilità di manipolazione dei componenti.
Ogni cassetta è sostenuta da una coppia di slitte in acciaio, agganciate alle asole dei montanti. Il passo di regolazione di 25 mm permette di modificare la posizione dei livelli quando cambia la composizione della campata.
Le slitte presentano una nervatura a Z di guida, un fermo posteriore di fine corsa e perni anti-sganciamento. Questi elementi appartengono alla struttura standard; il fermo anteriore anti-sfilamento è invece disponibile come accessorio.
La scaffalatura è realizzata in acciaio DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346. I montanti hanno sezione chiusa a T 40x60 mm, spessore 12/10 e asole verticali; le slitte hanno spessore 20/10.
Basamento e ripiano superiore strutturale sono in lamiera 12/10 e collegati ai montanti con fissaggi meccanici. La versione H2000 è fornita senza tappi superiori standard, disponibili su richiesta.
La portata massima di ogni coppia di slitte è 50 kg con carico uniformemente distribuito. La capacità verticale della campata è 2000 kg. La compatibilità del carico deve essere verificata anche rispetto al contenitore e al materiale effettivamente stoccato.
Le piastre di base sono predisposte per il fissaggio a terra. Gli ancoraggi non sono forniti, perché devono essere scelti in relazione alle caratteristiche della pavimentazione e alla posa.
La versione mista è utile quando una parte dei ricambi richiede il volume disponibile nelle versioni con h 220 mm e un’altra parte può essere gestita in quelli con h 170 mm. In questo modo si evita di destinare un contenitore più alto a tutte le referenze e si mantiene una separazione visiva tra due classi di ingombro.
Sì. Le coppie di slitte possono essere riposizionate sulle asole dei montanti con passo 25 mm. La nuova sequenza deve però lasciare il gioco necessario per scorrimento e prelievo e deve essere coerente con peso e frequenza d’uso delle cassette.
Il sistema può essere ampliato lateralmente. La campata aggiuntiva può essere configurata in funzione delle nuove referenze, purché siano rispettati formato 400x300, spazi verticali, crociere posteriori e condizioni di ancoraggio dell’insieme.
