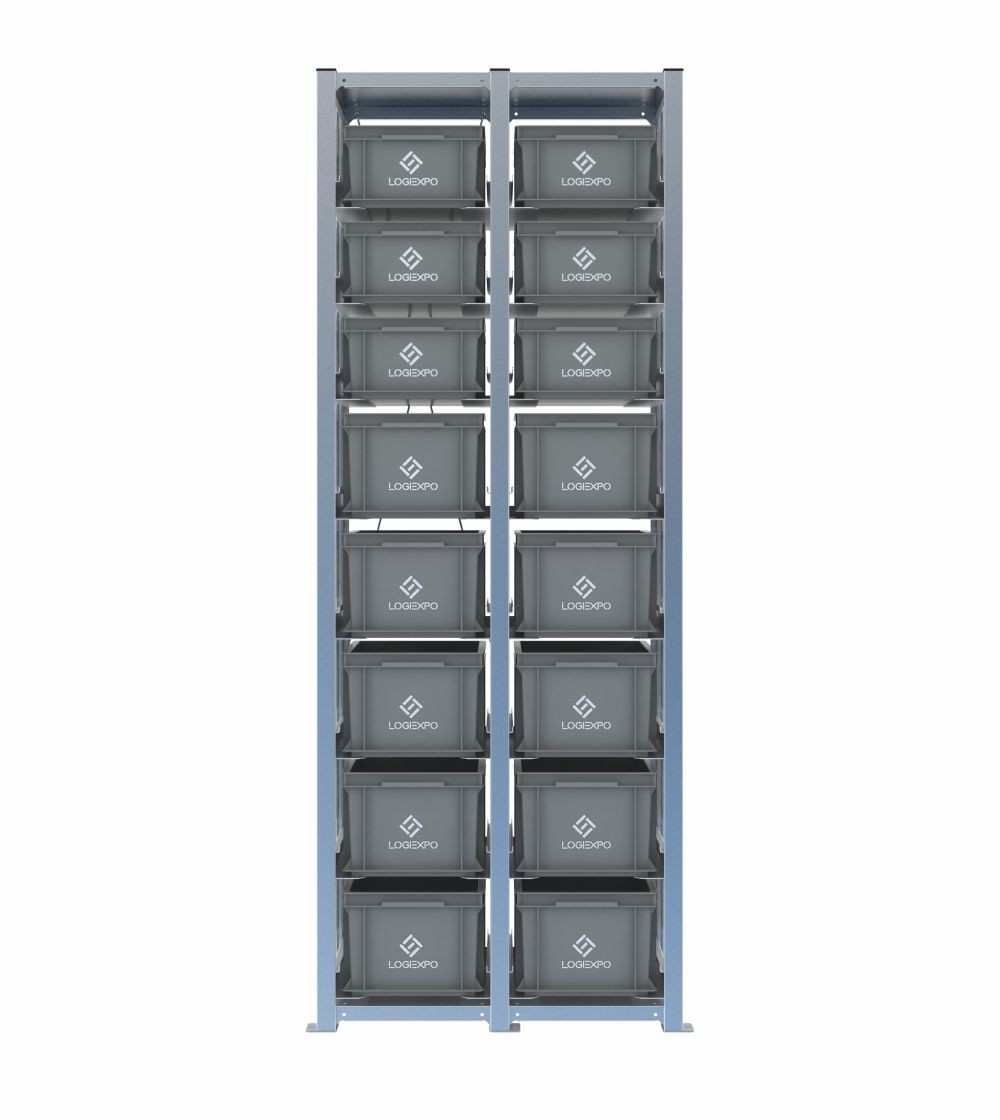

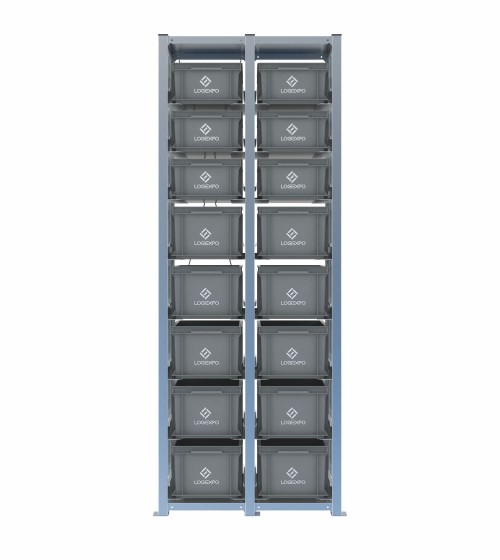

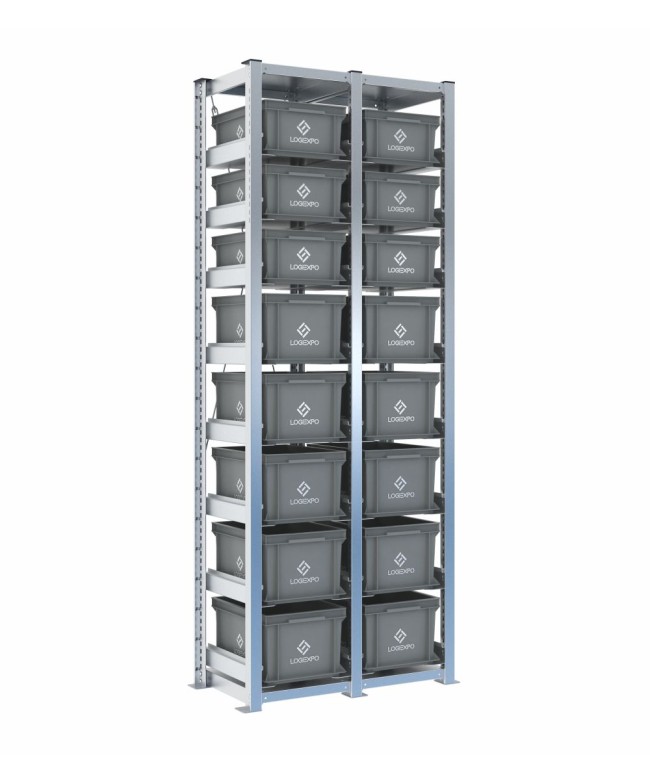

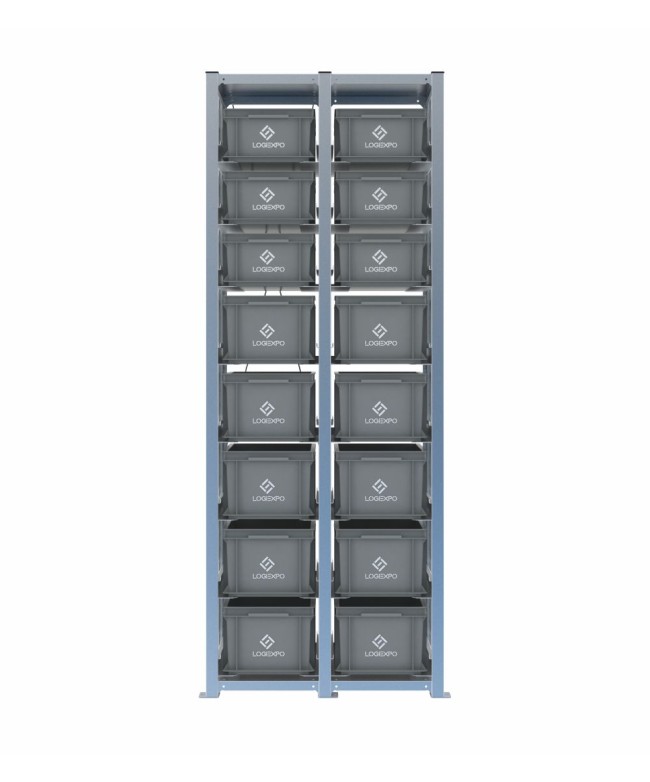

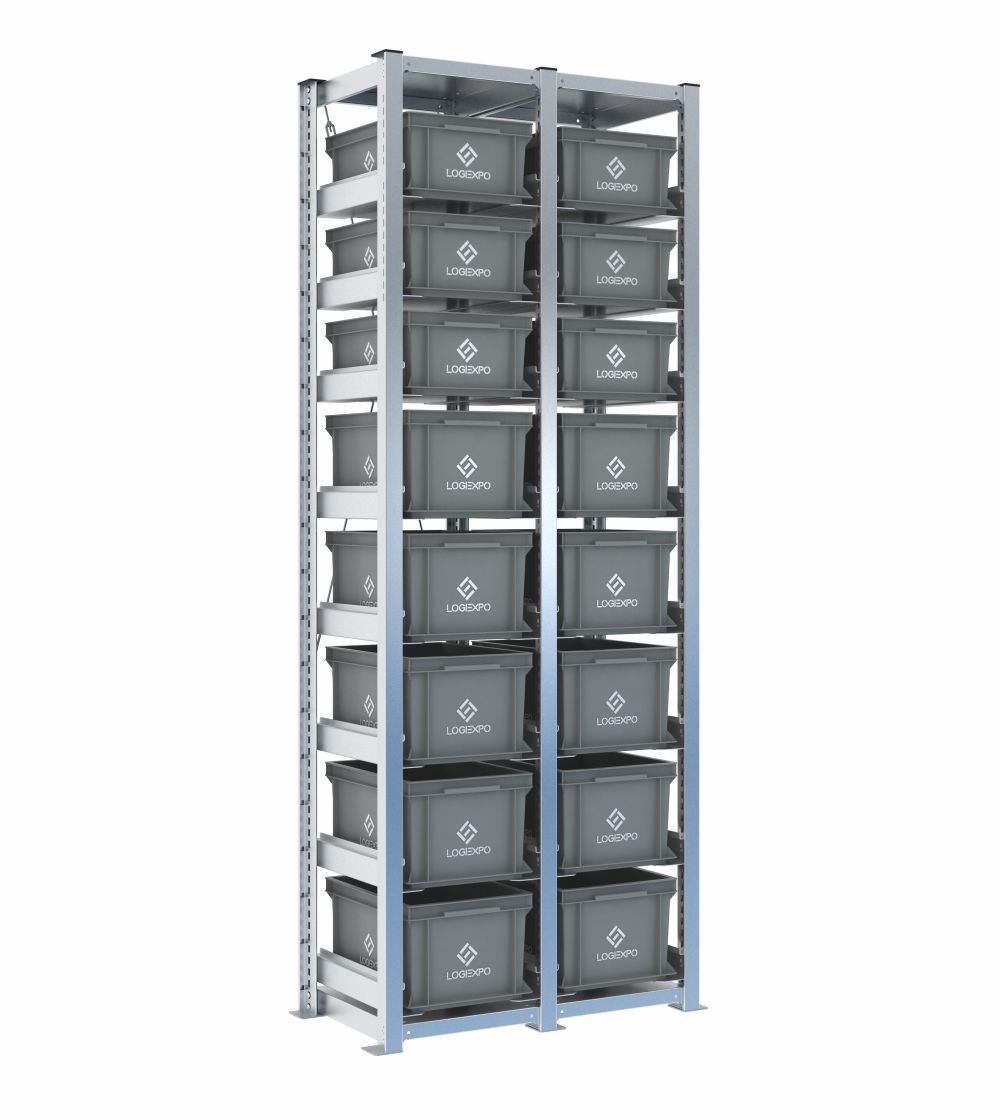

Lo scaffale con 16 contenitori Euro 400x300 misti 220h/170h – H2000, 2 campate è una configurazione per ricambi, gruppi preassemblati e scorte differenziate sviluppate in verticale. L’ingombro complessivo, comprese le piastre di base, è 810x421x2003 mm.
Ogni campata combina tre contenitori alti 170 mm nella parte alta e cinque contenitori da 220 mm nei livelli inferiori. La struttura è predisposta per il fissaggio a pavimento; i tasselli non sono compresi e il kit anteriore anti-sfilamento è opzionale.
Prodotti correlati o complementari
Prezzi e spedizioni
Questa configurazione H2000 organizza 16 contenitori Euro con base 400x300 mm su due campate, combinando altezze di 220 e 170 mm. Ogni campata ripete lo stesso schema: tre contenitori alti 170 mm nei livelli superiori e cinque da 220 mm nella parte inferiore.
La struttura è destinata a magazzini ricambi, aree tecniche e fronti di picking nei quali le referenze hanno volumi differenti. Lo sviluppo verticale permette di concentrare sedici posizioni in una larghezza complessiva contenuta.
L’ingombro complessivo è 810x421x2003 mm, comprese le piastre. La struttura misura 764 mm di larghezza e utilizza contenitori con base 400x300 mm, adatti a una suddivisione compatta delle referenze.
Lo sviluppo a tutta altezza richiede una valutazione dell’accessibilità dei livelli superiori, della frequenza di prelievo e delle modalità operative previste. Il fissaggio a pavimento e le crociere posteriori previste per la configurazione H2000 contribuiscono alla stabilità dell’allestimento.
La dotazione totale comprende dieci contenitori alti 220 mm e sei contenitori alti 170 mm. La ripetizione dello schema nelle due campate rende possibile separare due famiglie di ricambi mantenendo la stessa distribuzione verticale.
I contenitori alti 170 mm collocati nella parte superiore riducono la profondità di presa nei livelli più alti; quelli da 220 mm nei livelli inferiori offrono maggiore capacità per componenti voluminosi, scorte più consistenti o materiali che è preferibile mantenere nella parte bassa.
La configurazione è indicata per ricambi meccanici, kit di manutenzione, gruppi preassemblati, confezioni tecniche e materiali di consumo con volumi diversi. Le due campate possono essere assegnate a macchine, reparti o famiglie di prodotto distinte.
Rispetto a due campate uniformi con contenitori alti 220 mm, la combinazione aumenta la flessibilità per le referenze meno voluminose. Rispetto a un allestimento interamente composto da contenitori alti 170 mm, mantiene più capacità nei livelli inferiori senza aumentare l’ingombro a pavimento.
Ogni contenitore 400x300 appoggia su una coppia di slitte laterali in acciaio, agganciate direttamente ai montanti senza ripiani intermedi continui. Le asole verticali consentono la regolazione con passo 25 mm e permettono di adeguare la distanza tra i livelli previsti (8 livelli per campata).
La nervatura a Z guida lo scorrimento della cassetta. Il fermo posteriore di fine corsa e i perni anti-sganciamento appartengono alla dotazione standard delle slitte; il dispositivo anteriore anti-sfilamento è disponibile come accessorio opzionale.
I componenti strutturali H2000 sono in acciaio DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346. I montanti a T 40x60 mm hanno sezione scatolata chiusa e spessore 12/10; basamento e copertura strutturale sono in lamiera 12/10.
Le crociere posteriori sono previste in funzione dello sviluppo della struttura alta 2003 mm. Le piastre di base da 3 mm portano la larghezza installata a 810 mm; i tappi superiori possono essere richiesti separatamente.
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale per campata è 1000 kg; nella configurazione con 16 contenitori il controllo deve riguardare sia il singolo supporto sia il carico trasferito ai montanti.
Il fissaggio a pavimento è necessario per la corretta installazione. I tasselli o i sistemi equivalenti non sono compresi, perché devono essere scelti in base al tipo di pavimentazione, allo stato del supporto e alle condizioni effettive di posa.
Le scaffalature sono prodotte in Italia in stabilimenti che adottano sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. La garanzia estesa del produttore può arrivare fino a 10 anni ed è limitata ai componenti della scaffalatura; contenitori e parti in plastica restano coperti dalla garanzia standard di 12 mesi, secondo le condizioni applicabili.
I contenitori alti 170 mm riducono la profondità di presa nei livelli superiori, mentre quelli da 220 mm offrono più volume nella fascia bassa. La distribuzione è utile quando i materiali più voluminosi o pesanti devono rimanere in una posizione più accessibile.
È utile quando l’assortimento comprende componenti con volumi differenti e si vuole mantenere un unico fronte. Una configurazione uniforme è invece più semplice quando quantità e ingombri sono simili per tutte le referenze.
Sì, le slitte sono regolabili a passo 25 mm e ogni campata può essere organizzata in funzione del proprio assortimento. La modifica deve rispettare spazi di prelievo, portate, fissaggio a pavimento e stabilizzazione posteriore della struttura H2000.
