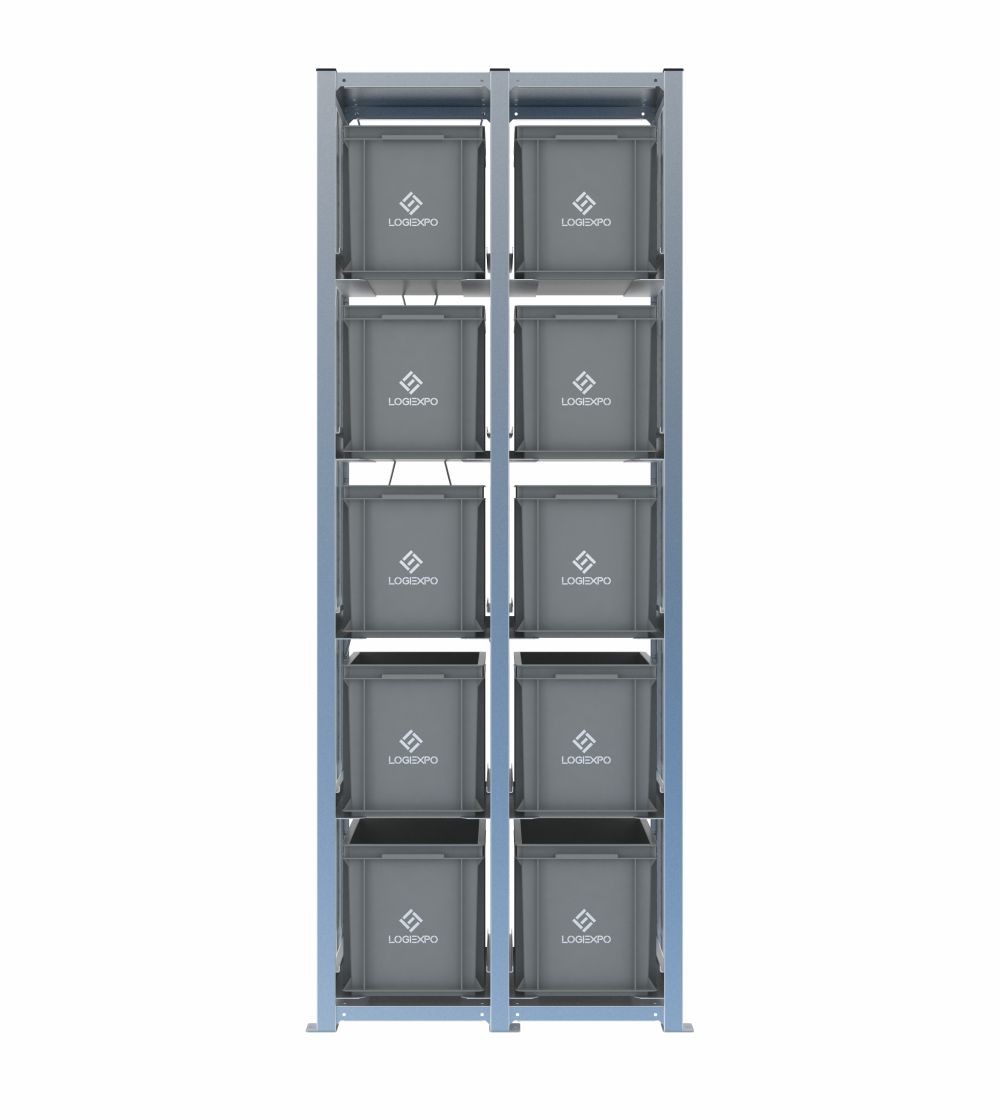

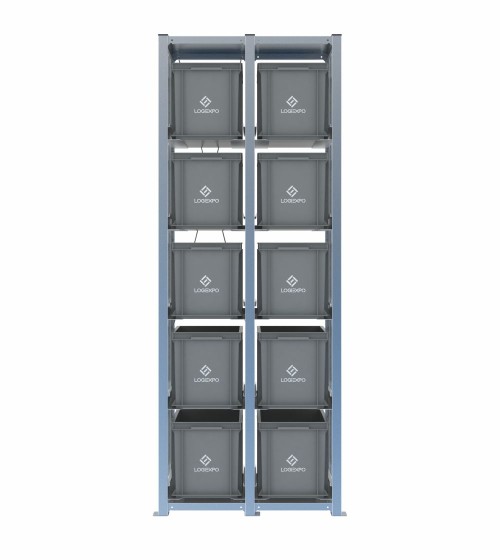

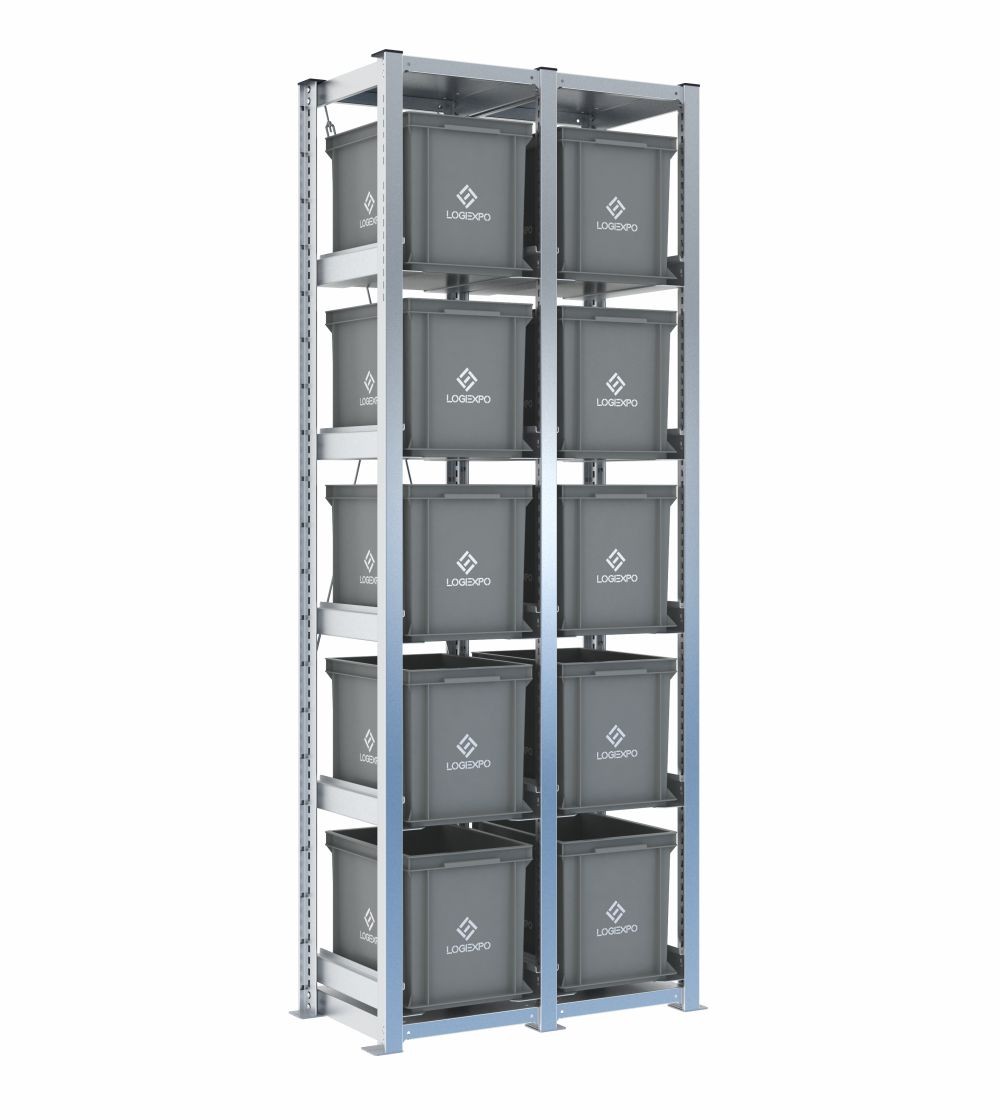

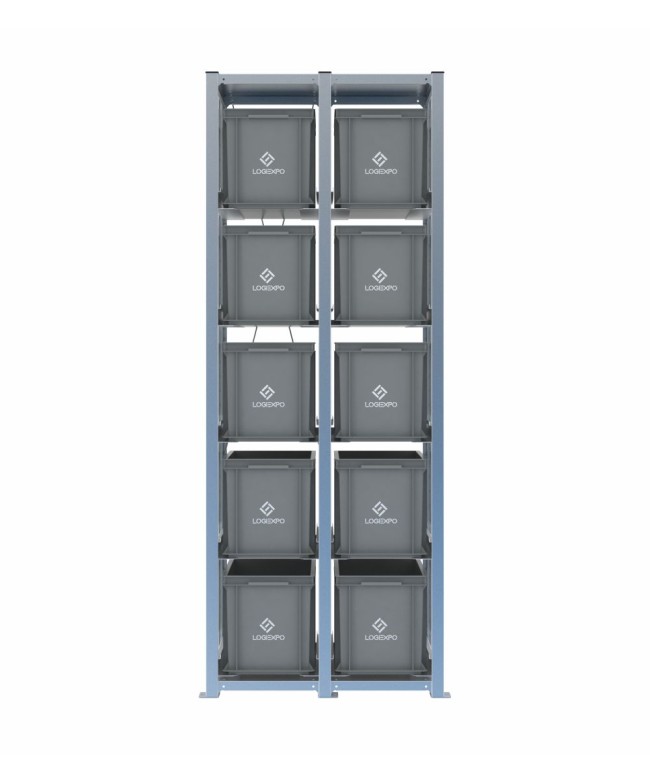

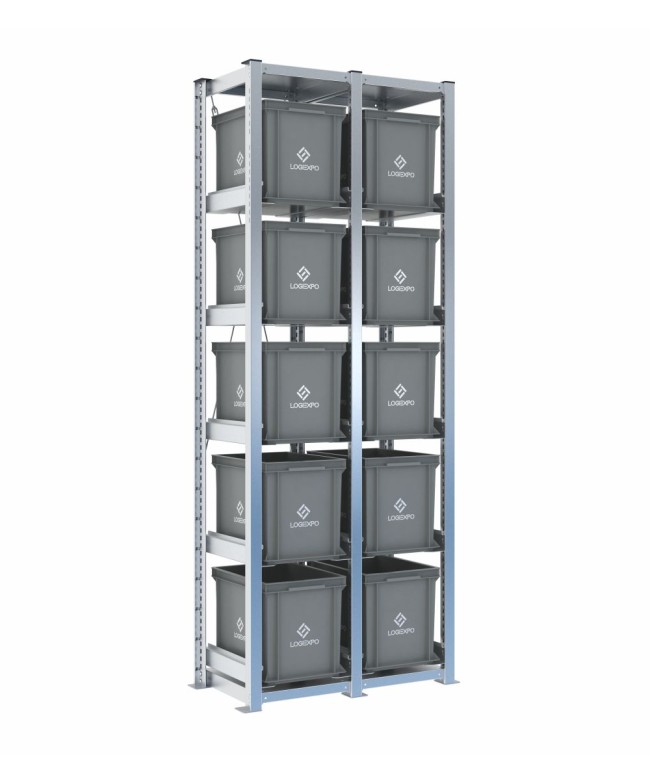

Scaffale con 10 contenitori Euro 400x300x320h – H2000, 2 campate

Scaffale H2000 con 10 contenitori Euro 400x300x320h per materiali alti

Questa configurazione comprende 10 Contenitori Euro 400x300x320h distribuiti su due campate H2000, con 5 livelli per campata. La priorità è il volume disponibile per singola referenza, non il massimo numero di livelli.

È adatta a materiali alti, ricambi voluminosi e componenti che richiedono una cassetta profonda ma non necessitano della superficie 600x400.

Cinque livelli per campata con contenitori ad alta capacità

La struttura concentra dieci contenitori alti in 810 mm di larghezza complessiva. Ogni posizione rimane indipendente e può essere estratta senza spostare le cassette degli altri livelli.

Il formato 400x300 consente di mantenere la profondità a 421 mm, utile quando il volume verticale è importante ma lo spazio di passaggio non consente una struttura più profonda.

Ricambi voluminosi, materiali delicati e referenze a maggiore capacità

Le due campate possono essere suddivise per famiglia o destinazione. Per materiali delicati l'accesso indipendente riduce le movimentazioni non necessarie, ma protezioni interne e condizioni ambientali devono essere definite in funzione del contenuto.

La distribuzione dei carichi deve rispettare sia il limite di 50 kg per coppia di slitte sia la capacità verticale della campata.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 2 campate, altezza reale 2003 mm;
• 10 contenitori Euro 400x300 alti 320 mm;
• 10 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 764 mm;
• larghezza comprese le piastre: 810 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 320 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 10;
• livelli: 5 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 10 contenitori Euro 400x300x320h – H2000, 2 campate

Perché l'impilabilità dei contenitori Euro non rende superfluo lo scaffale su slitte?

L'impilamento è utile per trasporto e stoccaggio compatto, ma richiede di movimentare i contenitori superiori per raggiungere quelli sottostanti. Le slitte mantengono invece ogni cassetta accessibile in modo indipendente, caratteristica utile soprattutto con contenitori alti e materiali voluminosi.

Come organizzare oggetti delicati che non devono essere movimentati inutilmente?

Assegnando una posizione indipendente a ciascun gruppo di materiali, così l'accesso a una cassetta non richiede lo spostamento delle altre. Restano comunque da definire protezioni interne, imballaggi e condizioni ambientali in funzione dell'oggetto.

La portata tecnica del contenitore può aumentare il limite della coppia di slitte?

No. Anche se il contenitore ammette un carico superiore, il limite del livello rimane quello della coppia di slitte: 50 kg con carico uniformemente distribuito.
