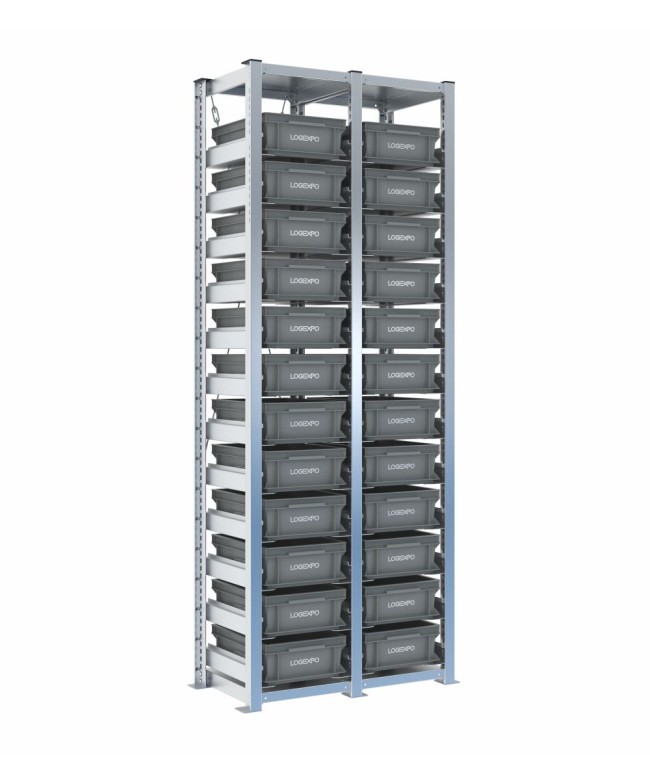

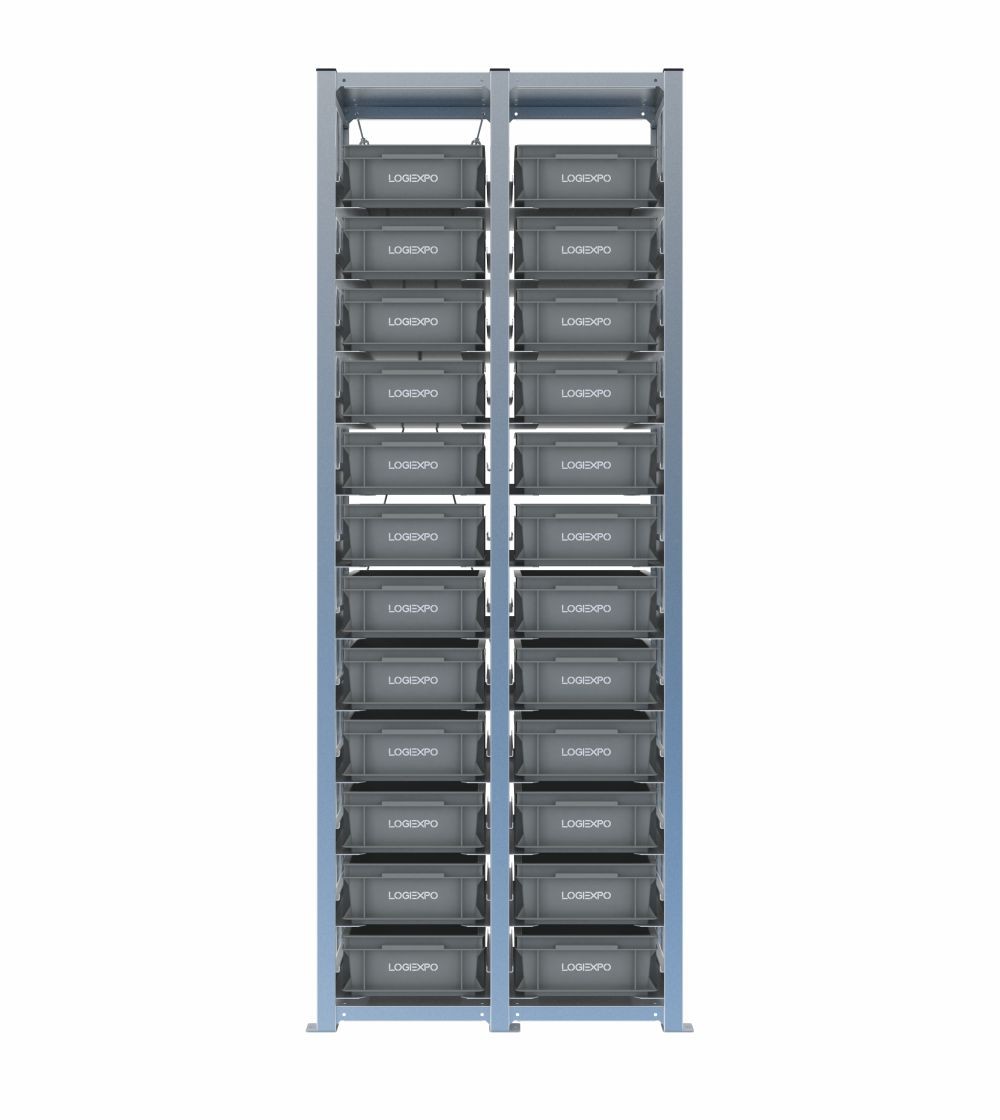

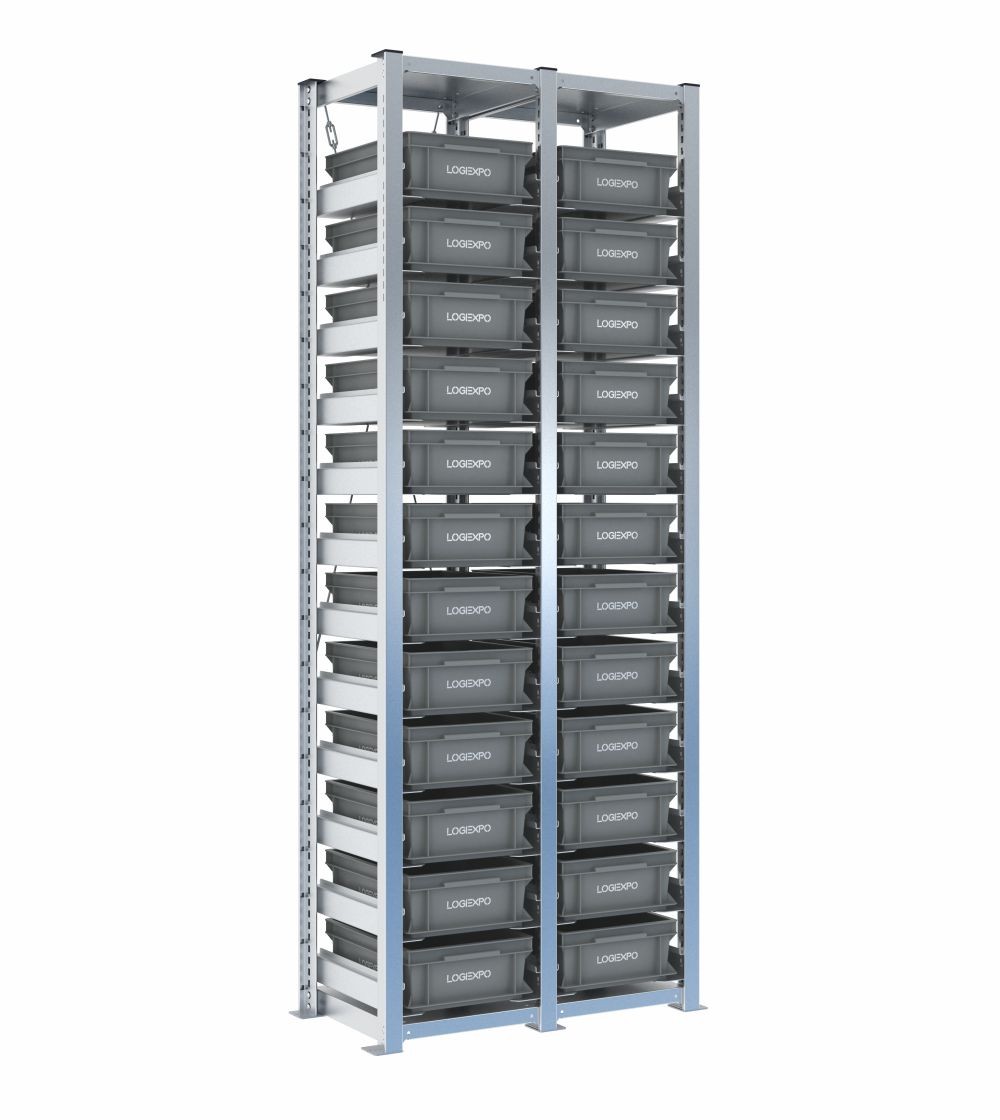

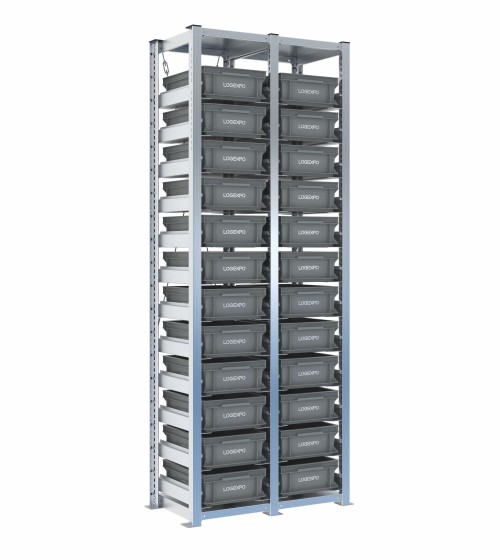

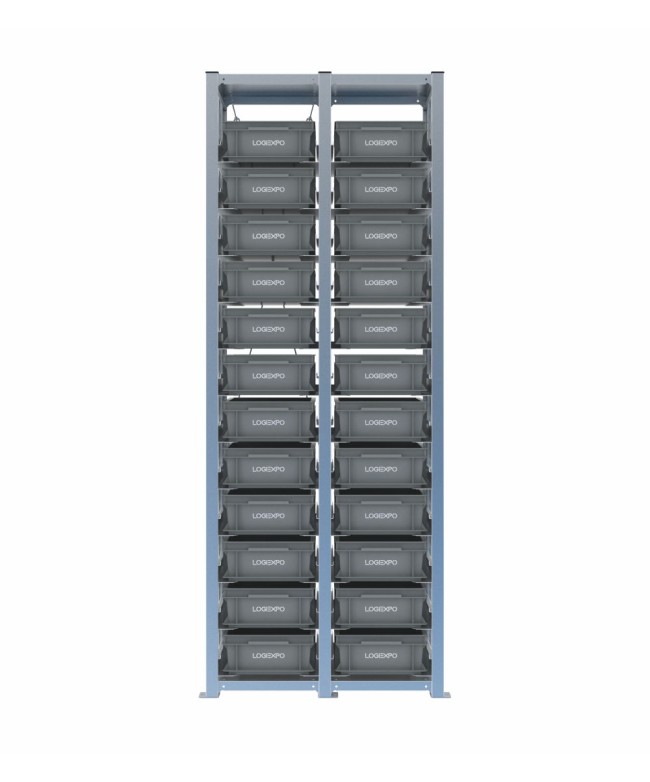

Scaffale con 24 contenitori Euro 400x300x130h – H2000, 2 campate

Scaffale H2000 a 2 campate con 24 contenitori Euro 400x300x130h per scorte operative

Questa configurazione comprende 24 contenitori Euro 400x300x130h distribuiti su due campate, con dodici livelli per campata. L'altezza 130 mm offre più volume rispetto alle cassette da 100 mm mantenendo un numero elevato di posizioni.

È adatta a scorte operative, consumabili, ricambi compatti e materiali destinati al rifornimento di linee o aree di manutenzione, quando occorre separare molte referenze senza aumentare la profondità dello scaffale.

Dodici livelli per campata per scorte a rotazione regolare

Ogni campata può essere dedicata a una famiglia di materiali o a un'area operativa. Le ventiquattro posizioni permettono di distinguere codici, varianti o lotti e di mantenere vicino al processo una quantità più ampia rispetto alle configurazioni da 100 mm.

La collocazione delle referenze deve considerare frequenza di prelievo e peso: i materiali più utilizzati vanno mantenuti nelle quote più accessibili.

Ingombro 810x421x2003 mm per un fronte verticale compatto

L'ingombro complessivo è 810x421x2003 mm, comprese le piastre. La profondità di 421 mm deriva dal formato 400x300, mentre l'altezza H2000 concentra le posizioni lungo la verticale.

Il layout è adatto a magazzini ricambi, pareti tecniche e corridoi operativi dove la larghezza disponibile è limitata ma serve un numero consistente di contenitori.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 2 campate, altezza reale 2003 mm;
• 24 contenitori Euro 400x300 alti 130 mm;
• 24 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 764 mm;
• larghezza comprese le piastre: 810 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 130 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 24;
• livelli: 12 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 24 contenitori Euro 400x300x130h – H2000, 2 campate

È adatto a gestire ricambi e materiali di consumo vicino alle aree di manutenzione?

Sì. Le ventiquattro posizioni consentono di separare ricambi compatti, consumabili e dotazioni per famiglie o frequenza d'uso. La collocazione deve però rispettare peso, accessibilità delle quote e spazio necessario alla movimentazione dei contenitori.

Come si combina la portata delle slitte con i 1000 kg di capacità verticale della campata?

Ogni coppia di slitte può portare 50 kg con carico uniformemente distribuito. In questa configurazione una campata ha 12 livelli: 12 × 50 kg corrispondono a 600 kg di carico teorico massimo derivato dalle slitte che risulta inferiore ai 1000 kg di capacità massima verticale della campata. I due limiti restano distinti e vanno rispettati contemporaneamente.

Come conviene distribuire le referenze ad alta rotazione sui dodici livelli di una campata H2000?

Le referenze più prelevate vanno collocate nelle quote più accessibili, mentre i livelli superiori possono ospitare materiali più leggeri o meno frequenti. La distribuzione deve ridurre movimentazioni inutili e tenere conto del peso effettivo dei contenitori.
