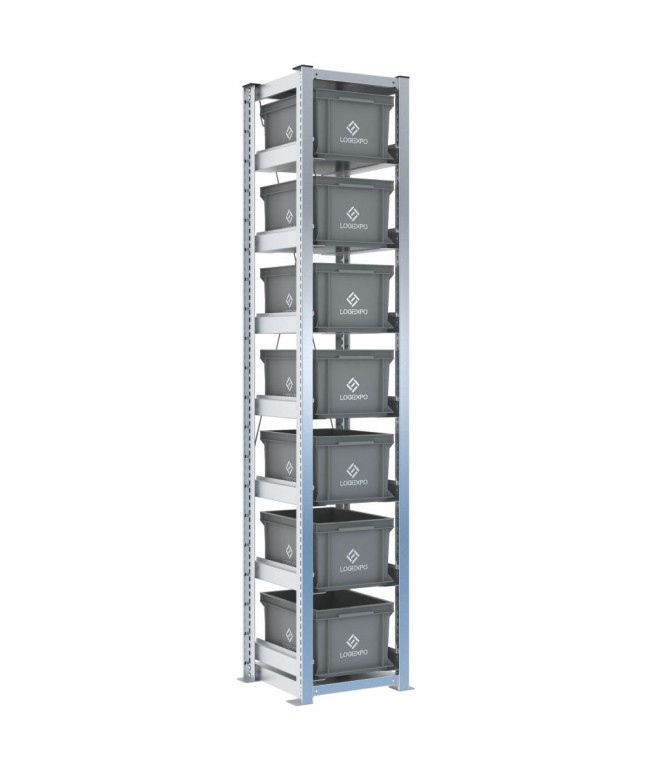

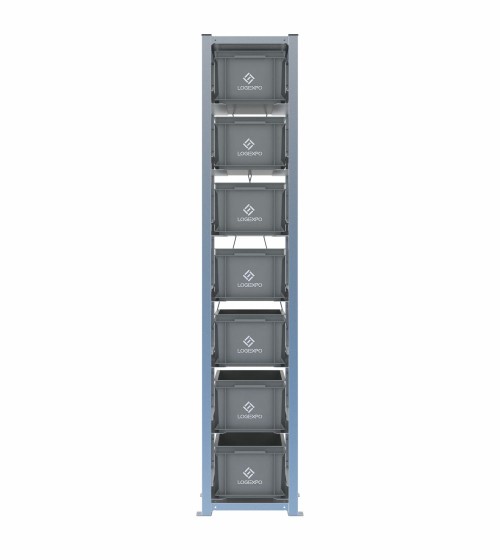

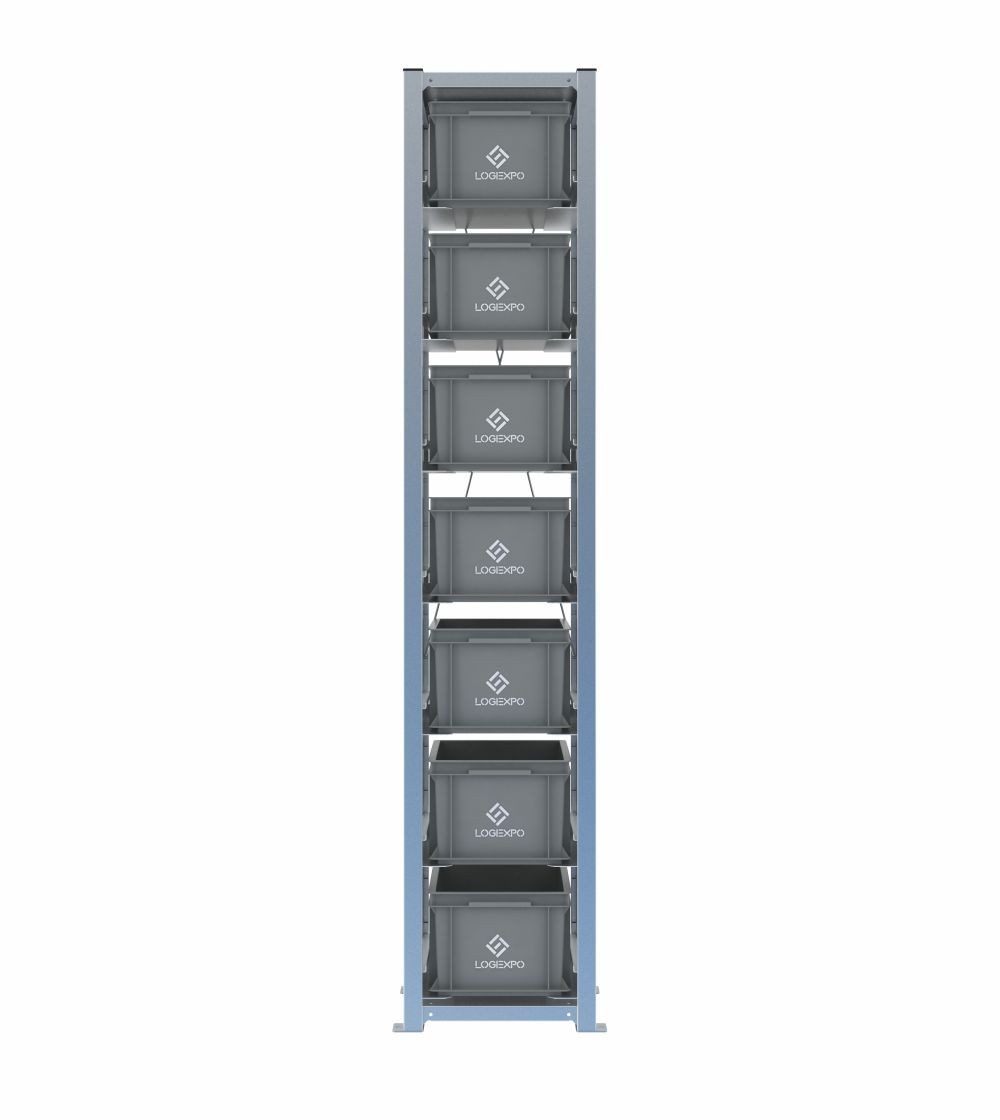

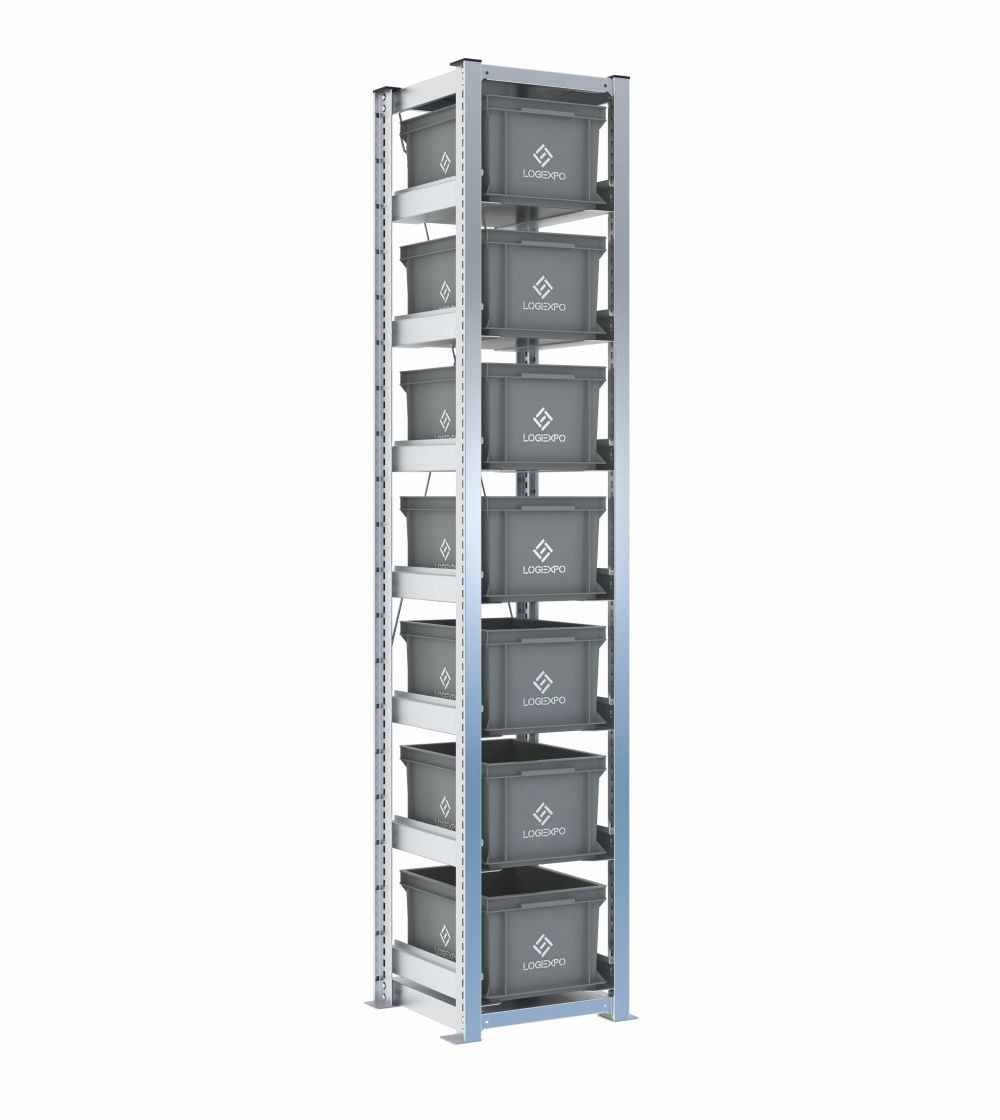

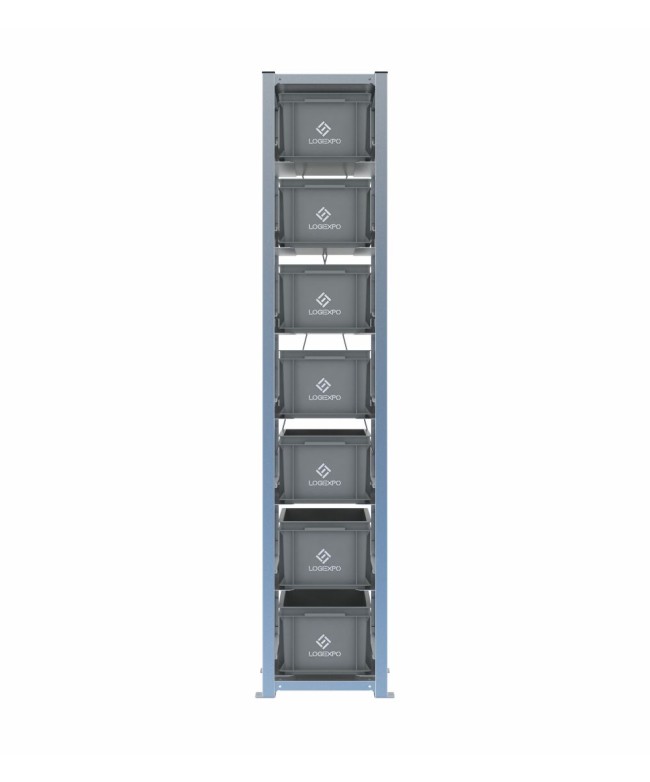

Scaffale con 7 contenitori Euro 400x300x220h – H2000, 1 campata

Scaffale H2000 a 7 livelli per aumentare la densità dei contenitori alti 220 mm

Questa campata H2000 integra 7 contenitori Euro con base 400x300 mm e altezza 220 mm nello stesso ingombro della variante a sei livelli. La minore distanza verticale consente di aggiungere un contenitore e aumentare la quantità di referenze organizzate senza ampliare la superficie a pavimento.

La configurazione è indicata quando i componenti rimangono entro il profilo utile della cassetta e lo spazio sopra ogni livello è sufficiente per presa ed estrazione. La scelta deve quindi essere verificata sul materiale reale, non soltanto sul numero di contenitori.

Sette posizioni in una campata larga 448 mm

L’ingombro totale è 448x421x2003 mm, comprese le piastre. La struttura larga 402 mm concentra sette livelli su una base compatta 400x300.

Il fronte verticale è adatto a magazzini ricambi e aree tecniche con spazio limitato. Devono essere valutate accessibilità dei livelli superiori, fissaggio a pavimento e stabilizzazione posteriore prevista per la struttura H2000.

Sette cassette uniformi per massimizzare le posizioni

Tutti i contenitori hanno altezza esterna di 220 mm. La configurazione uniforme facilita la codifica e assegna lo stesso volume a sette referenze, lotti o kit di manutenzione.

La maggiore densità riduce lo spazio libero sopra le cassette rispetto alla versione a sei livelli. Componenti sporgenti, prese ingombranti o operazioni frequenti di deposito devono essere verificati prima di scegliere questa variante.

Densità verticale per ricambi con volume omogeneo

Il modello è adatto a ricambi, confezioni tecniche e componenti di media voluminosità con caratteristiche abbastanza uniformi. La base 400x300 permette di mantenere una separazione compatta, mentre l’altezza 220 mm offre una capacità significativa per ogni cassetta.

Quando il numero di referenze è prioritario e il materiale non richiede maggiore luce verticale, i sette livelli migliorano la saturazione. Se l’accesso o la geometria del componente sono più critici, la versione a sei livelli è il confronto corretto.

Slitte regolabili ed estrazione dei contenitori

Il sistema utilizza slitte laterali regolabili per organizzare 7 livelli utili complessivi. La modularità a passo 25 mm consente di cambiare l’interasse e di adattare lo scaffale a cassette 400x300 della stessa gamma con altezze differenti.

Le slitte presentano una nervatura a Z rientrante che accompagna la cassetta. Fermo posteriore e perni anti-sganciamento sono standard; l’eventuale kit anteriore anti-sfilamento deve essere selezionato in funzione del contesto operativo.

Struttura in acciaio zincato e stabilità

Montanti a T 40x60 mm, basamento e copertura costituiscono l’ossatura H2000. I profili verticali e i due elementi strutturali sono realizzati in acciaio DX51D+Z140MA zincato, con spessori rispettivamente 12/10 e 12/10, secondo UNI EN 10346.

Le crociere posteriori completano la stabilizzazione in funzione del numero di campate. Le piastre da 65x68 mm e spessore 3 mm devono essere conteggiate nell’ingombro di 448 mm; i tappi superiori sono disponibili su richiesta.

Portate, fissaggio a pavimento e sicurezza

Per le slitte vale una portata di 50 kg per coppia con distribuzione uniforme del peso. La struttura è dimensionata per una portata verticale di 2000 kg per campata; la configurazione uniforme deve essere caricata rispettando entrambi i limiti.

L’ancoraggio al pavimento avviene attraverso le piastre di base. I tasselli sono esclusi perché la scelta deve tenere conto di materiale, spessore e condizioni del supporto oltre che delle prescrizioni di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 1 campata, altezza reale 2003 mm;
• 7 contenitori 400x300x220h su 7 livelli ad alta densità verticale;
• 7 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• basamento e ripiano superiore strutturale;
• piastre di base predisposte per il fissaggio a pavimento;
• crociere posteriori previste per la configurazione H2000;
• tappi superiori dei montanti disponibili su richiesta;
• kit anteriore anti-sfilamento disponibile come accessorio opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

I componenti della scaffalatura sono prodotti in Italia in stabilimenti che operano con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia applicabile è di 12 mesi; l’estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura. I contenitori in plastica non rientrano nell’estensione e restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 402 mm;
• larghezza comprese le piastre: 448 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza/e contenitori: 220 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 7;
• livelli: 7 livelli;
• distribuzione: 7 contenitori 400x300x220h su 7 livelli ad alta densità verticale;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 2000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione del produttore fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 7 contenitori Euro 400x300x220h – H2000, 1 campata

Quando la versione a 7 livelli è preferibile a quella a 6?

È preferibile quando serve una posizione in più e i componenti possono essere inseriti e prelevati con lo spazio verticale disponibile. La versione a 6 livelli resta più adatta quando accessibilità e volume libero sopra la cassetta sono prioritari.

La minore distanza verticale è adatta a qualsiasi componente?

No. Devono essere verificati altezza effettiva, eventuali sporgenze, presa manuale e traiettoria di estrazione. Un componente che entra nella cassetta può comunque richiedere più spazio sopra il bordo per essere movimentato correttamente.

Come gestire cassette più pesanti in una configurazione densa?

È opportuno collocare i carichi maggiori nei livelli inferiori, distribuire il peso sul fondo della cassetta e rispettare la portata di 50 kg per coppia di slitte. Anche la portata complessiva della campata deve rimanere entro il valore previsto.
