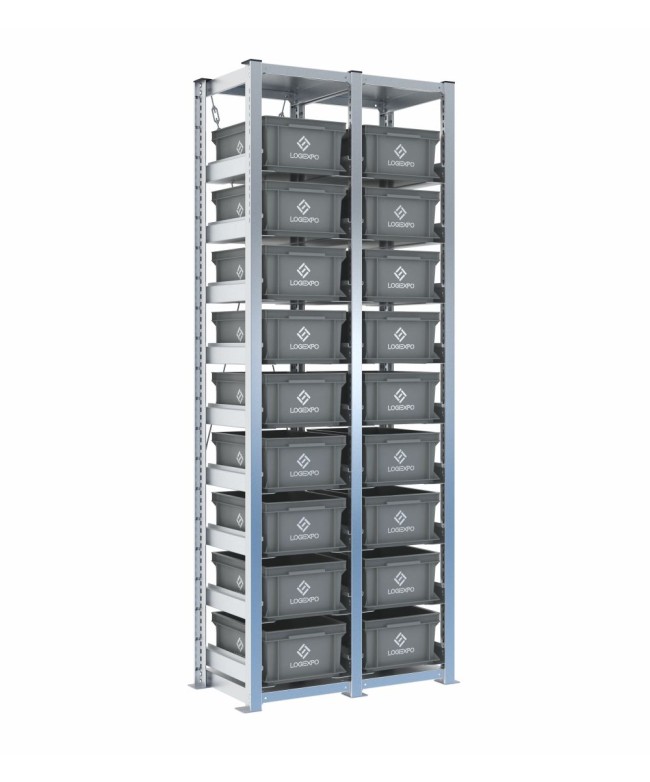

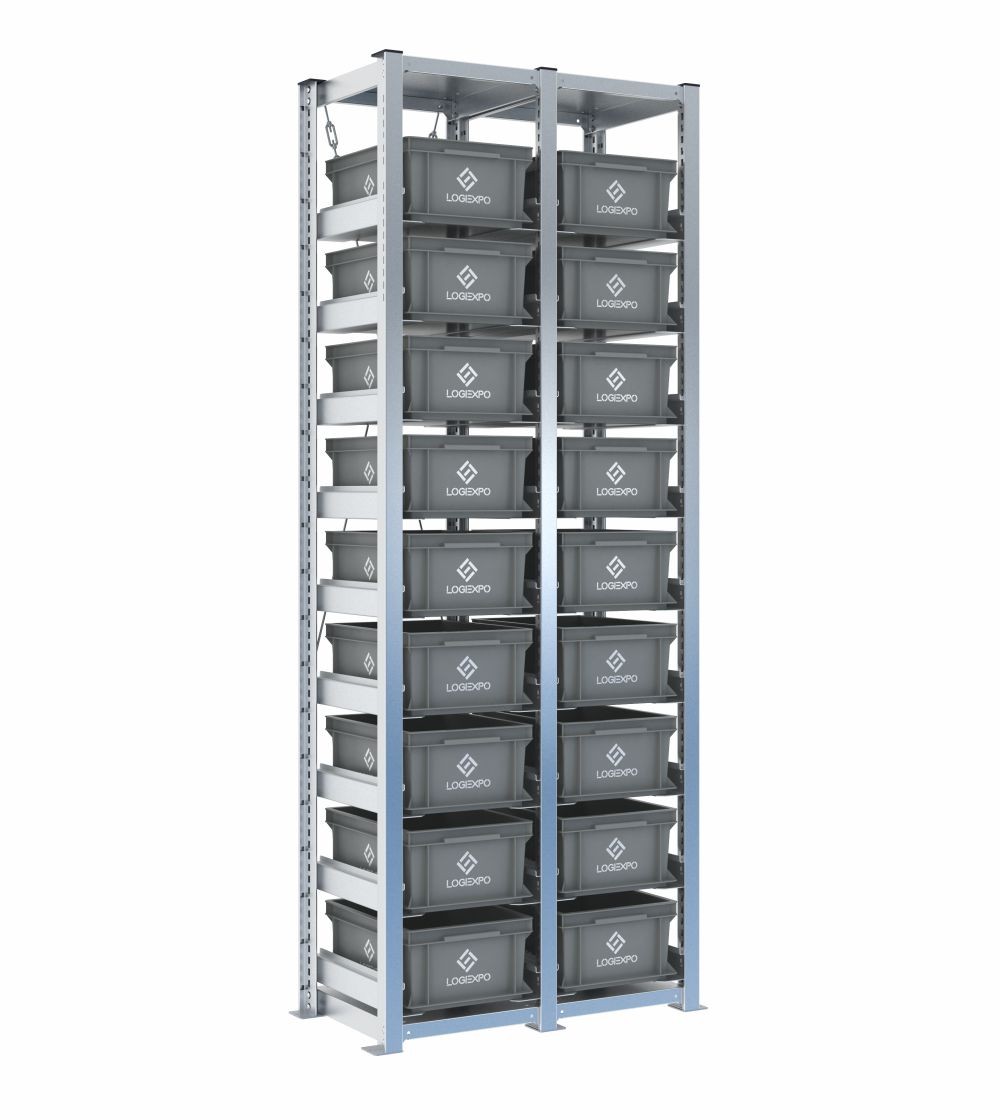

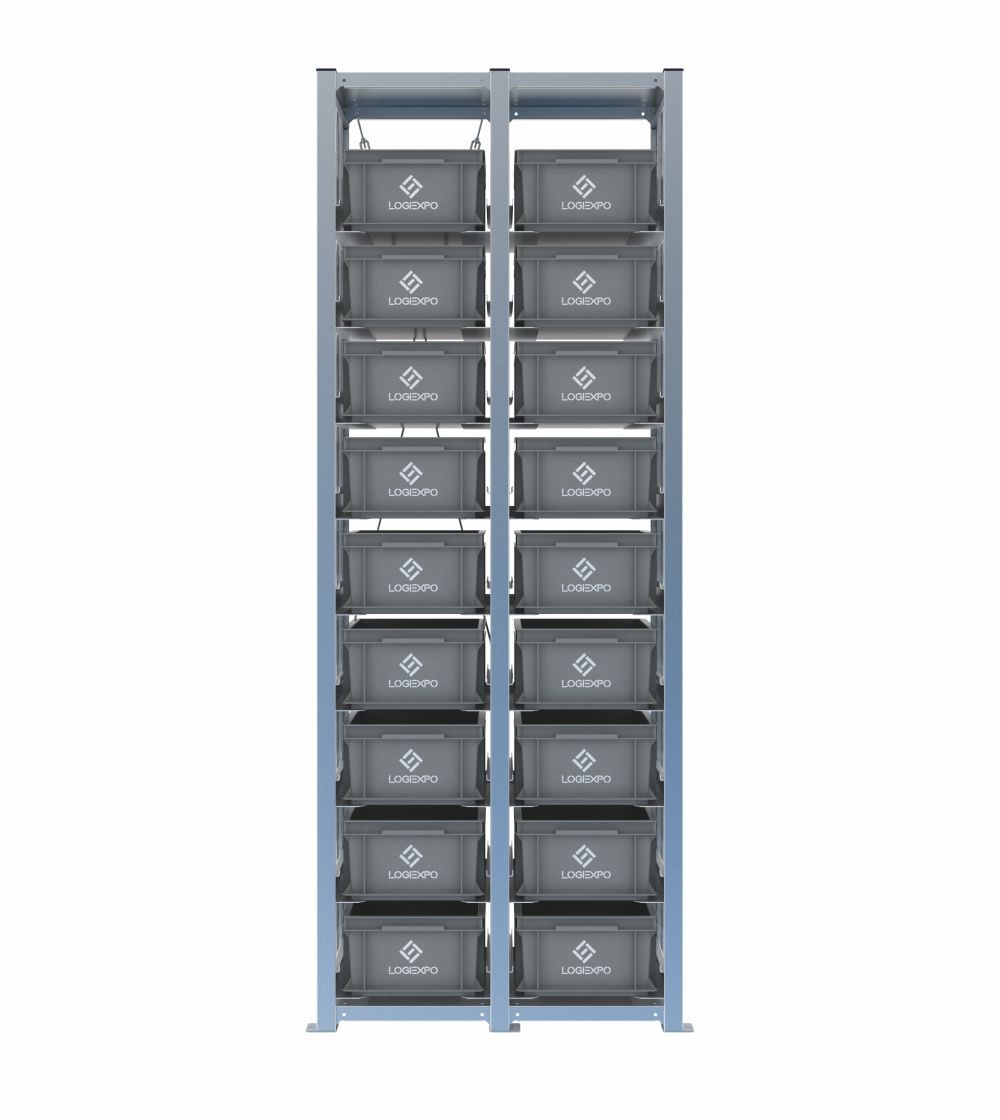

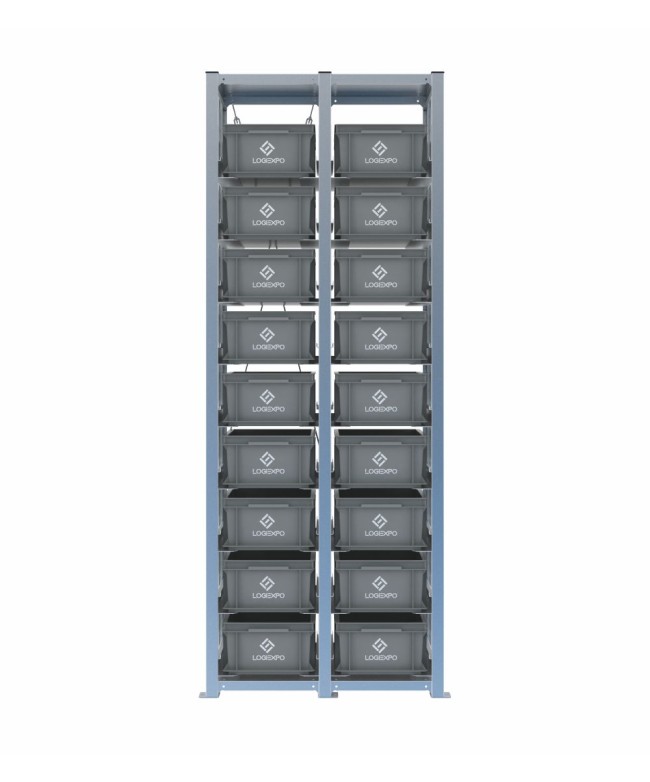

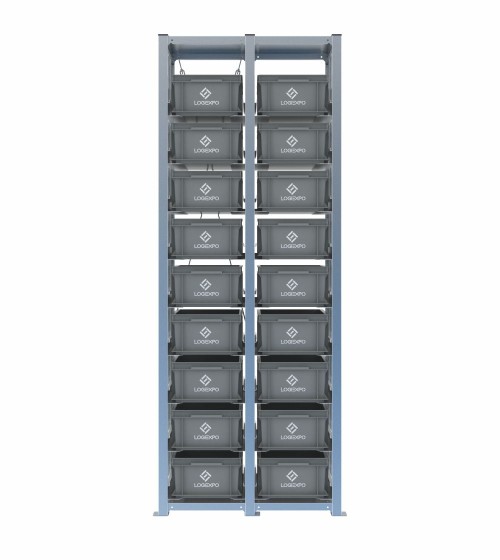

Scaffale con 18 contenitori Euro 400x300x170h – H2000, 2 campate

Scaffale H2000 con 18 contenitori Euro 400x300x170h per kit e ricambi

Questa configurazione comprende 18 Contenitori Euro 400x300x170h distribuiti su due campate H2000, con 9 livelli per campata. Il formato è adatto a kit, ricambi e componenti di media altezza che richiedono più volume delle cassette da 100 o 130 mm.

Lo sviluppo verticale concentra 18 posizioni in una larghezza complessiva di 810 mm, mantenendo la profondità contenuta di 421 mm.

Nove livelli per campata in un fronte H2000 compatto

Le due campate possono essere dedicate a due famiglie di materiali o a due fasi di processo, mantenendo ogni contenitore indipendente e identificabile.

L'altezza 170 mm rappresenta un compromesso tra densità verticale e capacità per referenza, adatto quando i componenti non richiedono i volumi delle versioni da 220 o 320 mm.

Magazzino ricambi, preparazione kit e gruppi preassemblati

La configurazione è adatta a magazzini ricambi e aree di preparazione dove si vuole sfruttare l'altezza senza estendere il fronte. I livelli centrali possono ospitare le referenze più frequenti, mentre quelli superiori richiedono una valutazione più attenta di peso e accessibilità.

I contenitori possono essere rimossi singolarmente per trasferire kit o gruppi di componenti verso la fase successiva del processo.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 2 campate, altezza reale 2003 mm;
• 18 contenitori Euro 400x300 alti 170 mm;
• 18 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 764 mm;
• larghezza comprese le piastre: 810 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 170 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 18;
• livelli: 9 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 18 contenitori Euro 400x300x170h – H2000, 2 campate

È opportuno concentrare materiali pesanti alle quote superiori?

No come criterio generale. Nelle strutture H2000 è preferibile valutare peso, frequenza di prelievo, stabilità del contenuto e modalità di movimentazione. I materiali più pesanti trovano normalmente collocazione a quote più basse e facilmente gestibili.

I tappi di finitura superiori sono compresi nelle versioni H2000?

No. Nelle configurazioni H2000 i tappi superiori non fanno parte della dotazione standard e possono essere richiesti come accessorio.

Quando devono essere inseriti i perni anti-sganciamento delle slitte?

Dopo aver completato la configurazione delle slitte e prima dell'utilizzo con i contenitori. I perni bloccano il corretto innesto delle mensole nei montanti e non devono essere confusi con il kit anteriore anti-sfilamento opzionale dei contenitori.
