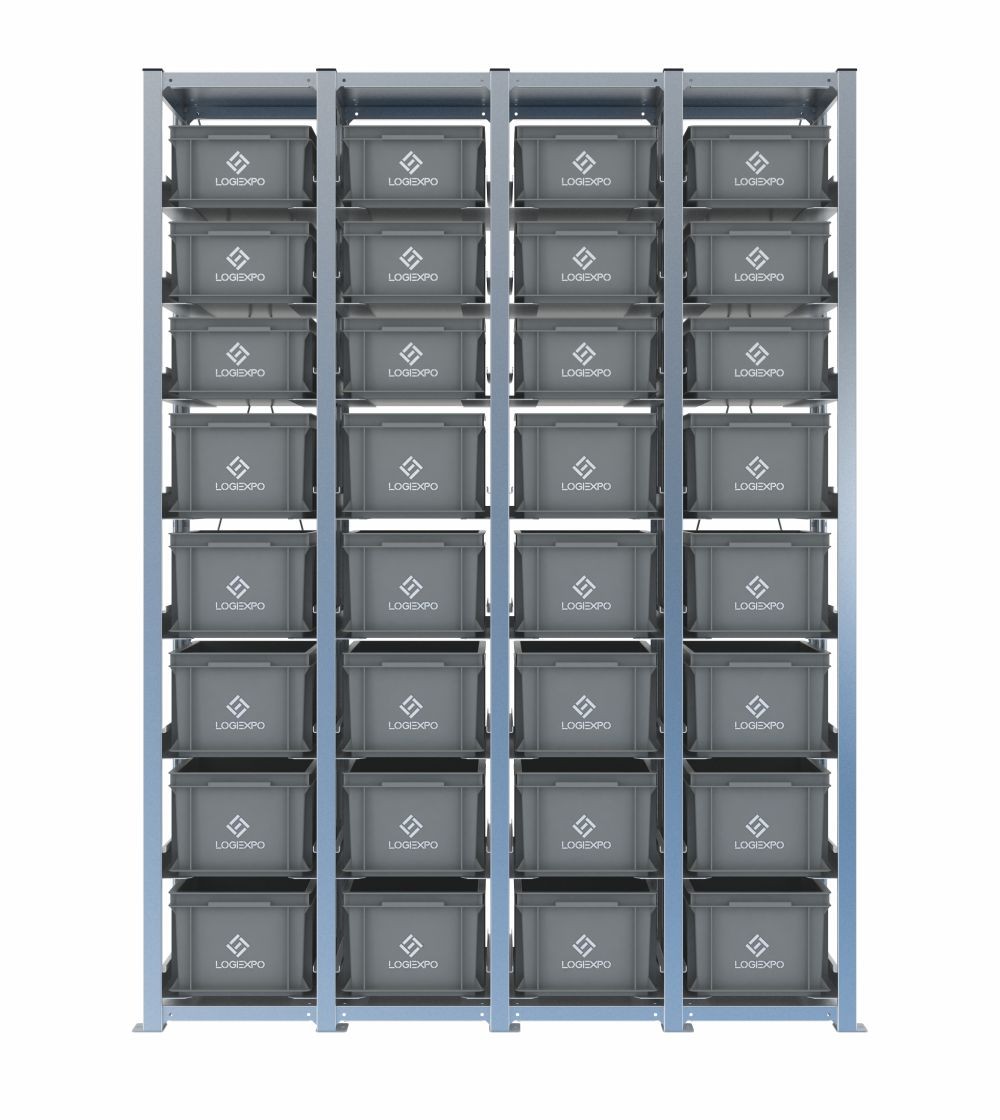

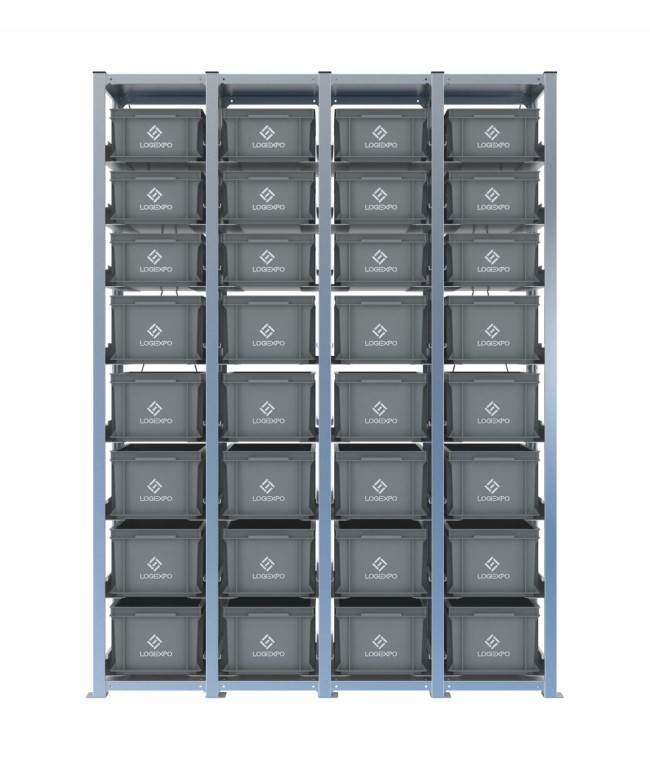

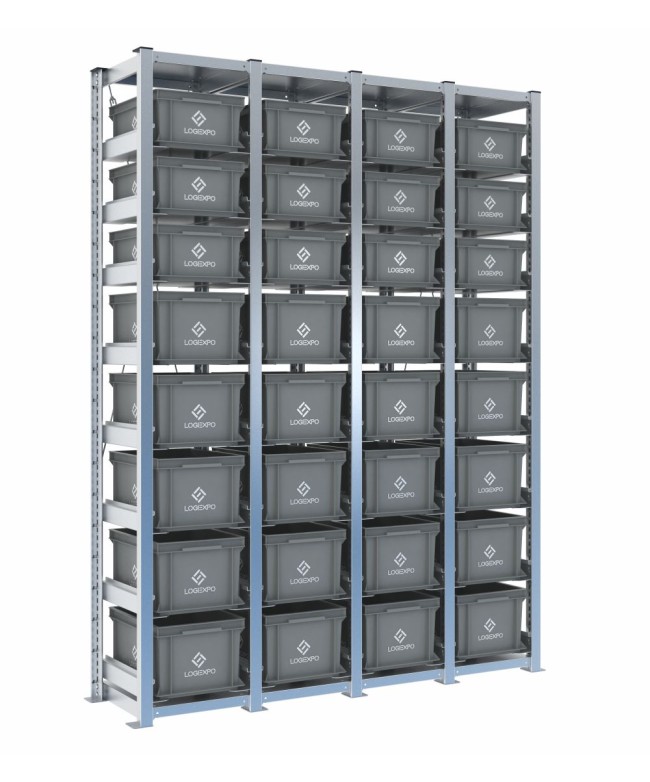

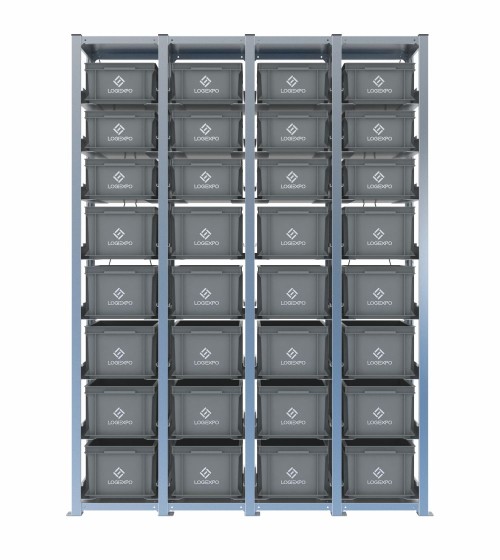

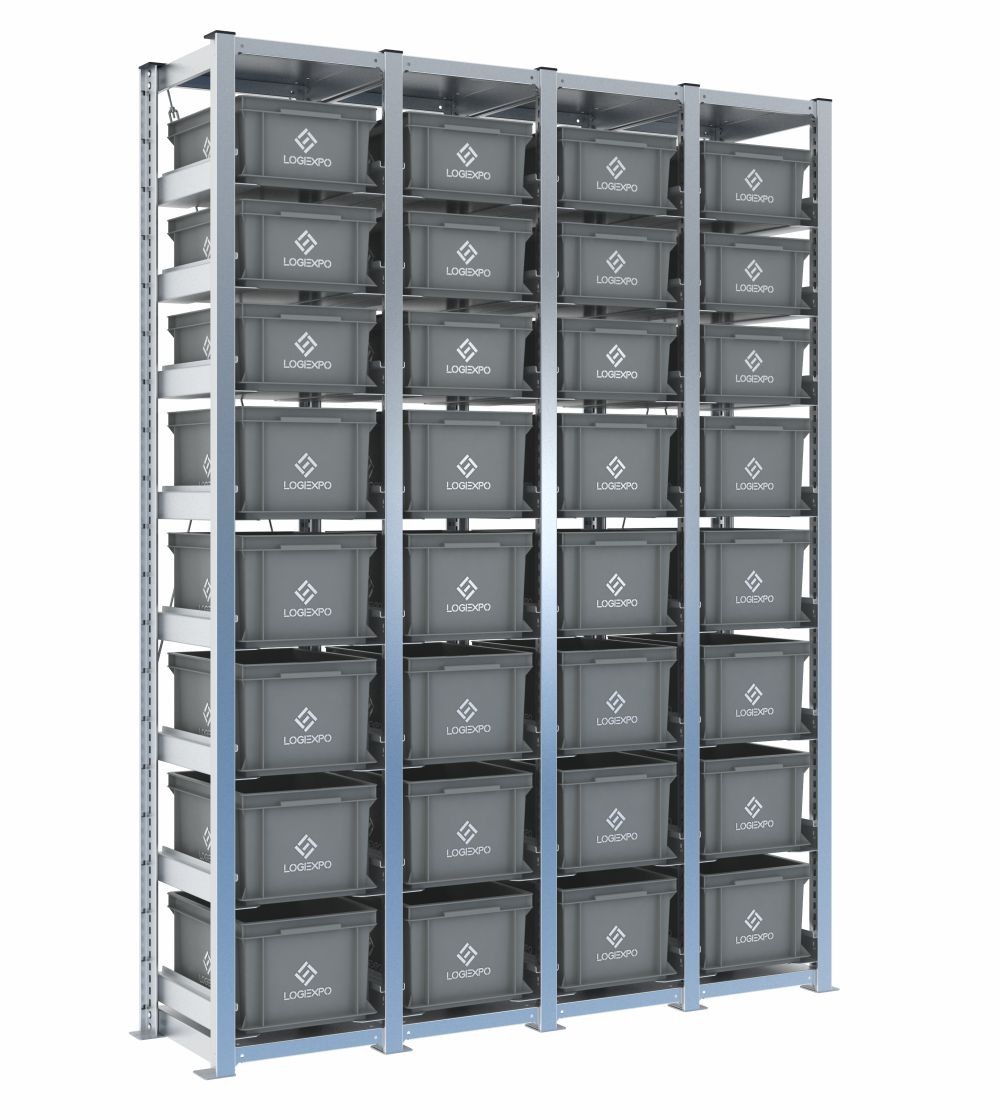

Lo scaffale con 32 contenitori euro 400x300 misti 220h/170h – h2000, 4 campate offre 32 posizioni indipendenti su 4 campate, con 8 livelli per campata. Ingombro complessivo, comprese le piastre: 1534x421x2003 mm.
Quattro campate H2000 con 8 livelli ciascuna e contenitori 400x300 nelle altezze 170 e 220 mm per un fronte esteso di ricambistica. Fissaggio a pavimento necessario; tasselli esclusi, crociere posteriori previste, tappi superiori su richiesta e kit anti-sfilamento opzionale.
Prodotti correlati o complementari
Prezzi e spedizioni
Questa configurazione comprende 32 Contenitori Euro 400x300 nelle altezze 170 e 220 mm, distribuiti su quattro campate H2000 con 8 livelli per campata.
Il fronte a quattro campate è adatto a un supermarket di produzione o a un magazzino ricambi con più famiglie di materiali.
La scelta del numero di campate dipende da spazio disponibile, numero di referenze e organizzazione del flusso. La struttura può anche essere riconfigurata in gruppi autonomi in un secondo momento.
Con molte coppie di slitte resta necessario rispettare sia il limite di 50 kg per coppia sia il limite complessivo di 1000 kg per campata.
L'ingombro complessivo è 1534x421x2003 mm. Le quattro campate consentono di distribuire codici, reparti o destinazioni lungo un fronte unico.
Una configurazione a quattro campate può essere suddivisa in due strutture autonome da due campate integrando i terminali mancanti e verificando gli ancoraggi.
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Va valutato il numero di codici da gestire, lo spazio disponibile, la frequenza di prelievo e la suddivisione desiderata per reparto o processo. Più campate aumentano il fronte utile ma richiedono maggiore sviluppo orizzontale.
Sì. È possibile separare il fronte aggiungendo i montanti terminali necessari con le relative piastre e verificando il nuovo schema di ancoraggio.
Solo se non si supera la portata complessiva della campata. Il limite di 50 kg vale per ogni coppia di slitte, ma deve essere rispettata contemporaneamente anche la portata per campata di 1000 kg e una corretta distribuzione dei carichi.
