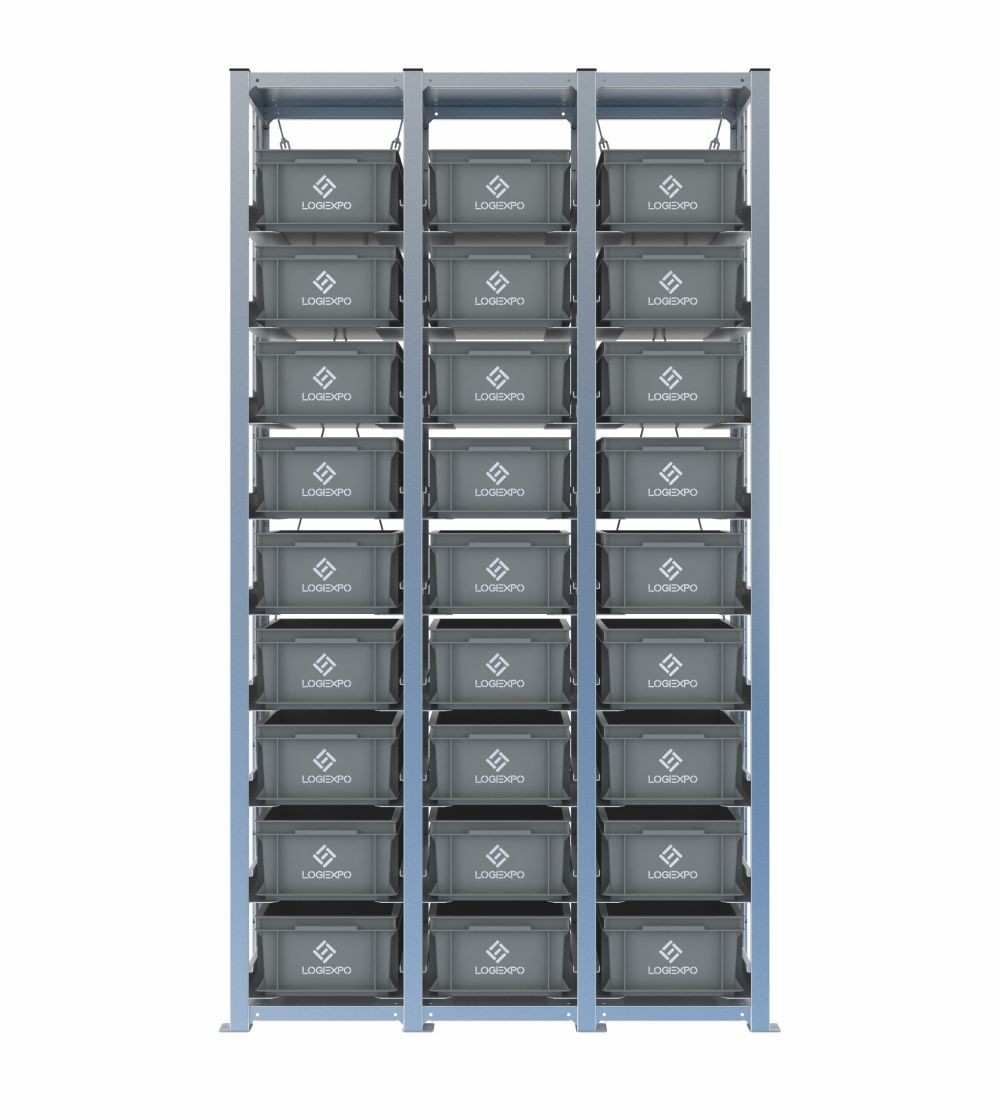

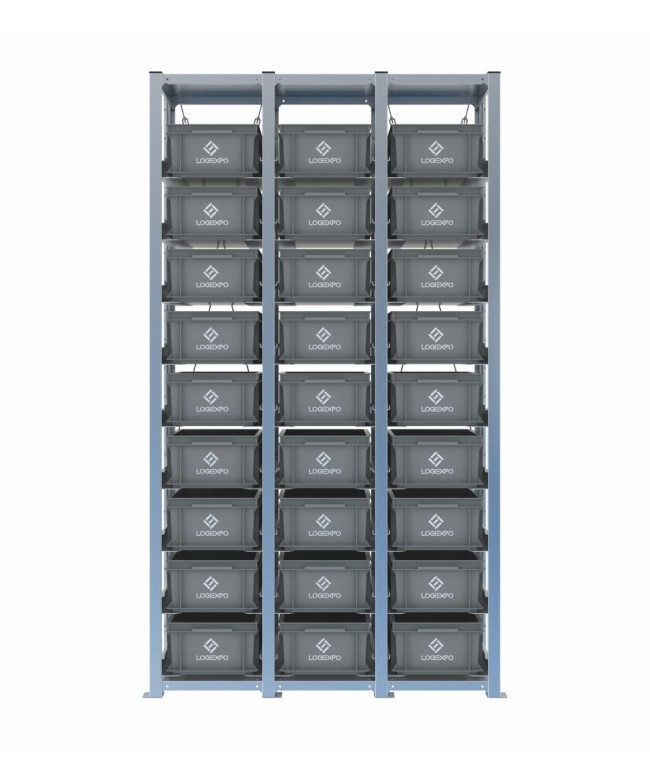

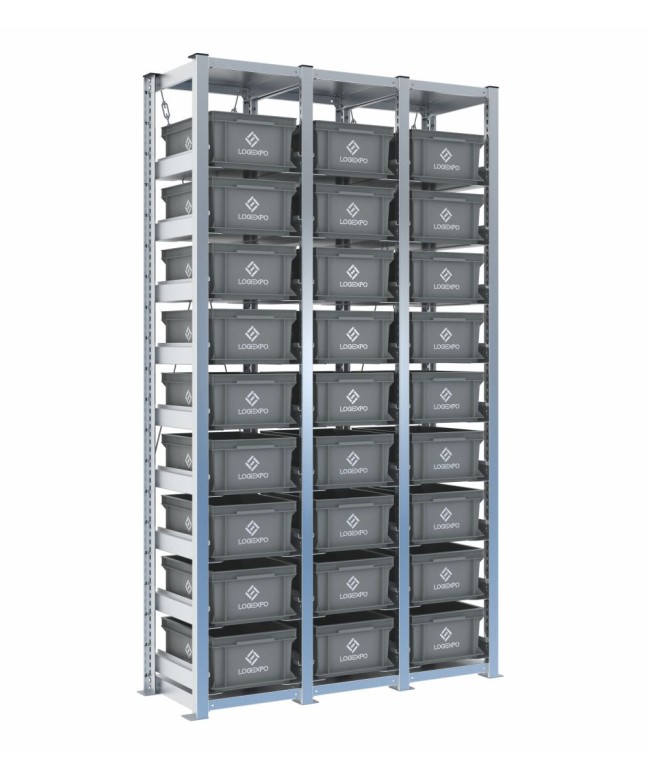

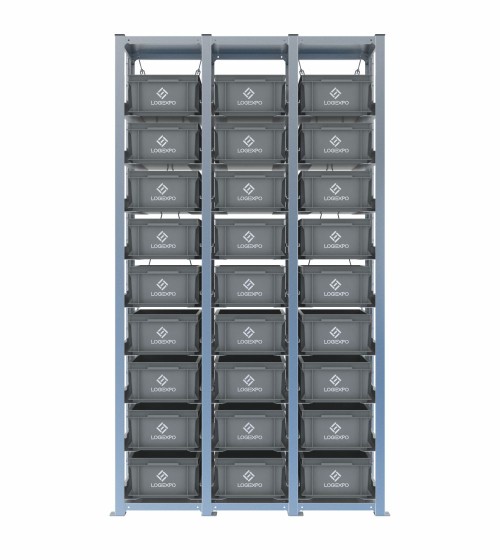

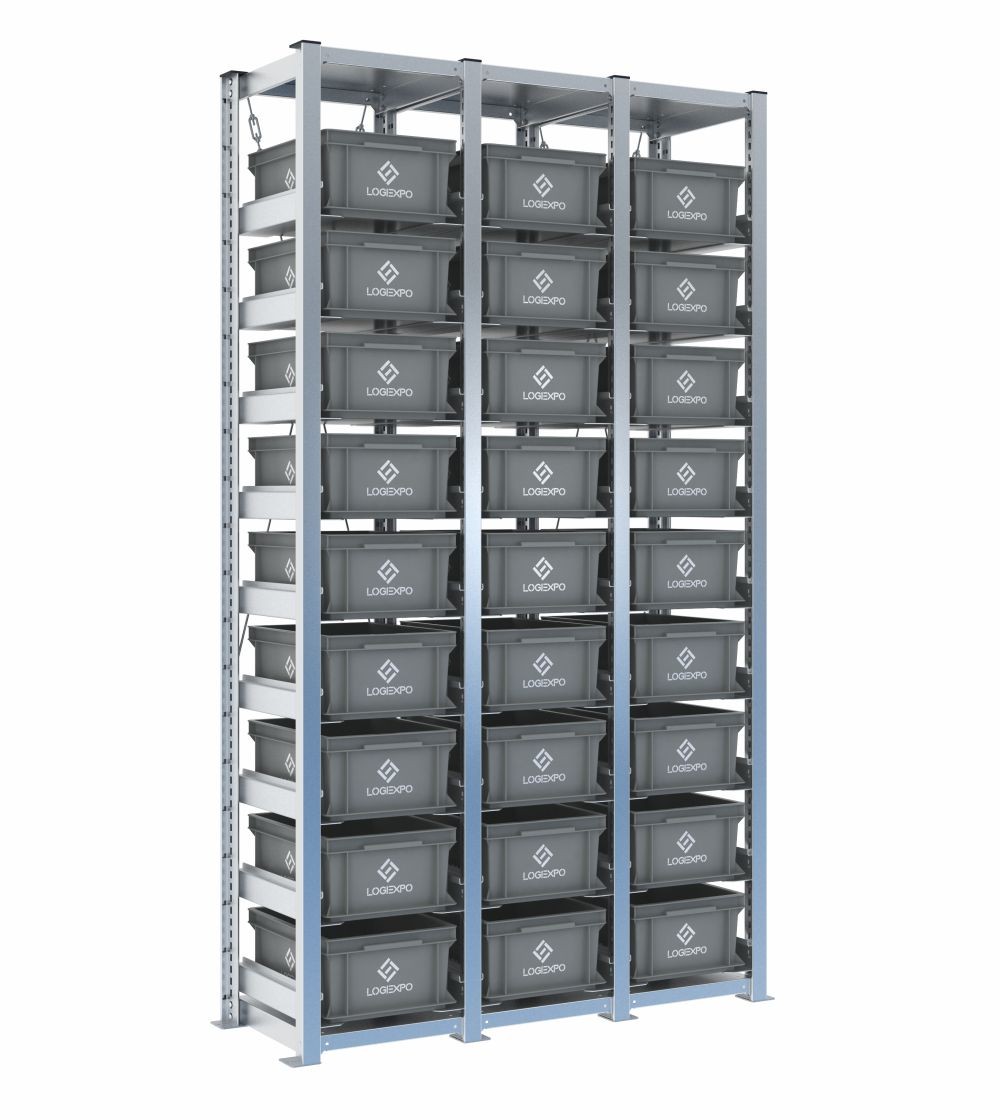

Scaffale con 27 contenitori Euro 400x300x170h – H2000, 3 campate

Scaffale H2000 con 27 contenitori Euro 400x300x170h per kit e gruppi preassemblati

Questa configurazione comprende 27 Contenitori Euro 400x300x170h su tre campate H2000, con 9 livelli per campata. Il formato è adatto a componenti di media altezza, kit, ricambi e gruppi preassemblati che richiedono più volume rispetto alle cassette da 100 o 130 mm.

Lo sviluppo verticale consente di concentrare 27 posizioni in 1172 mm di larghezza complessiva, mantenendo la profondità contenuta di 421 mm tipica della base 400x300.

Nove livelli per campata per componenti di media altezza

Le tre campate possono essere dedicate a famiglie di prodotto, fasi di assemblaggio o gruppi di ricambi. Ogni contenitore rimane indipendente e può essere rimosso senza intervenire sugli altri livelli.

L'altezza 170 mm rappresenta una soluzione intermedia tra le versioni più basse, orientate alla densità, e quelle da 220 o 320 mm, destinate a materiali più voluminosi. Questo equilibrio è utile quando si vogliono mantenere molte posizioni senza ridurre eccessivamente il volume disponibile per singola referenza.

Fronte verticale per reparto, preparazione kit e controllo dei lotti

In reparto la struttura può essere utilizzata per predisporre gruppi di materiali destinati a lavorazioni successive, kit di montaggio o ricambi suddivisi per macchina. La distribuzione su tre campate facilita la separazione fisica tra famiglie o stati di avanzamento.

Sulle H2000 le referenze più frequenti e i materiali più pesanti vanno collocati nelle quote più favorevoli alla presa; i livelli superiori sono più adatti a contenuti leggeri e meno utilizzati, compatibilmente con le procedure di movimentazione.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 3 campate, altezza reale 2003 mm;
• 27 contenitori Euro 400x300 alti 170 mm;
• 27 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 1126 mm;
• larghezza comprese le piastre: 1172 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 170 mm;
• tipo configurazione: Uniforme;
• numero di campate: 3;
• numero di contenitori: 27;
• livelli: 9 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 27 contenitori Euro 400x300x170h – H2000, 3 campate

Quali materiali conviene collocare nei livelli superiori di una H2000?

È preferibile riservare le quote superiori a referenze relativamente leggere e utilizzate meno frequentemente. Materiali pesanti o ad alta rotazione vanno normalmente collocati a quote più accessibili, tenendo conto delle modalità di movimentazione previste dall'organizzazione.

Lo scaffale può essere utilizzato in laboratori di controllo qualità o di analisi?

Sì, come sistema organizzativo per campioni, provini, kit e materiali compatibili con i contenitori. Eventuali requisiti di temperatura, contaminazione, tracciabilità, protezione o ambiente controllato devono però essere verificati separatamente in funzione del processo di laboratorio.

Come vengono montate e tensionate le crociere posteriori delle versioni H2000?

Le crociere posteriori si agganciano alle predisposizioni del ripiano superiore e dei montanti. Il tensionamento viene regolato tramite i due dispositivi filettati presenti sulle aste. Questo componente è previsto di serie sulle H2000.
