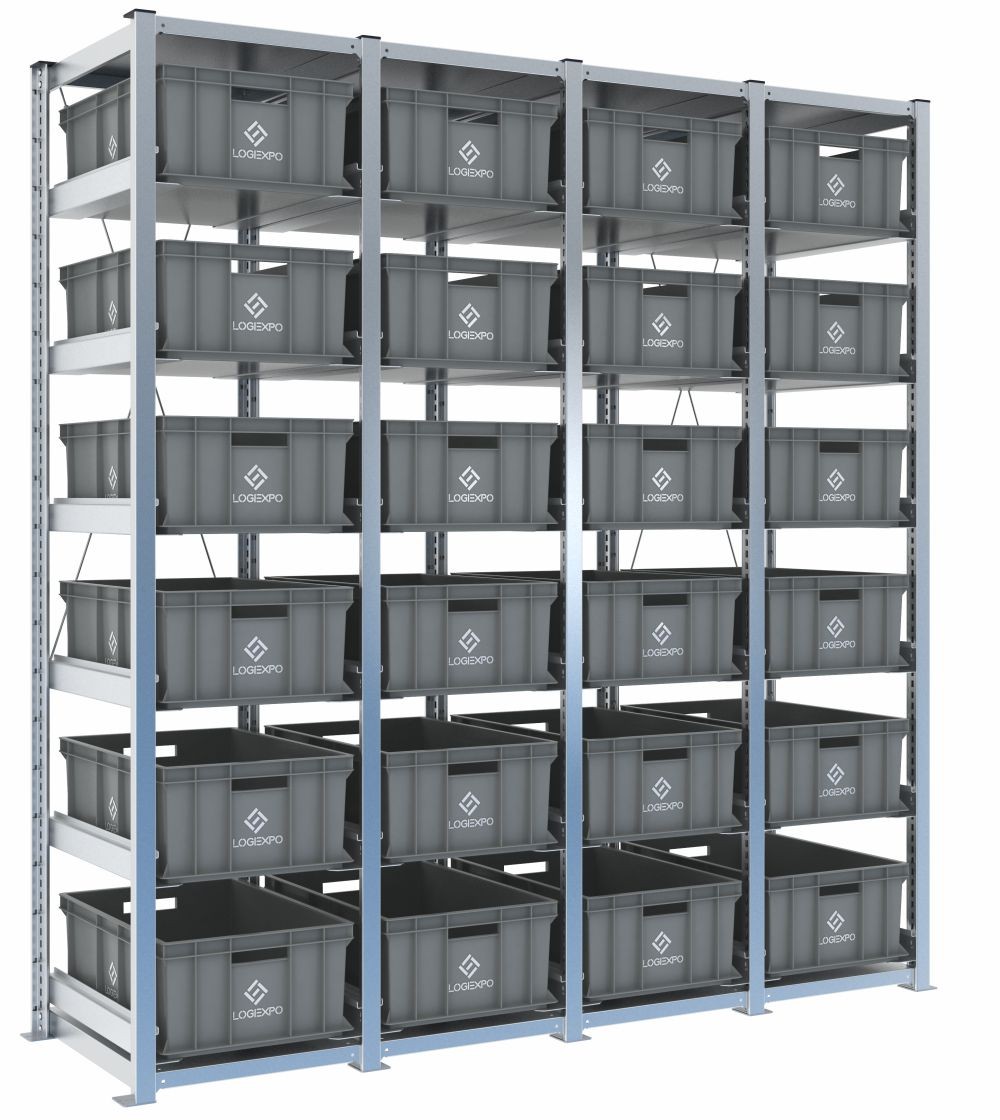

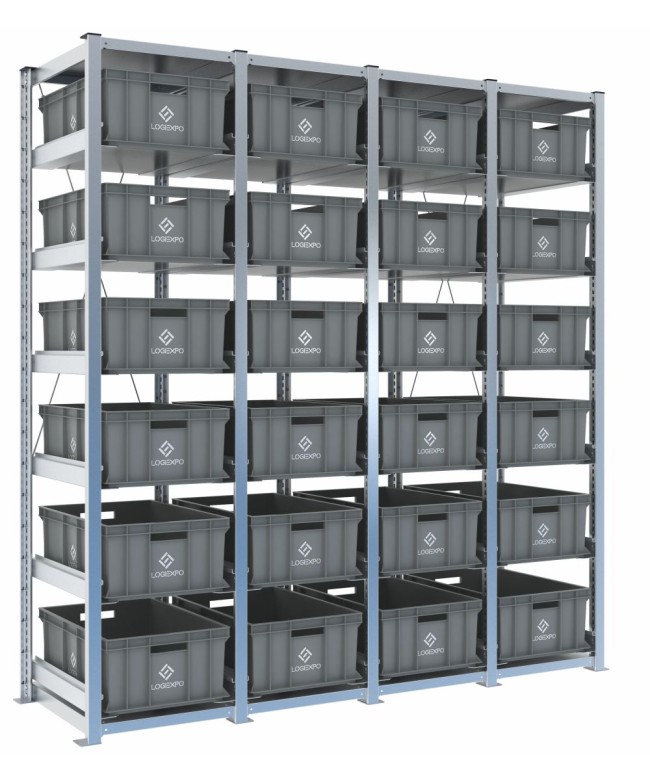

Scaffale H2000 con 24 contenitori Euro 600x400x220h su 4 campate
Questa configurazione comprende 24 Contenitori Euro 600x400x220h distribuiti su quattro campate H2000, con 6 livelli per campata. La base 600x400 e l'altezza 220 mm offrono volume per ricambi, kit, semilavorati e componenti estesi.
La scelta di sei livelli lascia maggiore luce verticale sopra ogni contenitore rispetto alle configurazioni più dense, facilitando deposito e prelievo e consentendo di gestire materiali che possono svilupparsi oltre il bordo della cassetta.

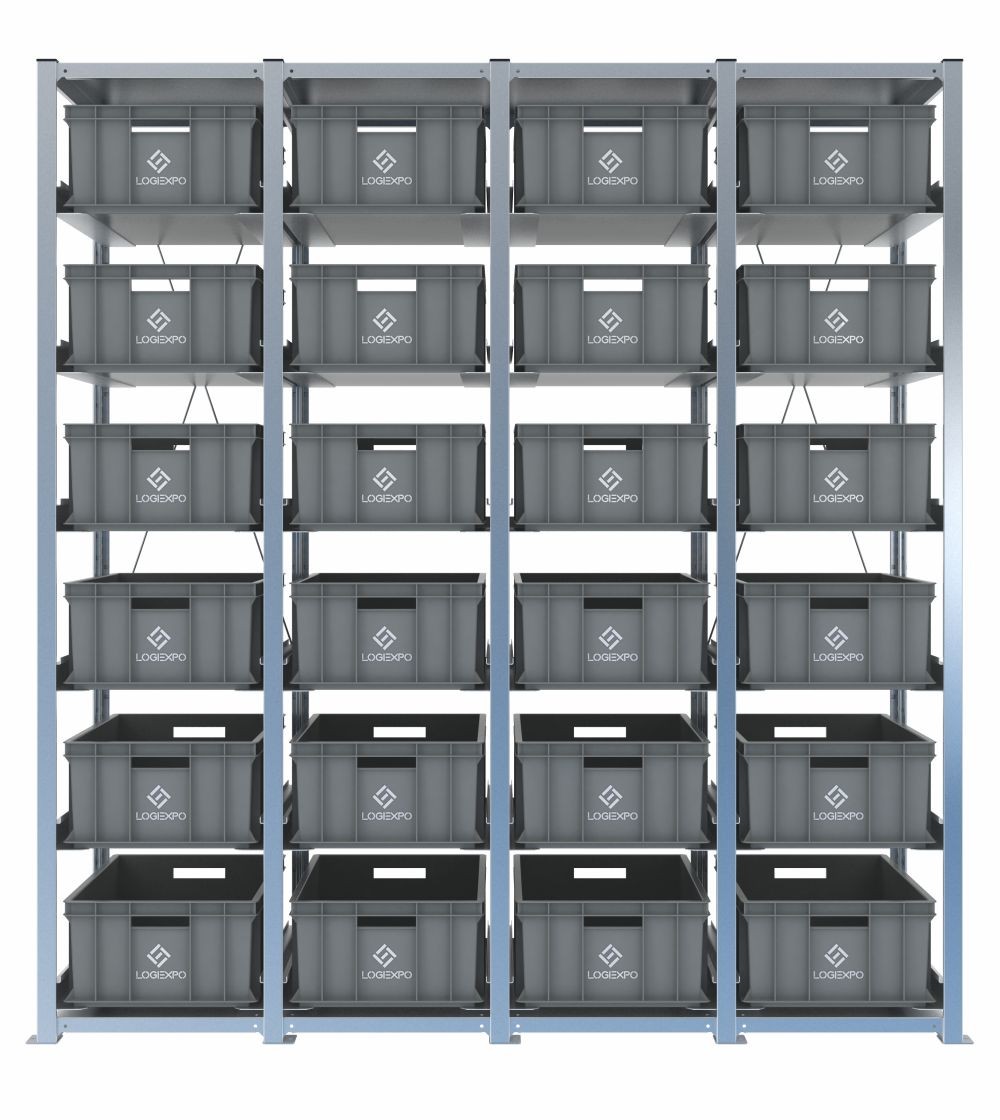

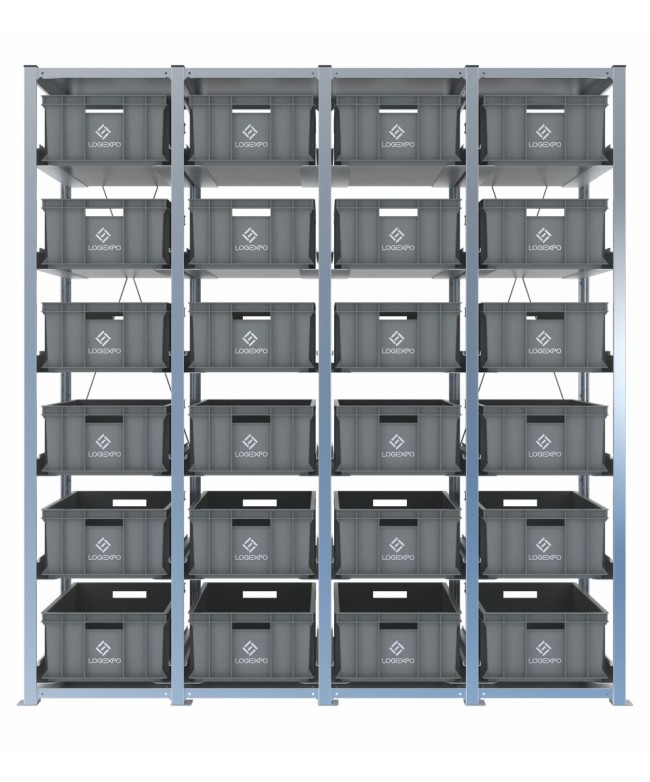

Sei livelli 600x400 per campata su un fronte da 1934 mm
Le quattro campate creano un fronte esteso per 24 gruppi di materiali con base ampia. La larghezza complessiva, comprese le piastre, è 1934 mm e deve essere valutata insieme alla profondità di 621 mm e allo spazio necessario davanti alla struttura.
La configurazione privilegia volume e accessibilità per posizione rispetto al numero massimo di contenitori installabili in H2000. È quindi indicata quando i materiali richiedono spazio verticale reale e non soltanto capacità nominale della cassetta.
Parete attrezzata per kit, lotti e ricambi medio-grandi
Le campate possono essere dedicate a reparti, macchine, commesse o famiglie di ricambi. La separazione fisica in 24 contenitori facilita l'identificazione e consente di rimuovere ogni cassetta in modo indipendente.
Per componenti che superano il bordo superiore è necessario verificare stabilità del contenuto, spazio libero sopra la cassetta e modalità di presa. I sei livelli offrono più margine verticale, ma la configurazione deve essere coerente con la geometria reale dei pezzi.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 4 campate, altezza reale 2003 mm;
- 24 contenitori Euro 600x400 alti 220 mm;
- 24 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm;
- tipo configurazione: Uniforme;
- numero di campate: 4;
- numero di contenitori: 24;
- livelli: 6 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 24 contenitori Euro 600x400x220h – H2000, 4 campate
Come gestire componenti che superano il bordo superiore del contenitore?
Occorre lasciare una luce verticale sufficiente sopra la cassetta e verificare che il componente rimanga stabile durante deposito, estrazione e movimentazione. La configurazione H2000 a 6 livelli con contenitori da 220 mm offre più spazio rispetto alla versione a 7 livelli, ma l'idoneità dipende dalla geometria reale del materiale.
Un ampliamento con nuove campate può essere realizzato sia a destra sia a sinistra?
Sì. Le quattro campate rappresentano una configurazione di catalogo, non il limite del sistema modulare. Il fronte può essere proseguito sul lato compatibile con il layout, verificando spazio disponibile, componenti terminali, crociere, nuovi ancoraggi e continuità della disposizione.
Una struttura H2000 può essere utilizzata con la stessa logica fronte/retro delle H1000?
Non come configurazione standard. Le H2000 prevedono crociere posteriori che interferiscono con un normale accesso dal retro. Eventuali soluzioni differenti devono essere valutate tecnicamente sul progetto e non possono essere dedotte dalla logica fronte/retro disponibile sulle H1000.
Per informazioni, verifica configurazioni standard o modalità di impiego particolari, il team tecnico LogiExpo è disponibile al 051 558776, via e-mail a info@logiexpo.it oppure tramite il [modulo di contatto].
