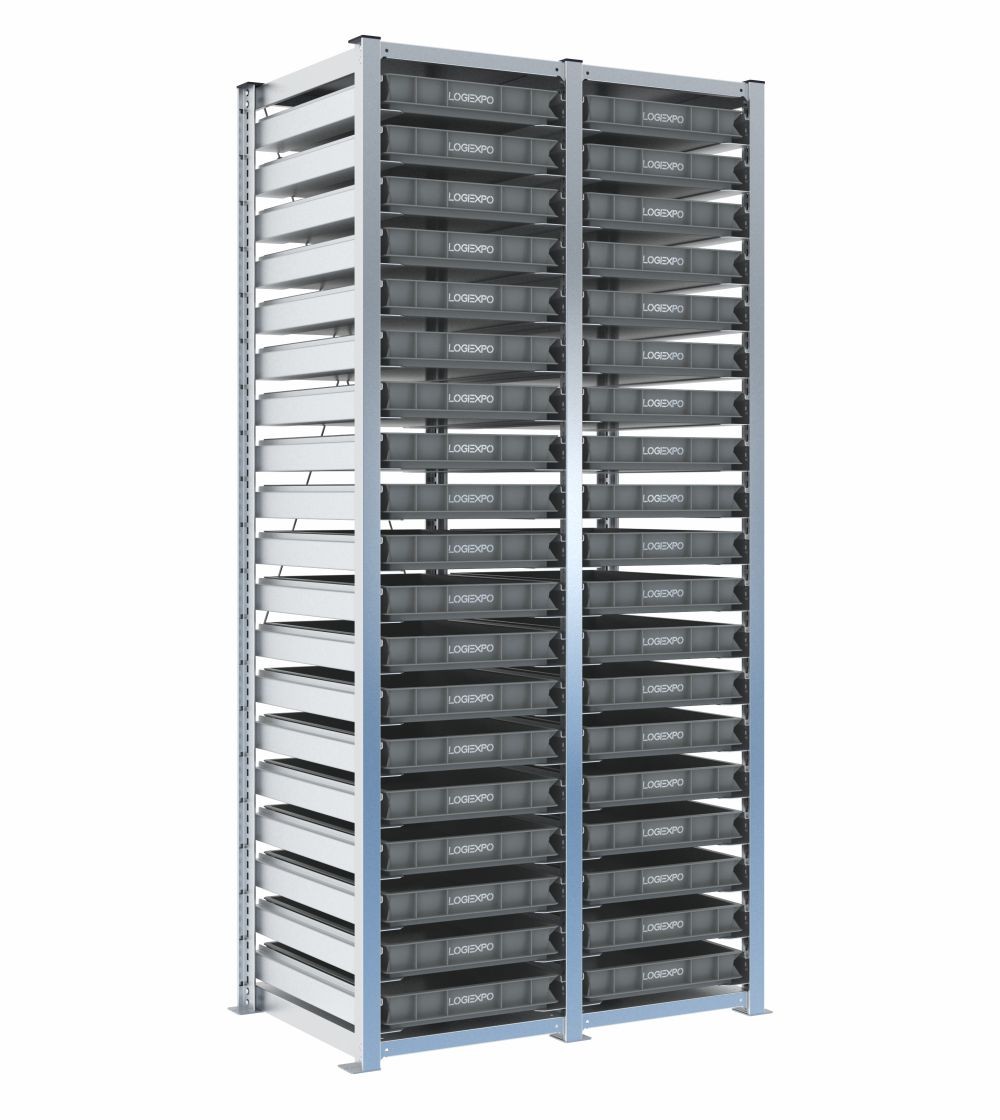

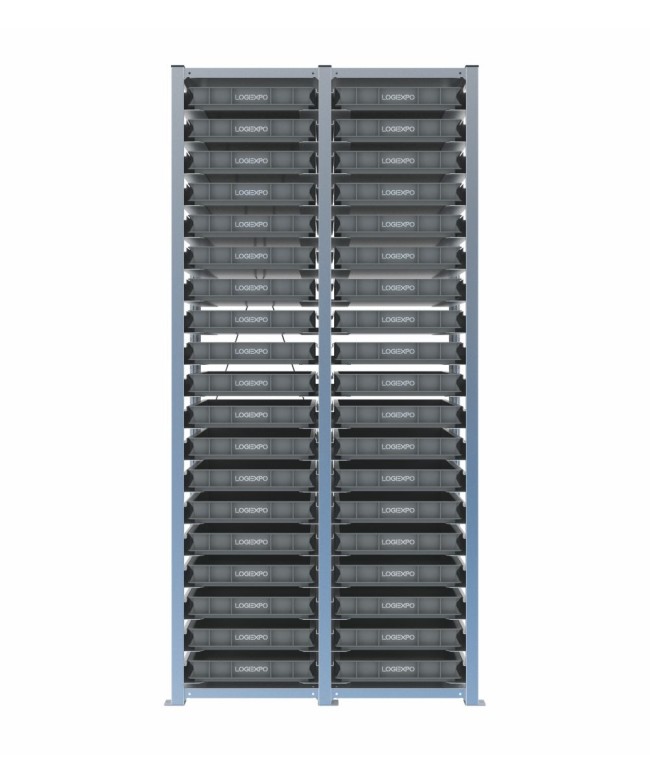

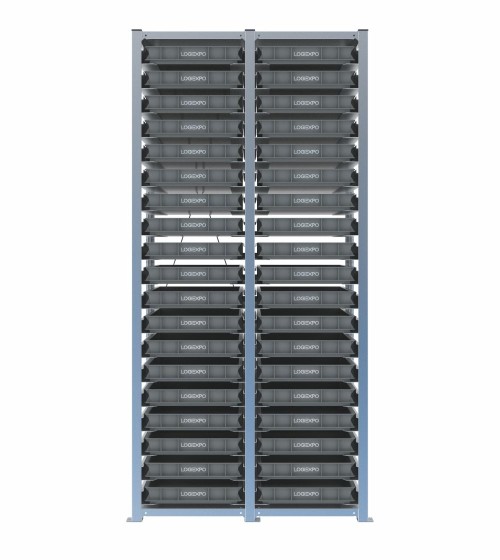

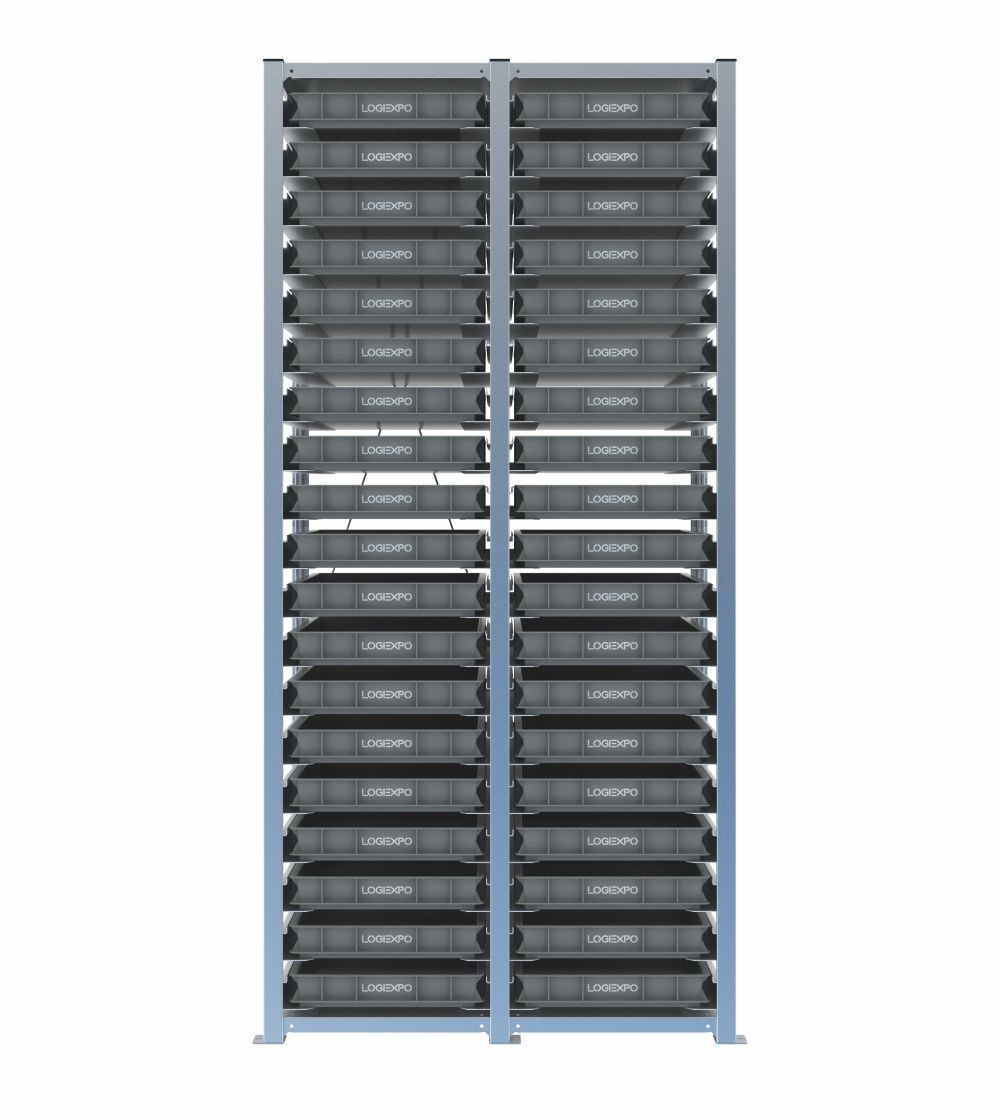

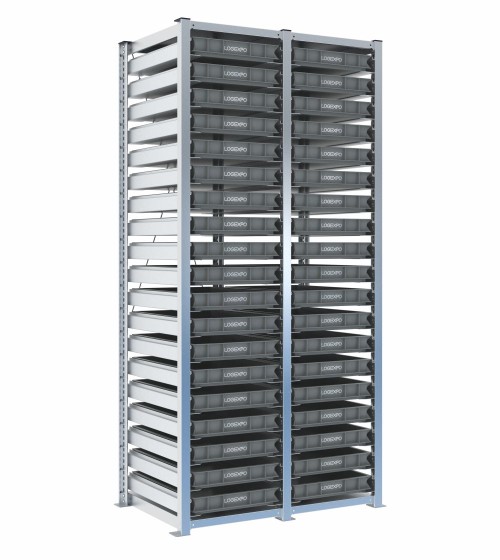

Scaffale con 38 contenitori Euro 600x400x70h – H2000, 2 campate

Scaffale H2000 con 38 contenitori Euro 600x400x70h ad alta densità

Questa configurazione comprende 38 Contenitori Euro 600x400x70h distribuiti su due campate H2000, con 19 livelli per campata. È la combinazione che privilegia maggiormente il numero di posizioni quando servono una base ampia e un contenitore molto ribassato.

Il formato è adatto a componenti piatti, campioni, provini, kit bassi, documentazione tecnica associata a materiali e referenze che devono rimanere visibili e separate in molti livelli.

Diciannove livelli per campata su base 600x400

Le due campate offrono 38 posizioni indipendenti in una larghezza complessiva di 1010 mm. La base 600x400 fornisce una superficie doppia rispetto al formato 400x300, mentre l'altezza 70 mm limita lo sviluppo verticale di ogni singolo contenitore.

Questa densità è utile quando il materiale è basso e la priorità è separare molti codici, lotti o campioni. Se la presa richiede maggiore spazio sopra la cassetta, il numero di livelli può essere ridotto riposizionando le slitte.

Campioni, componenti piatti e gruppi di referenze correlate

Le due campate possono essere dedicate a due famiglie, due linee di prodotto o due gruppi di campioni, mantenendo ogni unità identificabile e accessibile senza sovrapposizione.

Per applicazioni di laboratorio, controllo qualità o campionatura devono essere valutati separatamente gli eventuali requisiti ambientali e di protezione: la scaffalatura svolge una funzione organizzativa e non attribuisce condizioni di conservazione specifiche.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 2 campate, altezza reale 2003 mm;
• 38 contenitori Euro 600x400 alti 70 mm;
• 38 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 964 mm;
• larghezza comprese le piastre: 1010 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 70 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 38;
• livelli: 19 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 38 contenitori Euro 600x400x70h – H2000, 2 campate

Un contenitore può rimanere parzialmente estratto durante il prelievo?

Può essere mantenuto in posizione parzialmente estratta durante l'operazione quando la configurazione e il carico lo consentono. Il kit anteriore anti-sfilamento opzionale può essere utile per limitare la fuoriuscita completa, ma non è un dispositivo obbligatorio per ogni applicazione.

Lo scaffale può essere impiegato come archivio fisico di campionari?

Sì, quando dimensioni, peso, identificazione e modalità di protezione dei campioni sono compatibili con i contenitori da 70 mm. Le 38 posizioni permettono una catalogazione molto frazionata, ma eventuali requisiti di conservazione devono essere definiti dal materiale e dal contesto.

Con 19 coppie di slitte per campata, ciascuna può essere caricata fino a 50 kg?

Il limite di 50 kg vale per ogni coppia di slitte con carico uniformemente distribuito, ma deve essere rispettata anche la portata verticale della campata. In questa configurazione 19×50 kg corrispondono a 950 kg teorici per campata, quindi inferiori ai 1000 kg; restano comunque da rispettare distribuzione dei carichi, contenitori e ancoraggio.
