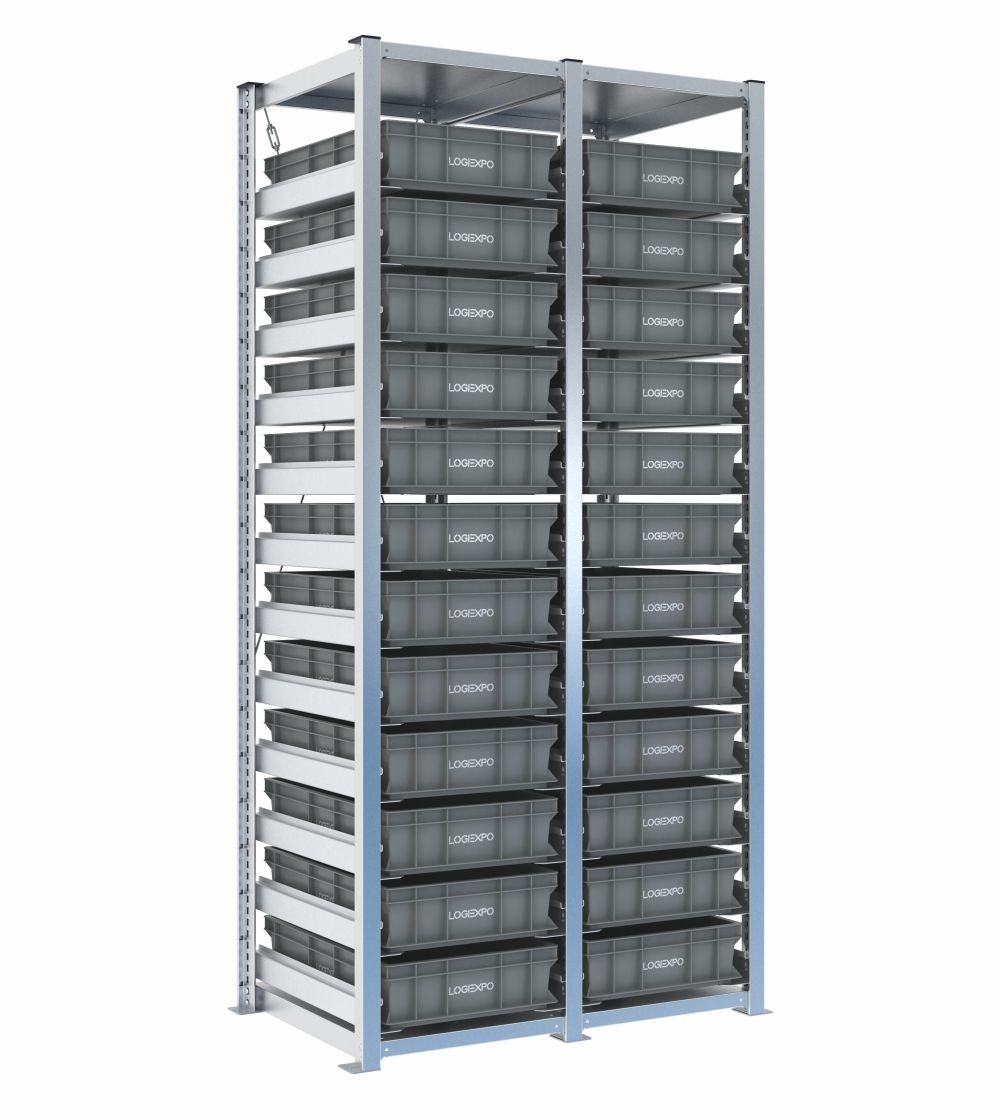

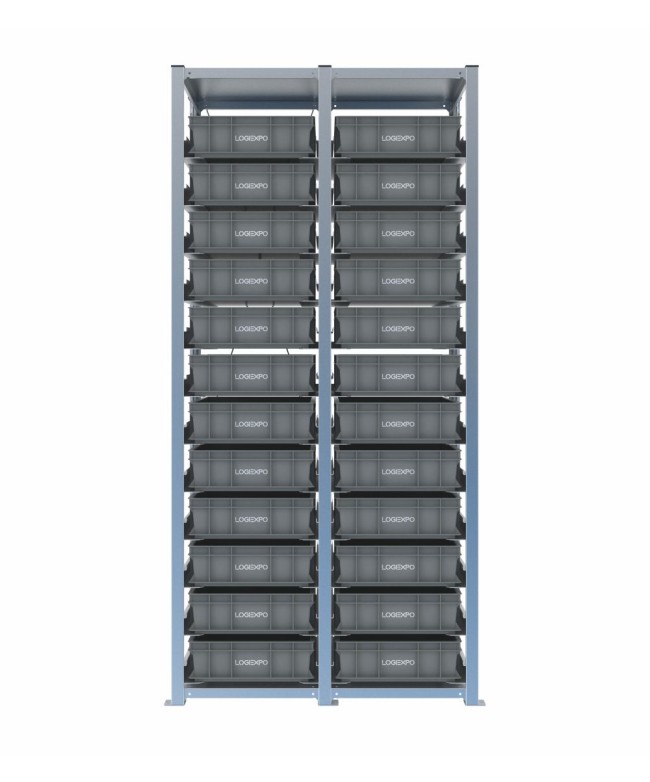

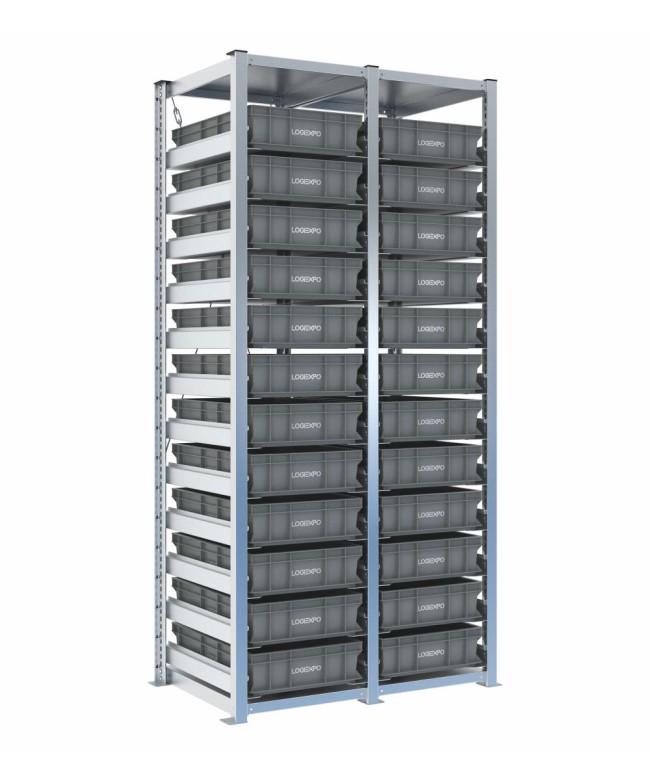

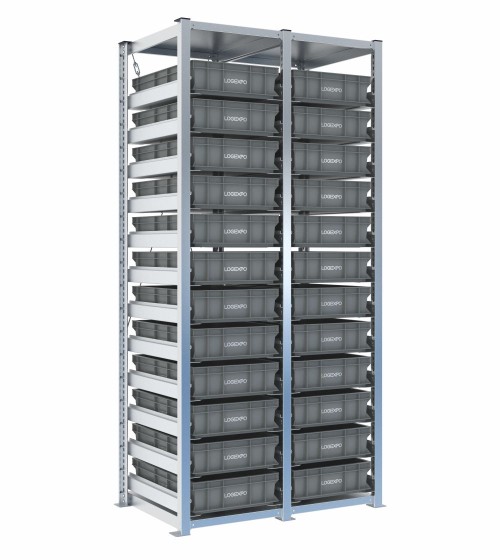

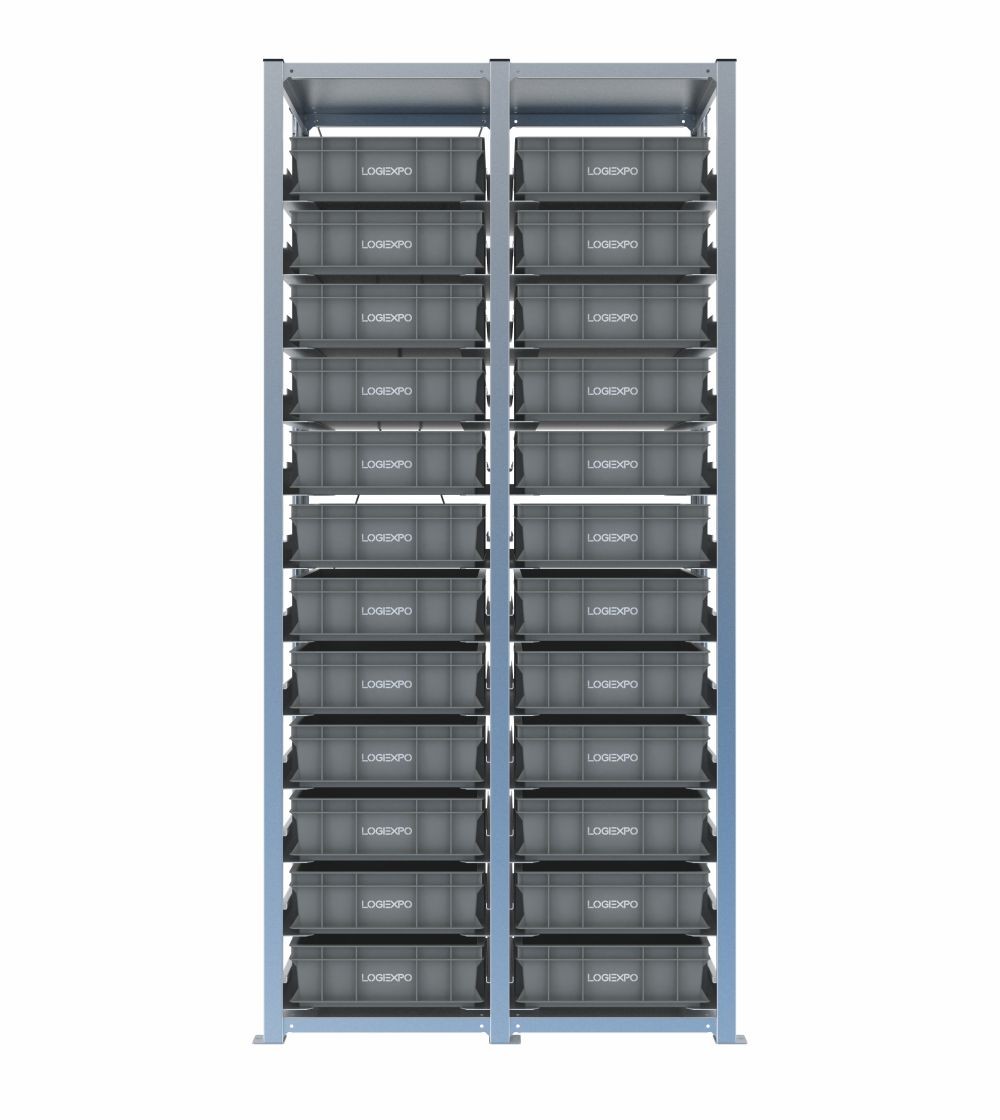

Scaffale H2000 con 24 contenitori Euro 600x400x130h per scorte operative
Questa configurazione comprende 24 Contenitori Euro 600x400x130h distribuiti su due campate H2000, con 12 livelli per campata. L'altezza 130 mm consente di combinare un numero elevato di posizioni con una base ampia per kit, consumabili e scorte operative.
Lo sviluppo verticale concentra ventiquattro contenitori in una larghezza complessiva di 1010 mm, adatta a pareti attrezzate e aree di rifornimento.
Dodici livelli per campata per sfruttare lo sviluppo verticale
Le due campate possono separare due famiglie di materiali, due flussi o due aree di rifornimento. Ogni cassetta è accessibile indipendentemente e può essere rimossa per trasferire il materiale verso la fase successiva.
La configurazione mantiene una profondità di 621 mm e sfrutta l'altezza H2000 quando lo spazio a parete è più disponibile del fronte orizzontale.
Scorte operative, consumabili e rifornimento di linea
La struttura è adatta a contenitori che devono alimentare montaggio, manutenzione o produzione, organizzati per codice, lotto o destinazione. Le quote più facilmente raggiungibili possono essere riservate ai materiali a maggiore frequenza.
La distribuzione dei carichi deve rispettare contemporaneamente la portata dei singoli livelli e quella complessiva della campata.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 2 campate, altezza reale 2003 mm;
- 24 Contenitori Euro 600x400 alti 130 mm;
- 24 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 130 mm;
- tipo configurazione: Uniforme;
- numero di campate: 2;
- numero di contenitori: 24;
- livelli: 12 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 24 Contenitori Euro 600x400 130h – H2000, 2 campate
Come si combina la portata delle slitte con i 1000 kg di portata della campata?
I due limiti devono essere rispettati contemporaneamente. Ogni coppia di slitte può sostenere fino a 50 kg con carico uniformemente distribuito, mentre la portata per campata è 1000 kg; un limite non sostituisce l'altro.
Perché le strutture H2000 prevedono crociere posteriori?
Le crociere posteriori contribuiscono alla stabilizzazione della struttura alta e fanno parte della configurazione H2000. Devono essere correttamente montate e tensionate secondo il sistema previsto.
Può essere utilizzato per contenitori vuoti in attesa di riutilizzo?
Sì. La struttura può organizzare contenitori vuoti per formato, reparto o destinazione prima del successivo ciclo di impiego, mantenendoli separati e facilmente prelevabili.
