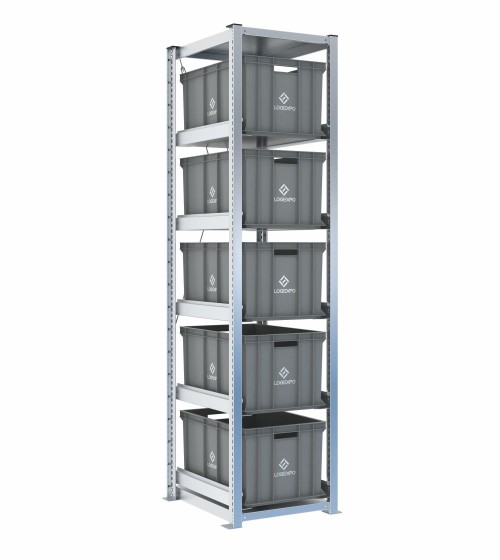

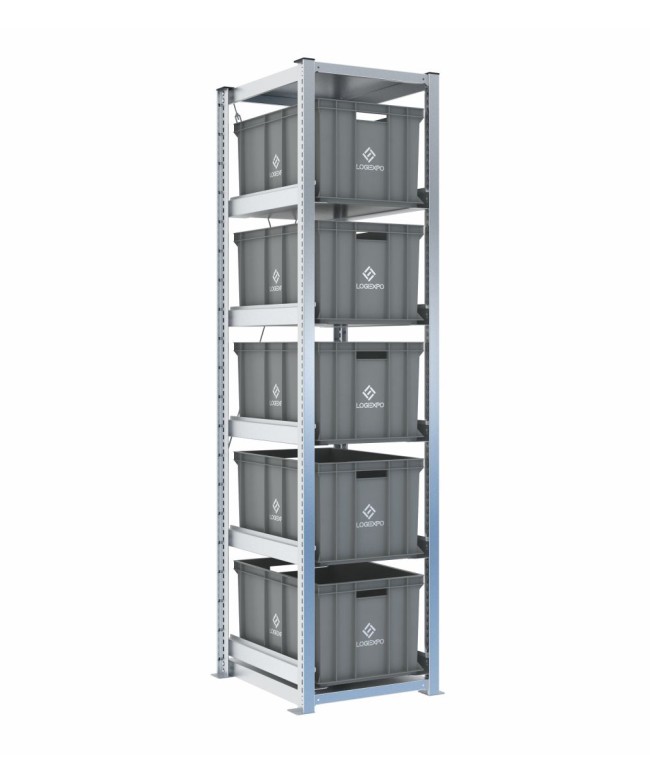

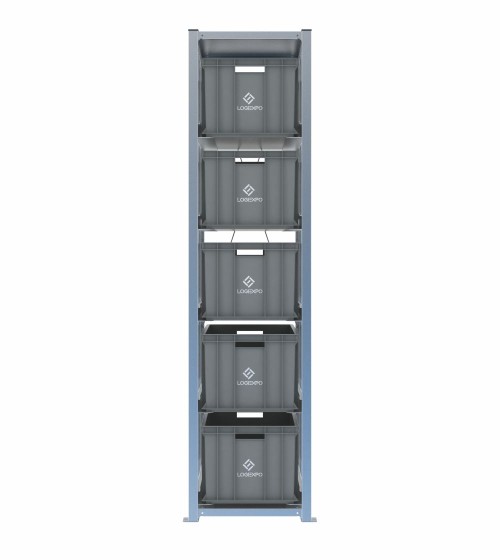

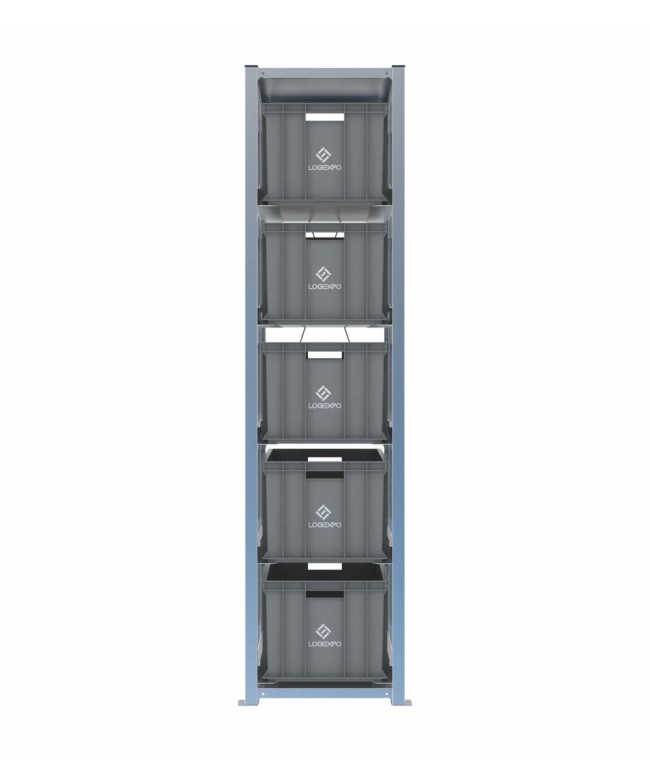

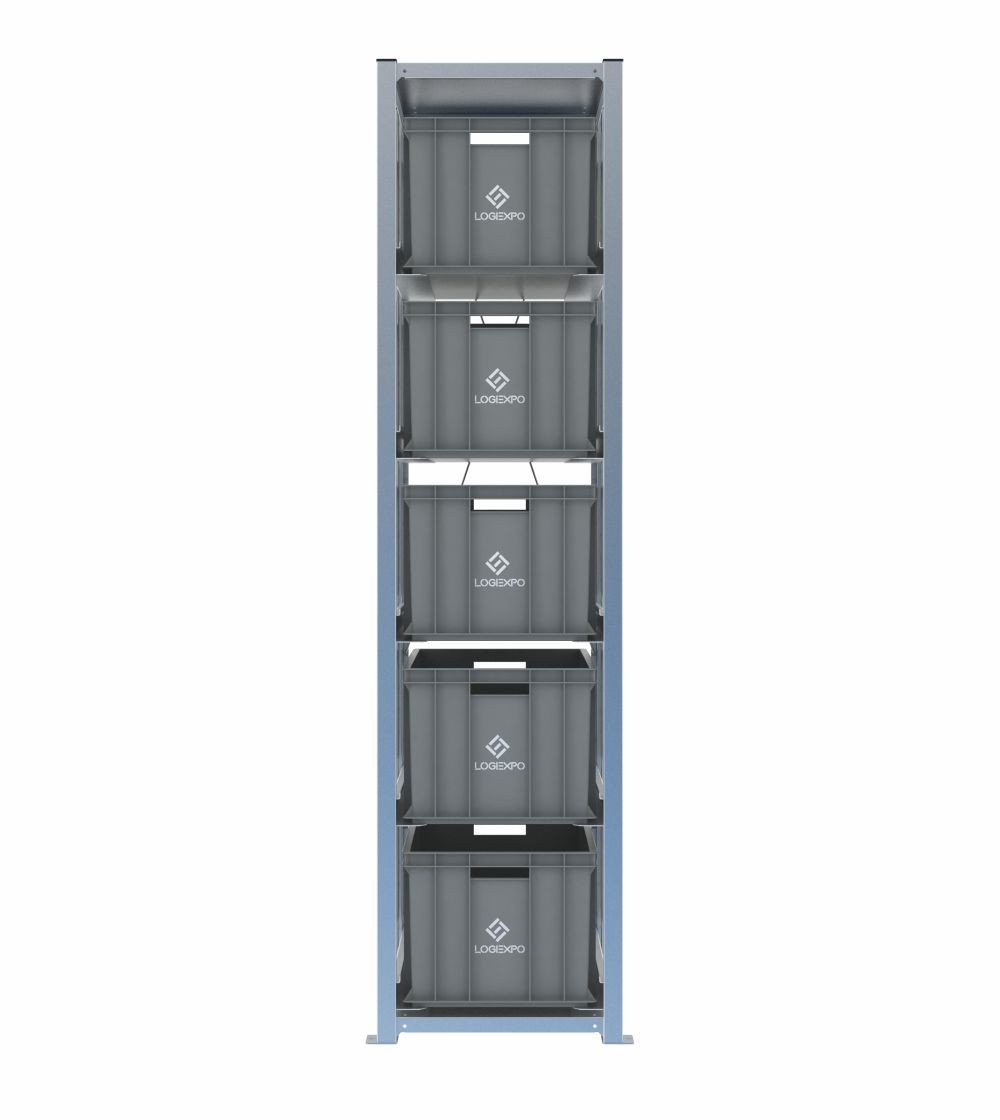

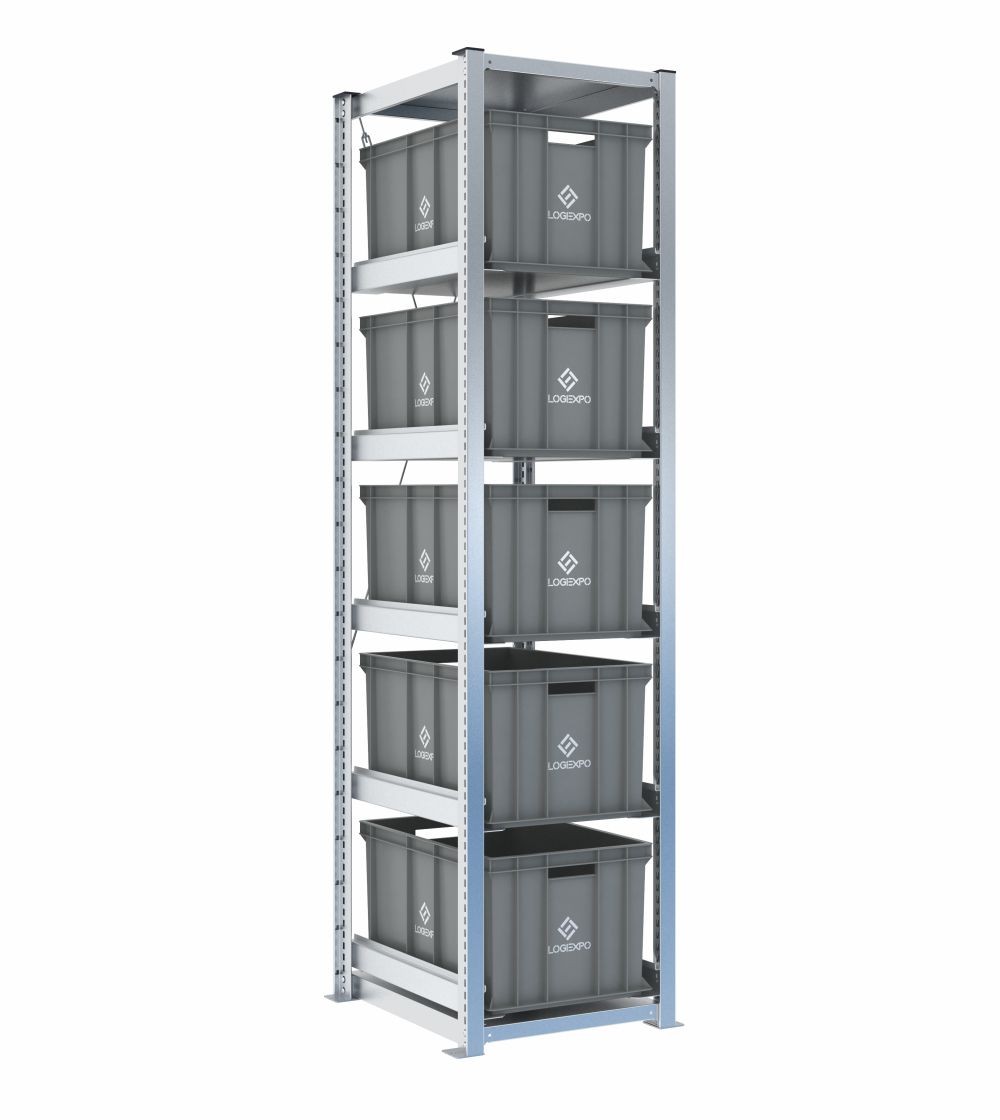

Scaffale H2000 a una campata per materiali ad alto volume unitario
Questa configurazione comprende 5 contenitori Euro 600x400x320h disposti su una campata alta 2003 mm. Il prodotto concentra cinque cassette profonde in altezza su una base a ridotto sviluppo frontale, risultando adatto a ricambi, gruppi preassemblati e materiali che richiedono volume per singola referenza.
La base 600x400 mm offre una superficie ampia, mentre l’altezza 320 mm permette di contenere componenti più alti rispetto alle versioni da 170 o 220 mm. La configurazione privilegia il volume di ogni cassetta, non il numero massimo di livelli.
Ingombro complessivo e sfruttamento verticale
Le dimensioni totali sono 548x621x2003 mm, comprese le piastre di base. La struttura misura 502 mm in larghezza e la profondità di 621 mm è dimensionata per i contenitori Euro 600x400.
La campata può essere inserita lungo una parete, in un corridoio tecnico o in un’area ricambi dove lo spazio lineare è limitato ma è disponibile altezza. Il layout deve considerare l’accessibilità ai livelli superiori e la profondità necessaria per estrarre cassette da 600x400 mm.
Cinque contenitori h 320 mm per referenze voluminose
I cinque livelli hanno la stessa altezza. La configurazione uniforme è adatta quando le referenze presentano esigenze di contenimento simili e richiedono cassette alte, evitando variazioni nella distanza tra i livelli.
I contenitori con altezza 320 mm possono essere destinati a ricambi voluminosi, confezioni tecniche, gruppi di componenti o materiali che non trovano spazio adeguato nei formati più bassi. Il contenuto deve comunque essere compatibile con la portata della coppia di slitte e con le modalità di movimentazione manuale.
Organizzazione delle quote di prelievo
In una struttura H2000 la collocazione delle referenze deve tenere conto della frequenza d’uso. I materiali movimentati più spesso dovrebbero essere assegnati alle quote più facilmente raggiungibili, mentre i livelli estremi possono essere riservati a codici meno frequenti.
La distribuzione deve inoltre considerare peso, forma e stabilità del contenuto. Lo scaffale fornisce il supporto strutturale, ma non sostituisce le procedure interne previste per la movimentazione dei materiali.
Slitte regolabili e possibilità di riallestimento
Le cassette poggiano su coppie di slitte in acciaio spessore 20/10, agganciate ai montanti mediante asole verticali. Il passo di 25 mm consente di modificare in futuro la posizione dei livelli e di adottare contenitori più bassi, aumentando il numero di cassette nella campata.
La nervatura a Z guida lo scorrimento. Il fermo posteriore di fine corsa limita l’uscita sul retro e i perni di sicurezza contrastano lo sganciamento involontario delle slitte.
Struttura H2000 in acciaio zincato
I componenti strutturali sono realizzati in acciaio DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346. I montanti hanno sezione chiusa a T 40x60 mm e spessore 12/10; basamento e ripiano superiore sono in lamiera 12/10.
La versione H2000 è normalmente fornita senza tappi superiori, perché questa finitura non è prevista come dotazione standard. I tappi possono essere aggiunti mediante kit opzionale.
Portate, ancoraggio e sicurezza
Ogni coppia di slitte ha una portata massima di 50 kg con carico uniformemente distribuito. La capacità verticale dichiarata della campata è di 2000 kg. Il carico deve essere verificato considerando anche il contenitore, la distribuzione del materiale e le condizioni di utilizzo.
Le piastre di base sono predisposte per il fissaggio a pavimento. Gli ancoraggi non sono inclusi e devono essere scelti in funzione della pavimentazione. Il kit anteriore anti-sfilamento è disponibile come accessorio per limitare la fuoriuscita involontaria delle cassette.
Componenti inclusi e accessori opzionali
- struttura H2000 a 1 campata, altezza reale 2003 mm;
- 5 contenitori Euro 600x400x320h;
- 5 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- basamento, ripiano superiore e piastre predisposte per il fissaggio;
- kit tappi superiori disponibile su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 502 mm;
- larghezza comprese le piastre: 548 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 320 mm;
- numero di campate: 1;
- numero di contenitori: 5;
- livelli: 5;
- passo di regolazione: 25 mm;
- portata massima per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale della campata: 2000 kg;
- materiale: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio: piastre predisposte; ancoraggi non inclusi;
- produzione: Made in Italy in stabilimenti con sistemi di gestione certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione del produttore fino a 10 anni sui soli componenti della scaffalatura.
FAQ sullo scaffale H2000 con 5 contenitori Euro 600x400x320h
Quando scegliere questa versione invece della H1000 con contenitori da 320 mm di altezza?
La versione H2000 utilizza la stessa impronta a pavimento della campata 600x400 ma ospita cinque contenitori invece dei due previsti nella configurazione H1000 corrispondente. La H1000 è preferibile quando si vuole mantenere tutto il materiale a quote basse e il numero di referenze è limitato.
La campata può essere ampliata con una seconda unità?
Sì. Il sistema è modulare e può essere esteso lateralmente. L’ampliamento richiede la verifica dello spazio, delle crociere posteriori, della continuità delle piastre e del sistema di ancoraggio previsto per l’insieme.
Cosa cambia se in futuro diminuisce il volume per singola referenza?
Le slitte possono essere riposizionate a passo 25 mm e la campata può essere riallestita con contenitori più bassi, aumentando il numero di livelli. La modifica richiede cassette compatibili con la base 600x400 mm e una nuova verifica della distribuzione verticale.
