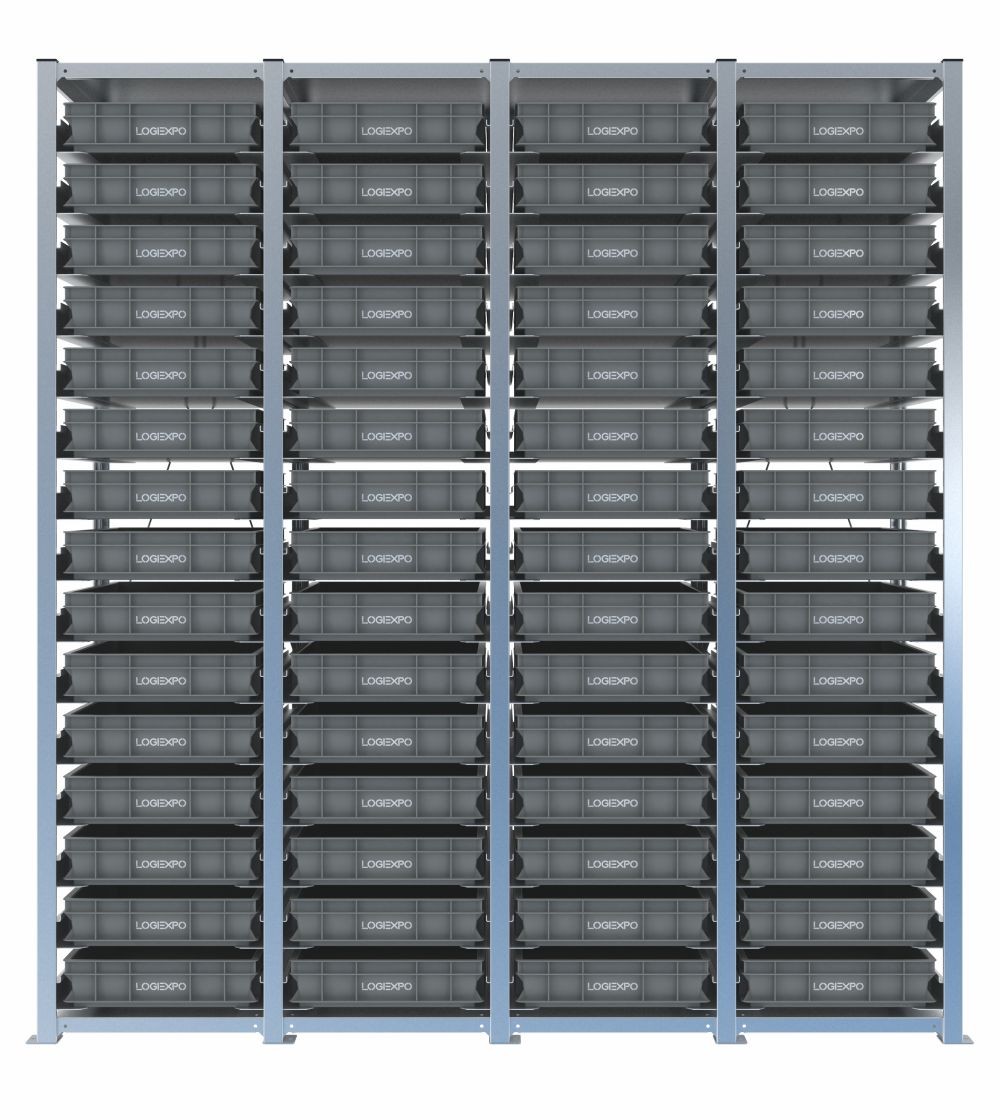

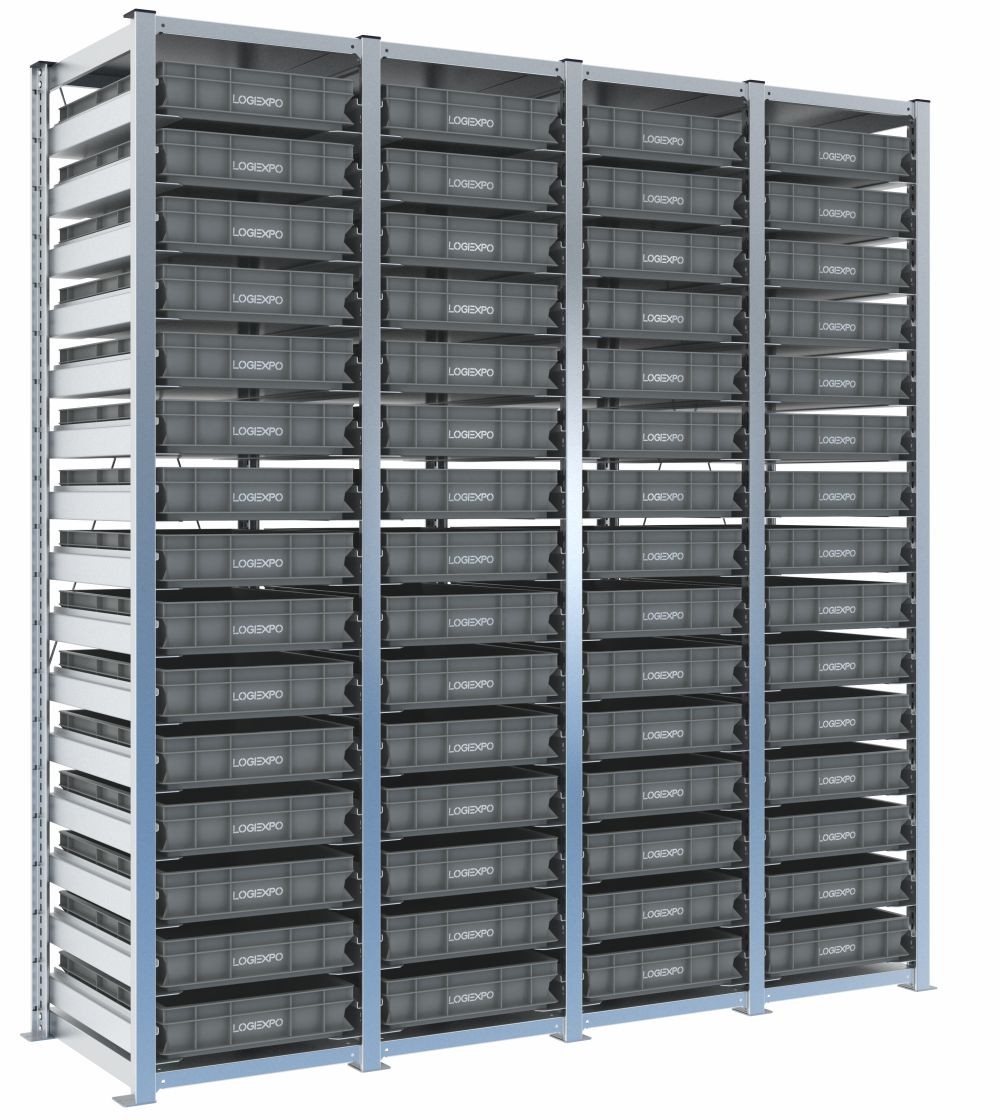

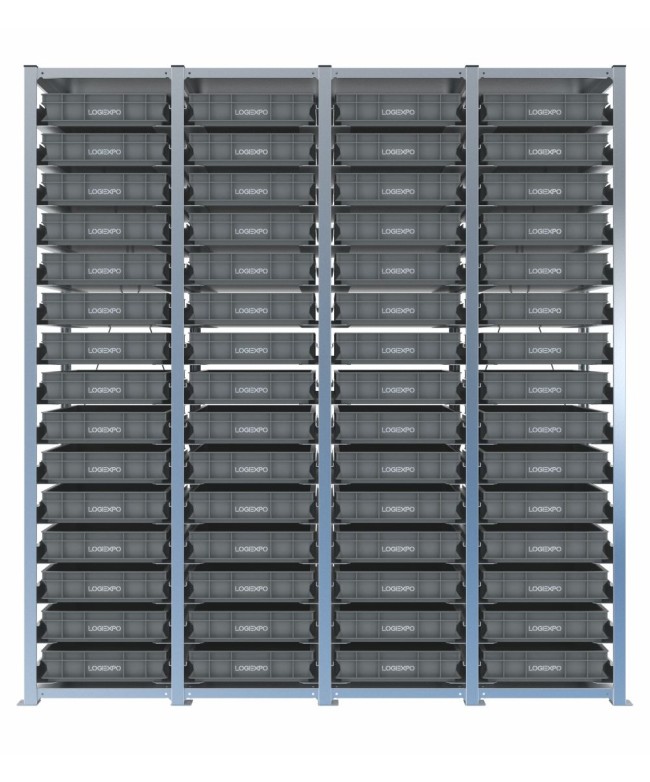

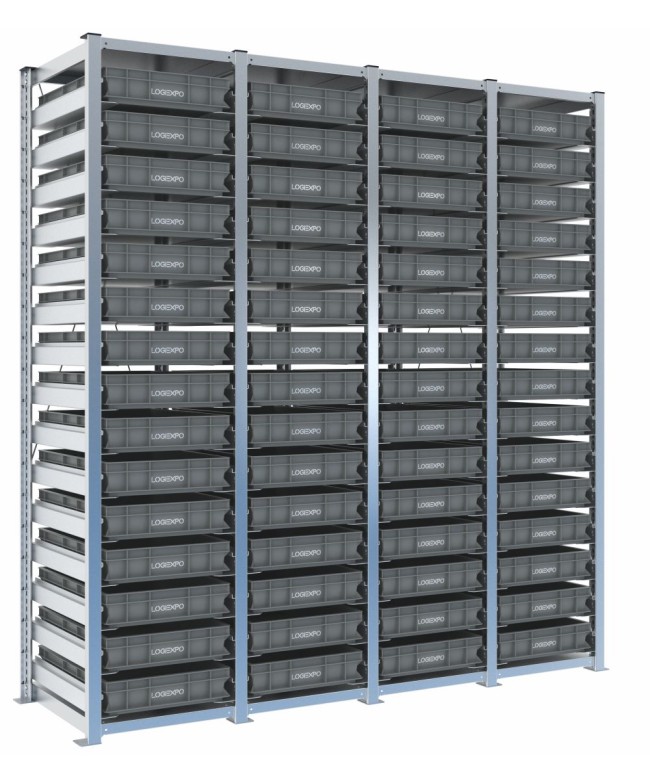

Scaffale con 60 contenitori Euro 600x400x100h – H2000, 4 campate

Scaffale H2000 con 60 contenitori Euro 600x400x100h ad alta densità

Questa configurazione comprende 60 Contenitori Euro 600x400x100h distribuiti su quattro campate H2000, con 15 livelli per campata.

Combina ampia superficie per singola posizione e altezza contenuta, concentrando molte referenze nello stesso sviluppo verticale.

Quindici livelli per campata su base 600x400

La configurazione è adatta quando servono molte posizioni ma i materiali occupano poco volume verticale. Il criterio di scelta cambia rispetto a pochi kit molto voluminosi, che richiederebbero contenitori più alti e meno livelli.

Le quattro campate possono essere utilizzate anche come buffer manuale vicino a sistemi automatici, mantenendo accesso diretto ai contenitori.

Buffer manuale e supermarket per molte referenze

L'ingombro complessivo è 1934x621x2003 mm. La struttura è adatta a pareti attrezzate, aree di picking e buffer di processo.

Le crociere posteriori H2000 devono essere montate e correttamente tensionate durante l'installazione.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 4 campate, altezza reale 2003 mm;
• 60 Contenitori Euro 600x400 alti 100 mm;
• 60 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 1888 mm;
• larghezza comprese le piastre: 1934 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 4;
• numero di contenitori: 60;
• livelli: 15 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 60 Contenitori Euro 600x400 100h – H2000, 4 campate

Come cambia il criterio di scelta tra molte referenze piccole e pochi kit voluminosi?

Molte referenze basse favoriscono più livelli e contenitori di altezza ridotta; pochi kit voluminosi richiedono invece maggiore capacità per posizione e quindi meno livelli.

Lo scaffale può essere utilizzato come buffer manuale vicino a un magazzino automatico?

Sì. Può fungere da area di interfaccia manuale per contenitori in attesa di ingresso, uscita, controllo o lavorazione, purché il flusso sia organizzato e compatibile con gli spazi disponibili.

Come vengono montate e tensionate le crociere posteriori delle versioni H2000?

Le crociere si collegano alla struttura posteriore e vengono tensionate mediante i dispositivi filettati previsti, in modo da contribuire alla stabilizzazione del fronte H2000.
