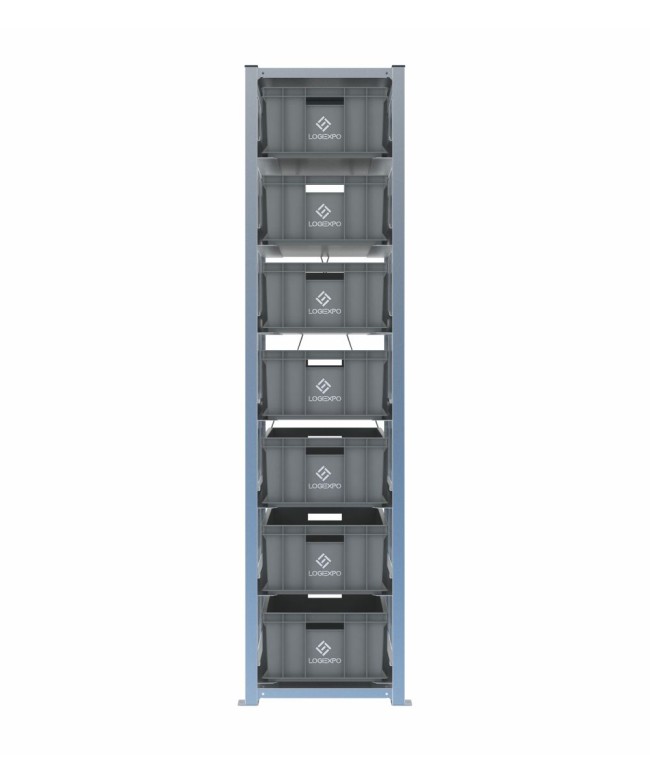

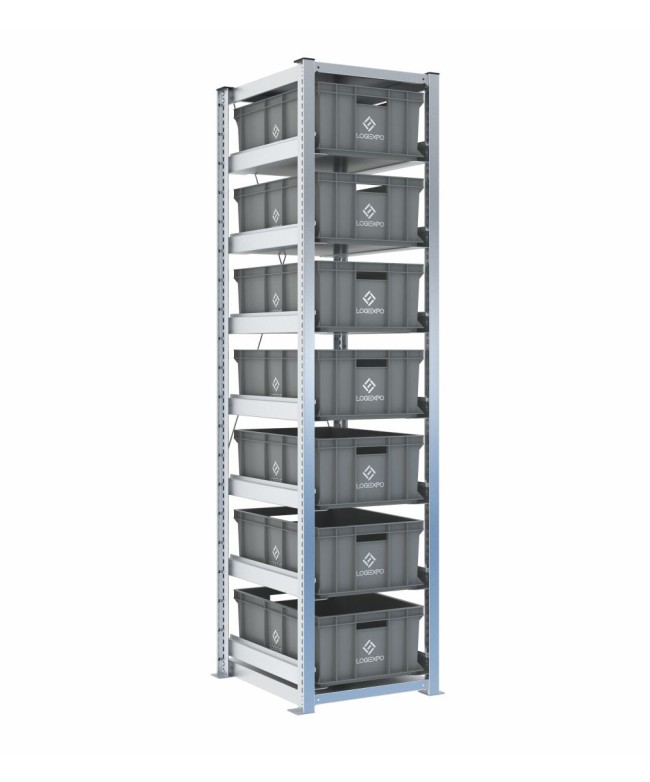

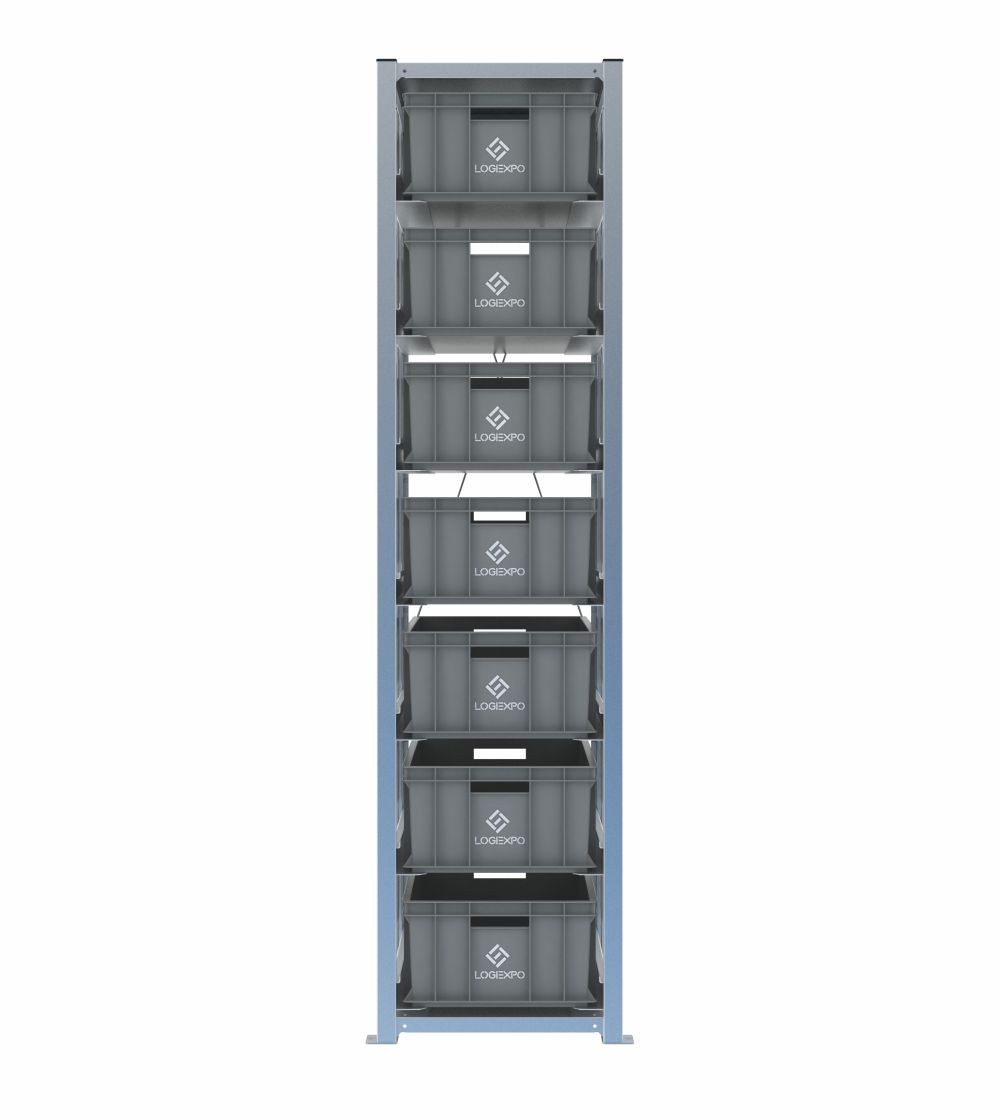

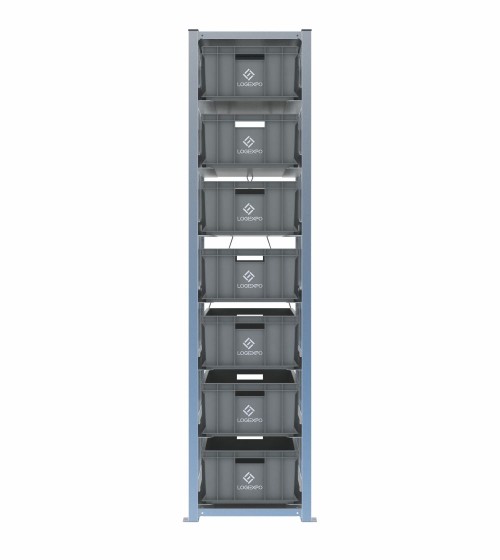

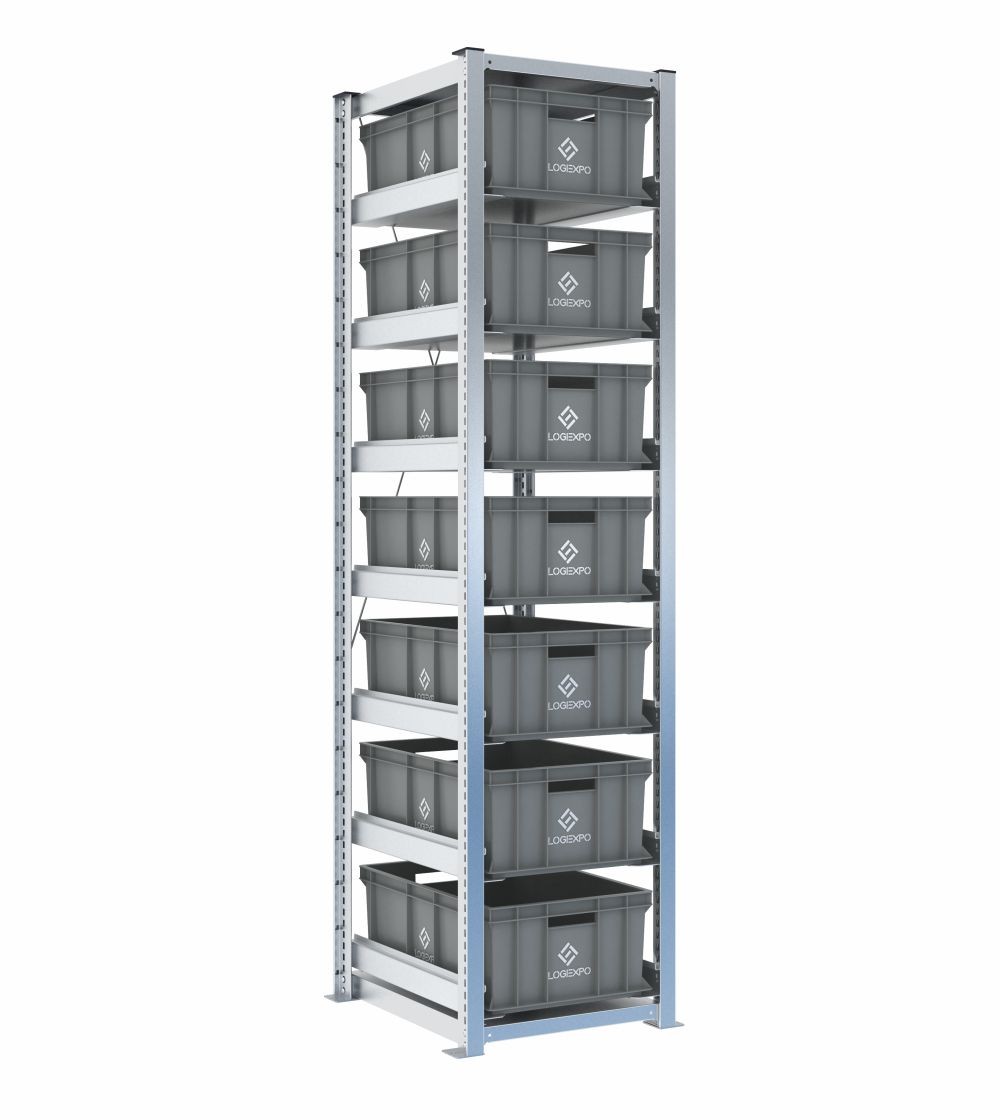

Scaffale H2000 a 1 campata con 7 contenitori Euro 600x400 alti 220 mm
Questa configurazione dispone 7 contenitori Euro 600x400x220h su sette livelli in una campata alta 2003 mm. L'allestimento sfrutta maggiormente lo sviluppo verticale e permette di assegnare una posizione indipendente a sette referenze, kit o lotti senza aumentare la larghezza del fronte.
La base 600x400 mm è adatta a componenti medio-grandi, confezioni tecniche, gruppi preassemblati e materiali che richiedono una superficie di appoggio più estesa rispetto al formato 400x300.
Sette posizioni nello stesso ingombro frontale
L'ingombro complessivo è 548x621x2003 mm, comprese le piastre di base. La struttura misura 502 mm in larghezza e 621 mm in profondità.
La campata singola è adatta quando occorre aumentare il numero di posizioni verticali senza estendere il fronte lungo la parete o la corsia. Ogni contenitore rimane accessibile singolarmente, evitando di dover disimpilare le cassette per raggiungere quelle inferiori.
Densità verticale e criterio di assegnazione dei livelli
Con sette contenitori alti 220 mm lo spazio libero sopra ciascuna cassetta è più contenuto rispetto a configurazioni con meno livelli. La disposizione è quindi indicata quando i materiali rimangono entro un ingombro compatibile con il contenitore e la priorità è aumentare il numero di posizioni.
L'assegnazione delle referenze dovrebbe considerare insieme peso, frequenza di accesso e facilità di presa: i materiali più pesanti o movimentati spesso sono normalmente più gestibili alle quote inferiori e intermedie.
Slitte riposizionabili e possibilità di ridurre la densità
Le slitte a mensola in lamiera 20/10 si inseriscono lateralmente nelle asolature dei montanti e sono regolabili a passo 25 mm. Il fermo posteriore limita la corsa della cassetta e i perni anti-sganciamento completano il fissaggio delle slitte.
Se in futuro servisse maggiore spazio verticale, una o più coppie di slitte possono essere rimosse o riposizionate. La configurazione può quindi privilegiare densità oppure maggiore luce di presa senza sostituire i montanti.
Struttura H2000 in acciaio zincato
I montanti a T 40x60 mm sono realizzati in lamiera 12/10. I ripiani strutturali inferiore e superiore collegano la campata; le crociere posteriori sono previste nelle versioni H2000 per contribuire alla stabilizzazione.
L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base in spessore 3 mm sono predisposte per l'ancoraggio al pavimento; i tappi superiori dei montanti sono disponibili su richiesta.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale della campata è 1000 kg. La presenza di sette livelli non modifica il limite della singola coppia di slitte e il carico complessivo deve rimanere entro la capacità della campata.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi e devono essere scelti in funzione del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 1 campata, altezza reale 2003 mm;
- 7 contenitori Euro 600x400 alti 220 mm;
- 7 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiano strutturale inferiore e ripiano superiore;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- kit anteriore anti-sfilamento opzionale;
- tappi superiori disponibili su richiesta;
- tasselli di ancoraggio non compresi.
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 502 mm;
- larghezza comprese le piastre: 548 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm;
- tipo configurazione: Uniforme;
- numero di campate: 1;
- numero di contenitori: 7;
- livelli: 7;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.
FAQ sullo scaffale con 7 contenitori Euro 600x400x220h – H2000, 1 campata
Quando conviene scegliere sette livelli invece di una configurazione a sei contenitori?
Sette livelli sono indicati quando la priorità è aumentare il numero di posizioni nello stesso sviluppo verticale e il materiale rimane entro un ingombro compatibile con lo spazio disponibile sopra le cassette. Sei livelli lasciano invece maggiore luce per presa, deposito o componenti che possono superare il bordo.
Come conviene distribuire materiali pesanti e referenze ad alta rotazione sui sette livelli?
È opportuno privilegiare quote inferiori o intermedie per materiali pesanti, ingombranti o movimentati frequentemente. I livelli superiori sono generalmente più adatti a contenuti leggeri o a bassa rotazione, fermo restando il rispetto della portata di 50 kg per ogni coppia di slitte.
Se in futuro serve più spazio verticale, è possibile ridurre il numero di livelli?
Sì. Le coppie di slitte possono essere rimosse o riposizionate a passo 25 mm per creare interassi maggiori. La modifica non richiede la sostituzione dei montanti, ma la nuova distribuzione deve mantenere accessibilità e corretta gestione dei carichi.
