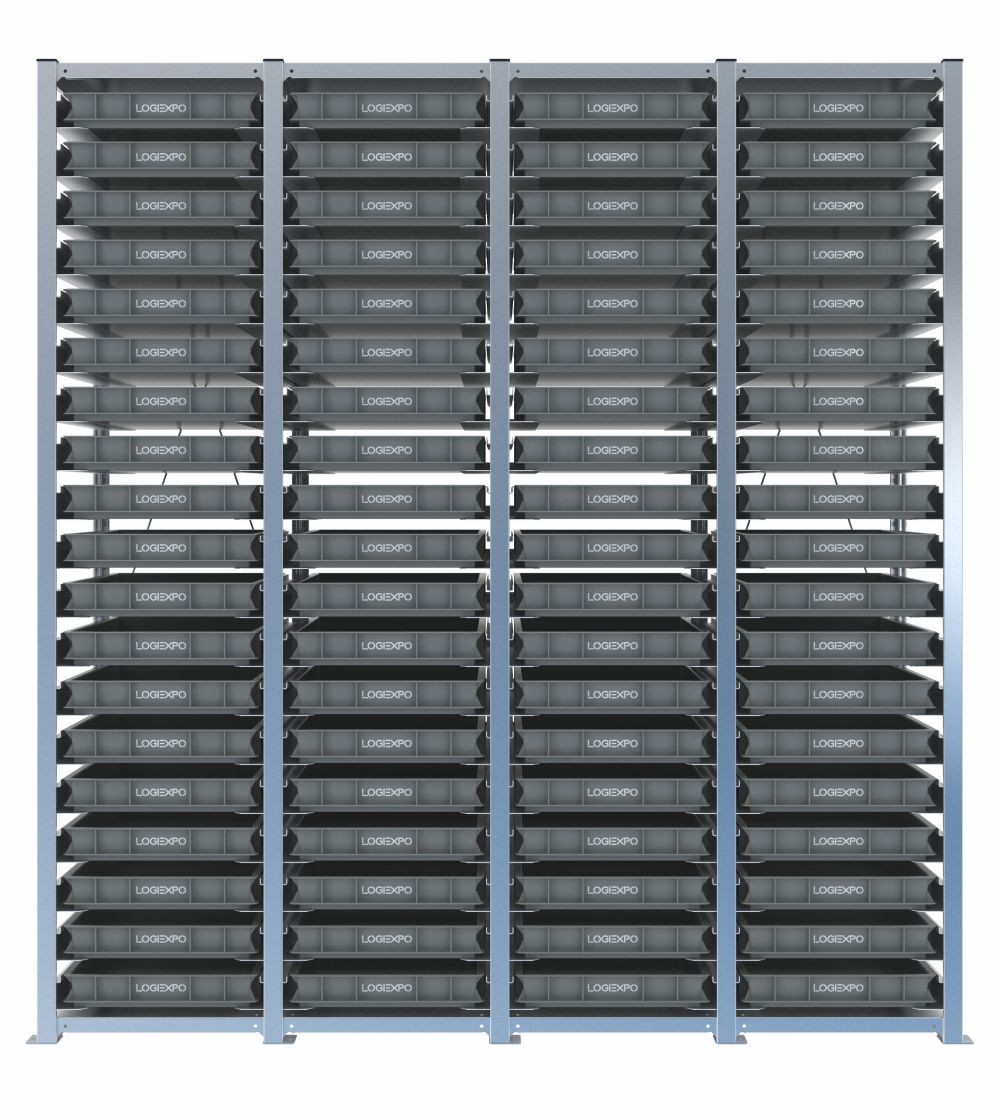

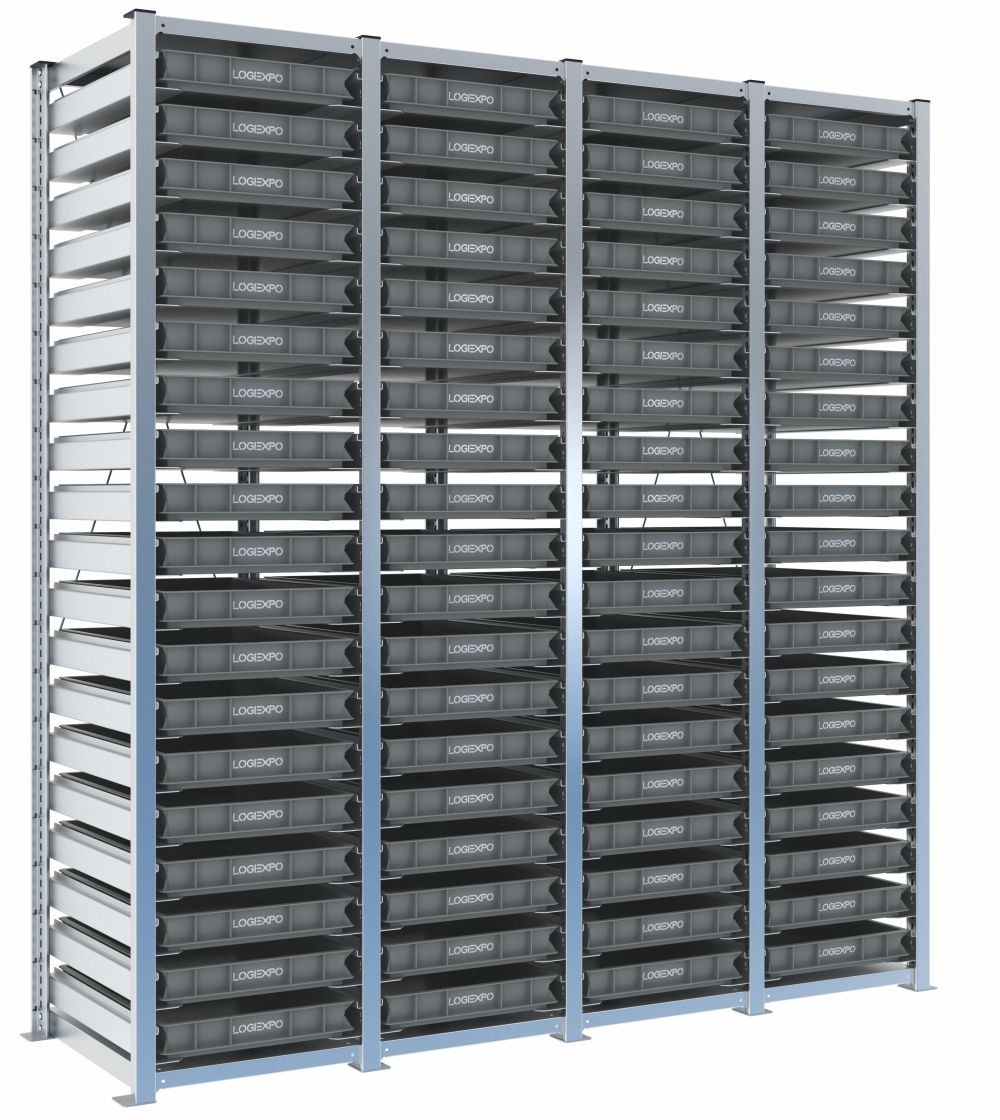

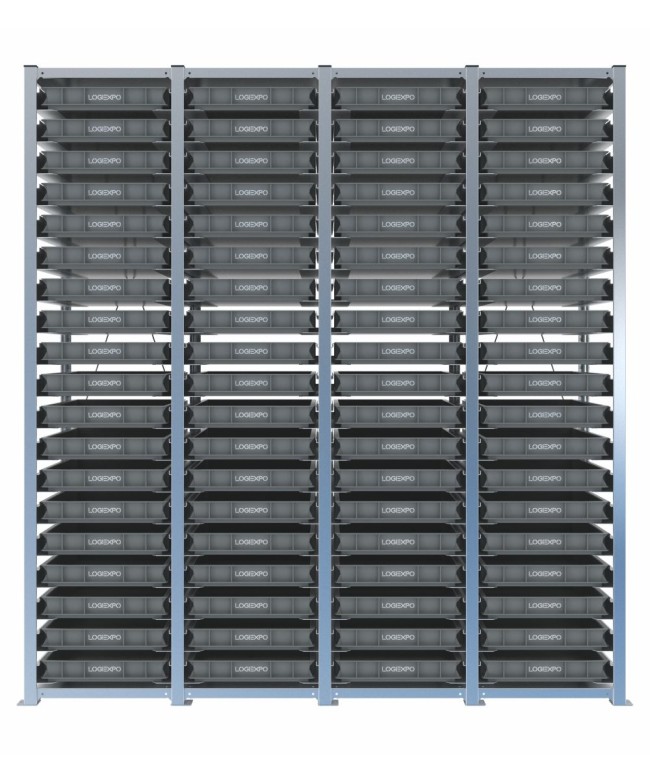

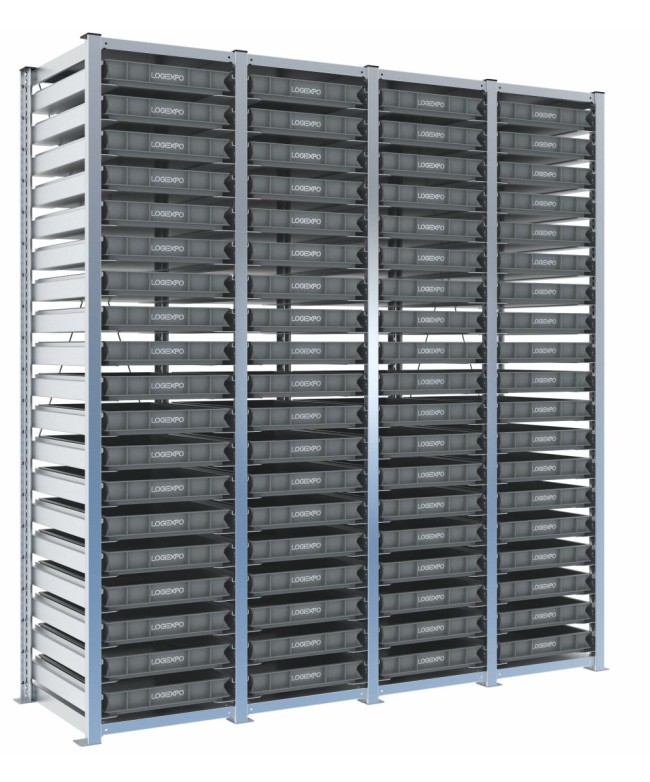

Scaffale con 76 contenitori Euro 600x400x70h – H2000, 4 campate

Scaffale H2000 con 76 contenitori Euro 600x400x70h su 4 campate

Questa configurazione comprende 76 Contenitori Euro 600x400x70h distribuiti su quattro campate H2000, con 19 livelli per campata.

È una configurazione ad alta densità destinata a componenti piatti, campioni e kit ribassati che richiedono ampia superficie per posizione ma poco volume verticale.

Diciannove livelli per campata lungo un fronte di 1934 mm

Le quattro campate concentrano settantasei posizioni indipendenti. Le referenze più frequenti vanno collocate nelle fasce facilmente raggiungibili, lasciando alle quote superiori materiali compatibili con le procedure di movimentazione.

Questa configurazione è già molto densa in altezza: eventuali adattamenti devono essere valutati considerando lo spazio reale disponibile sopra ogni contenitore.

Staging ordinato, campioni e molte posizioni lungo una parete attrezzata

L'ingombro complessivo è 1934x621x2003 mm. Il fronte può essere impiegato per sequenze, lotti o destinazioni differenti, mantenendo accesso indipendente a ciascun contenitore.

Una struttura a quattro campate può essere successivamente separata in gruppi autonomi integrando i terminali strutturali mancanti e verificando il nuovo schema di ancoraggio.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 4 campate, altezza reale 2003 mm;
• 76 Contenitori Euro 600x400 alti 70 mm;
• 76 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 1888 mm;
• larghezza comprese le piastre: 1934 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 70 mm;
• tipo configurazione: Uniforme;
• numero di campate: 4;
• numero di contenitori: 76;
• livelli: 19 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 76 Contenitori Euro 600x400 70h – H2000, 4 campate

Come vanno distribuite le referenze ad alta rotazione su una struttura H2000?

È preferibile collocarle nelle fasce più facilmente raggiungibili, valutando anche peso e frequenza. Le quote superiori possono essere riservate a referenze meno frequenti e compatibili con la movimentazione prevista.

Questa scaffalatura può gestire contenitori carichi in attesa della corretta sequenza di pallettizzazione?

Sì, può essere utilizzato come staging manuale ordinato per sequenza, lotto o destinazione, purché il flusso operativo sia definito e siano rispettati i limiti di carico.

Che cosa serve per rendere autonomo un gruppo di campate precedentemente collegato alla stessa struttura?

Occorre ricreare il terminale strutturale mancante con i montanti necessari dotati di piastre di base e verificare il nuovo schema di ancoraggio. La tipologia dei componenti dipende dal punto di separazione.
