Scaffale con 15 contenitori Euro 600x400x100h – H2000, 1 campata

Scaffale H2000 con 15 contenitori Euro 600x400 da 100 mm per molte referenze

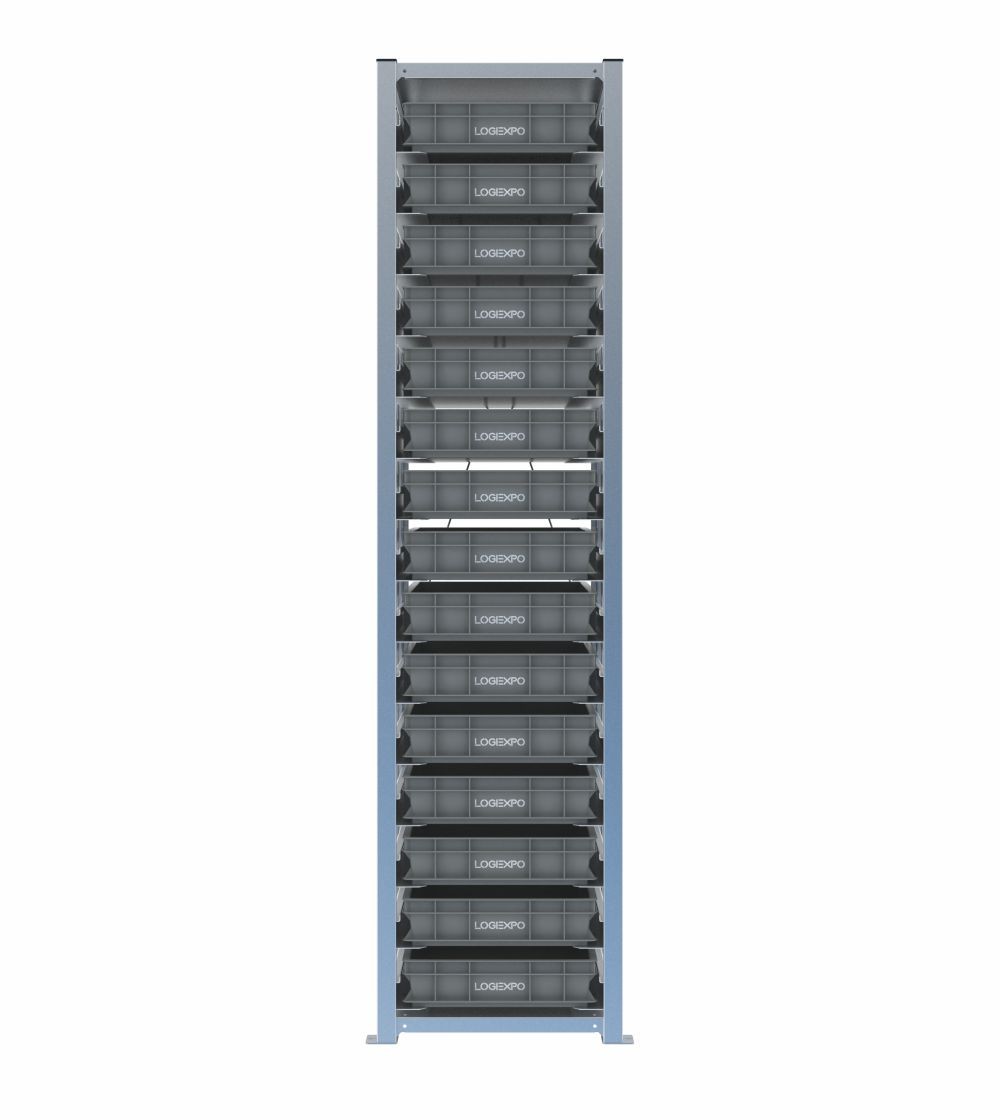

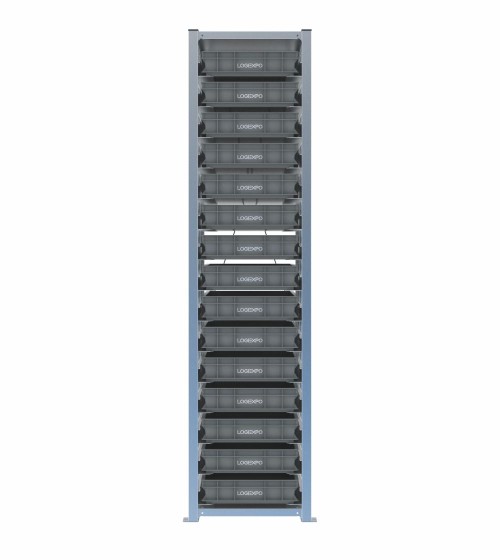

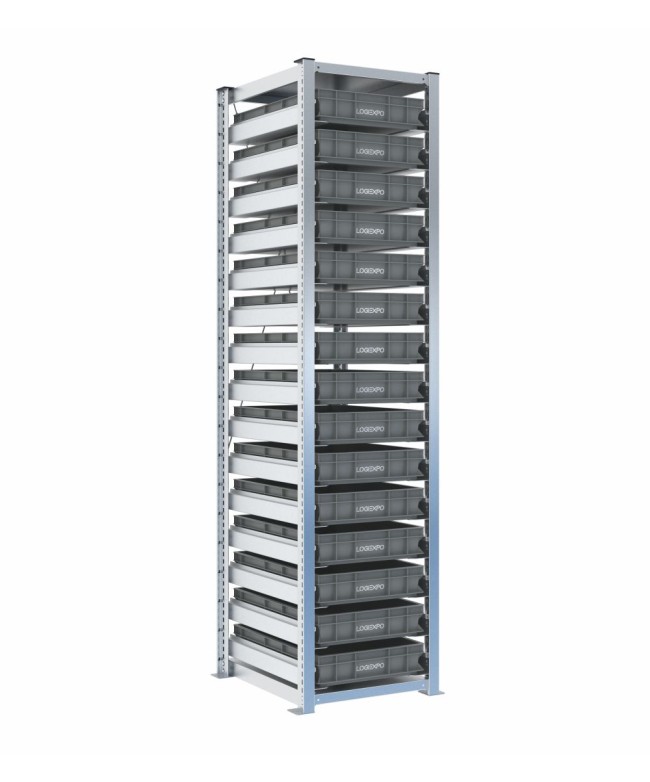

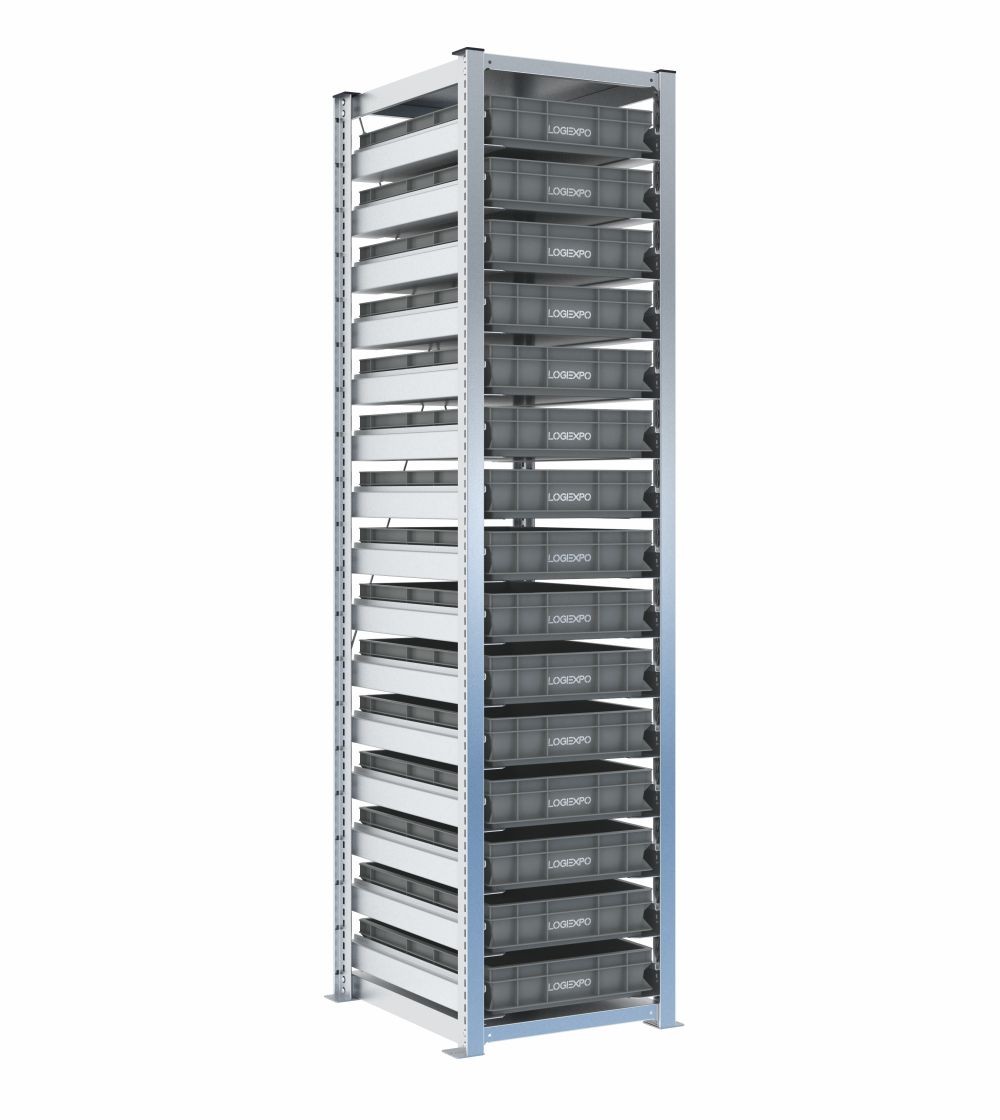

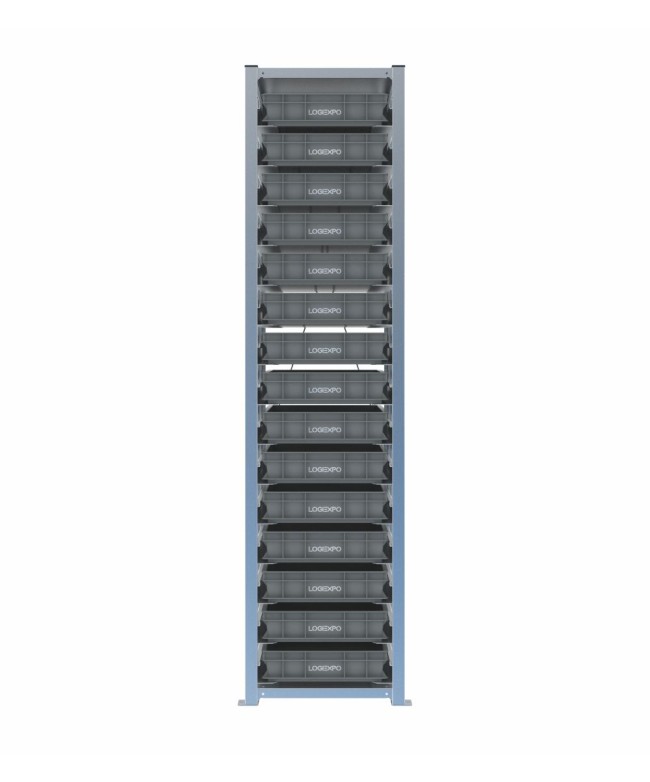

Questa configurazione dispone 15 contenitori Euro 600x400x100h su quindici livelli in una sola campata alta 2003 mm. L'obiettivo è sfruttare lo sviluppo verticale per organizzare un numero elevato di referenze mantenendo, per ogni posizione, la superficie utile del formato 600x400.

L'altezza di 100 mm è indicata per componenti a basso profilo, confezioni tecniche, ricambi, componenti piatti di dimensione estesa o kit poco sviluppati in altezza. Ogni contenitore può essere estratto indipendentemente, senza dover movimentare quelli dei livelli superiori.

Quindici livelli: densità verticale con base 600x400

La combinazione tra quindici livelli e base 600x400 è utile quando il numero di codici è elevato ma il materiale non richiede contenitori più alti. Rispetto a configurazioni con cassette più alte, questa soluzione assegna più posizioni alla stessa campata e facilita la separazione fisica di lotti, referenze o fasi operative.

La densità non deve però sostituire il criterio ergonomico: materiali più pesanti o ad alta rotazione vanno collocati alle quote più gestibili, mentre i livelli superiori sono più adatti a contenuti leggeri o meno frequenti.

Ingombro di 548x621x2003 mm per un fronte H2000 localizzato

L'ingombro complessivo è 548x621x2003 mm, comprese le piastre di base. La struttura misura 502 mm in larghezza; la profondità di 621 mm è dimensionata per il corretto supporto dei contenitori Euro 600x400.

La campata singola può essere inserita lungo una parete, in una corsia tecnica o in prossimità di un'area di preparazione dove occorre concentrare molte referenze in una larghezza limitata.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di adattare la quota dei livelli alle dimensioni dei contenitori e allo spazio necessario per la presa.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con crociere posteriori

I montanti tubolari scatolati con sezione a T di 40x60 mm sono realizzati in lamiera 12/10 e collegati dal ripiano strutturale inferiore e da quello superiore, anch'essi in lamiera 12/10. Ogni ripiano è fissato con otto collegamenti meccanici. Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura.

L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 1 campata, altezza reale 2003 mm;
• 15 contenitori Euro 600x400 alti 100 mm;
• 15 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiano strutturale inferiore e ripiano superiore;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• kit anteriore anti-sfilamento opzionale;
• tappi superiori disponibili su richiesta;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 502 mm;
• larghezza comprese le piastre: 548 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 15;
• livelli: 15;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 15 contenitori Euro 600x400x100h – H2000, 1 campata

Quando conviene scegliere contenitori alti 100 mm invece dei 70 mm sulla stessa struttura H2000?

I contenitori da 100 mm offrono più volume verticale per singola referenza e lasciano maggiore margine a componenti o confezioni che non rientrano agevolmente nei 70 mm. La versione da 70 mm privilegia invece la densità, arrivando a 19 livelli contro i 15 di questa configurazione. La scelta va fatta sul volume reale del materiale e sullo spazio necessario per una presa agevole.

Se alcune referenze diventano più alte, è necessario sostituire lo scaffale?

No. Le coppie di slitte possono essere riposizionate a passo 25 mm e, quando serve più spazio verticale, alcuni livelli possono essere distanziati maggiormente o rimossi. La nuova distribuzione deve essere verificata rispetto all’altezza dei contenitori, allo spazio di presa e alle portate previste.

Quando è utile aggiungere il kit anteriore anti-sfilamento?

Il kit opzionale aggiunge un arresto meccanico anteriore e può essere utile quando il processo richiede di limitare l’estrazione completa del contenitore dal proprio livello. La scelta va valutata in funzione della modalità di prelievo; il kit non è compatibile con contenitori dotati di coperchio.
