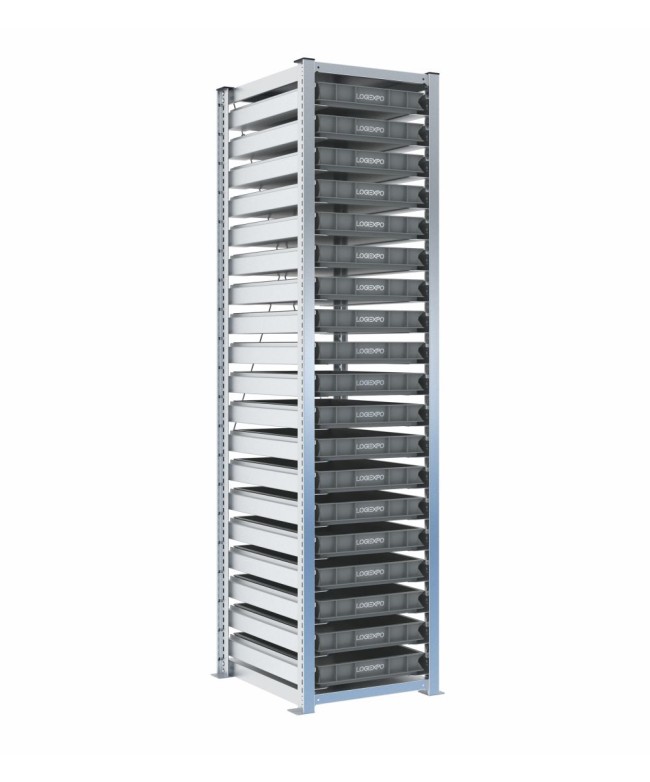

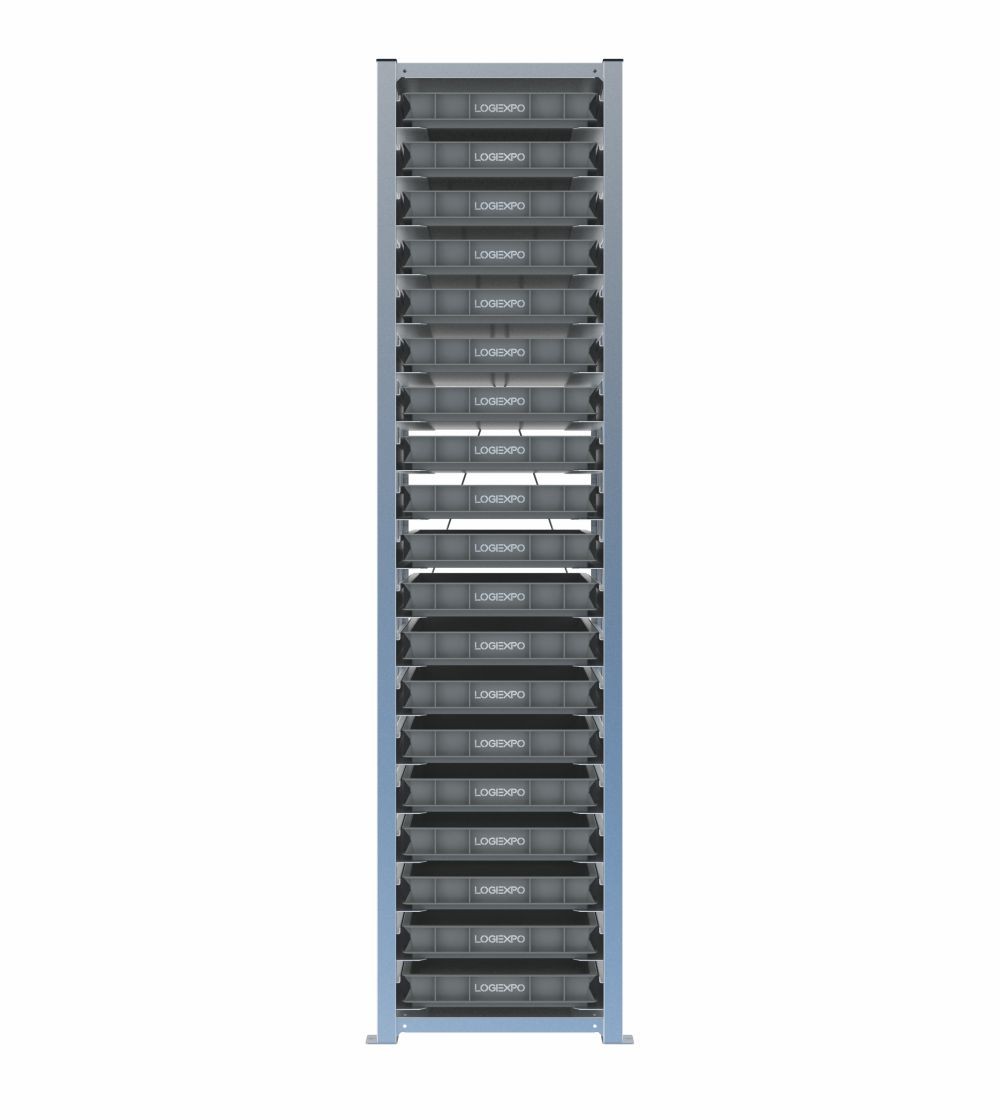

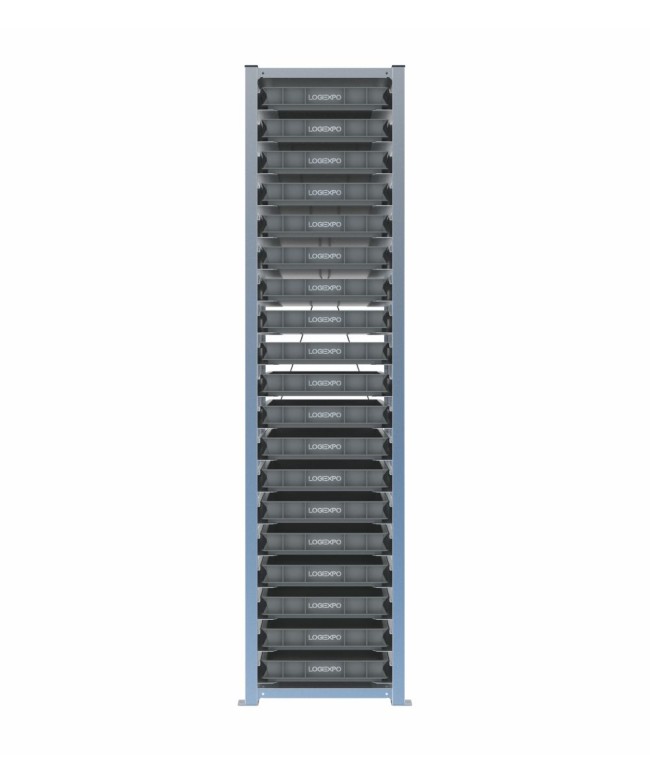

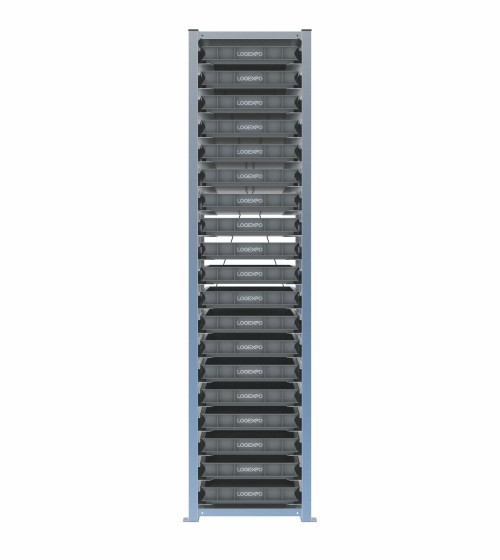

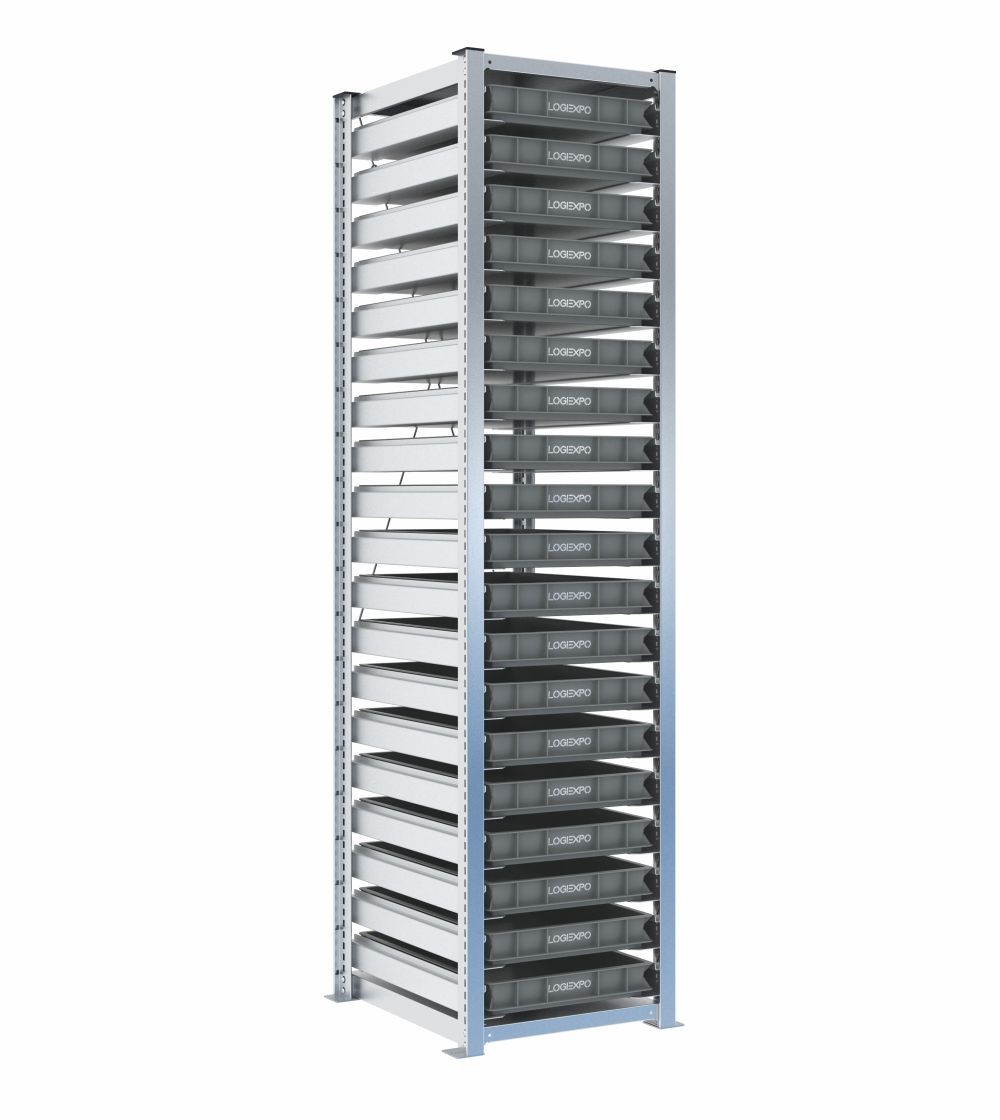

Scaffale con 19 contenitori Euro 600x400x70h – H2000, 1 campata

Scaffale H2000 con 19 contenitori Euro 600x400 da 70 mm ad alta densità

Questa configurazione comprende 19 contenitori Euro 600x400x70h distribuiti su diciannove livelli in una campata alta 2003 mm. È la soluzione della famiglia H2000 600x400 orientata alla massima densità di posizioni quando il materiale ha sviluppo verticale ridotto.

I contenitori da 70 mm sono adatti a componenti piatti, minuterie distese, campioni, provini, kit ribassati o materiali che devono essere suddivisi in molte posizioni senza richiedere grande altezza interna.

Diciannove posizioni indipendenti in una sola campata

L'organizzazione su diciannove livelli permette di assegnare un contenitore dedicato a molti codici, lotti o campioni mantenendo accesso diretto alla singola posizione. Questo evita la necessità di impilare le cassette per aumentare la densità e riduce le movimentazioni necessarie per raggiungere i livelli inferiori.

La configurazione è particolarmente efficiente quando materiale, etichettatura e modalità di presa sono realmente compatibili con l'altezza 70 mm. Se queste condizioni non sono soddisfatte, è preferibile prevedere una disposizione meno densa.

Ingombro 548x621x2003 mm e controllo della densità nel layout

L'ingombro complessivo, comprese le piastre, è 548x621x2003 mm. La struttura misura 502 mm in larghezza e 621 mm in profondità.

Con diciannove livelli è importante pianificare la distribuzione dei materiali lungo l'altezza: frequenza di prelievo, peso e facilità di identificazione devono guidare l'assegnazione delle posizioni, non soltanto la disponibilità di spazio.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di adattare la quota dei livelli alle dimensioni dei contenitori e allo spazio necessario per la presa.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con crociere posteriori

I montanti tubolari chiusi con forma scatolata a T di 40x60 mm sono realizzati in lamiera 12/10 e collegati dal ripiano strutturale inferiore e da quello superiore, anch'essi in lamiera 12/10. Ogni ripiano è fissato con otto collegamenti meccanici. Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura.

L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 1 campata, altezza reale 2003 mm;
• 19 contenitori Euro 600x400 alti 70 mm;
• 19 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiano strutturale inferiore e ripiano superiore;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• kit anteriore anti-sfilamento opzionale;
• tappi superiori disponibili su richiesta;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 502 mm;
• larghezza comprese le piastre: 548 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 70 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 19;
• livelli: 19;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 19 contenitori Euro 600x400x70h – H2000, 1 campata

Con 19 coppie di slitte, ogni livello può essere caricato fino a 50 kg?

Sì, nel rispetto del carico uniformemente distribuito previsto per ogni coppia di slitte. In questa configurazione 19 × 50 kg corrispondono a 950 kg di carico teorico massimo sulle slitte, valore inferiore alla portata verticale di 1000 kg della campata. Restano comunque da rispettare ancoraggio, corretta distribuzione dei carichi e condizioni di utilizzo della struttura.

È possibile rinunciare a uno o più dei 19 livelli per ottenere più spazio di presa?

Sì. La configurazione a 19 livelli privilegia la densità, ma le slitte possono essere riposizionate o alcune coppie possono essere rimosse per aumentare la luce verticale sopra determinate cassette. È una scelta utile quando il materiale, l’etichettatura o la frequenza di prelievo richiedono più spazio operativo.

Questa configurazione può essere usata per campioni o provini di produzione?

Può essere utile come sistema di organizzazione fisica quando campioni o provini sono compatibili con il formato 600x400 e con l’altezza 70 mm. I diciannove livelli permettono una separazione per lotto, commessa o sequenza. Eventuali requisiti ambientali, di conservazione o tracciabilità dipendono però dal materiale, dal contenitore e dalle procedure adottate, non dalla sola scaffalatura.
