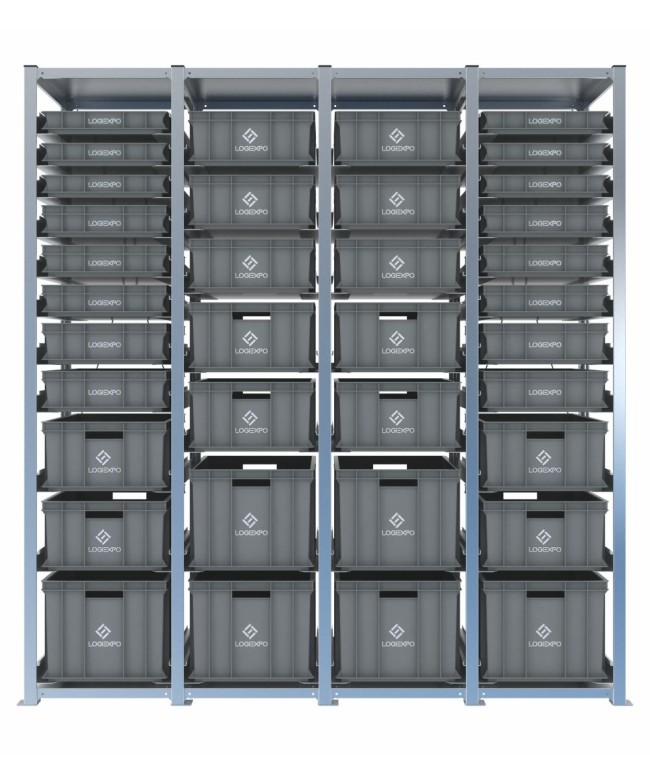

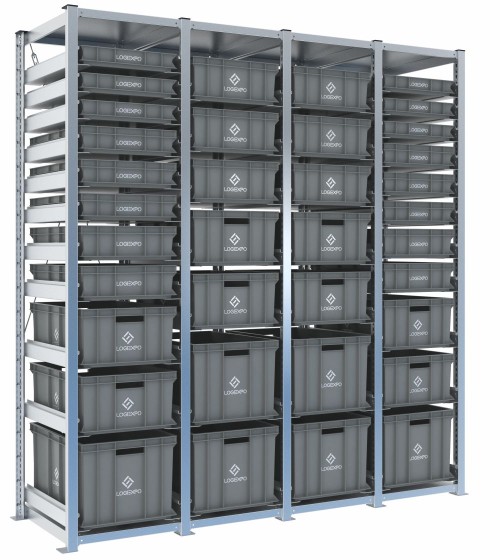

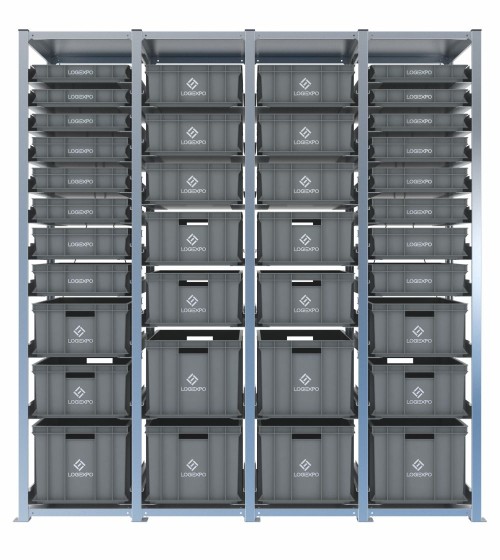

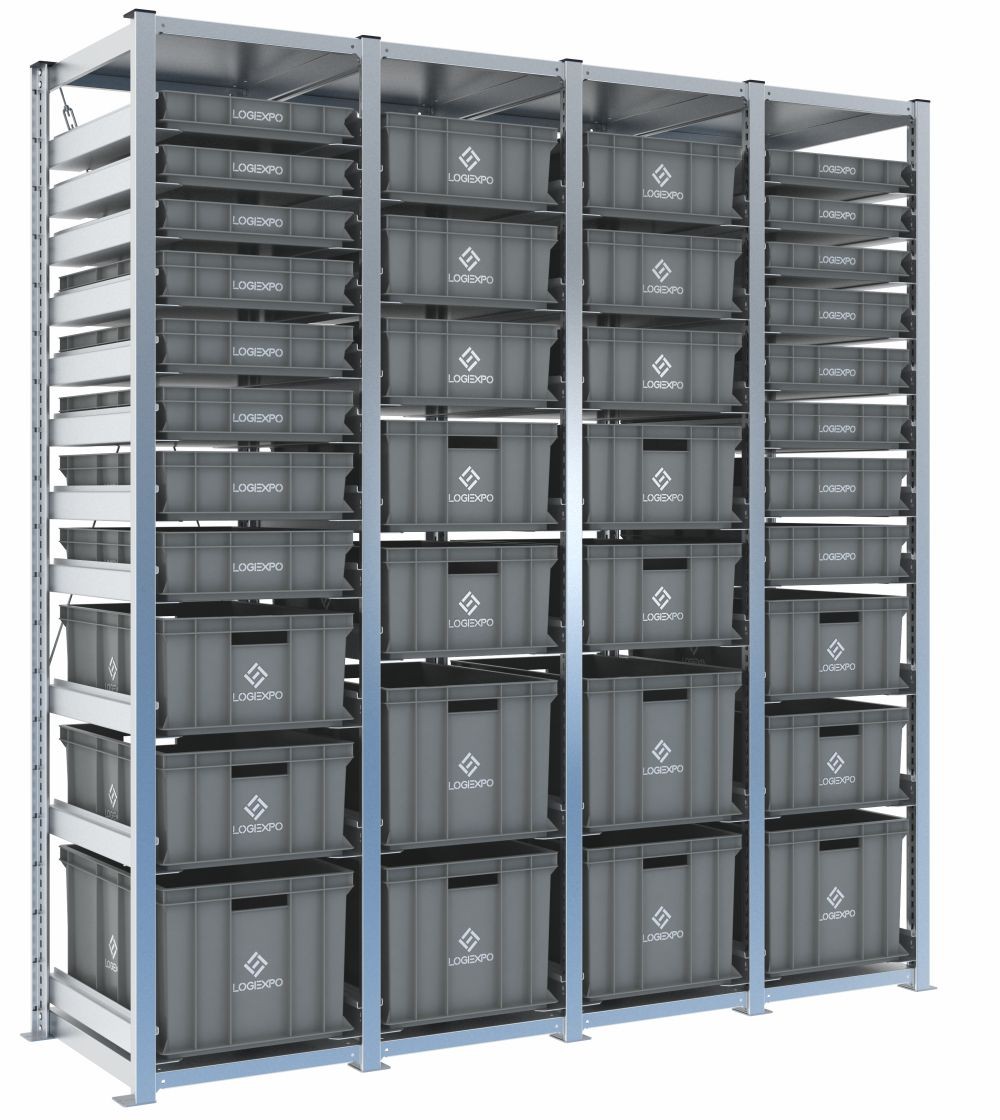

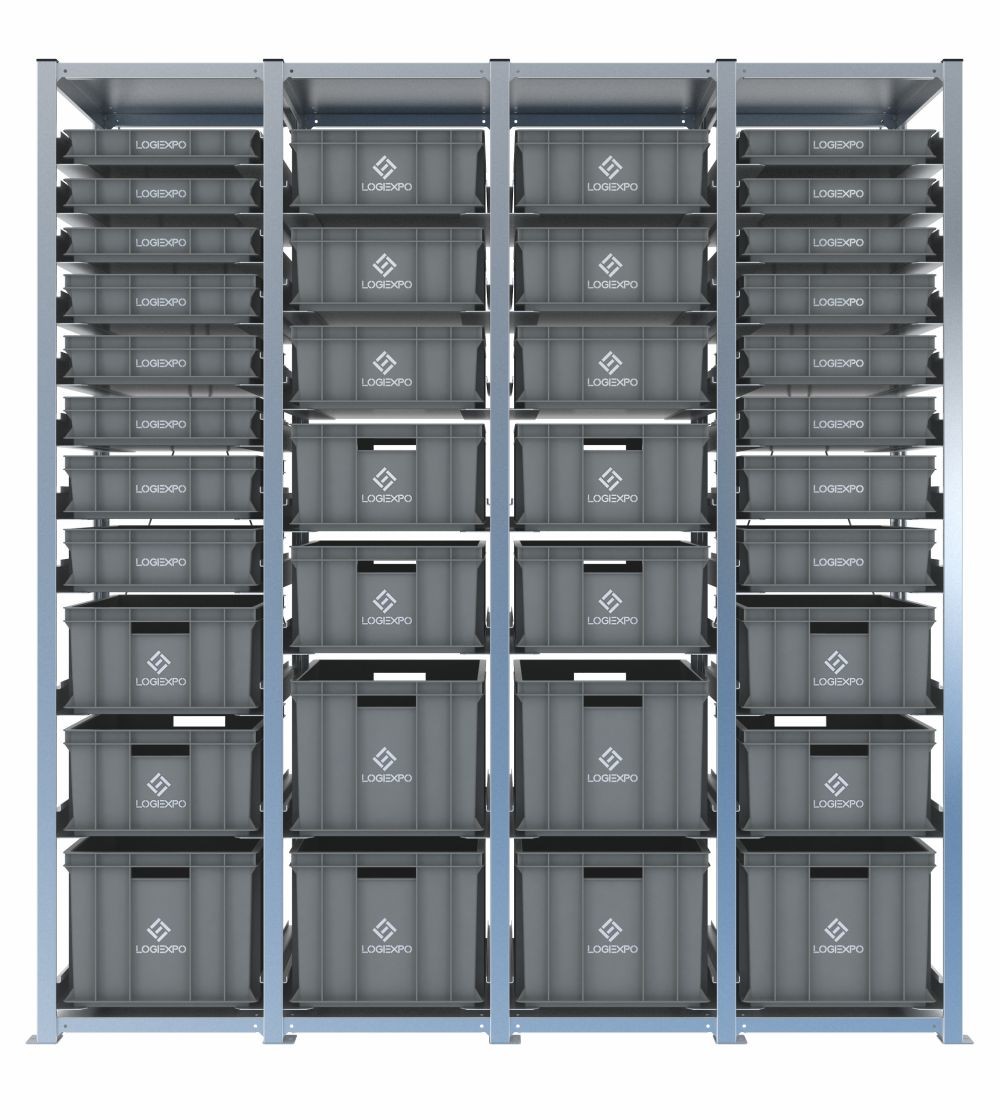

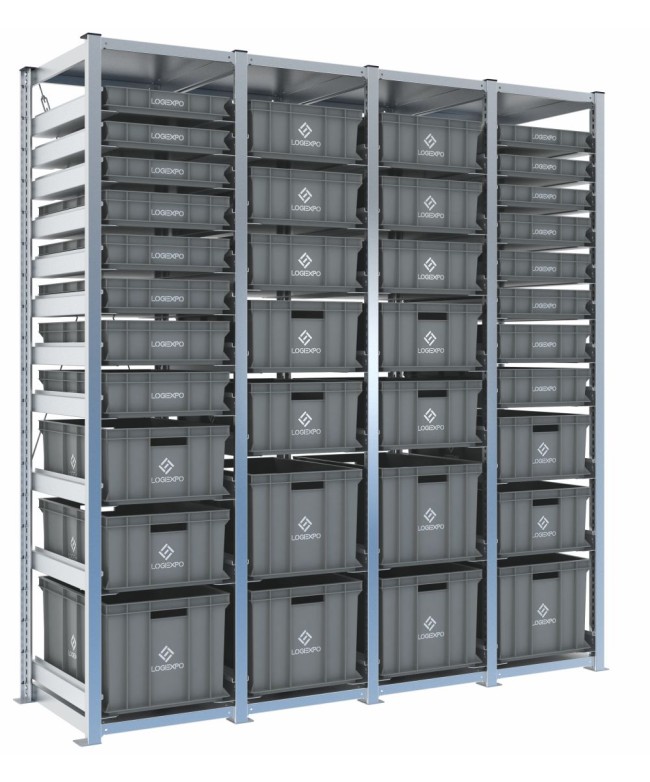

Scaffale H2000 a quattro campate per un assortimento completo da 70 a 320 mm
Questa configurazione speciale riunisce 36 contenitori Euro 600x400 con tutte le altezze previste dalla famiglia: 70, 100, 130, 170, 220 e 320 mm. Il fronte è progettato per gestire nello stesso allestimento componenti piatti, kit ribassati, scorte operative, ricambi e materiali voluminosi.
La pagina descrive una configurazione precisa, non una gamma generica. Le due campate esterne sono più fitte e ospitano soprattutto cassette basse; le due campate centrali concentrano i contenitori più alti. Questa distribuzione differenzia il prodotto dalle versioni uniformi e dalle miste con sole due altezze.
Ingombro complessivo e articolazione delle quattro campate
Le dimensioni totali sono 1934x621x2003 mm, comprese le piastre di base. La larghezza della struttura è 1888 mm e la profondità di 621 mm è specifica per il formato Euro 600x400.
Il fronte esteso è adatto a un reparto, a un supermarket di produzione o a un magazzino ricambi che deve servire assortimenti eterogenei senza distribuire le referenze su strutture separate. Lo spazio frontale deve essere valutato considerando la profondità delle cassette e il percorso degli operatori.
Distribuzione puntuale dei 36 contenitori
La configurazione comprende 6 contenitori h 70, 6 contenitori h 100, 4 contenitori h 130, 6 contenitori h 170, 8 contenitori h 220 e 6 contenitori h 320.
Le due campate esterne dispongono di 11 livelli ciascuna: per ogni campata sono presenti 3 contenitori h 70, 3 contenitori h 100, 2 contenitori h 130, 2 contenitore h 220 e 1 contenitore h 320. Le due campate centrali dispongono invece di 7 livelli ciascuna, con 3 contenitori h 170, 2 contenitori h 220 e 2 contenitori h 320 per campata.
Logica funzionale della configurazione mista completa

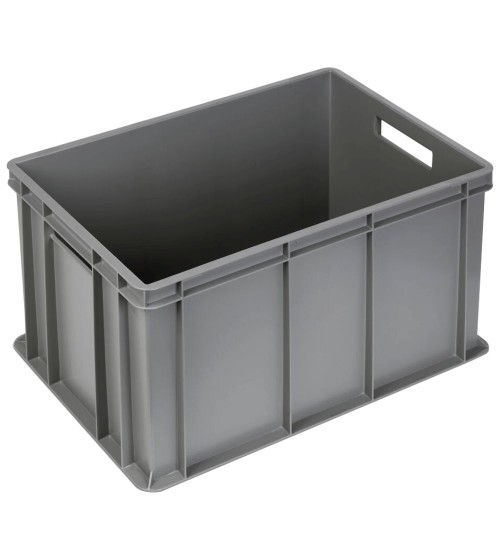

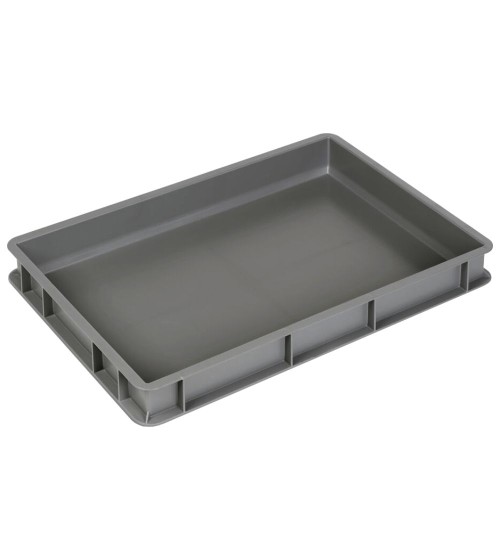

I livelli ribassati delle campate esterne sono adatti a componenti piatti, minuterie distribuite su una superficie ampia, campioni e kit di basso spessore. Le altezze da 130 e 170 mm coprono scorte operative e componenti intermedi; i contenitori da 220 e 320 mm sono destinabili a ricambi e materiali con maggiore volume unitario.
La distribuzione consente di costruire un unico fronte di picking per una famiglia complessa di materiali. Non obbliga a utilizzare la stessa altezza per tutte le referenze e riduce il rischio di assegnare contenitori sovradimensionati a componenti bassi.
Organizzazione delle campate esterne e centrali
Le campate esterne concentrano la maggiore densità di livelli e possono essere dedicate ai codici numerosi con quantità ridotte. Le campate centrali offrono più spazio verticale per cassette alte e materiali voluminosi.
La scelta delle referenze da collocare in ogni posizione deve considerare frequenza di prelievo, peso, geometria e sequenza operativa. Il sistema permette una logica coerente, ma la mappatura finale deve essere definita sul processo reale.
Slitte regolabili e riconfigurazione nel tempo
Ogni cassetta è sostenuta da una coppia di slitte in acciaio spessore 20/10. Le slitte si agganciano ai montanti con passo verticale di 25 mm e possono essere riposizionate quando cambia la composizione dell’assortimento.
La nervatura a Z guida lo scorrimento e mantiene il contenitore allineato. Il fermo posteriore limita la fuoriuscita sul retro e i perni di sicurezza contrastano lo sganciamento delle slitte. Qualsiasi riallestimento deve mantenere il gioco necessario tra cassette di altezze differenti.
Struttura metallica a quattro campate
Montanti, ripiani strutturali e slitte sono realizzati in acciaio DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346. I montanti hanno sezione chiusa a T 40x60 mm e spessore 12/10; basamenti e ripiani superiori sono in lamiera 12/10.
Le campate sono collegate e completate dalle crociere posteriori previste per lo sviluppo della struttura. Le versioni H2000 sono fornite senza tappi superiori standard, disponibili come kit opzionale.
Portate, fissaggio a terra e sicurezza
Ogni coppia di slitte ha una portata massima di 50 kg con carico uniformemente distribuito. Ogni campata ha una capacità verticale dichiarata di 2000 kg. La variabilità delle cassette non modifica questi valori nominali, che devono essere applicati separatamente a ogni livello e campata.
Le piastre di base sono predisposte per l’ancoraggio. I tasselli non sono compresi e devono essere selezionati in funzione della pavimentazione. Il kit anteriore anti-sfilamento è opzionale e può essere configurato in relazione ai livelli sui quali è richiesto il vincolo.
Componenti inclusi e accessori opzionali
- struttura H2000 a 4 campate, altezza reale 2003 mm;
- 36 contenitori Euro 600x400 nelle altezze da 70 a 320 mm;
- 36 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- basamenti, ripiani superiori, piastre di base e crociere previste;
- kit anteriore anti-sfilamento disponibile su richiesta;
- kit tappi superiori disponibile su richiesta;
- tasselli o sistemi equivalenti di ancoraggio non inclusi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezze contenitori: 70, 100, 130, 170, 220 e 320 mm;
- numero di campate: 4;
- numero totale di contenitori: 36;
- distribuzione totale: 6x70h, 6x100h, 4x130h, 6x170h, 8x220h e 6x320h;
- livelli: 11 per ciascuna campata esterna e 7 per ciascuna campata centrale;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 2000 kg;
- materiale: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio: piastre predisposte; ancoraggi non compresi;
- produzione: Made in Italy in stabilimenti con sistemi di gestione certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni sui componenti della scaffalatura secondo le condizioni del produttore.
FAQ sullo scaffale H2000 con 36 contenitori Euro 600x400 misti
Quando conviene questa configurazione invece di più scaffali uniformi?
È indicata quando un unico reparto deve gestire nello stesso fronte molte classi di ingombro, dai componenti piatti ai ricambi voluminosi. Gli scaffali uniformi restano preferibili quando quasi tutte le referenze richiedono lo stesso volume di cassetta.
La composizione delle quattro campate può essere ribilanciata in futuro?
Sì. Le slitte sono riposizionabili a passo 25 mm e la dotazione può essere modificata con contenitori 600x400 compatibili. Il nuovo schema deve essere verificato nel suo insieme, perché variazioni nelle altezze cambiano il numero di livelli e gli spazi di accesso.
Come conviene assegnare i materiali alle diverse quote?
Le referenze frequenti dovrebbero occupare le posizioni più facilmente raggiungibili, mentre i livelli estremi possono essere destinati ai codici meno movimentati. Peso e geometria del contenuto devono essere considerati insieme alla frequenza, soprattutto per le cassette con h 220 e 320 mm.
È possibile ampliare ulteriormente il fronte oltre le quattro campate?
Il sistema è modulare, ma un’estensione oltre questa configurazione deve essere valutata come nuovo insieme strutturale. Devono essere verificati sviluppo disponibile, crociere posteriori, ancoraggi, percorso di picking e opportunità di suddividere il fronte in più zone operative.
