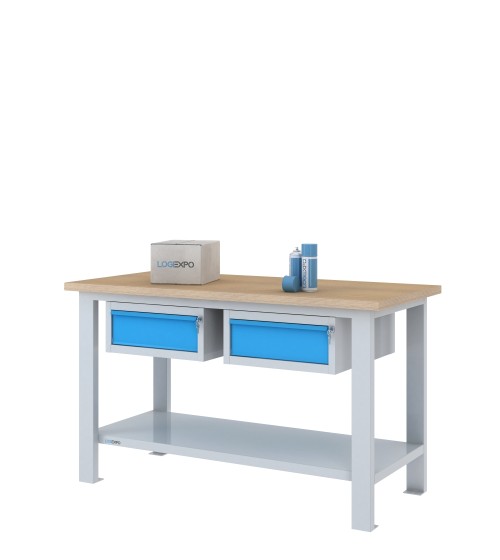

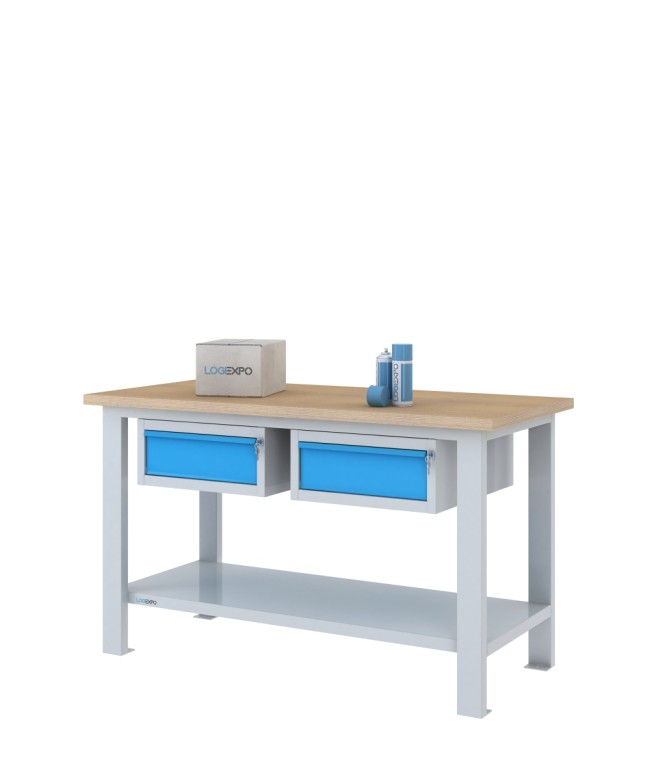

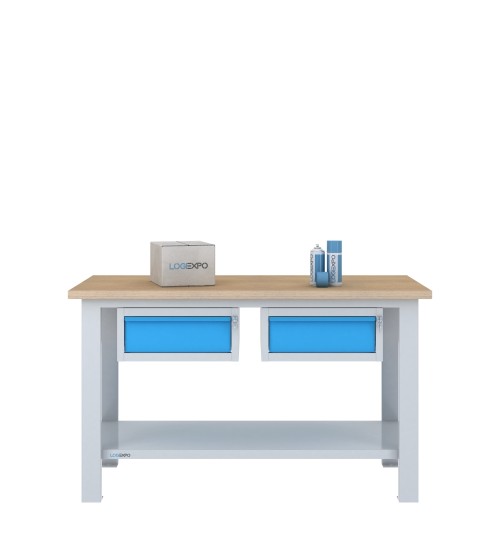

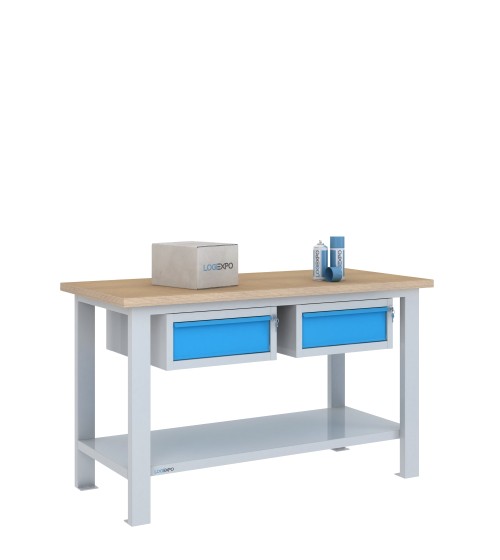

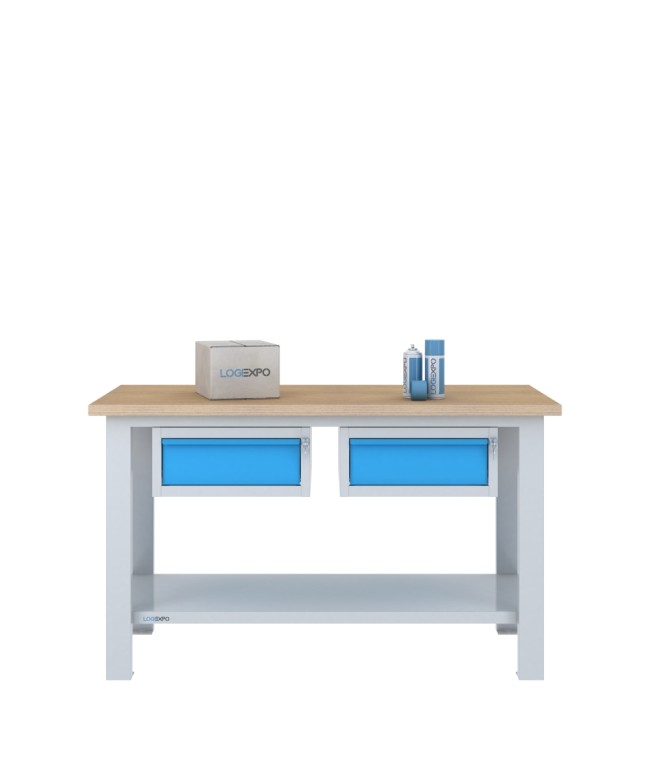

Banco da lavoro 1500x700x885h con 2 cassetti sospesi

Banco da lavoro BMF15-2C1 1500x700: configurazione con 2 cassetti sospesi

Il banco da lavoro BMF15-2C1 1500x700x885h combina una superficie di lavoro da 1500x700 mm con due cassetti sospesi installati sotto il piano. La configurazione è pensata per organizzare utensili e piccoli componenti di utilizzo frequente mantenendo disponibile una parte significativa del volume compreso tra il piano di lavoro e il ripiano inferiore strutturale.

Rispetto alle configurazioni che utilizzano blocchi sottopiano alti 600 mm, i due cassetti sospesi occupano un volume verticale più contenuto. La soluzione consente quindi di integrare due punti di contenimento chiuso senza trasformare l'intero sottopiano in una cassettiera.

Due cassetti sospesi per l'accesso agli utensili di uso frequente

La configurazione utilizza due moduli con cassetto sospeso, ciascuno delle dimensioni di 505x620x224h mm.

Ogni cassetto è montato su guide, dispone di chiusura a chiave e ha una portata di 60 kg. I due cassetti possono essere organizzati con funzioni differenti, per esempio separando utensili manuali, strumenti, accessori o piccoli componenti utilizzati con frequenza sulla postazione.

La presenza di due volumi distinti permette di evitare che tutto il materiale venga concentrato in un unico cassetto, ma non implica che entrambi debbano essere riempiti completamente: l'organizzazione più efficace rimane quella nella quale ogni spazio corrisponde a una funzione reale del processo.

Volume sottopiano meno impegnato rispetto ai blocchi da 600 mm

I cassetti sospesi hanno un'altezza di 224 mm e occupano quindi meno volume verticale rispetto ai blocchi a tre cassetti o ai vani armadietto da 600 mm.

Questa architettura può essere utile quando occorre disporre di due punti di contenimento immediatamente accessibili senza rinunciare alla possibilità di utilizzare il volume sottostante per materiali, contenitori o altre attrezzature compatibili con gli ingombri della postazione.

Il ripiano inferiore strutturale rimane sempre presente e costituisce un ulteriore livello di appoggio indipendente dai due cassetti.

Posizionamento dei due cassetti sospesi sulla struttura da 1500 mm

I moduli con cassetto sospeso vengono fissati alla struttura mediante viti e boccole filettate predisposte nei profili metallici sottopiano.

La struttura da 1500 mm dispone di tre posizioni di fissaggio: laterale sinistra, centrale e laterale destra. Quando vengono installati due cassetti sospesi, come nella configurazione BMF15-2C1, vengono utilizzate esclusivamente le due posizioni laterali, sinistra e destra. La posizione centrale rimane quindi libera ma non utilizzabile.

Con un solo blocco la stessa struttura consentirebbe invece di utilizzare una qualsiasi delle tre predisposizioni. Le configurazioni a catalogo rappresentano allestimenti standard realizzati utilizzando questi punti di fissaggio definiti dalla struttura.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 1500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

La superficie lignea può essere valutata per attività di montaggio, assemblaggio, manutenzione di componenti, controllo, collaudo e preparazione quando la natura del processo è compatibile con questo tipo di piano.

Struttura metallica monoblocco saldata

La struttura principale viene fornita già assemblata. Gambe e montanti sono realizzati in tubolare 80x40 mm spessore 15/10, mentre i collegamenti frontali e posteriori sottopiano utilizzano tubolari 40x40 mm spessore 15/10.

Sui banchi con piano in faggio multistrato i collegamenti laterali sottopiano sono realizzati con profili a C 80x40 mm spessore 15/10.

Alla base delle quattro gambe sono presenti piastre in acciaio spessore 3 mm con foro da 12 mm predisposto per l'eventuale fissaggio al pavimento. La necessità e il sistema di ancoraggio devono essere valutati in funzione del supporto e delle condizioni operative.

Portata di 800 kg e ripiano inferiore da 200 kg

Il banco da 1500 mm ha una portata di 800 kg c.u.d., riferita quindi a un carico uniformemente distribuito sulla struttura.

Il ripiano inferiore è saldato alla struttura, è realizzato in lamiera spessore 10/10, si trova a 210 mm dal pavimento e ha una portata di 200 kg.

Le portate dei due cassetti, pari a 60 kg ciascuno, sono dati specifici dei singoli elementi e non devono essere confuse con la portata complessiva del banco o con quella del ripiano inferiore.

Dati tecnici del banco BMF15-2C1

• Configurazione: BMF15-2C1;
• dimensioni banco: 1500x700x885h mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 800 kg c.u.d.;
• gambe / montanti: 4;
• cassetti sospesi: 2;
• dimensioni di ciascun modulo sospeso: 505x620x224h mm;
• portata di ciascun cassetto: 60 kg;
• chiusura: a chiave;
• vani con sportello: nessuno;
• ripiano inferiore: lamiera 10/10, portata 200 kg, quota 210 mm dal pavimento;
• piastre alla base delle gambe: spessore 3 mm con foro da 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende anche versioni con un solo cassetto sospeso, blocchi a tre cassetti, vani con sportello e configurazioni miste. La scelta dipende dal numero di utensili che devono restare presso la postazione e dalla quantità di volume sottopiano che si desidera mantenere disponibile.

Per confrontare le altre varianti è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

La configurazione BMF15-2C1 è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e versione Bicolor, con struttura e corpi dei moduli in RAL 7035 e frontali dei cassetti in RAL 5015.

FAQ sul banco da lavoro BMF15-2C1 1500x700

Perché scegliere due cassetti sospesi invece di un solo cassetto?

Due cassetti permettono di separare due gruppi di utensili o componenti mantenendo entrambi immediatamente accessibili. La configurazione è utile quando un singolo cassetto non offre una suddivisione sufficiente ma non è necessario installare blocchi sottopiano alti 600 mm.

Come si possono organizzare i due cassetti senza duplicare utensili e materiali?

È utile assegnare a ciascun cassetto una funzione definita, per esempio distinguendo utensili manuali e strumenti oppure materiale utilizzato in due fasi differenti del lavoro. In questo modo i due volumi restano complementari invece di diventare semplici depositi duplicati.

Che differenza operativa c'è tra due cassetti sospesi e due blocchi sottopiano da 600 mm?

I cassetti sospesi hanno un'altezza di 224 mm e occupano una porzione inferiore del volume sottopiano. Due blocchi da 600 mm offrono maggiore capacità di contenimento, ma impegnano molto più spazio tra il piano e il ripiano inferiore. La scelta dipende quindi dal rapporto tra accesso rapido agli utensili e necessità di mantenere libero il sottopiano.
