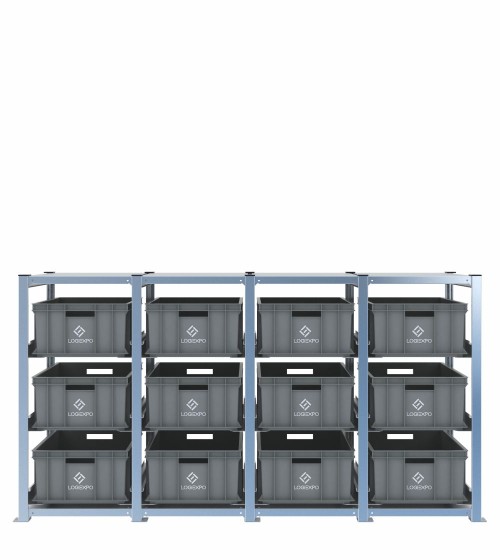

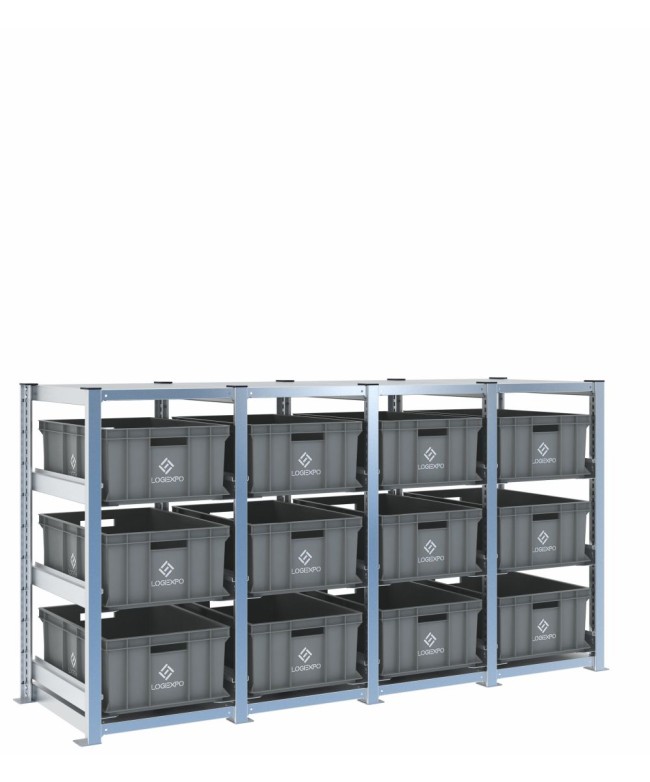

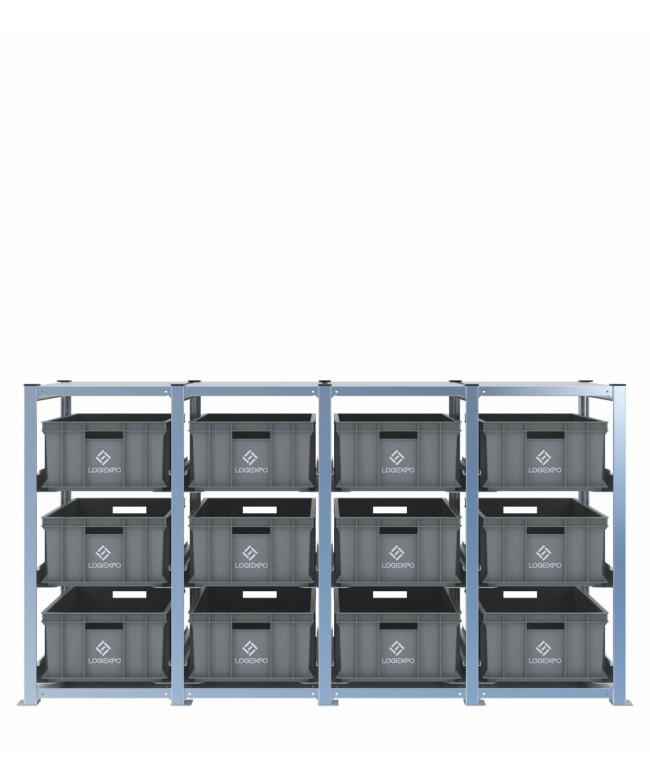

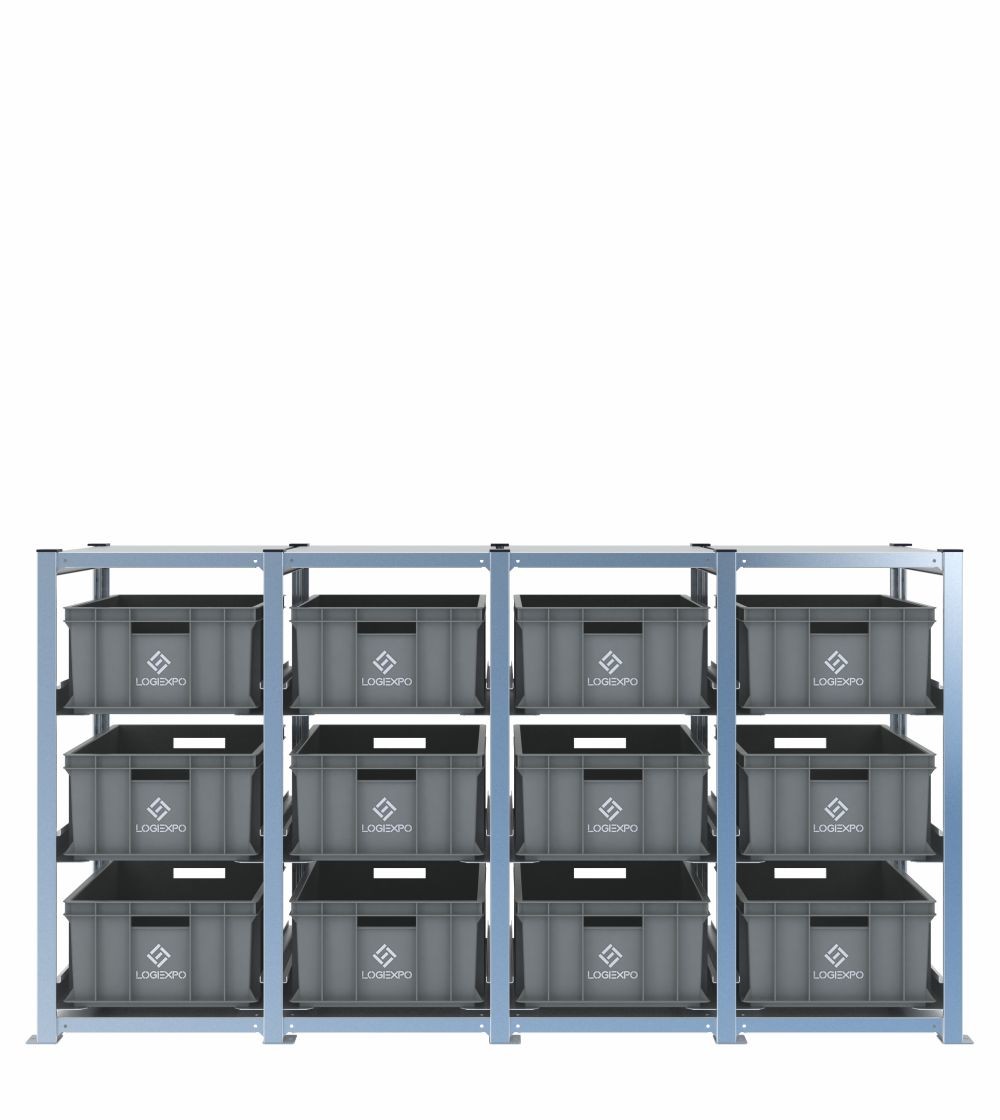

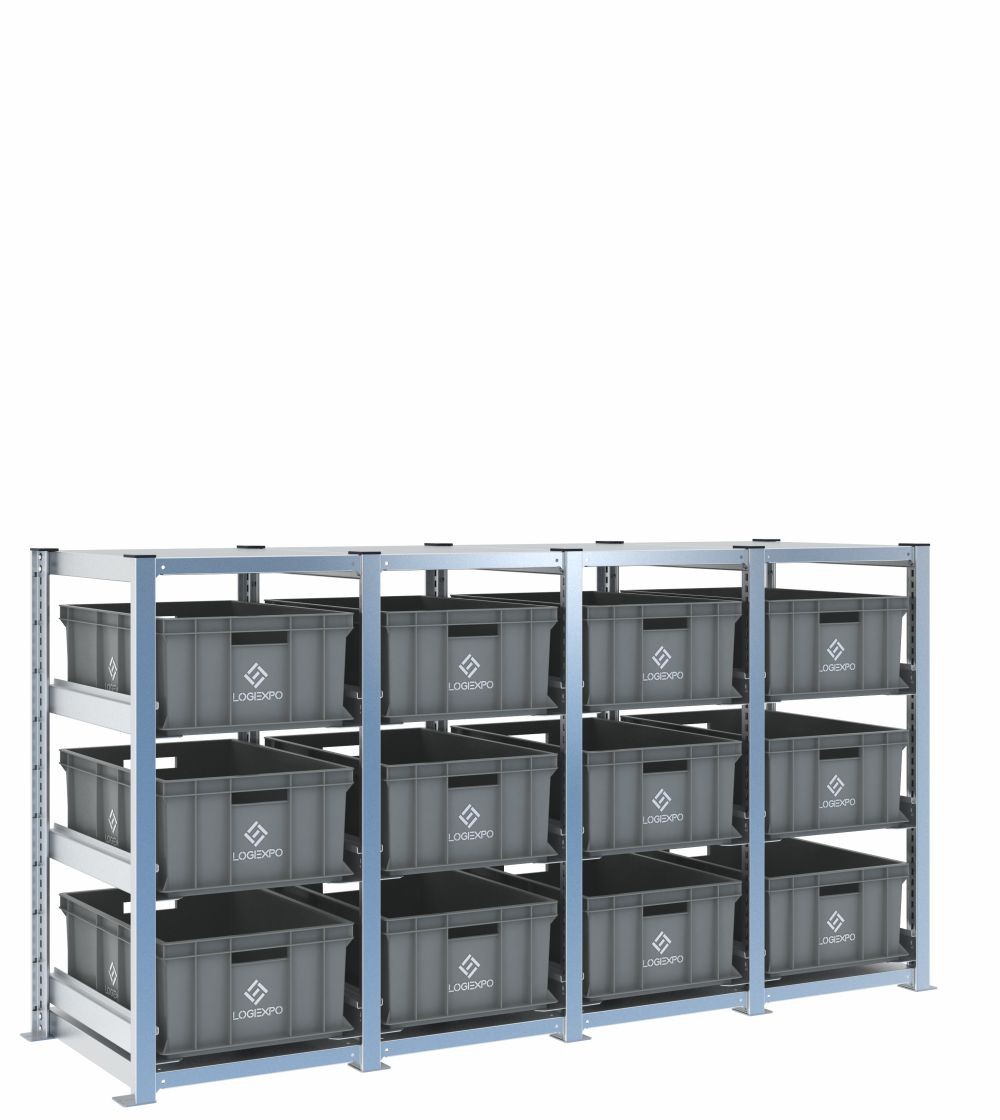

Scaffale H1000 con 12 contenitori Euro 600x400x220h su 4 campate
Questa configurazione comprende 12 Contenitori Euro 600x400x220h distribuiti su quattro campate H1000, con 3 livelli per campata.
La base ampia e l'altezza 220 mm sono adatte a kit, ricambi e componenti che richiedono più volume per singola posizione.
Tre livelli per campata lungo un fronte H1000 di 1934 mm
La configurazione privilegia volume e accessibilità rispetto alla massima densità. Se occorre più luce verticale, un livello può essere eliminato e le slitte riorganizzate a passo 25 mm.
Le quattro campate possono essere separate in gruppi autonomi in un secondo momento, integrando i montanti terminali necessari e verificando gli ancoraggi.
Kit e ricambi voluminosi in un supermarket di produzione
L'ingombro complessivo è 1934x621x1009 mm. Il fronte esteso consente di suddividere materiali per famiglia, macchina, linea o destinazione.
Con contenitori dotati di coperchio il kit anteriore anti-sfilamento non è compatibile e non deve essere previsto insieme al coperchio.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 4 campate, altezza reale 1009 mm;
- 12 Contenitori Euro 600x400 alti 220 mm;
- 12 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm;
- tipo configurazione: Uniforme;
- numero di campate: 4;
- numero di contenitori: 12;
- livelli: 3 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 12 Contenitori Euro 600x400 220h – H1000, 4 campate
Si può eliminare un livello per lasciare più spazio a un contenitore o a un componente più alto?
Sì. La densità può essere ridotta a favore della luce verticale utile: è possibile rimuovere una coppia di slitte e riposizionare i livelli rimanenti a passo 25 mm.
È possibile utilizzare il kit anteriore anti-sfilamento insieme a un contenitore con coperchio?
No. Le due soluzioni non sono compatibili nella configurazione descritta. Se si utilizza il coperchio, deve essere verificato anche lo spazio necessario per il corretto posizionamento del coperchio sul contenitore.
Una scaffalatura multicampata può essere suddivisa in più gruppi autonomi in un secondo momento?
Sì. La separazione è possibile integrando i montanti terminali mancanti con le relative piastre e verificando il nuovo schema di fissaggio a pavimento. I componenti necessari dipendono dal numero di gruppi separati da realizzare.
