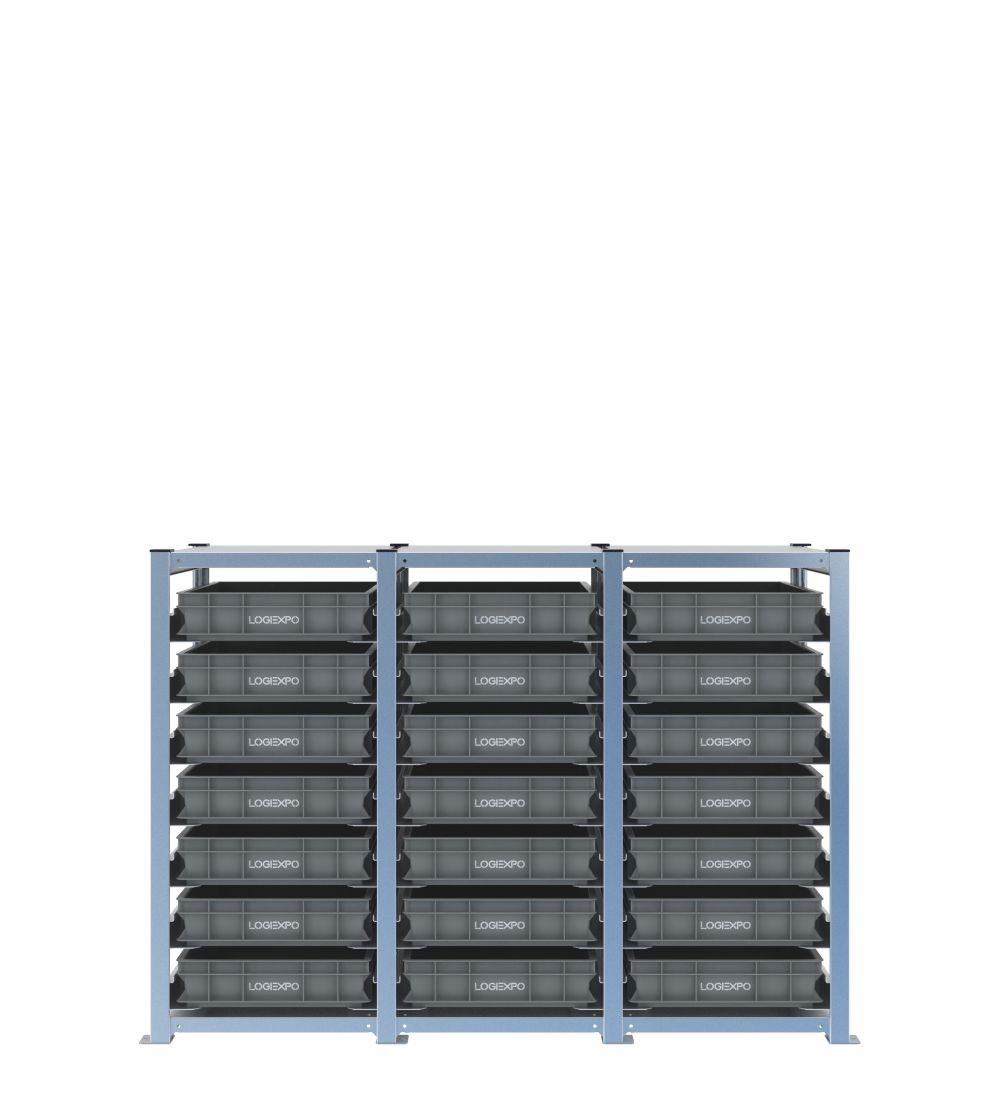

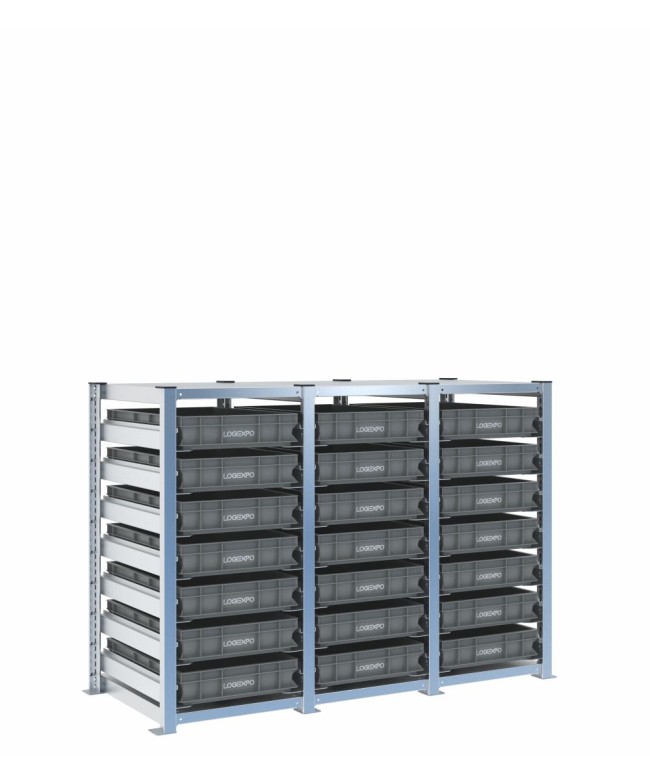

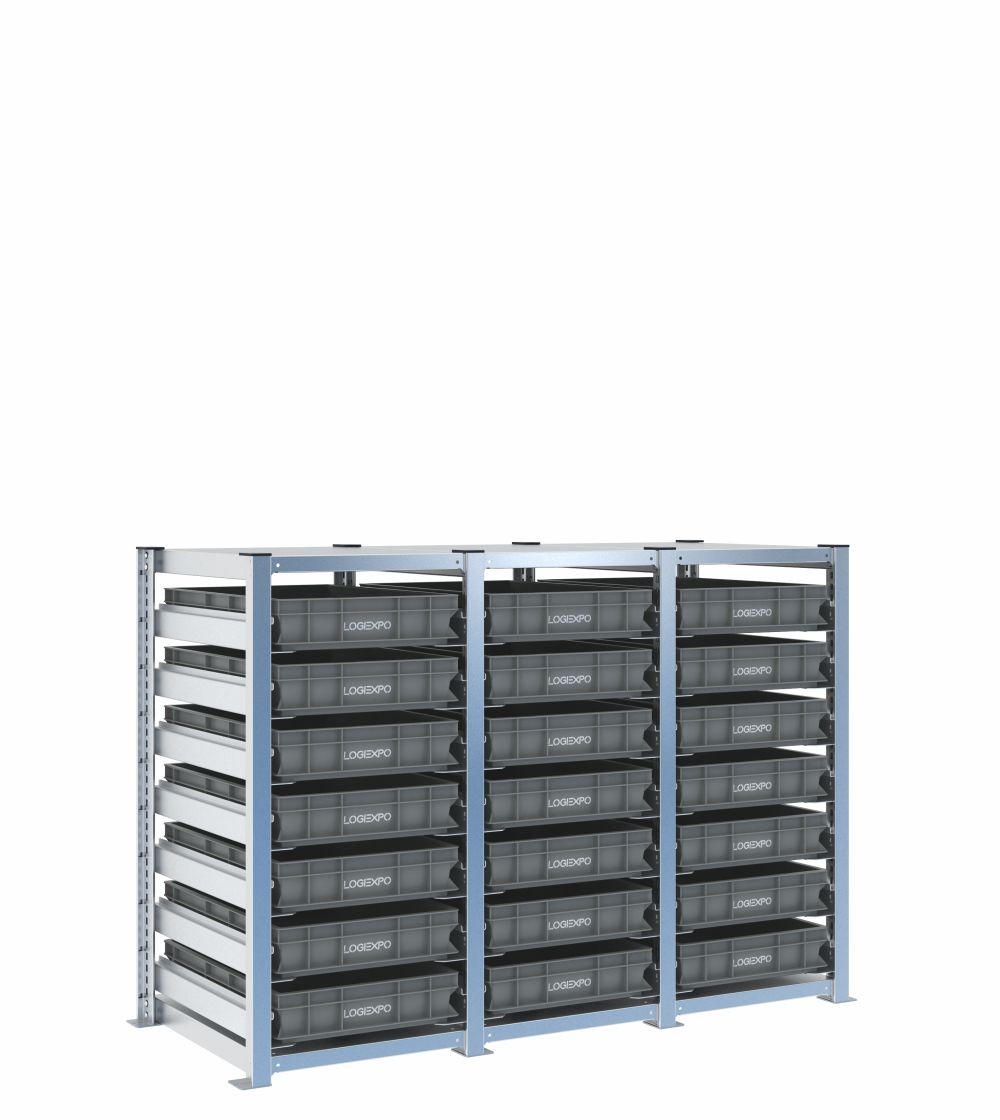

Scaffale con 21 contenitori Euro 600x400x100h – H1000, 3 campate

Scaffale H1000 con 21 contenitori Euro 600x400x100h ad alta densità

Questa configurazione comprende 21 Contenitori Euro 600x400x100h distribuiti su tre campate H1000, con 7 livelli per campata.

La base 600x400 offre un'ampia superficie per posizione, mentre l'altezza 100 mm permette di mantenere un numero elevato di livelli.

Sette livelli per campata per molte referenze su base 600x400

Le tre campate consentono di separare kit, componenti o materiali di linea. Ogni contenitore è accessibile indipendentemente e le slitte possono essere regolate a passo 25 mm.

I perni anti-sganciamento devono essere inseriti dopo la configurazione delle slitte e prima dell'utilizzo.

Scaffale di servizio H1000 per kit e componenti estesi

L'ingombro complessivo è 1472x621x1009 mm. La configurazione è adatta quando serve un fronte di servizio vicino alla postazione con più superficie per singola referenza rispetto al formato 400x300.

La superficie superiore chiusa rimane accessibile come appoggio compatibilmente con materiali e condizioni d'uso.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 3 campate, altezza reale 1009 mm;
• 21 Contenitori Euro 600x400 alti 100 mm;
• 21 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 1426 mm;
• larghezza comprese le piastre: 1472 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 3;
• numero di contenitori: 21;
• livelli: 7 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 21 Contenitori Euro 600x400 100h – H1000, 3 campate

Per quali materiali è particolarmente adatto il formato 600x400?

Per kit, componenti estesi, semilavorati e materiali che richiedono più superficie per singola posizione rispetto al formato 400x300.

Quando una struttura H1000 funziona meglio come scaffale di servizio alla postazione?

Quando le referenze devono rimanere vicine al punto d'uso e facilmente accessibili, senza sfruttare altezze elevate. La scelta va comunque verificata rispetto a layout e frequenza di prelievo.

A cosa servono i perni anti-sganciamento delle slitte?

Servono a bloccare il corretto innesto delle mensole nelle asolature dei montanti. Vanno inseriti prima dell'utilizzo e non devono essere confusi con il kit anteriore anti-sfilamento dei contenitori.
