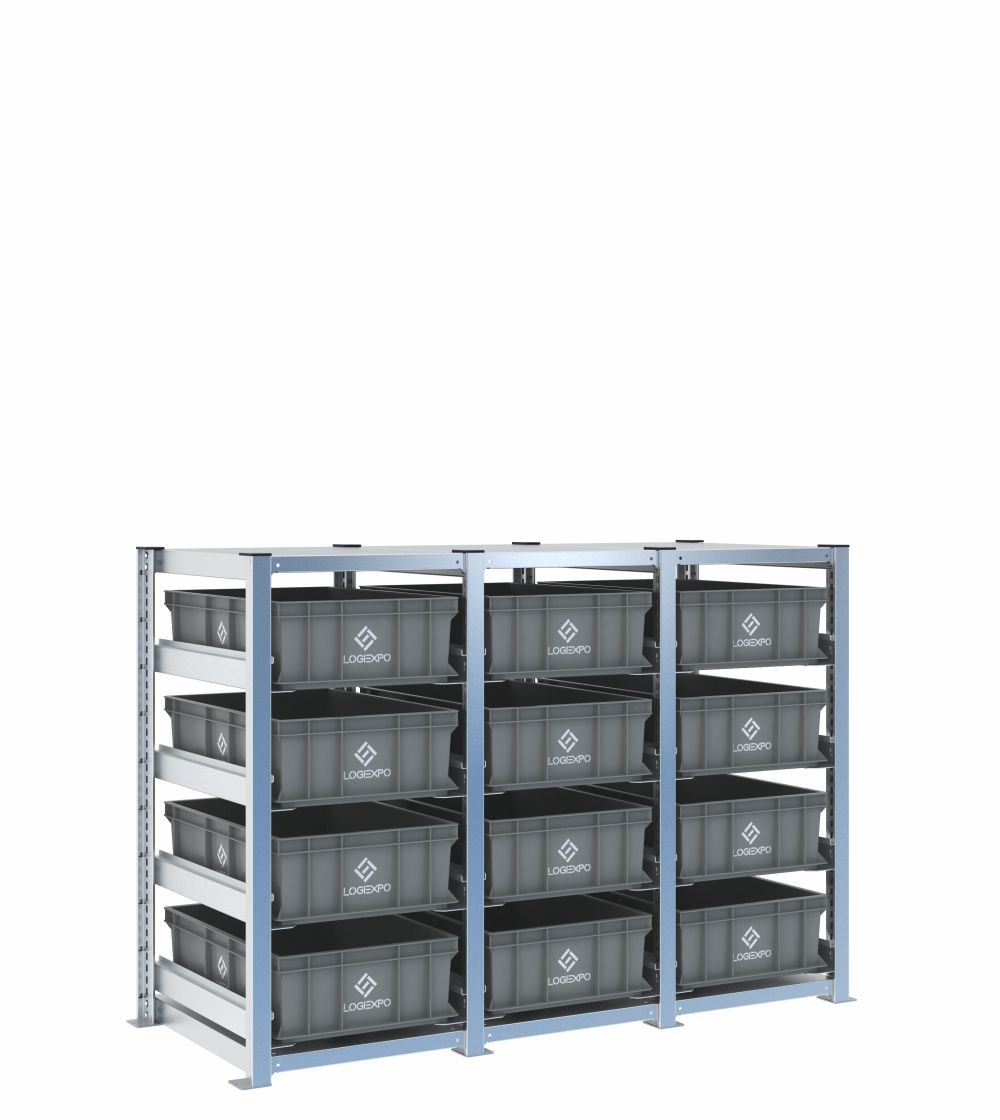

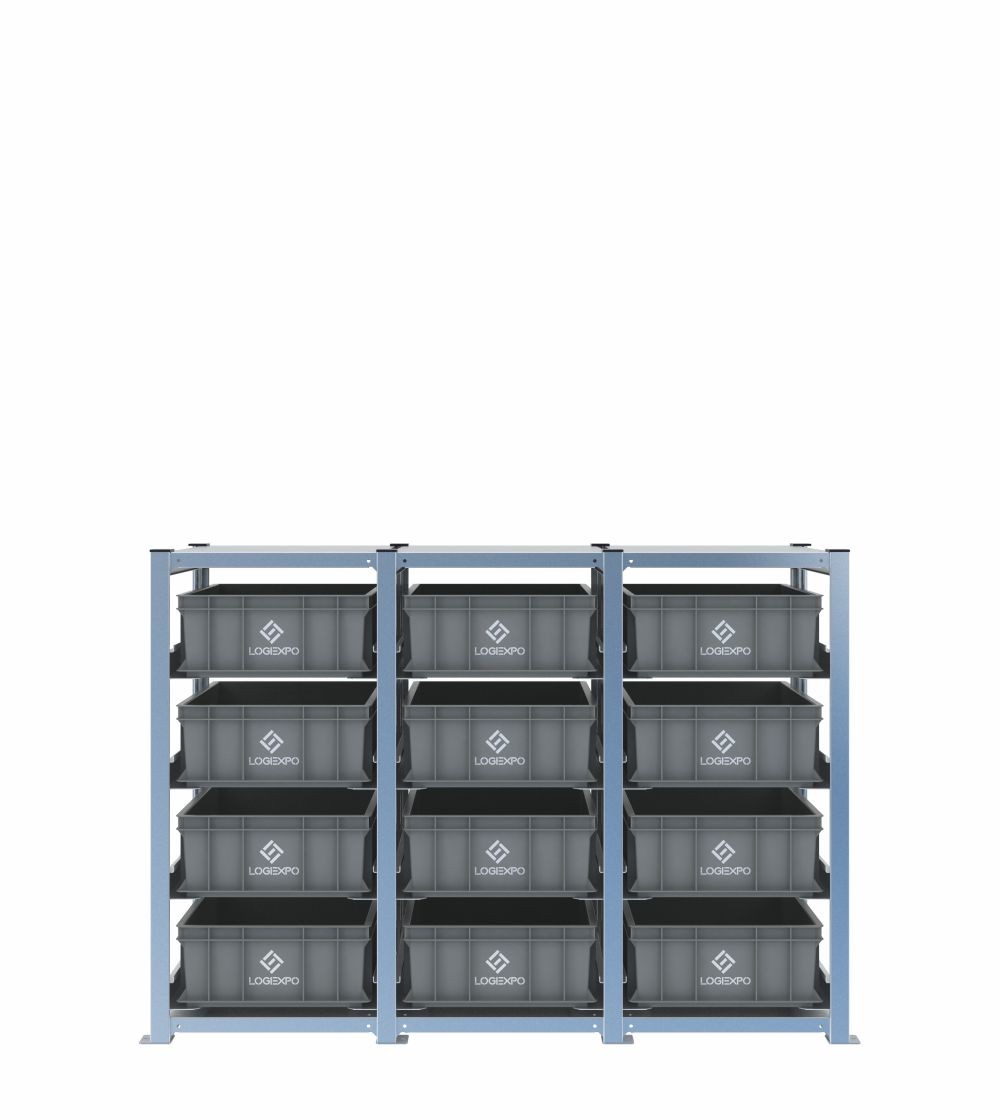

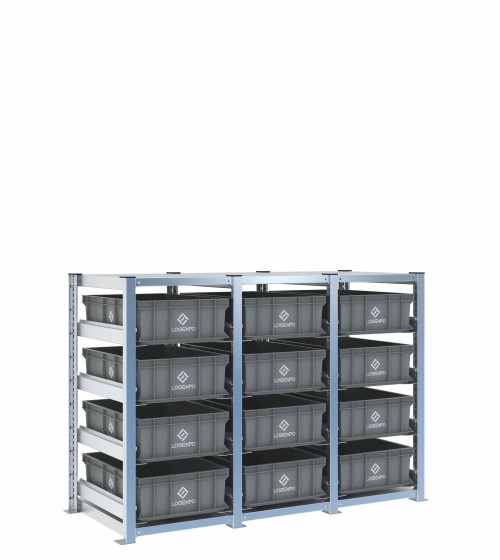

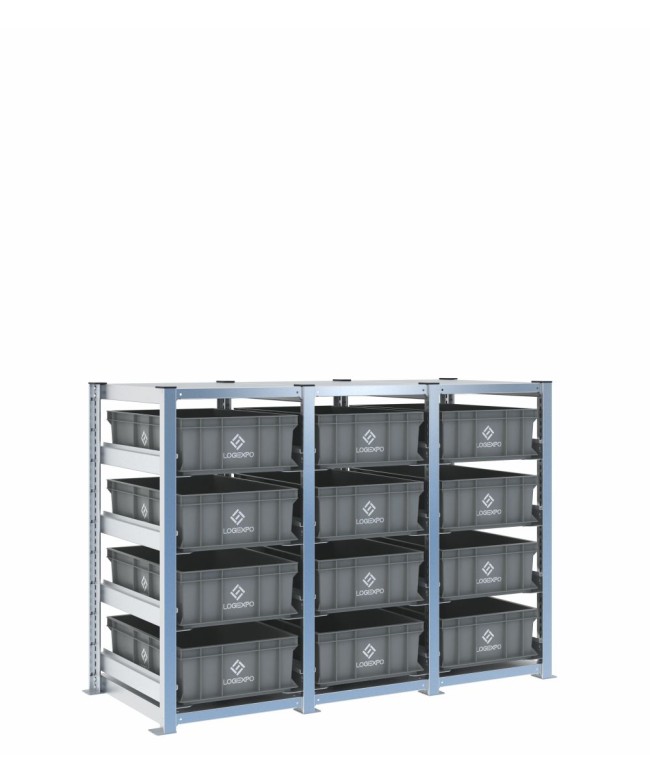

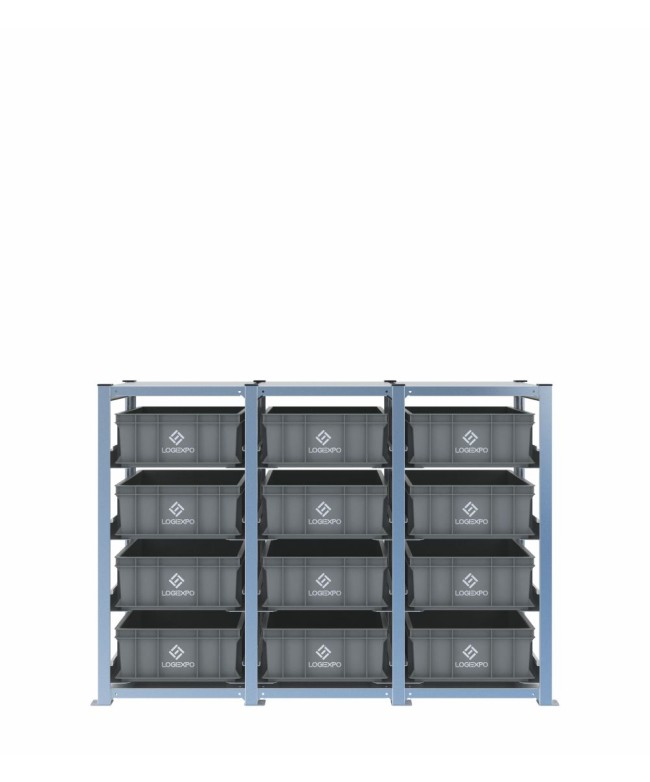

Scaffale H1000 con 12 contenitori Euro 600x400x170h per kit e semilavorati
Questa configurazione comprende 12 Contenitori Euro 600x400x170h distribuiti su tre campate H1000, con 4 livelli per campata. Il volume per singola posizione è adatto a kit, semilavorati e gruppi di componenti di media altezza.
Le tre campate consentono di strutturare un fronte di servizio per reparto o linea senza sviluppare la scaffalatura fino a quota H2000.
Dodici contenitori di media altezza su tre campate
La configurazione privilegia una capacità intermedia per posizione, con quattro livelli per campata e base 600x400. La distanza può essere adattata a passo 25 mm per esigenze future.
Il fermo posteriore delle slitte definisce la posizione del contenitore; il kit anteriore anti-sfilamento rimane un accessorio opzionale.
Kit, gruppi preassemblati e materiali di reparto
L'ingombro complessivo è 1472x621x1009 mm. Le campate possono essere assegnate a famiglie, ordini, commesse o fasi di lavorazione diverse.
Per configurazioni fuori standard o layout con orientamenti particolari è utile fornire a LogiExpo quantità, pesi, modalità di accesso e spazio disponibile.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 3 campate, altezza reale 1009 mm;
- 12 Contenitori Euro 600x400 alti 170 mm;
- 12 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1426 mm;
- larghezza comprese le piastre: 1472 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 170 mm;
- tipo configurazione: Uniforme;
- numero di campate: 3;
- numero di contenitori: 12;
- livelli: 4 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 12 Contenitori Euro 600x400 170h – H1000, 3 campate
Il kit anteriore anti-sfilamento è obbligatorio?
No. È un accessorio opzionale da valutare in funzione delle modalità di impiego, del rischio di estrazione accidentale e della configurazione prevista. Il sistema standard mantiene comunque il fermo posteriore di fine corsa.
I quattro montanti verticali che compongono una campata sono uguali tra loro?
Sì. Ogni campata utilizza quattro profili montanti uguali, caratteristica che semplifica montaggio e gestione dei componenti. Le piastre di base e gli altri elementi di collegamento restano componenti distinti.
Come richiedere a LogiExpo uno studio per una configurazione personalizzata?
È utile indicare formato e quantità dei contenitori, pesi, layout disponibile, modalità di accesso e accessori richiesti. Il supporto tecnico è disponibile al 051 558776, via info@logiexpo.it o tramite il modulo Contatti di LogiExpo.
