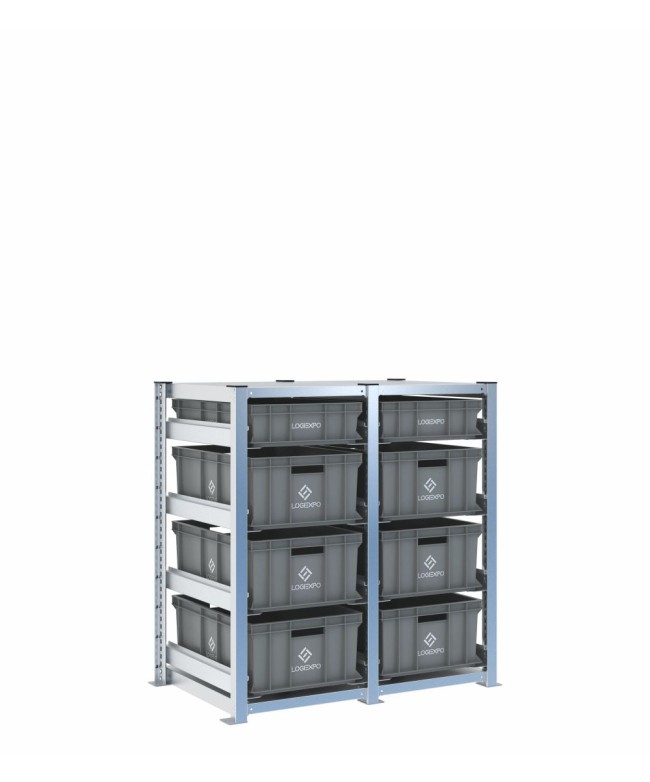

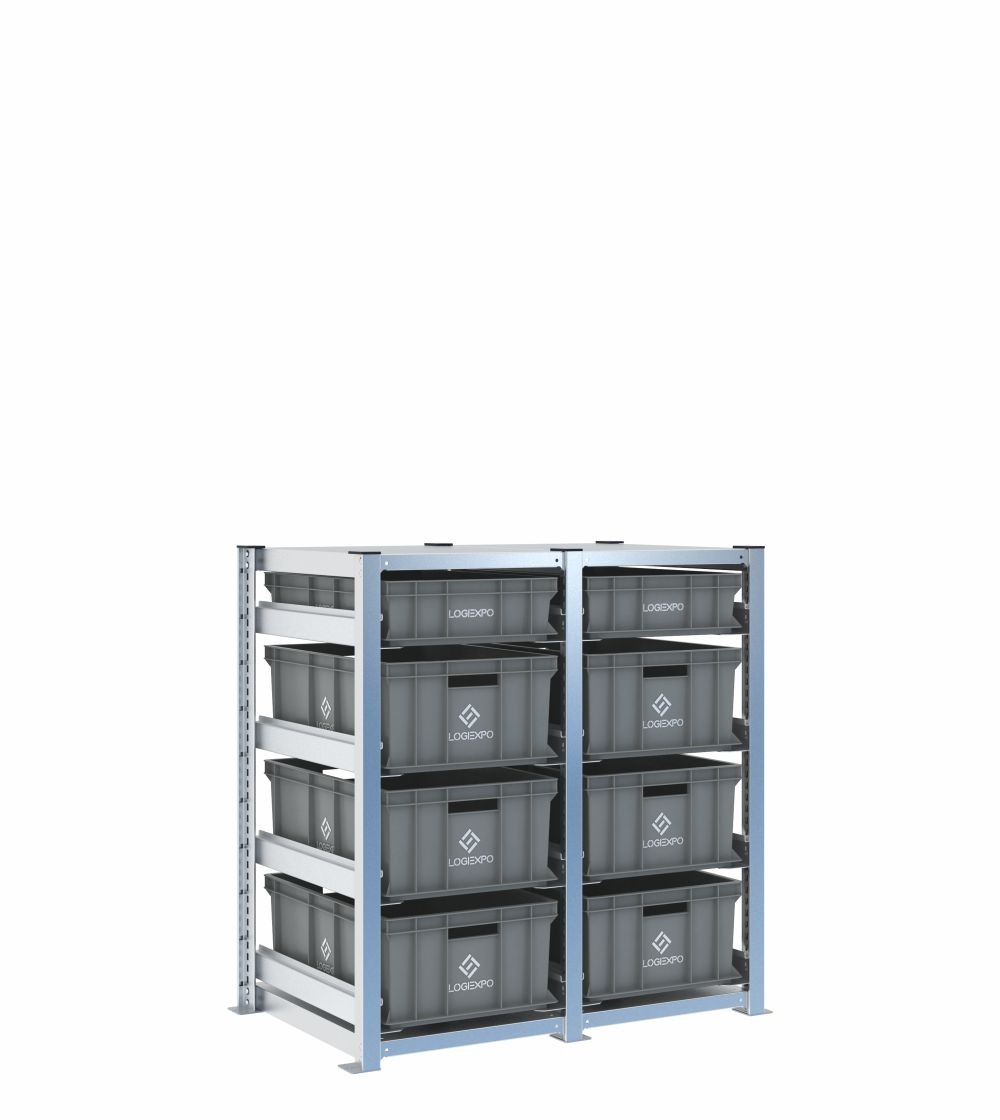

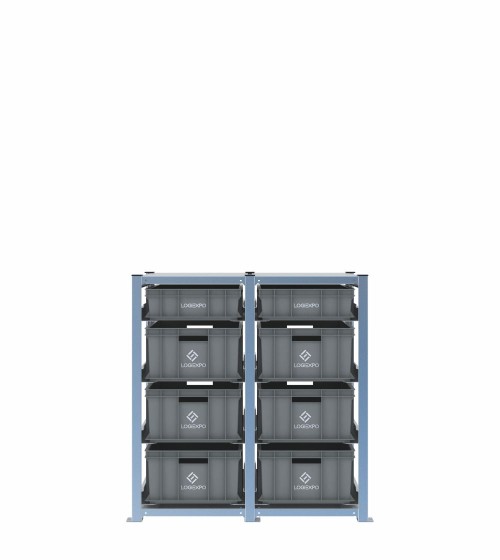

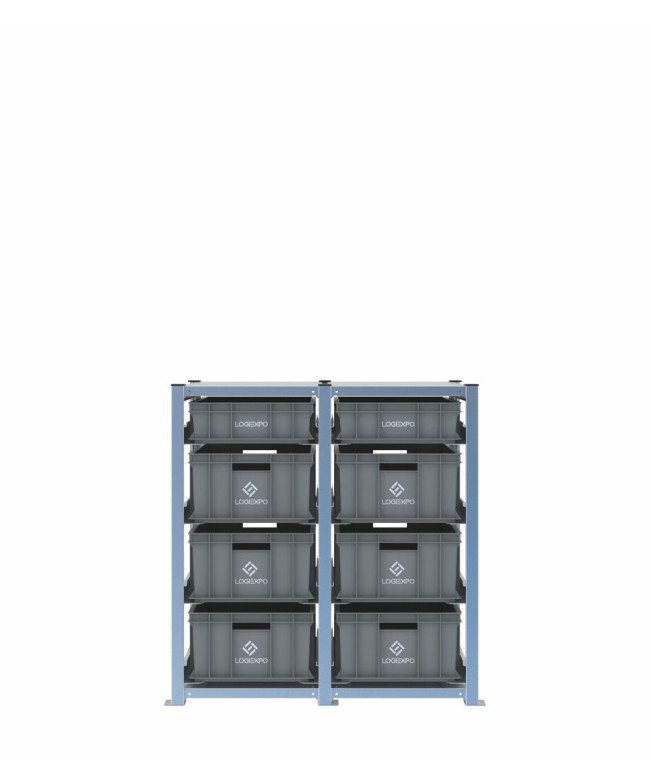

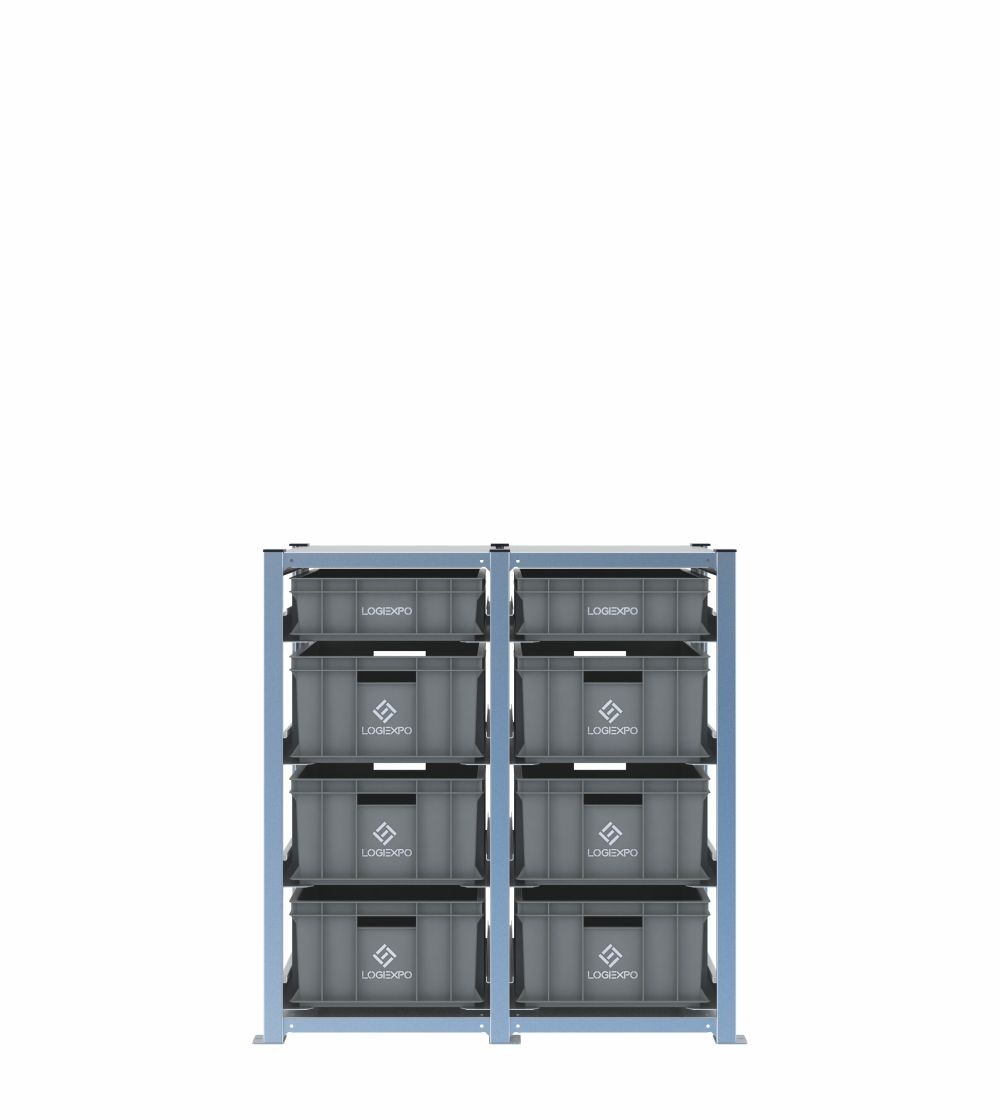

Scaffale H1000 con 8 contenitori Euro 600x400 misti 220h/130h
Questa configurazione comprende 8 Contenitori Euro 600x400 nelle altezze 130 e 220 mm, distribuiti su due campate H1000 con 4 livelli per campata. La combinazione è adatta a scorte operative, kit e ricambi con esigenze di capacità differenti.
Le due campate mantengono il fronte compatto e permettono di separare due famiglie di materiali o due utenze operative.
Quattro livelli per campata per scorte e ricambi di volume differente
Le quote delle slitte possono essere modificate a passo 25 mm per adattare la sequenza dei livelli o aumentare lo spazio di presa.
La base 600x400 permette anche configurazioni speciali con due contenitori 400x300 in profondità, purché altezza e carico siano compatibili.
Cella di lavoro con contenitori intermedi e più capienti
L'ingombro complessivo è 1010x621x1009 mm. La configurazione è adatta a una cella di lavoro, a un'area di manutenzione o a un piccolo fronte di rifornimento.
Il fissaggio a pavimento deve essere definito in base alle caratteristiche reali del supporto, senza assumere una tipologia di tassello universale.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 2 campate, altezza reale 1009 mm;
- 8 Contenitori Euro 600x400 nelle altezze 130 e 220 mm;
- 8 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 130 e 220 mm;
- tipo configurazione: Mista;
- numero di campate: 2;
- numero di contenitori: 8;
- livelli: 4 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 8 Contenitori Euro 600x400 220h/130h – H1000, 2 campate
Il kit anteriore anti-sfilamento può essere usato con due contenitori 400x300 in profondità?
No. Il kit anteriore anti-sfilamento non è compatibile con la configurazione speciale che utilizza due contenitori 400x300 disposti uno dietro l'altro sullo stesso livello 600x400.
Quali dati servono per scegliere correttamente gli ancoraggi?
Occorre conoscere almeno tipologia, spessore e stato del pavimento, caratteristiche del supporto, carichi previsti e vincoli di posa. I tasselli vanno scelti sulla base del supporto reale.
È possibile orientare livelli diversi della stessa campata in direzioni opposte?
Sì, nelle configurazioni H1000 studiate per questo scopo. Ogni singolo livello resta però utilizzabile da un solo lato e la disposizione deve essere verificata rispetto ai flussi operativi.
