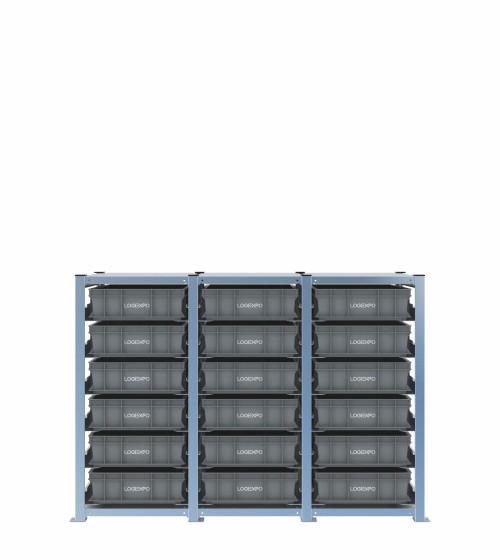

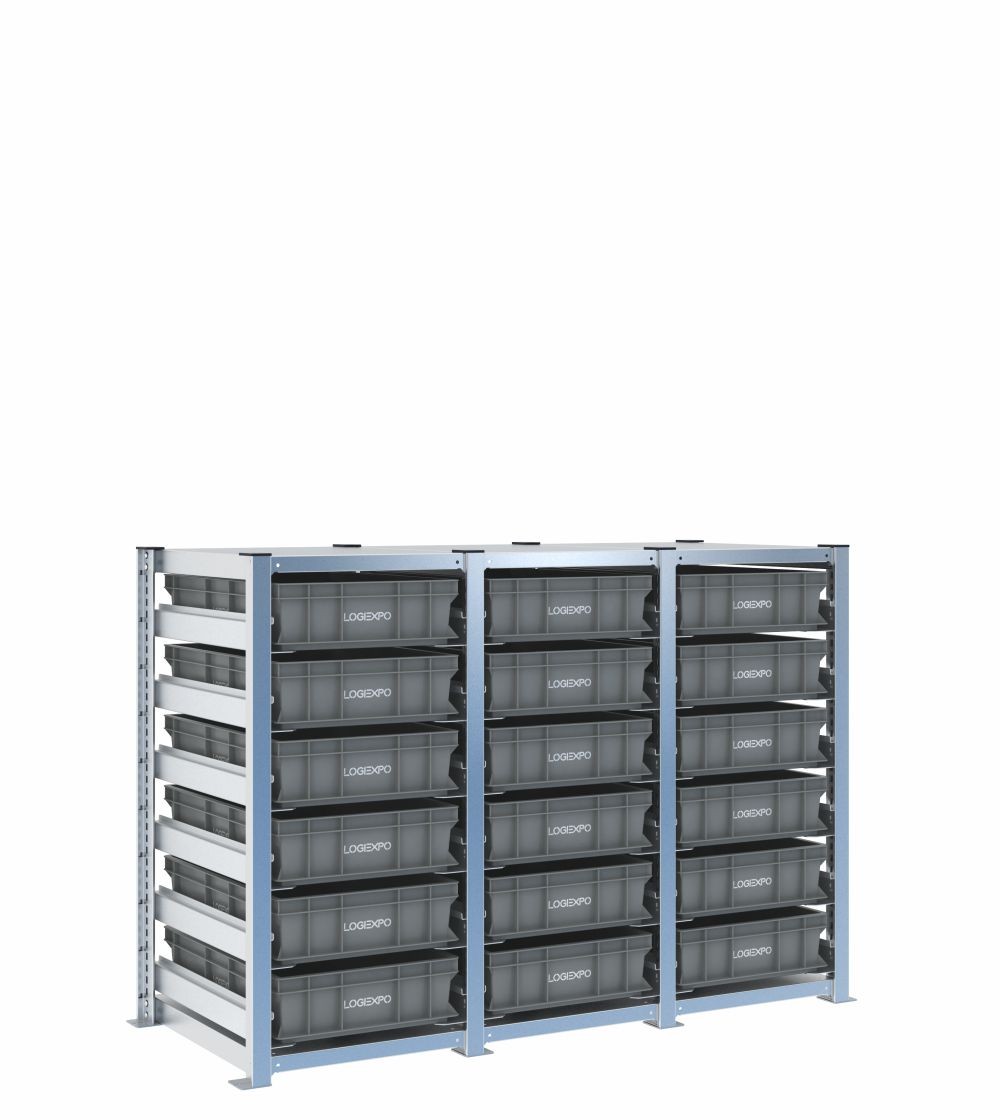

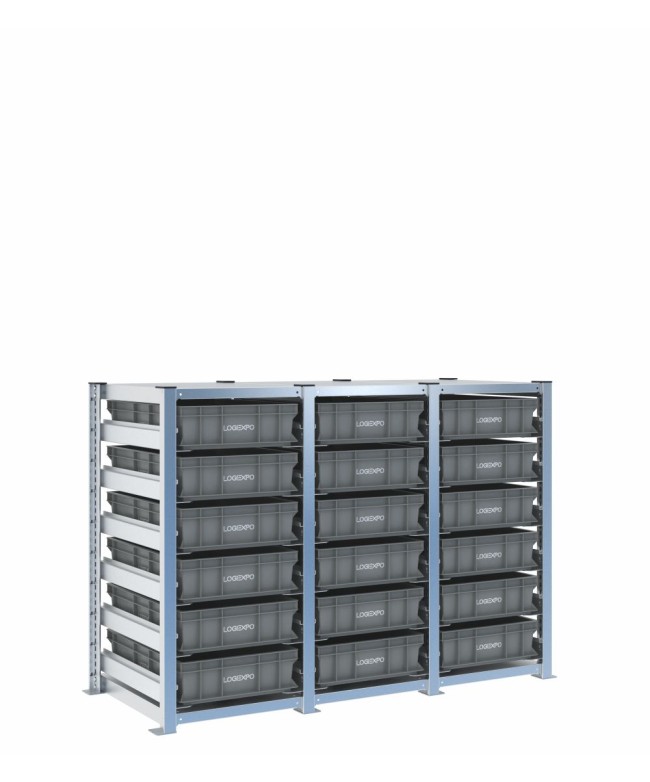

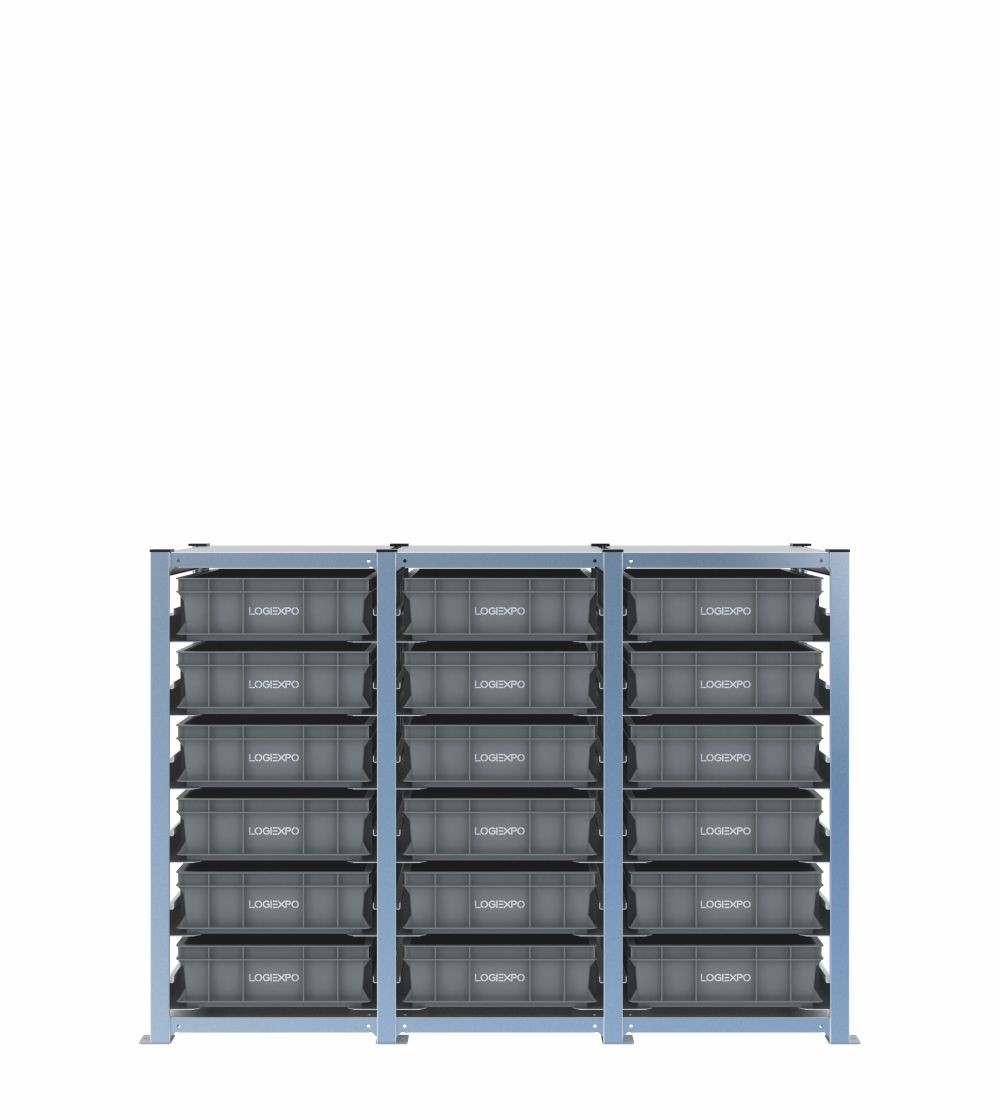

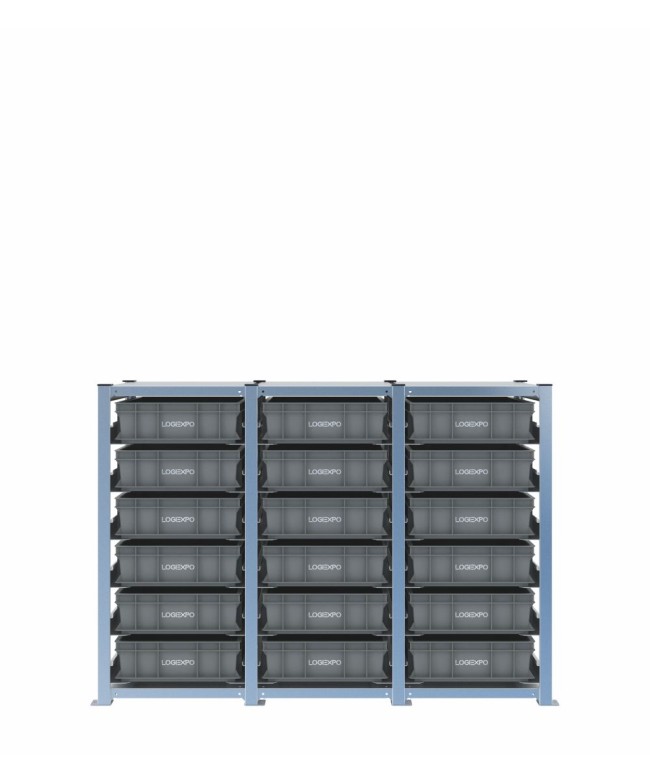

Scaffale H1000 con 18 contenitori Euro 600x400x130h per scorte operative
Questa configurazione comprende 18 Contenitori Euro 600x400x130h distribuiti su tre campate H1000, con 6 livelli per campata. La base ampia e l'altezza intermedia sono adatte a scorte operative, consumabili, kit e ricambi da mantenere vicino al punto di utilizzo.
Le tre campate permettono di separare famiglie di materiali o destinazioni mantenendo un fronte basso e facilmente leggibile.
Sei livelli per campata per un fronte di rifornimento H1000
Ogni contenitore è supportato da una propria coppia di slitte e può essere estratto senza movimentare le cassette degli altri livelli. La regolazione a passo 25 mm permette di modificare la distanza verticale se cambiano le esigenze.
La struttura non utilizza ripiani intermedi continui: i contenitori lavorano direttamente sulle coppie di slitte.
Rifornimento linea, manutenzione e consumabili di reparto
L'ingombro complessivo è 1472x621x1009 mm. La configurazione può essere collocata a servizio di una linea o di un'area tecnica quando servono più gruppi di materiali con accesso frequente.
Il fissaggio a pavimento deve essere definito in funzione del supporto reale, perché la tipologia di tassello dipende dalle caratteristiche della pavimentazione.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 3 campate, altezza reale 1009 mm;
- 18 Contenitori Euro 600x400 alti 130 mm;
- 18 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1426 mm;
- larghezza comprese le piastre: 1472 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 130 mm;
- tipo configurazione: Uniforme;
- numero di campate: 3;
- numero di contenitori: 18;
- livelli: 6 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 18 Contenitori Euro 600x400 130h – H1000, 3 campate
Perché i tasselli di ancoraggio non sono compresi?
Perché il tipo di ancoraggio dipende dal materiale, dallo spessore, dalla resistenza e dallo stato del pavimento. Le piastre sono predisposte per il fissaggio, ma il tassello deve essere scelto in funzione del supporto reale.
Ogni contenitore può essere estratto senza movimentare quelli degli altri livelli?
Sì. Ogni cassetta dispone della propria coppia di slitte e può essere prelevata indipendentemente, senza rimuovere i contenitori collocati sopra o sotto.
Quale funzione svolgono i ripiani strutturali di base e superiori oltre a creare una superficie chiusa?
Collegano le estremità dei quattro montanti e completano strutturalmente la campata. Non sono normali ripiani intermedi: tra base e sommità i livelli dei contenitori sono realizzati con coppie di slitte dedicate su cui sono appoggiati i contenitori.
