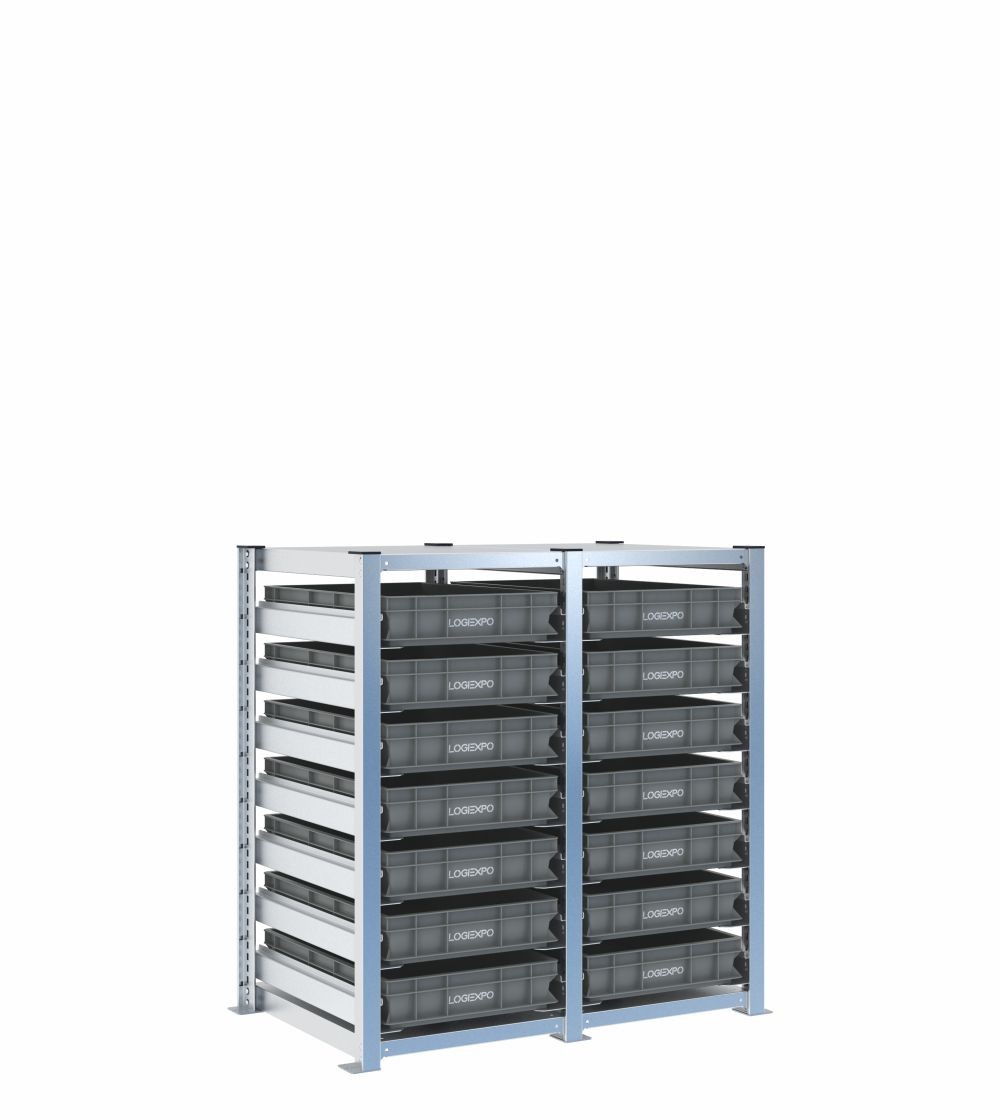

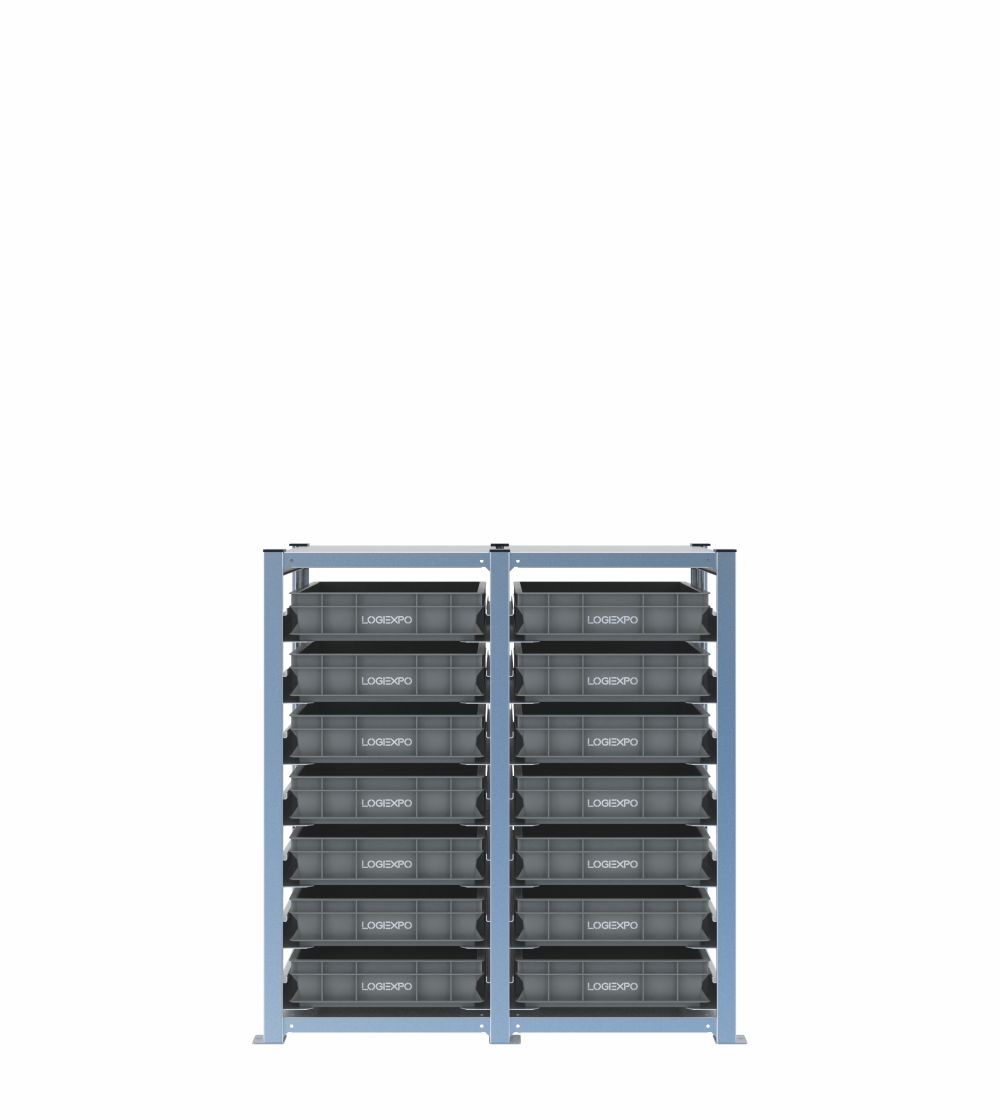

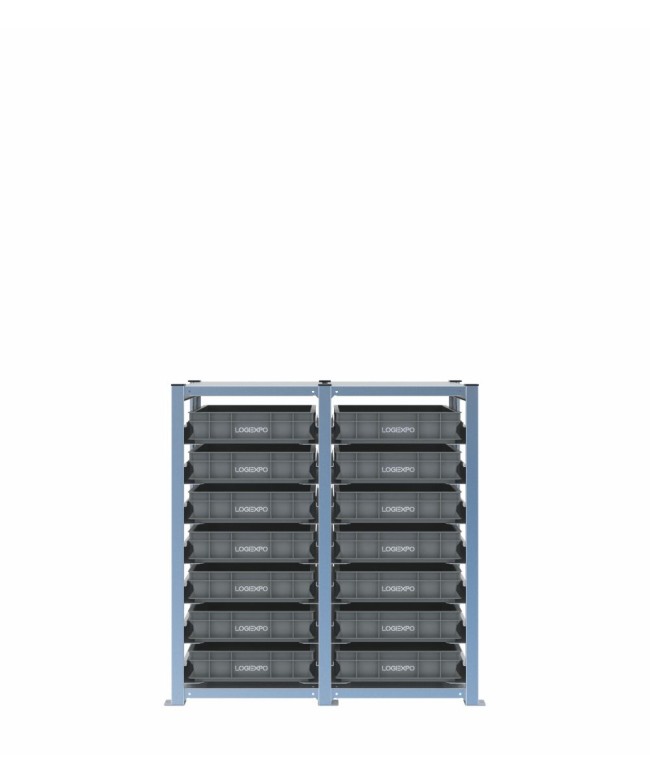

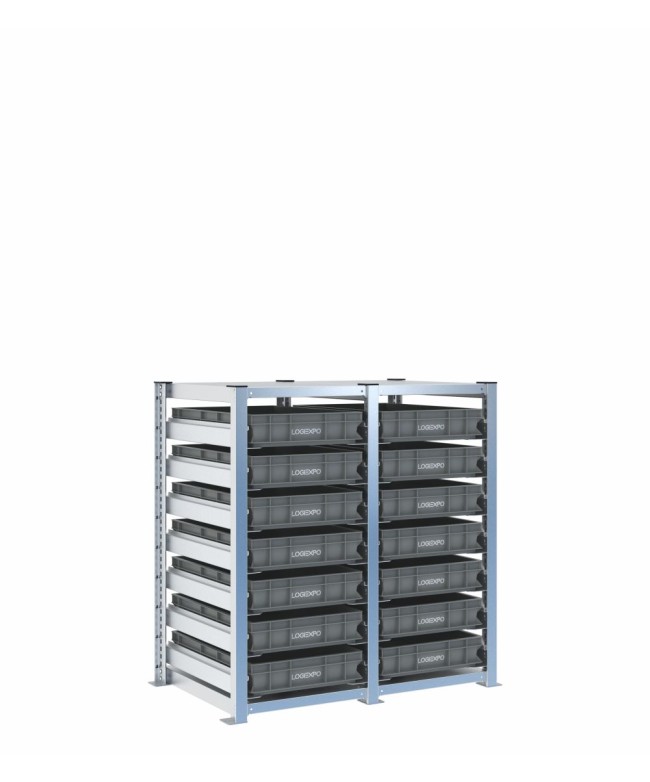

Scaffale con 14 contenitori Euro 600x400x100h – H1000, 2 campate

Scaffale H1000 con 14 contenitori Euro 600x400x100h per kit e scorte operative

Questa configurazione comprende 14 Contenitori Euro 600x400x100h distribuiti su due campate H1000, con 7 livelli per campata. La base 600x400 offre una superficie ampia per kit, minuterie estese, ricambi piatti e scorte operative, mentre l'altezza 100 mm mantiene il contenuto facilmente visibile.

La struttura permette di concentrare quattordici posizioni indipendenti in un fronte basso e leggibile, adatto al servizio di una cella di lavoro o di un gruppo di referenze correlate.

Sette livelli per campata con base 600x400

Ogni contenitore dispone della propria coppia di slitte e può essere estratto senza movimentare gli altri livelli. La configurazione privilegia il numero di posizioni mantenendo una superficie utile maggiore rispetto al formato 400x300.

Il passo verticale di 25 mm consente di modificare le quote se cambiano le dimensioni del contenuto o lo spazio necessario per la presa.

Rifornimento localizzato per montaggio, manutenzione e preparazione kit

L'ingombro complessivo è 1010x621x1009 mm. La profondità di 621 mm va considerata nel layout insieme allo spazio frontale necessario per l'estrazione delle cassette.

La quota H1000 è particolarmente utile quando i materiali devono rimanere vicini all'operatore e la capacità deve essere distribuita su più posizioni orizzontali e verticali.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 2 campate, altezza reale 1009 mm;
• 14 Contenitori Euro 600x400 alti 100 mm;
• 14 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 964 mm;
• larghezza comprese le piastre: 1010 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 14;
• livelli: 7 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 14 Contenitori Euro 600x400 100h – H1000, 2 campate

Con due contenitori 400x300 sullo stesso livello predisposto per 600x400, quanto può pesare ciascun contenitore?

In questa configurazione speciale i due contenitori 400x300 vengono disposti uno dietro l'altro in profondità e il carico complessivo della coppia di slitte resta 50 kg. Il limite diventa quindi 25 kg per ciascun contenitore.

Lo scaffale deve essere fissato a pavimento?

Sì. Le piastre di base sono predisposte per l'ancoraggio e la struttura deve essere fissata al pavimento prima dell'uso. I tasselli non sono compresi perché devono essere scelti in funzione del materiale e delle condizioni del supporto di posa.

Quando una struttura H1000 funziona meglio come scaffale di servizio alla postazione?

Quando i contenitori devono rimanere vicini all'operatore, con accesso frequente e senza sfruttare una parete in altezza. Ingombro, passaggi, profondità delle cassette e frequenza di rifornimento devono comunque essere verificati nel layout reale.
