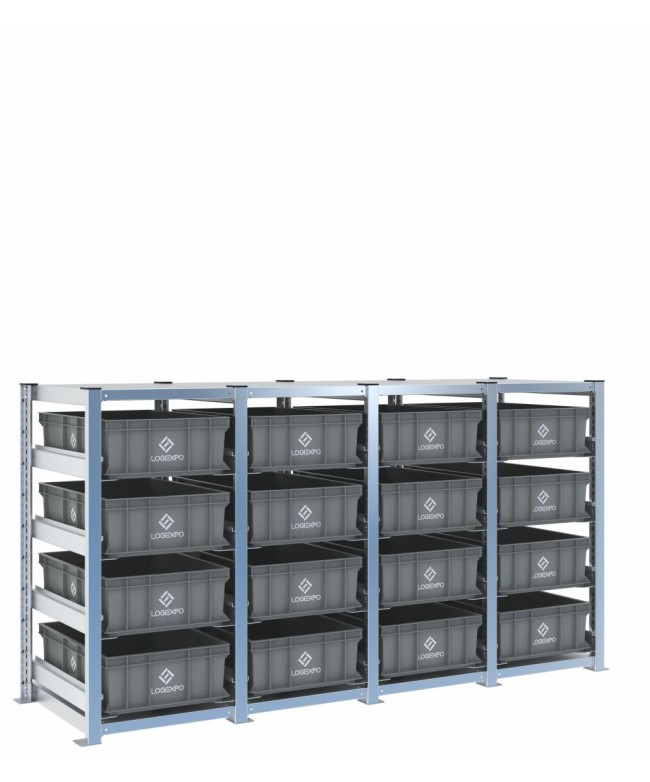

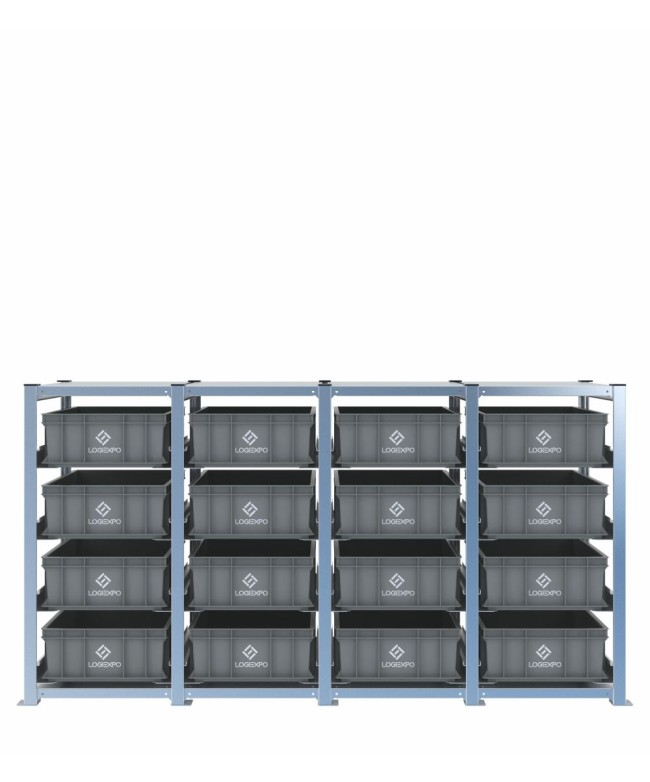

Scaffale H1000 con 16 contenitori Euro 600x400x170h su 4 campate
Questa configurazione comprende 16 Contenitori Euro 600x400x170h distribuiti su quattro campate H1000, con 4 livelli per campata. Il fronte esteso consente di suddividere kit, semilavorati e componenti di media altezza per famiglia, macchina, commessa o fase di processo.
La base 600x400 offre superficie utile per gruppi di componenti più estesi, mantenendo un'altezza di contenitore intermedia e facilmente gestibile.
Quattro campate per un fronte operativo suddiviso per aree o flussi
Le quattro campate permettono una separazione visiva immediata tra gruppi di materiali. Ogni livello rimane indipendente e può essere riconfigurato a passo 25 mm quando cambiano altezze o necessità operative.
Lo sviluppo complessivo di 1934 mm consente di costruire un vero fronte di servizio per reparto o supermarket di produzione, mantenendo la struttura a quota H1000.
Supermarket di produzione e gestione di kit per più utenze
La configurazione è adatta quando più famiglie di materiali devono essere mantenute nello stesso punto ma con una separazione chiara. Le campate possono essere assegnate a linee, turni, macchine o fasi diverse.
In progetti specifici la struttura H1000 può anche essere studiata per servire aree poste sui lati opposti, definendo preventivamente l'orientamento dei livelli.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 4 campate, altezza reale 1009 mm;
- 16 Contenitori Euro 600x400 alti 170 mm;
- 16 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 170 mm;
- tipo configurazione: Uniforme;
- numero di campate: 4;
- numero di contenitori: 16;
- livelli: 4 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 16 Contenitori Euro 600x400 170h – H1000, 4 campate
Una scaffalatura H1000 può servire due aree di lavoro poste sui lati opposti?
Sì, in una configurazione progettata per questo uso. I montanti sono simmetrici e la versione con H1000 mm non utilizza crociere posteriori; è quindi possibile orientare campate o livelli verso lati diversi, mantenendo però ogni singolo livello accessibile da un solo lato.
Una configurazione a 4 campate può essere trasformata in due scaffalature autonome da 2 campate?
Sì. La separazione richiede i montanti aggiuntivi necessari a rendere autonomi i due gruppi, completi delle relative piastre di base. La modifica va verificata considerando posizione, ancoraggi e configurazione delle slitte.
È adatto a gestire ricambi e materiali di consumo vicino alle aree di manutenzione?
Sì. Le quattro campate possono suddividere ricambi, consumabili e kit per macchina o area di intervento, mantenendo le cassette estraibili singolarmente e disponibili vicino al punto di utilizzo.
È possibile ricevere supporto tecnico e consulenza su configurazioni personalizzate?
Sì. Per informazioni su applicazioni particolari, personalizzazioni, verifica configurazione, portate o modalità di impiego particolari, il team tecnico LogiExpo è disponibile al 051 558776, via e-mail a info@logiexpo.it oppure tramite il [modulo di contatto].
