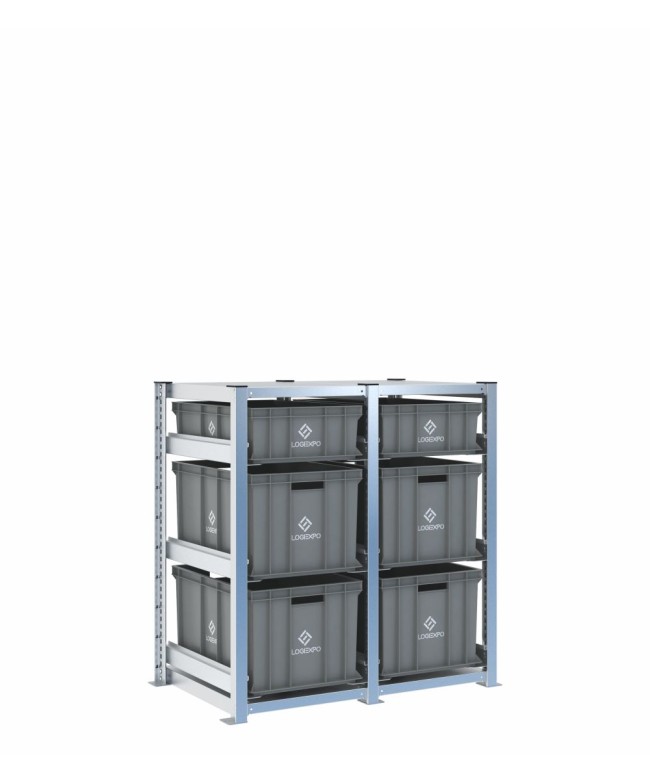

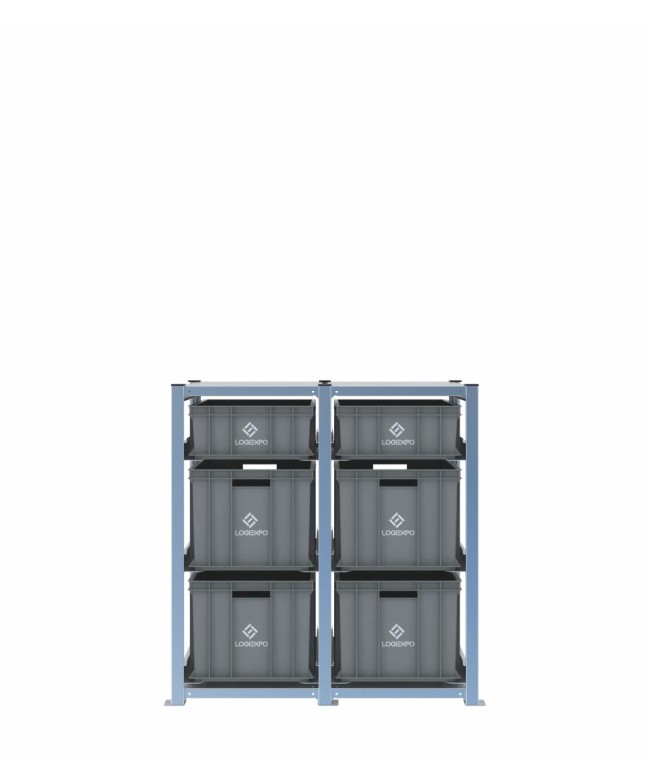

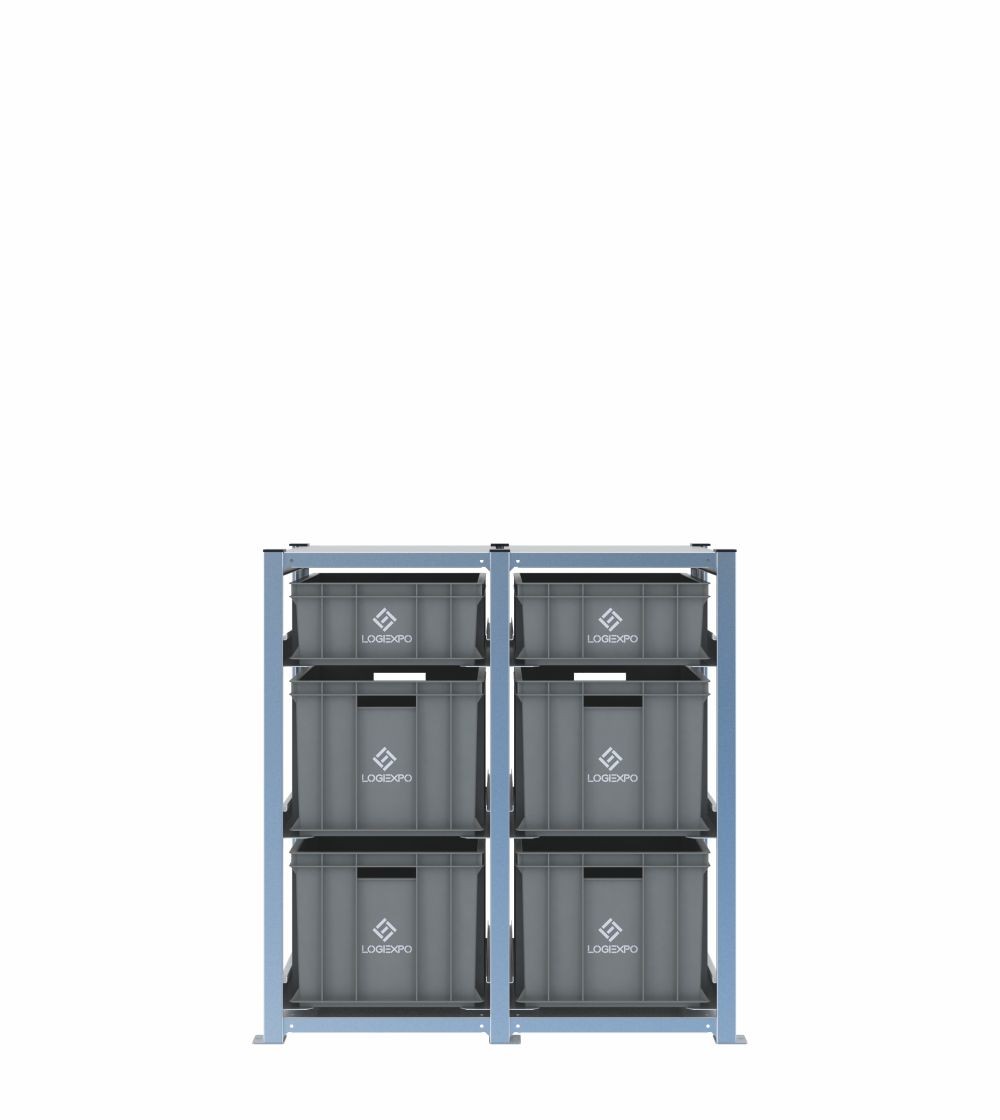

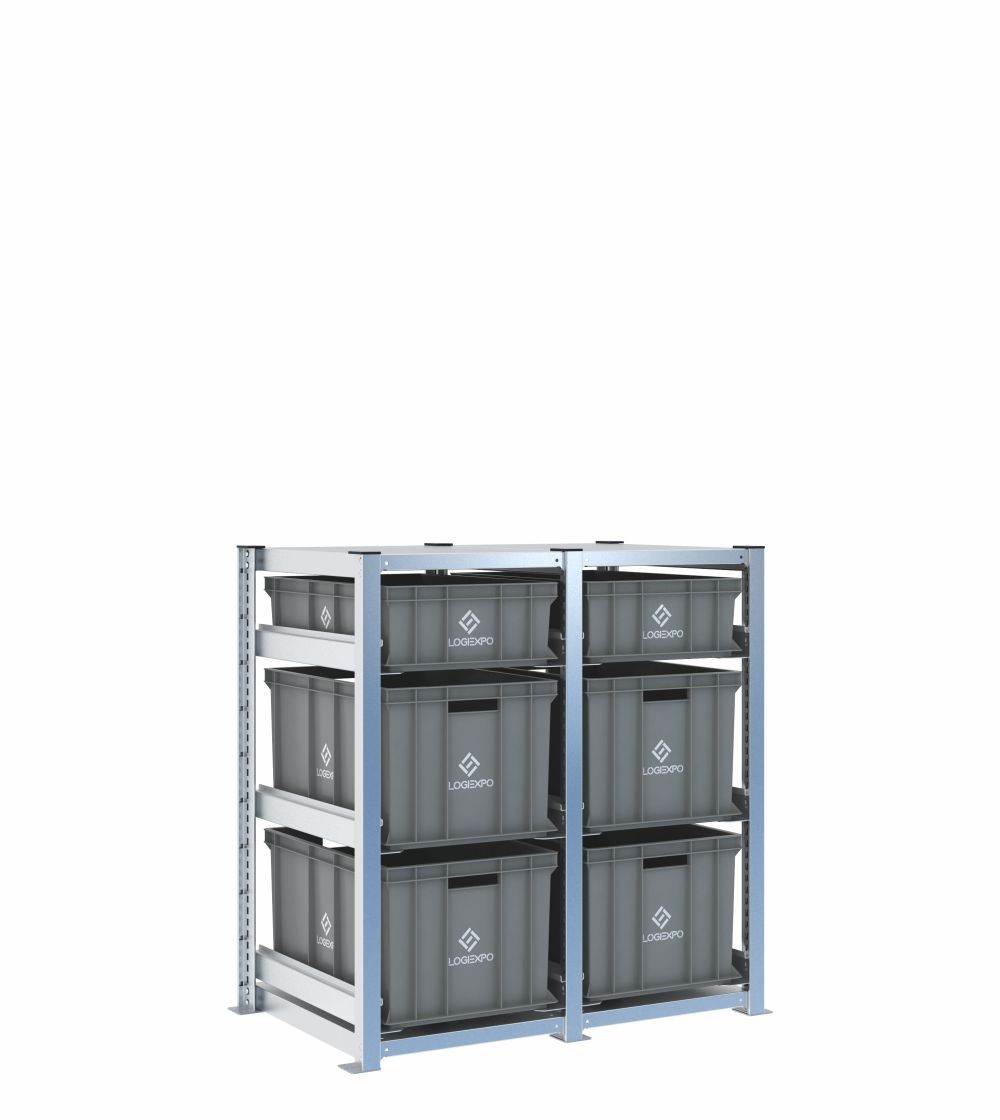

Scaffale H1000 con 6 contenitori Euro 600x400 misti 320h/170h
Questa configurazione comprende 6 Contenitori Euro 600x400 nelle altezze 170 e 320 mm, distribuiti su due campate H1000 con 3 livelli per campata. È una soluzione orientata a poche posizioni con capacità differenziata e volume elevato per le cassette più alte.
La combinazione è adatta a kit, ricambi e materiali che non richiedono lo stesso spazio verticale.
Tre livelli per campata con capacità molto differenziata
Le due altezze permettono di affiancare contenitori per componenti intermedi e posizioni dedicate a materiali più voluminosi. Le slitte restano riposizionabili a passo 25 mm se cambiano le esigenze.
La struttura concentra sei posizioni in una larghezza complessiva di 1010 mm, mantenendo un fronte contenuto.
Kit voluminosi e materiali intermedi vicino alla postazione
La configurazione può essere utile in manutenzione, assemblaggio o aree tecniche dove alcune referenze richiedono grandi contenitori e altre volumi più contenuti.
Se sono previsti contenitori sovrapposti o coperchi con sigillo, occorre verificare spazio, carico e requisiti reali senza attribuire al sistema funzioni di sicurezza non documentate.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 2 campate, altezza reale 1009 mm;
- 6 Contenitori Euro 600x400 nelle altezze 170 e 320 mm;
- 6 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 170 e 320 mm;
- tipo configurazione: Mista;
- numero di campate: 2;
- numero di contenitori: 6;
- livelli: 3 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 6 Contenitori Euro 600x400 320h/170h – H1000, 2 campate
Quando conviene una configurazione uniforme invece di una mista?
Una configurazione uniforme è preferibile quando le referenze hanno esigenze di volume simili e si vuole standardizzare la distanza tra i livelli. La configurazione mista è più utile quando i materiali richiedono altezze nettamente differenti, come in questo caso.
Che cosa bisogna verificare prima di utilizzare due contenitori sovrapposti sullo stesso livello?
Occorre verificare altezza totale, spazio di inserimento ed estrazione, distanza dai livelli adiacenti e carico complessivo. La coppia di slitte resta limitata a 50 kg complessivi, senza assegnare automaticamente metà portata a ciascun contenitore.
È possibile limitare l'accesso al contenuto usando coperchi predisposti per sigillo?
Sì, se il coperchio specifico prevede la possibilità di applicare un sigillo. Questa funzione può aiutare il controllo dell'accesso, ma non equivale automaticamente a una certificazione di sicurezza o a una protezione antieffrazione.
