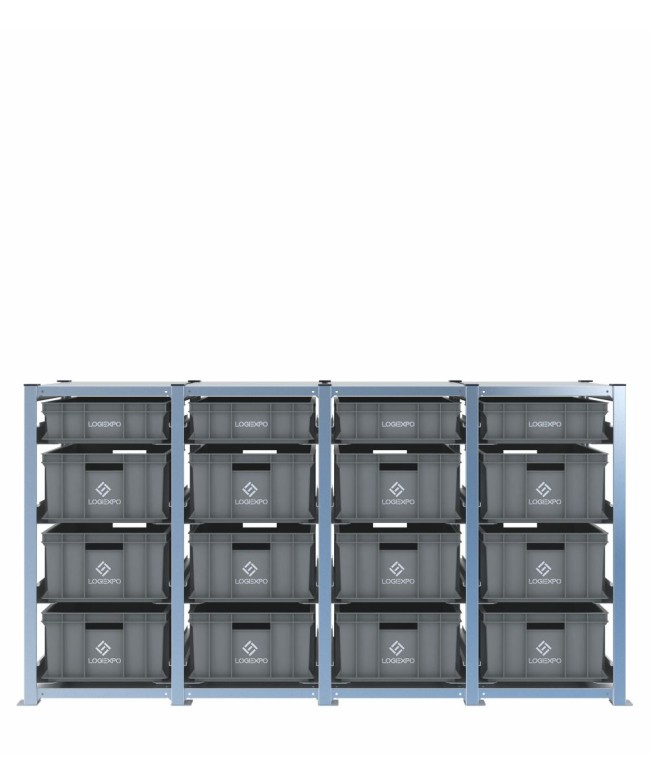

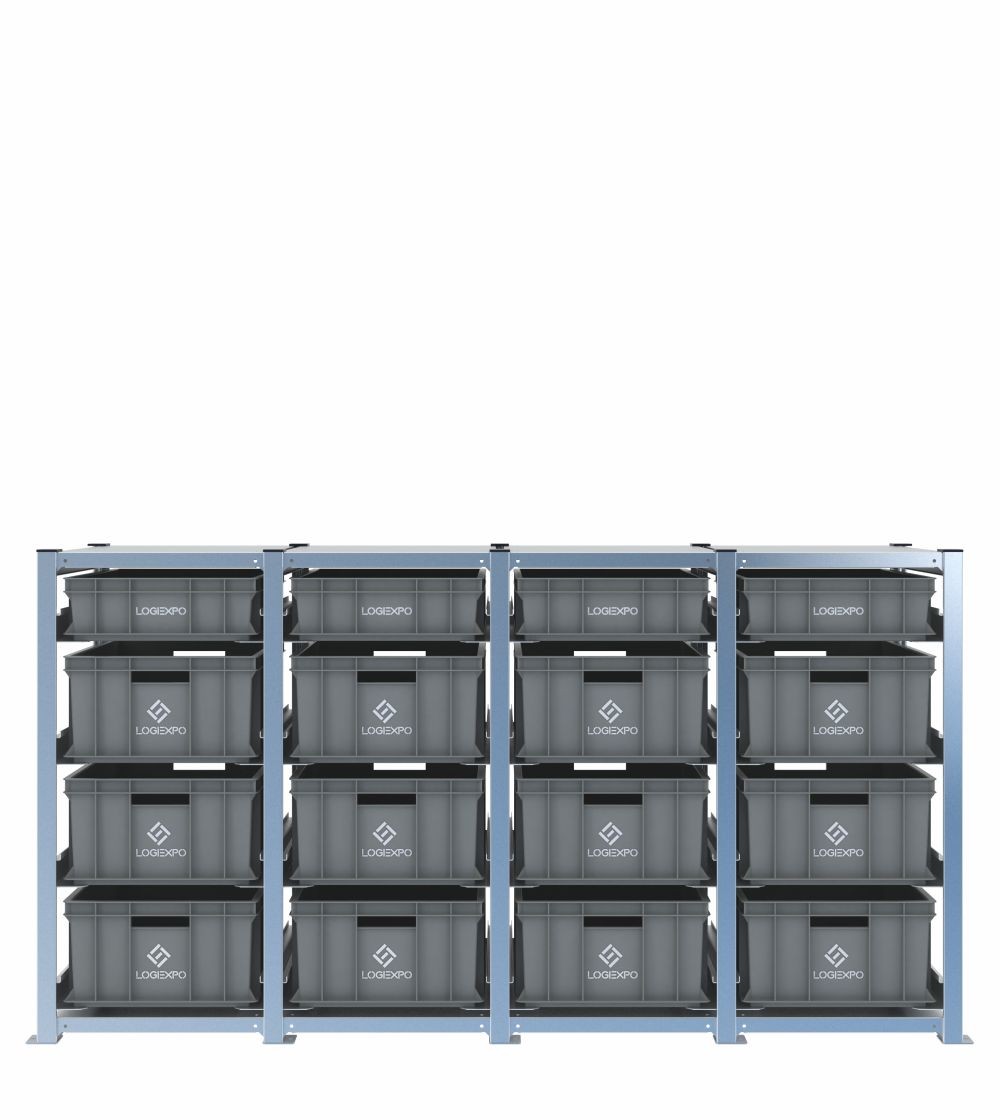

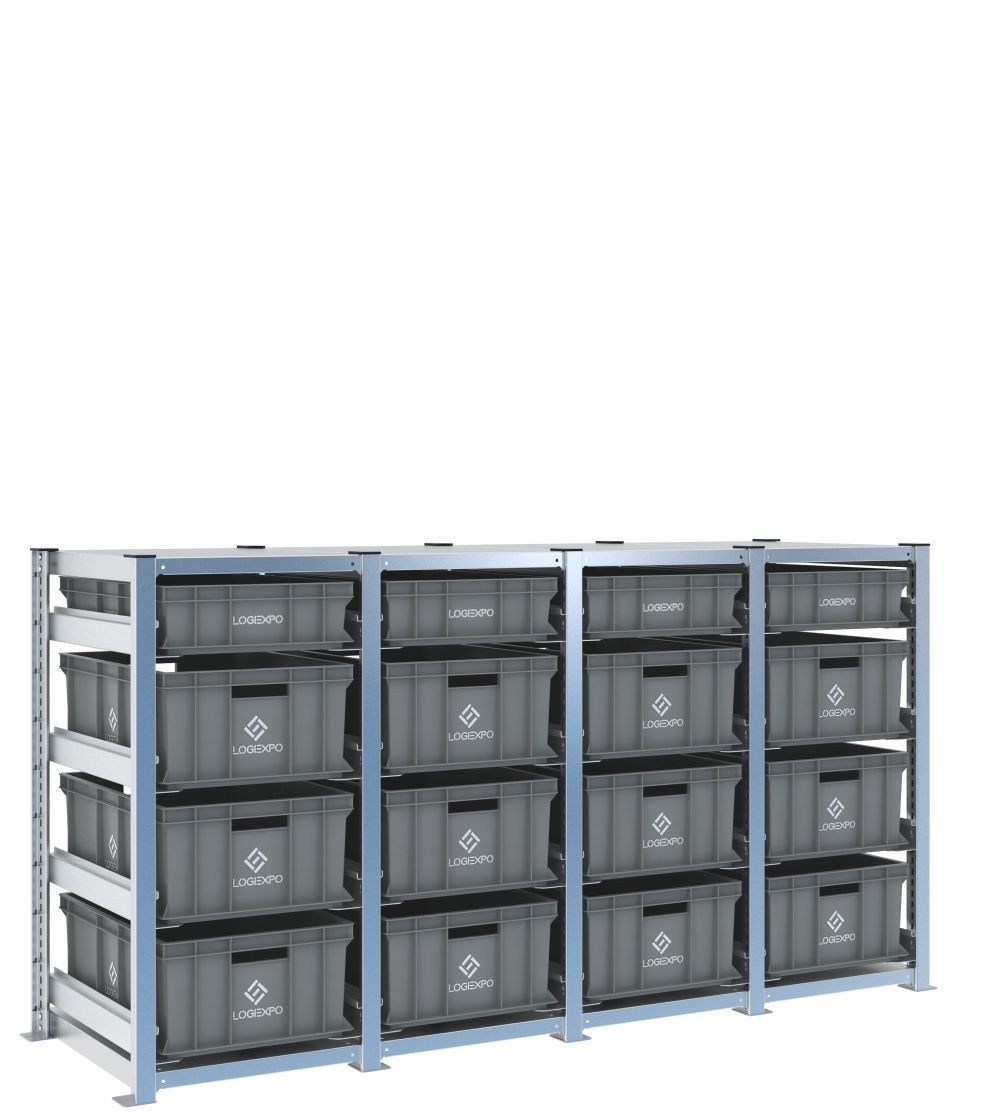

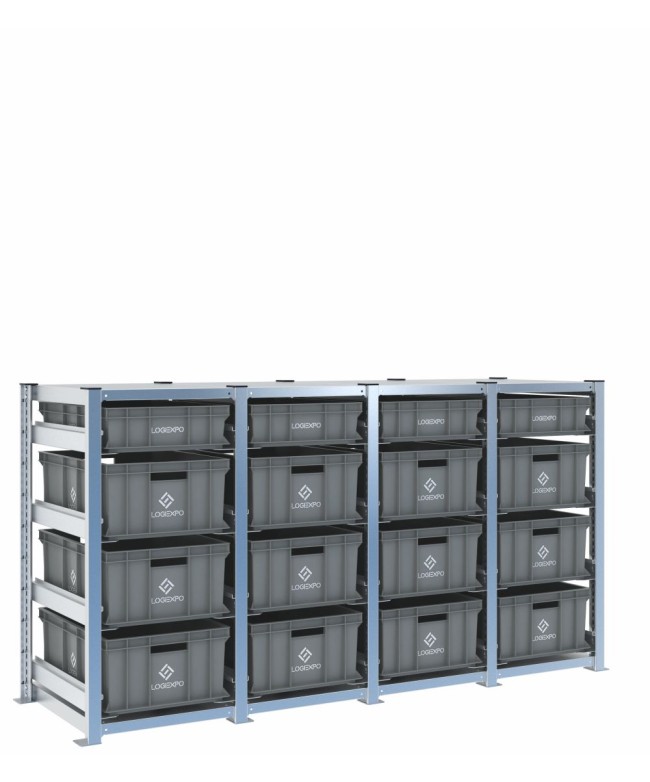

Scaffale H1000 con 16 contenitori Euro 600x400 misti 220h/130h su 4 campate
Questa configurazione comprende 16 Contenitori Euro 600x400 nelle altezze 130 e 220 mm, distribuiti su quattro campate H1000 con 4 livelli per campata. È pensata per organizzare nello stesso fronte scorte operative, kit e ricambi con esigenze di capacità differenti.
Le quattro campate consentono di separare gruppi funzionali mantenendo una base uniforme 600x400 e due classi di altezza facilmente riconoscibili.
Quattro campate miste per un supermarket di produzione a quota H1000
La struttura può essere suddivisa per area, macchina, famiglia di componenti o fase di rifornimento. Le due altezze evitano di destinare lo stesso volume a tutte le referenze.
La regolazione delle slitte a passo 25 mm consente di modificare successivamente la sequenza dei livelli e adattare la struttura a nuove esigenze operative.
Scorte operative e ricambi con capacità differenziata
Il fronte complessivo di 1934 mm permette di mantenere molte posizioni visibili e separate, mentre la profondità di 621 mm offre superficie sufficiente per kit e componenti estesi.
La struttura multicampata può essere evoluta nel tempo, separata in gruppi autonomi o studiata con orientamenti differenti dei livelli quando il layout richiede accessi da lati diversi.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 4 campate, altezza reale 1009 mm;
- 16 Contenitori Euro 600x400 nelle altezze 130 e 220 mm;
- 16 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: nr. 4 da 130 e nr. 12 da 220 mm;
- tipo configurazione: Mista;
- numero di campate: 4;
- numero di contenitori: 16;
- livelli: 4 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 16 Contenitori Euro 600x400 220h/130h – H1000, 4 campate
Ruotando le slitte di 180° il fermo posteriore rimane nella posizione corretta?
Sì. Nelle configurazioni H1000 studiate per accessi differenziati, la slitta può essere ruotata orizzontalmente di 180° e il bordo di arresto si ritrova sul nuovo lato posteriore rispetto alla direzione di inserimento.
Che cosa serve per rendere autonomo un gruppo di campate precedentemente collegato?
Occorrono i montanti aggiuntivi necessari a chiudere il nuovo gruppo, completi delle relative piastre di base, oltre alla verifica degli ancoraggi e della disposizione delle slitte. La modularità consente quindi di separare in seguito una composizione multicampata.
Può supportare circuiti di contenitori a rendere con fornitori o terzisti?
Sì, quando i contenitori Euro fanno parte di un circuito organizzato di rientro e rifornimento. Le campate possono separare provenienze, stati o destinazioni, mantenendo ogni contenitore accessibile individualmente.
