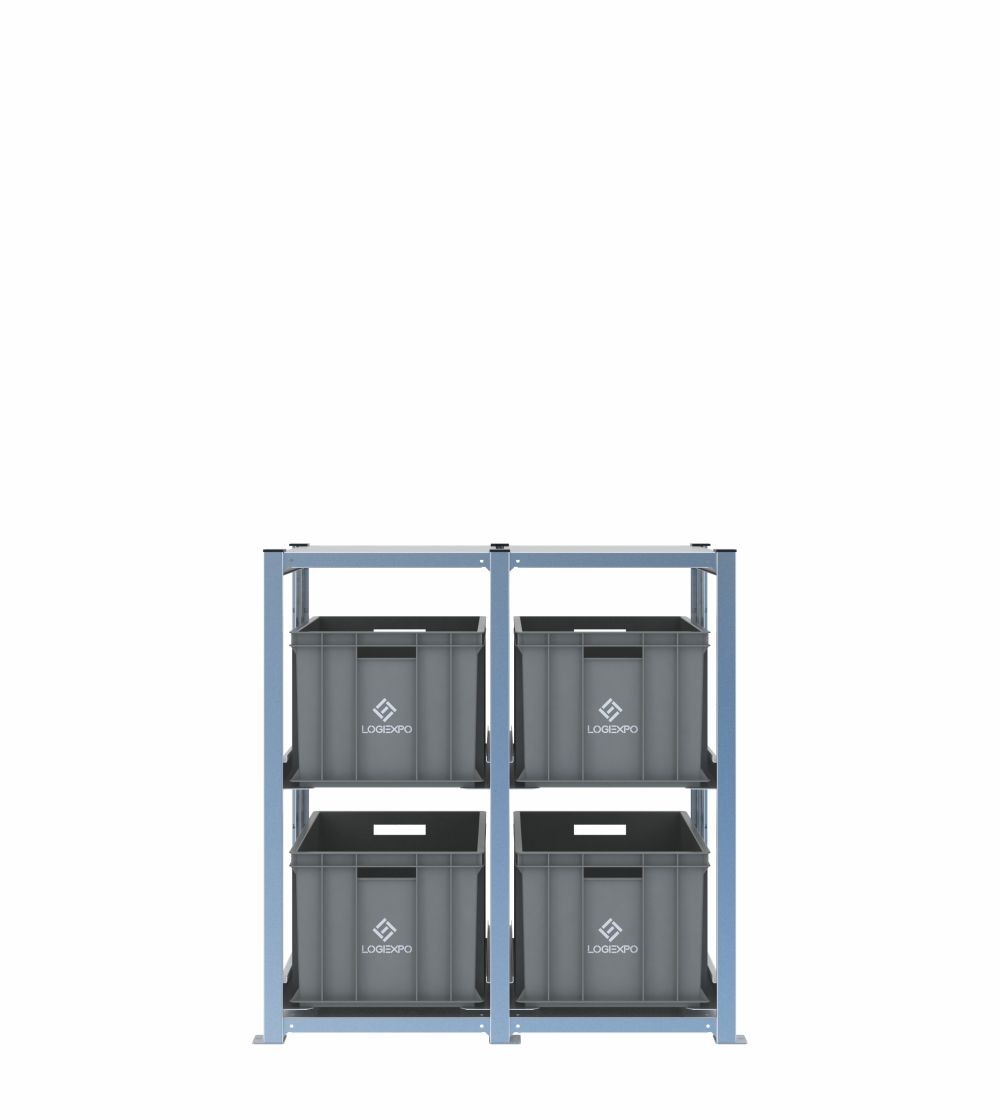

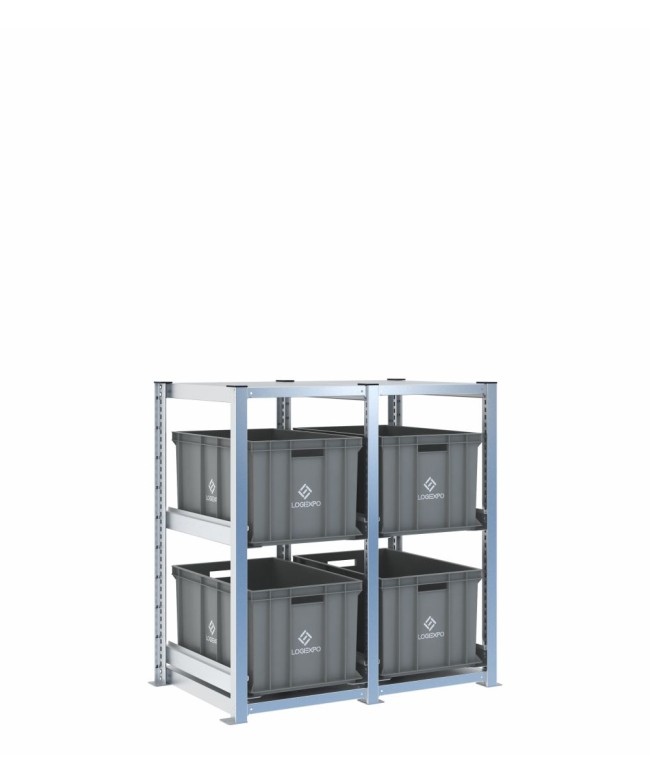

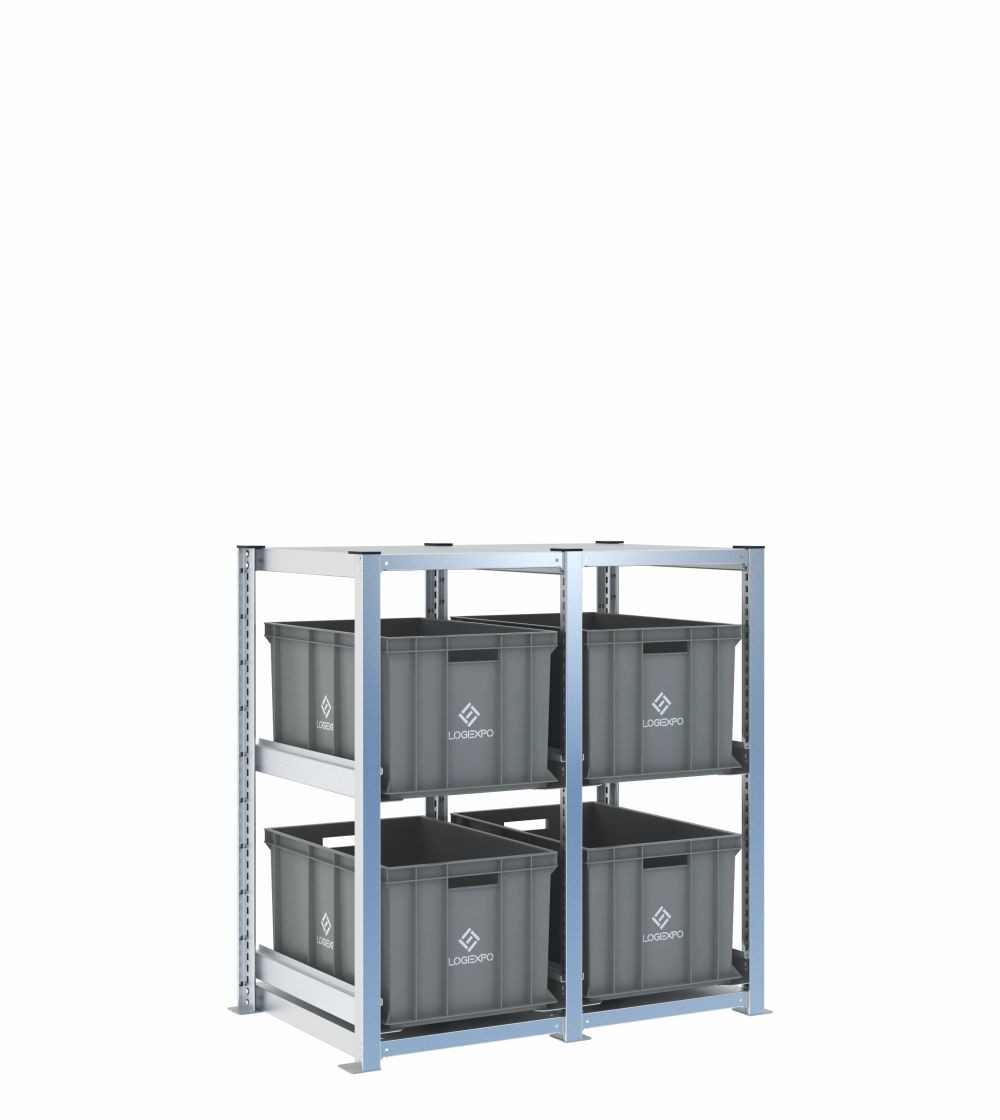

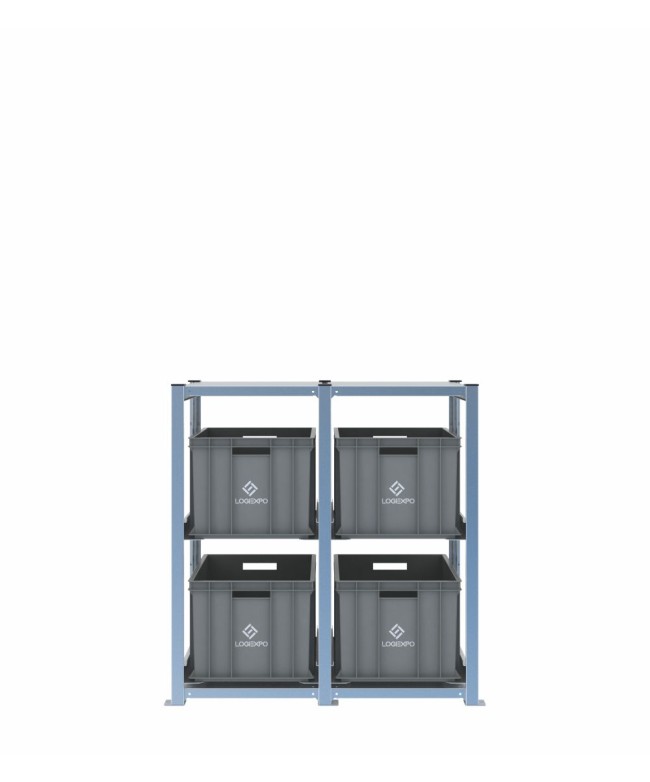

Scaffale H1000 con 4 contenitori Euro 600x400x320h per materiali voluminosi
Questa configurazione comprende 4 Contenitori Euro 600x400x320h distribuiti su due campate H1000, con 2 livelli per campata. È destinata a pochi gruppi di materiali che richiedono un'elevata capacità per singola referenza.
La base 600x400 offre una superficie ampia e l'altezza 320 mm permette di gestire componenti, confezioni e ricambi voluminosi mantenendo i contenitori indipendenti.
Quattro contenitori ad alta capacità su due campate basse
Ogni campata ospita due contenitori profondi, così il fronte rimane semplice e leggibile. La struttura è adatta quando il numero di referenze è limitato ma ogni gruppo occupa un volume significativo.
La quota H1000 rende la configurazione adatta ad aree operative in cui si vuole evitare lo sviluppo verticale H2000 pur utilizzando contenitori 600x400x320h.
Pochi kit voluminosi, componenti ingombranti e materiali delicati
La struttura può essere dedicata a due famiglie di materiali, due macchine o due commesse. L'accesso indipendente riduce la necessità di movimentare altri contenitori per raggiungere quello richiesto.
La superficie inferiore chiusa facilita la normale rimozione di polvere e residui rispetto a geometrie con più rientranze, senza implicare requisiti igienici o sanitari specifici.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 2 campate, altezza reale 1009 mm;
- 4 contenitori Euro 600x400 alti 320 mm;
- 4 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 320 mm;
- tipo configurazione: Uniforme;
- numero di campate: 2;
- numero di contenitori: 4;
- livelli: 2 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 4 contenitori Euro 600x400x320h – H1000, 2 campate
Come cambia il criterio di scelta tra molte referenze piccole e pochi kit voluminosi?
Quando le referenze sono numerose e compatte, il formato 400x300 favorisce un maggiore frazionamento. Quando invece pochi kit o gruppi di materiali richiedono più superficie e volume per singola unità, il 600x400 è normalmente più coerente; questa configurazione a 4 contenitori rappresenta proprio il secondo caso.
Che differenza pratica offre una base chiusa e liscia dello scaffale rispetto a una struttura inferiore con elementi aperti o nervati?
Una superficie continua presenta meno rientranze e zone difficili da raggiungere durante la normale rimozione di polvere e residui. È quindi un vantaggio e una facilità di pulizia della parte inferiore dello scaffale.
Come richiedere a LogiExpo uno studio per una configurazione personalizzata?
È utile indicare formato e quantità dei contenitori, pesi, layout disponibile, lato di accesso, frequenza di prelievo e accessori richiesti. Il supporto tecnico LogiExpo è disponibile al numero 051 558776, via e-mail a info@logiexpo.it o tramite il modulo Contatti del sito.
