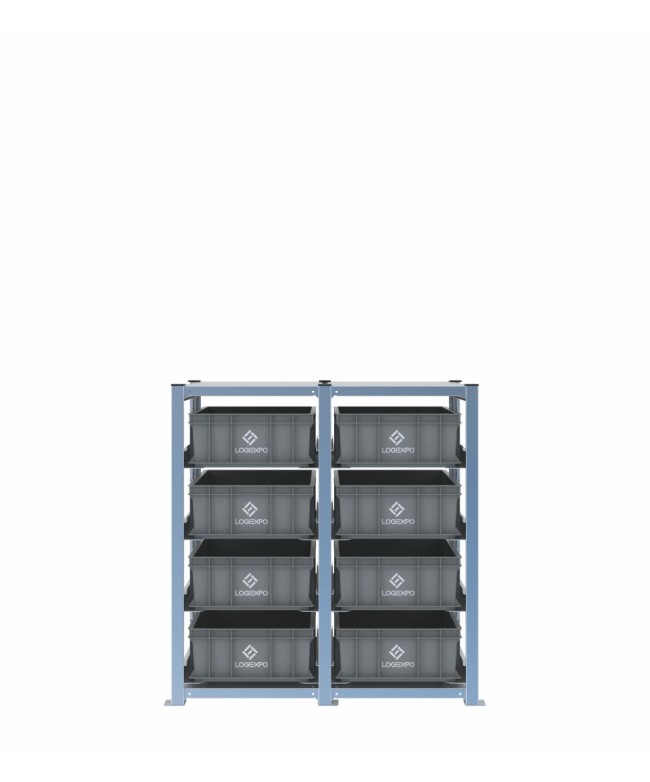

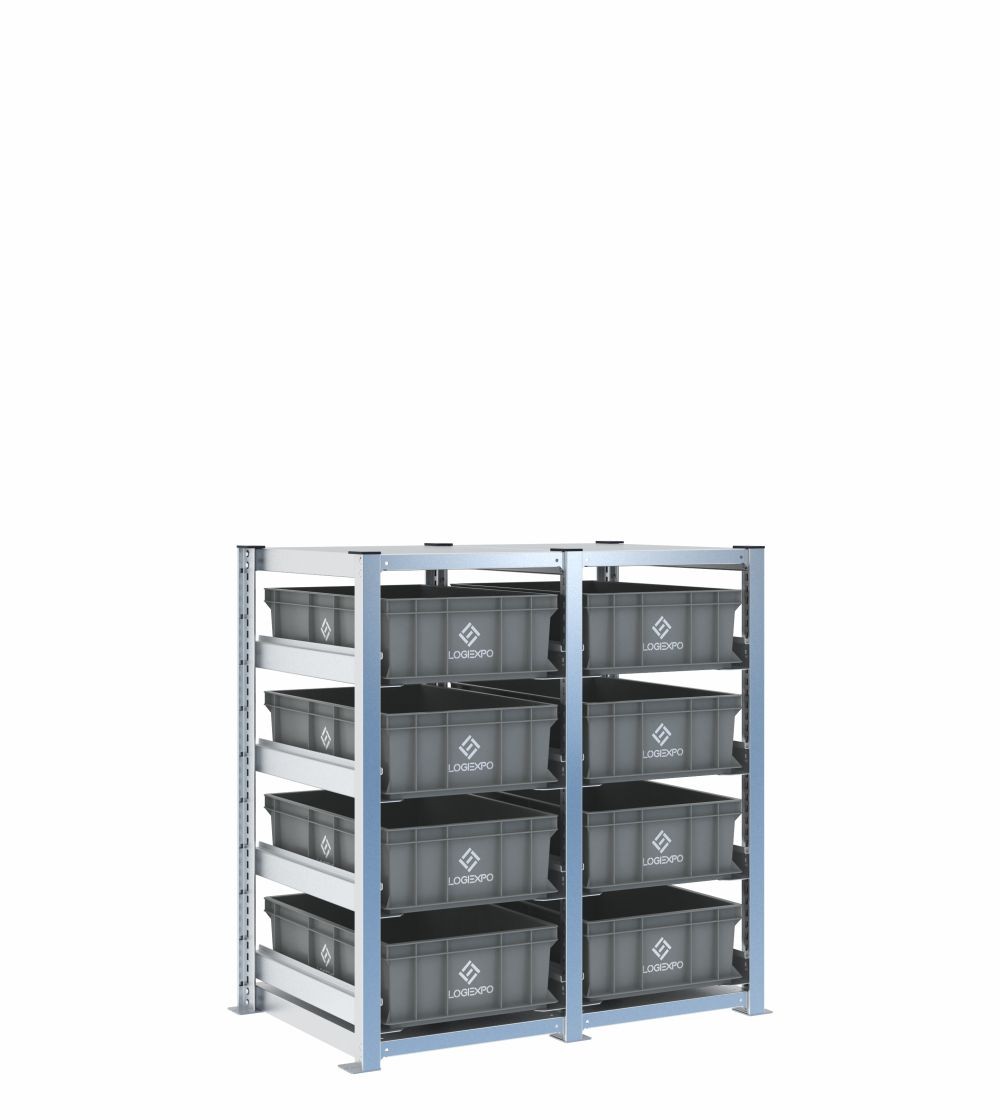

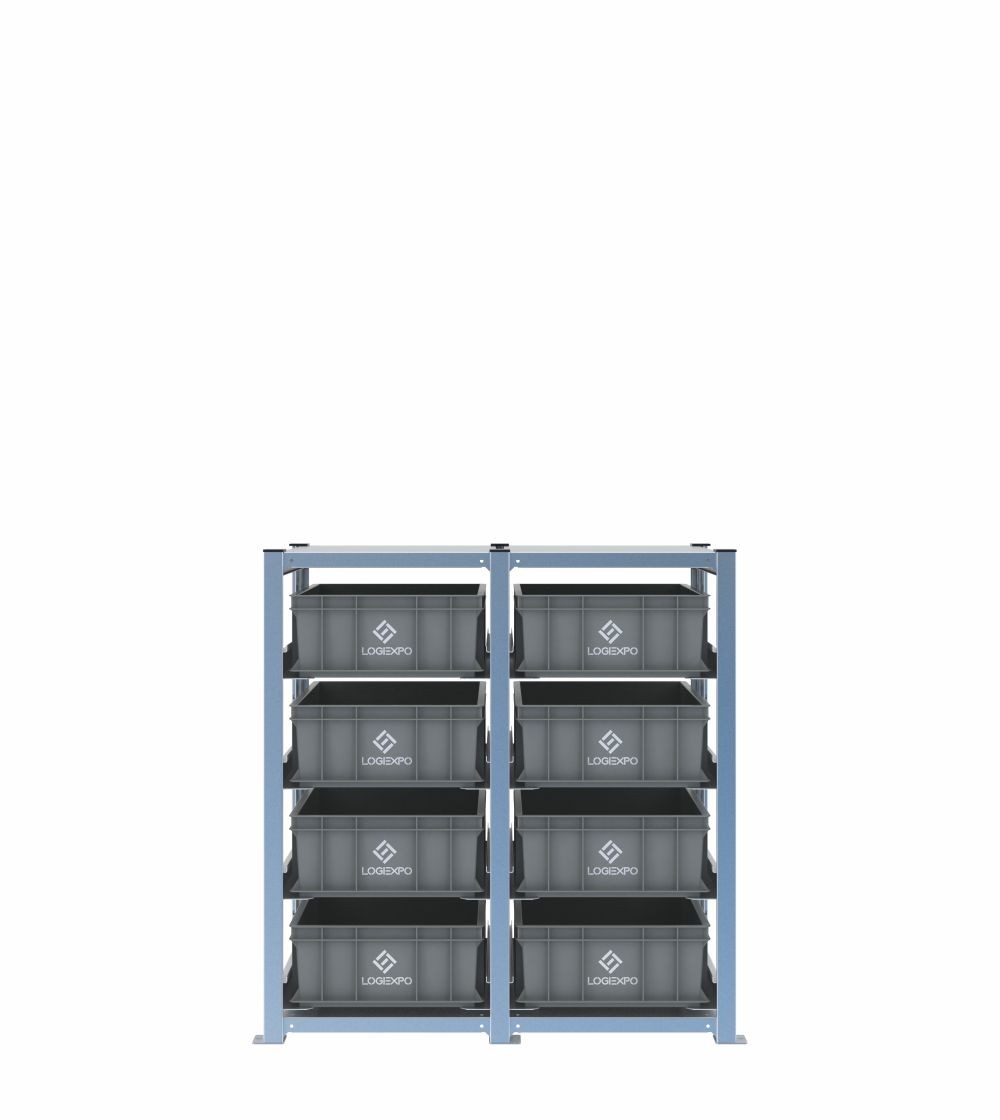

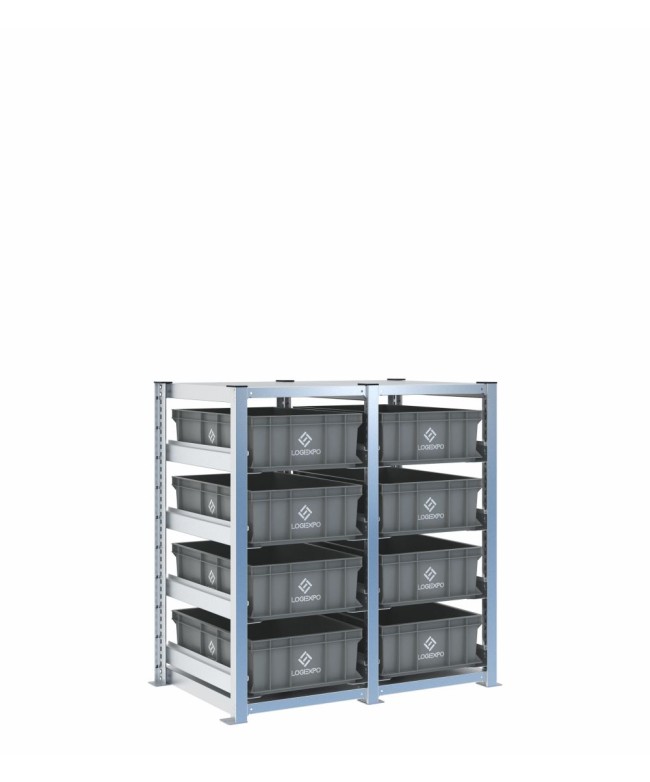

Scaffale H1000 con 8 contenitori Euro 600x400x170h per kit e semilavorati
Questa configurazione comprende 8 Contenitori Euro 600x400x170h distribuiti su due campate H1000, con 4 livelli per campata. La base ampia è adatta a kit, semilavorati e componenti estesi che richiedono più superficie rispetto al formato 400x300.
L'altezza 170 mm mantiene un buon equilibrio tra capacità per contenitore e accessibilità del contenuto.
Otto posizioni ad ampia base su due campate H1000
Le due campate permettono di separare due gruppi di materiali o due fasi operative. Ogni contenitore può essere estratto singolarmente e utilizzato anche come unità fisica di trasferimento verso la postazione.
La profondità complessiva di 621 mm va considerata nel layout, soprattutto quando lo scaffale viene collocato vicino a banchi o passaggi.
Picking vicino alla postazione per componenti di media altezza
La quota H1000 rende la configurazione adatta a un rifornimento localizzato vicino a montaggio, manutenzione o preparazione kit. La base 600x400 offre superficie sufficiente per gruppi di componenti senza ricorrere a più cassette compatte.
La disposizione dei livelli può essere modificata a passo 25 mm quando cambiano lo spazio di presa o l'altezza effettiva del contenuto.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 2 campate, altezza reale 1009 mm;
- 8 contenitori Euro 600x400 alti 170 mm;
- 8 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 170 mm;
- tipo configurazione: Uniforme;
- numero di campate: 2;
- numero di contenitori: 8;
- livelli: 4 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 8 contenitori Euro 600x400x170h – H1000, 2 campate
Quando il formato 600x400 è preferibile al 400x300?
Quando kit, lotti, semilavorati o componenti richiedono una superficie maggiore per singola referenza. Il formato 600x400 offre più area utile, mentre il 400x300 è normalmente più adatto al frazionamento di molte referenze compatte.
Lo scaffale è adatto a un picking frequente vicino alla postazione di lavoro?
Sì. La quota H1000 mantiene i contenitori in un fronte basso e la configurazione su slitte consente di estrarre ogni cassetta senza movimentare le altre. Vanno comunque verificati spazio di passaggio, frequenza dei prelievi e corretta collocazione dei materiali più pesanti.
Come vengono fissati i ripiani strutturali ai montanti verticali?
Ogni ripiano strutturale è collegato ai quattro montanti con due fissaggi meccanici per montante, per un totale di otto fissaggi per ripiano. Questo dato riguarda i ripiani strutturali e va mantenuto distinto dagli ancoraggi delle piastre al pavimento.
