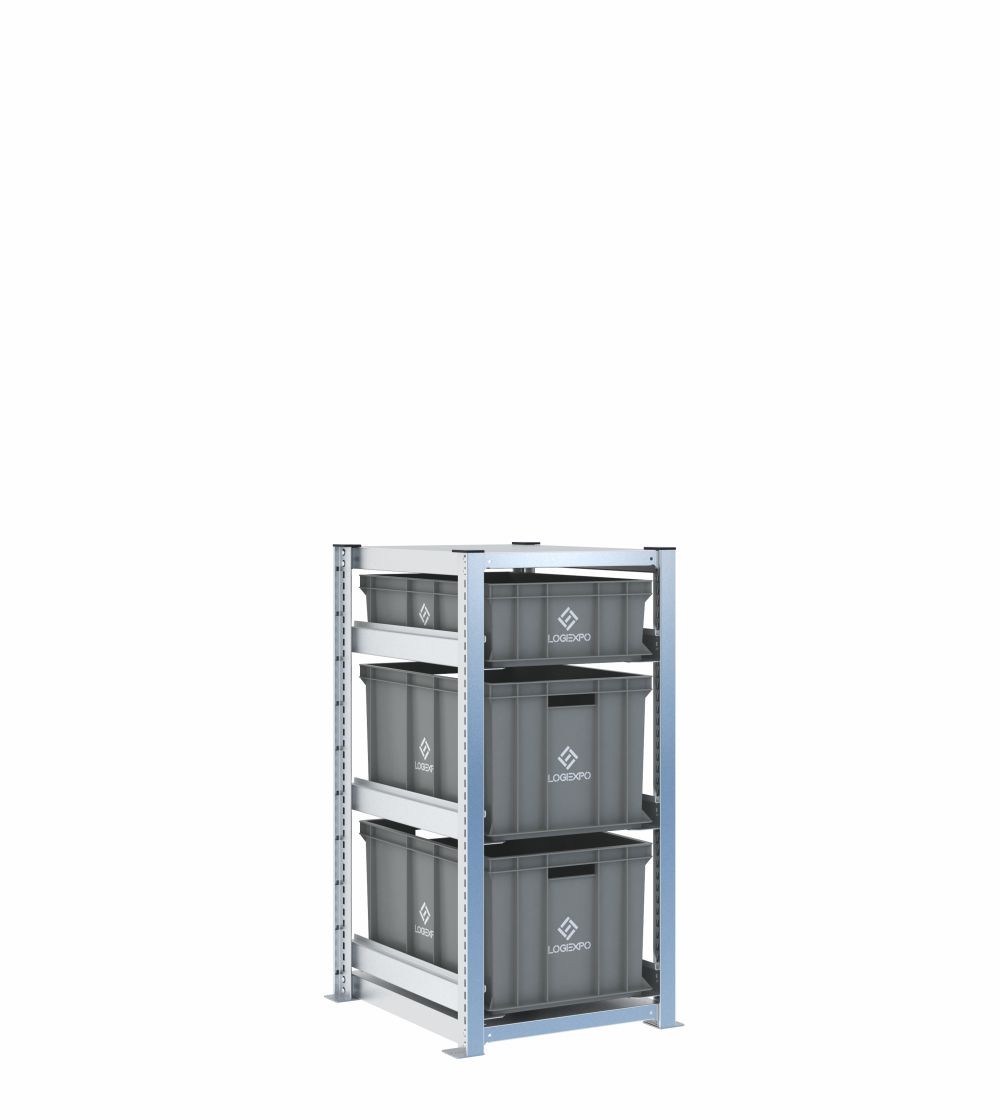

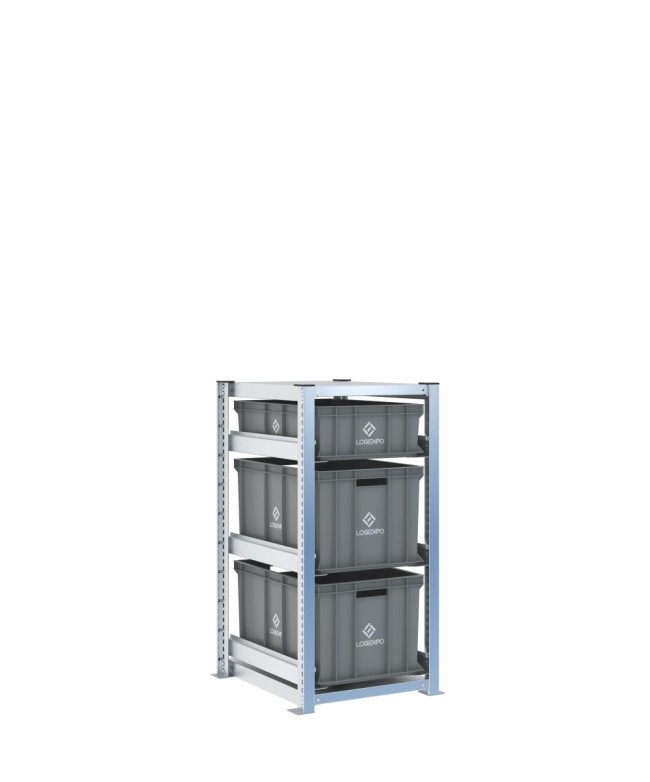

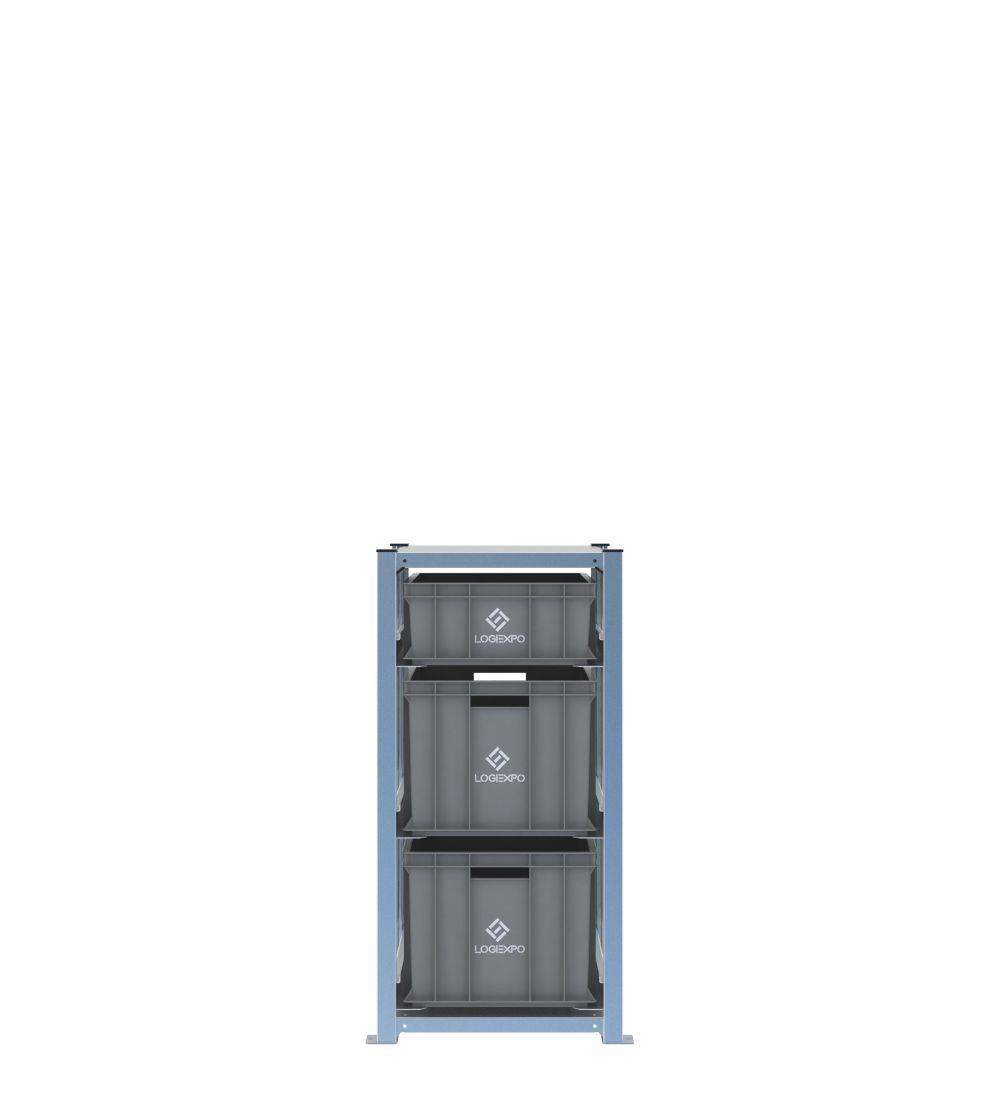

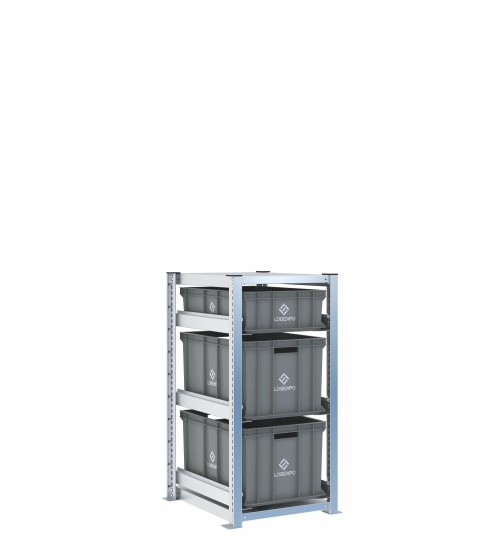

Scaffale H1000 con 3 contenitori Euro 600x400 misti da 320 e 170 mm
Questa configurazione comprende 3 Contenitori Euro 600x400 su una campata H1000: un contenitore da 170 mm nel livello superiore e due contenitori da 320 mm nei livelli inferiori. Il sistema privilegia il volume disponibile per singola posizione rispetto alla densità di livelli.
È indicato per componenti di media altezza, kit estesi, confezioni e materiali voluminosi che devono rimanere separati ma disponibili in una postazione bassa.
Tre posizioni con capacità verticali molto differenti
Il livello da 170 mm può essere destinato a kit e componenti intermedi; i due contenitori da 320 mm offrono invece maggiore capacità per materiali alti o ingombranti. La base 600x400 permette di distribuire oggetti estesi senza ricorrere a più cassette compatte.
Con soli tre livelli lo spazio verticale disponibile è utilizzato soprattutto per il volume dei contenitori. La quota delle slitte può essere comunque modificata quando cambiano i materiali o lo spazio necessario per la presa.
Postazione H1000 per materiali voluminosi e prelievi selettivi
L'ingombro complessivo è 548x621x1009 mm. La configurazione è adatta a punti di manutenzione, montaggio o preparazione nei quali il numero di referenze è limitato ma i componenti richiedono una base ampia e contenitori profondi.
La disposizione dei materiali deve considerare peso, frequenza di utilizzo e facilità di estrazione: i componenti più pesanti trovano normalmente collocazione nei livelli inferiori.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 1 campata, altezza reale 1009 mm;
- 3 contenitori Euro 600x400 misti 320h/170h;
- 3 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 502 mm;
- larghezza comprese le piastre: 548 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 320 e 170 mm;
- tipo configurazione: Mista;
- numero di campate: 1;
- numero di contenitori: 3;
- livelli: 3;
- distribuzione: 1 contenitore da 170 mm nel livello superiore e 2 contenitori da 320 mm nei livelli inferiori;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 3 contenitori Euro 600x400 misti 320h/170h – H1000, 1 campata
Quanto spazio conviene lasciare sopra i contenitori per facilitare il prelievo?
Non esiste una quota unica valida per ogni materiale. Lo spazio va definito considerando dimensioni della mano, geometria del componente, eventuali sporgenze oltre il bordo e frequenza di prelievo. Le slitte a passo 25 mm permettono di aumentare o ridurre questa luce in funzione dell'uso reale.
Quando è utile installare il kit anteriore anti-sfilamento?
È utile quando si vuole limitare la fuoriuscita completa del contenitore durante estrazione e picking. Rimane un accessorio opzionale e va scelto in funzione del ciclo operativo; non è compatibile con contenitori dotati di coperchio.
Può essere utilizzato per manufatti, reperti o oggetti di particolare delicatezza?
Può essere utilizzato come sistema organizzativo quando dimensioni e peso sono compatibili con i contenitori, ma protezione, imballaggio, supporti interni e condizioni ambientali devono essere valutati caso per caso. La scaffalatura non implica requisiti museali o conservativi specifici.
