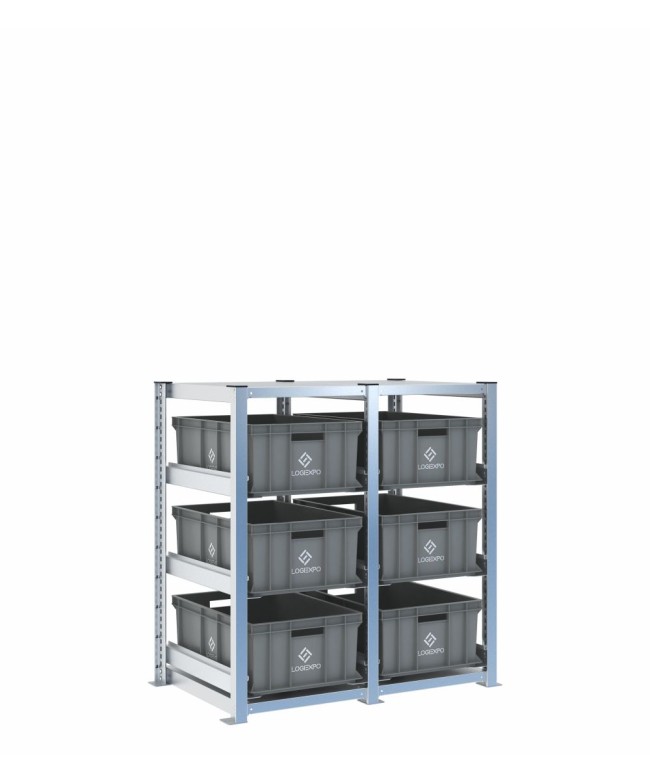

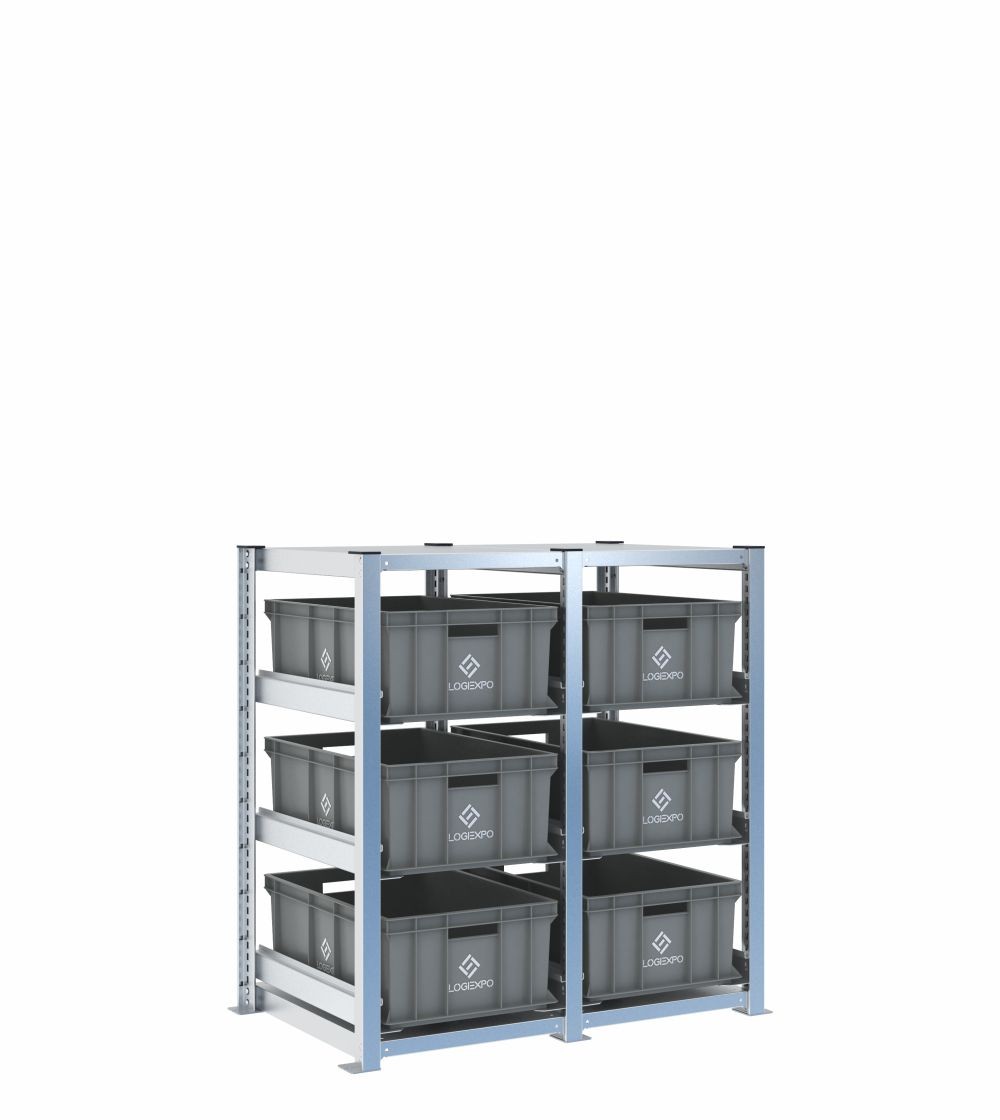

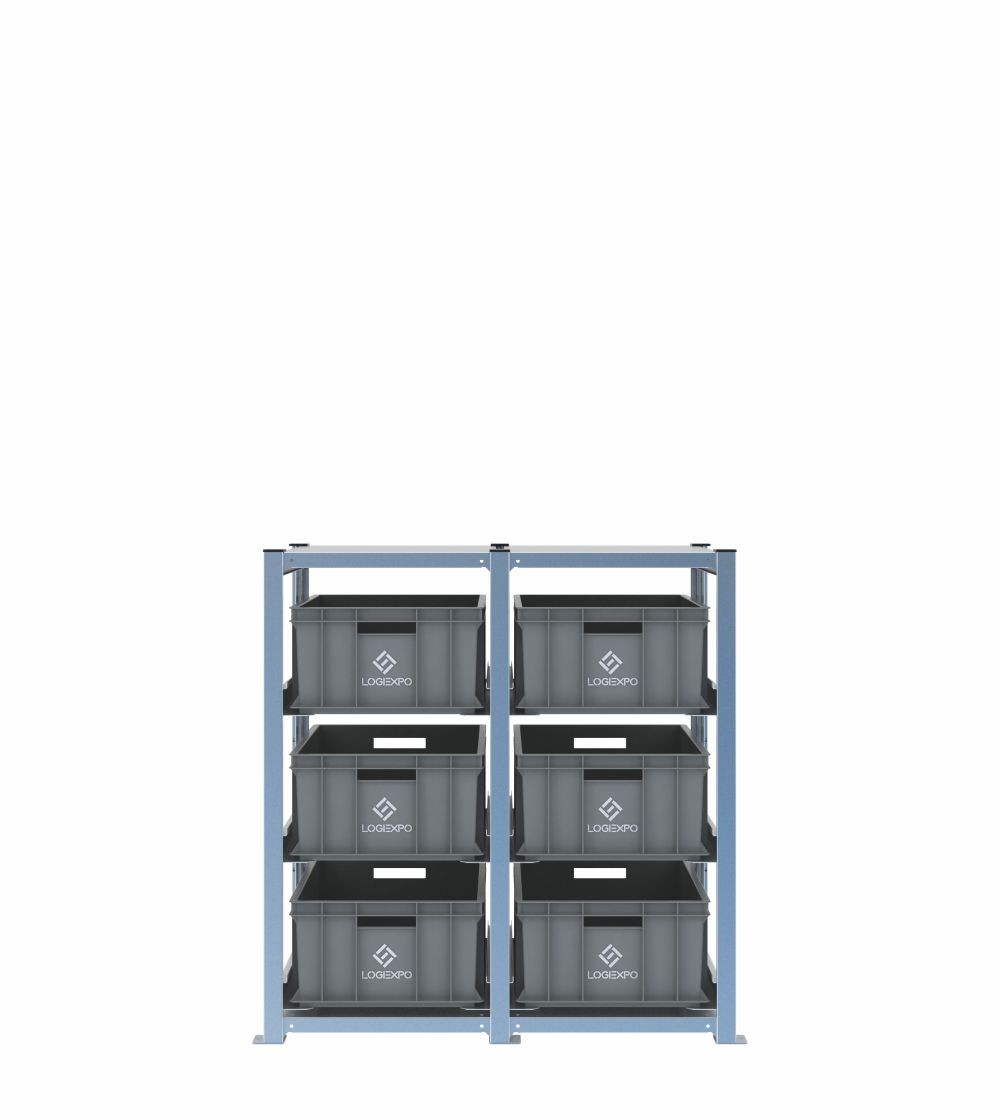

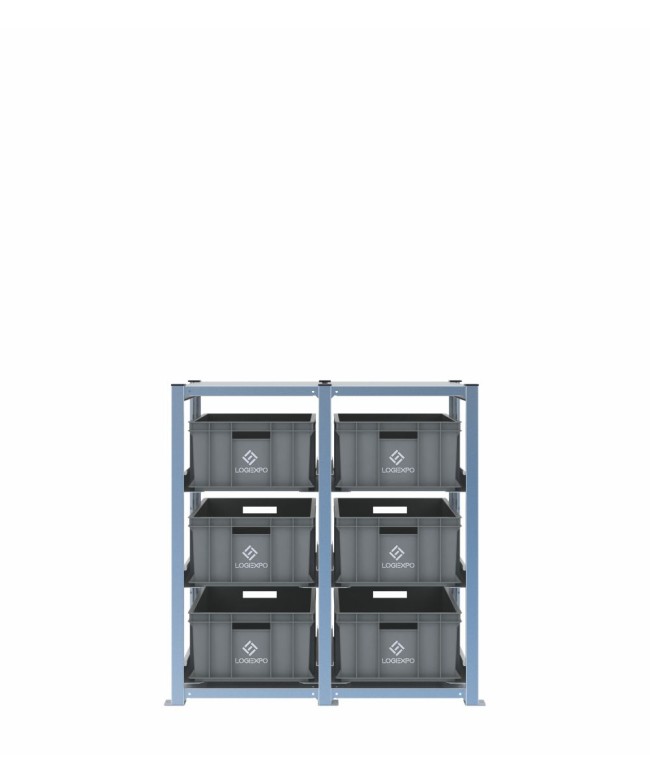

Scaffale H1000 a 2 campate con 6 contenitori Euro 600x400 da 220 mm
Questa configurazione comprende 6 contenitori Euro 600x400x220h ripartiti su due campate, con tre livelli per campata. La base 600x400 offre una superficie utile più ampia per kit, semilavorati, ricambi estesi e lotti che richiedono maggiore spazio in pianta.
Lo schema 3+3 permette di mantenere due gruppi operativi distinti nello stesso fronte H1000, senza rinunciare all'accesso indipendente alle singole cassette.
Due campate per kit e materiali di maggiore ingombro in pianta
Ogni campata può essere dedicata a una famiglia di prodotto, una fase di montaggio, un lotto o una postazione. Il contenitore da 220 mm offre volume verticale sufficiente per componenti di dimensione medio-grande senza portare la struttura all'altezza H2000.
La soluzione è quindi adatta quando il lavoro si concentra intorno a un'area operativa bassa ma il formato 400x300 risulterebbe troppo contenuto per il materiale da gestire.
Ingombro 1010x621x1009 mm
L'ingombro complessivo è 1010x621x1009 mm, comprese le piastre; la struttura misura 964 mm in larghezza. La profondità di 621 mm è dimensionata per il supporto dei contenitori Euro 600x400.
Nel layout va previsto lo spazio necessario all'estrazione frontale delle cassette, alla movimentazione del materiale e al fissaggio delle piastre al pavimento.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di adattare la quota dei livelli alle dimensioni dei contenitori e allo spazio necessario per la presa.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato
I montanti a T 40x60 mm sono realizzati in lamiera 12/10 e collegati dal ripiano strutturale inferiore e da quello superiore, anch'essi in lamiera 12/10. Ogni ripiano è fissato con otto collegamenti meccanici e i due componenti strutturali sono identici, quindi possono essere montati indifferentemente in basso o in alto.
L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento; nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 2 campate, altezza reale 1009 mm;
- 6 contenitori Euro 600x400 alti 220 mm;
- 6 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi.
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm;
- tipo configurazione: Uniforme;
- numero di campate: 2;
- numero di contenitori: 6;
- livelli: 3 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.
FAQ sullo scaffale con 6 contenitori Euro 600x400x220h – H1000, 2 campate
Quando il formato 600x400 è preferibile al 400x300 in una configurazione H1000 a 2 campate?
Il 600x400 è preferibile quando kit, semilavorati o componenti richiedono maggiore superficie in pianta. A parità di sei contenitori da 220 mm e due campate, questa versione misura 1010x621 mm, mentre la corrispondente 400x300 misura 810x421 mm. Il formato più compatto resta indicato quando la superficie aggiuntiva non serve.
Può essere utilizzato per contenitori carichi in attesa della corretta sequenza di pallettizzazione o di una fase successiva?
Sì, può svolgere una funzione di buffer manuale ordinato per sei contenitori, mantenendoli separati e accessibili fino alla fase successiva. La collocazione deve essere coerente con il flusso logistico, le modalità di movimentazione e gli spazi necessari per non interferire con mezzi o operatori.
È possibile aggiungere una terza campata in un secondo momento?
Sì. Le configurazioni a catalogo non sono definitive: il sistema modulare può essere ampliato con campate aggiuntive sia a destra sia a sinistra. L’ampliamento richiede i componenti strutturali previsti e la verifica del nuovo ingombro e dell’ancoraggio a pavimento.
