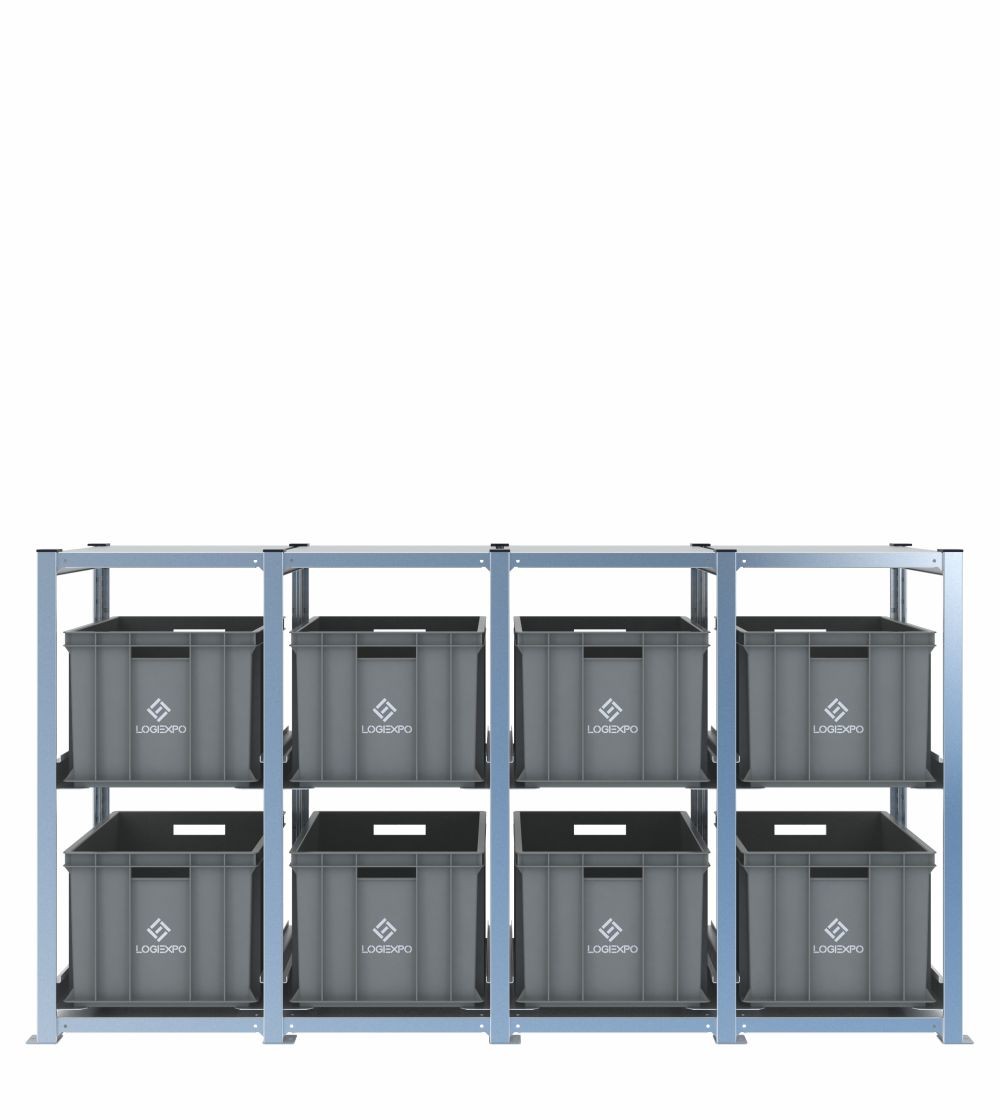

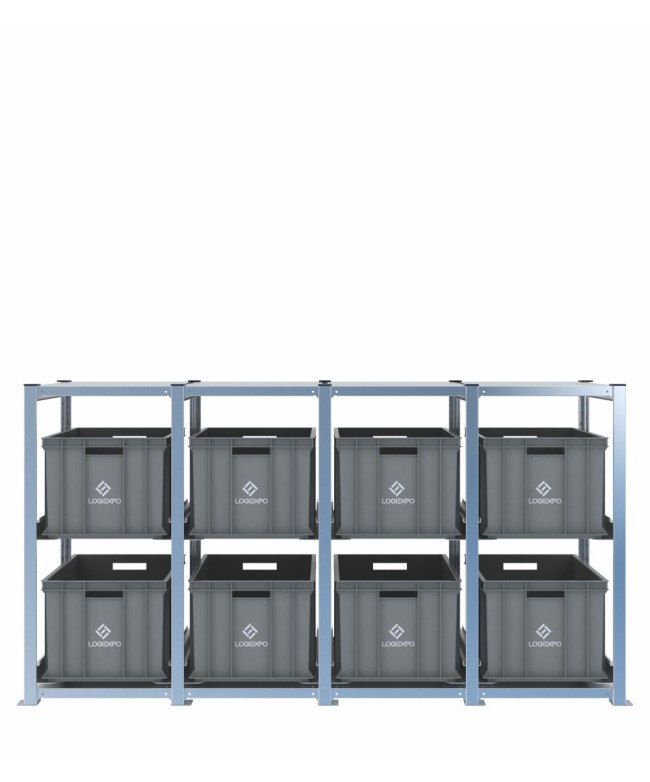

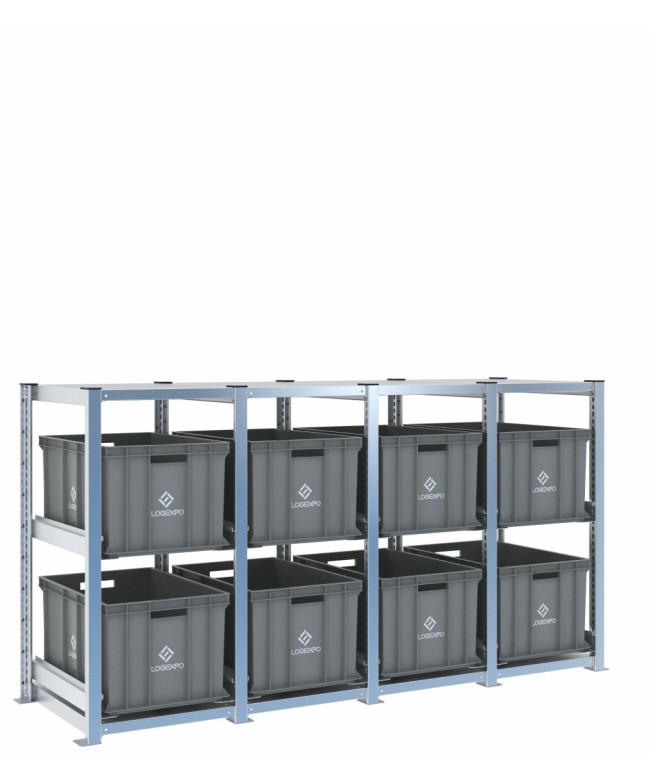

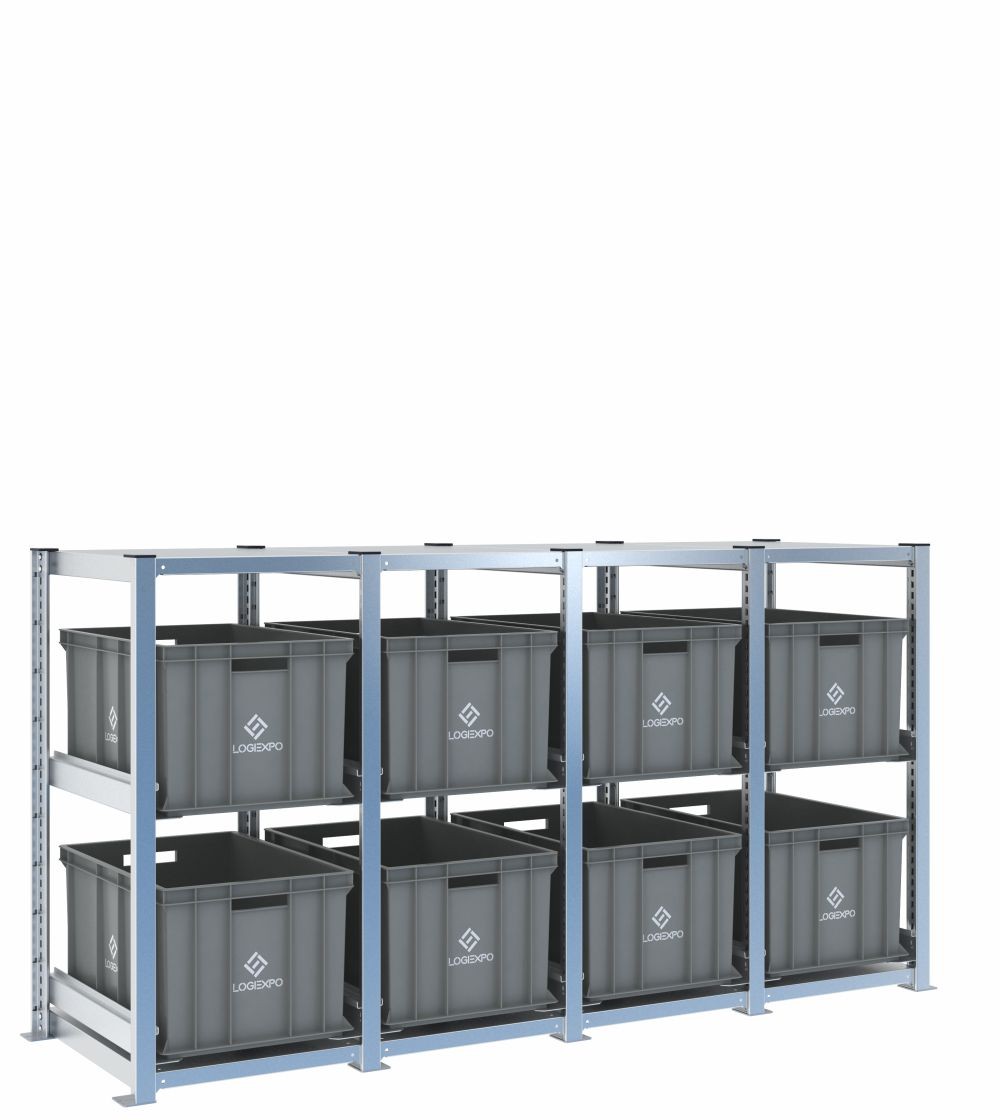

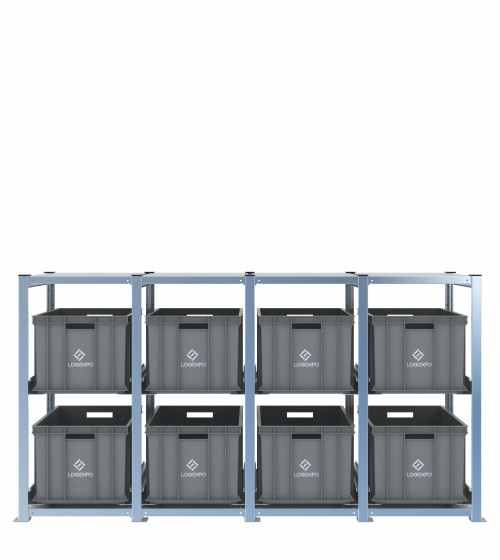

Scaffale H1000 con 8 contenitori Euro 600x400x320h su 4 campate
Questa configurazione comprende 8 Contenitori Euro 600x400x320h distribuiti su quattro campate H1000, con 2 livelli per campata. La priorità è la capacità per singola posizione, non il numero massimo di contenitori.
Il formato 600x400x320h è adatto a kit voluminosi, ricambi, confezioni e materiali che richiedono un ampio volume per gruppo, mantenendo il fronte a quota H1000.
Otto contenitori ad alta capacità distribuiti su quattro campate
Le quattro campate consentono di assegnare due grandi contenitori a ciascuna area, macchina, fase o famiglia di materiale. La separazione fisica aiuta a mantenere leggibile un fronte dedicato a pochi gruppi ma di volume significativo.
Le slitte possono essere riposizionate a passo 25 mm se cambia l'altezza utile necessaria, fermo restando il limite di carico di ciascun livello.
Materiali voluminosi in un fronte basso e suddiviso per quattro utenze
L'ingombro complessivo è 1934x621x1009 mm. La configurazione è quindi più adatta a un fronte attrezzato esteso che a una postazione singola.
Per materiali delicati, campioni o contenuti con esigenze particolari occorre valutare anche protezioni interne, coperchi, frequenza di accesso e condizioni ambientali.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 4 campate, altezza reale 1009 mm;
- 8 Contenitori Euro 600x400 alti 320 mm;
- 8 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 320 mm;
- tipo configurazione: Uniforme;
- numero di campate: 4;
- numero di contenitori: 8;
- livelli: 2 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 8 Contenitori Euro 600x400 320h – H1000, 4 campate
Lo stesso livello può essere caricato o prelevato contemporaneamente da entrambi i lati?
No. Ogni singolo livello è orientato verso un solo lato perché la slitta dispone di un bordo di arresto posteriore. In una H1000 si possono progettare livelli o campate rivolti in direzioni diverse, ma non utilizzare lo stesso livello da entrambi i lati.
Quali informazioni servono al team tecnico per studiare una configurazione destinata a campioni o materiali sensibili?
Servono almeno dimensioni e peso del contenuto, frequenza di accesso, protezione richiesta, eventuale coperchio, layout disponibile e condizioni ambientali. Questi dati permettono di verificare contenitore, quote dei livelli e accessori senza attribuire al sistema requisiti non documentati.
Perché il ripiano strutturale inferiore chiuso può facilitare la pulizia dell'area?
La superficie continua sotto il primo livello presenta meno rientranze rispetto a geometrie inferiori aperte o molto nervate e facilita la normale rimozione di polvere e residui. È un vantaggio di che facilita la pulizia.
