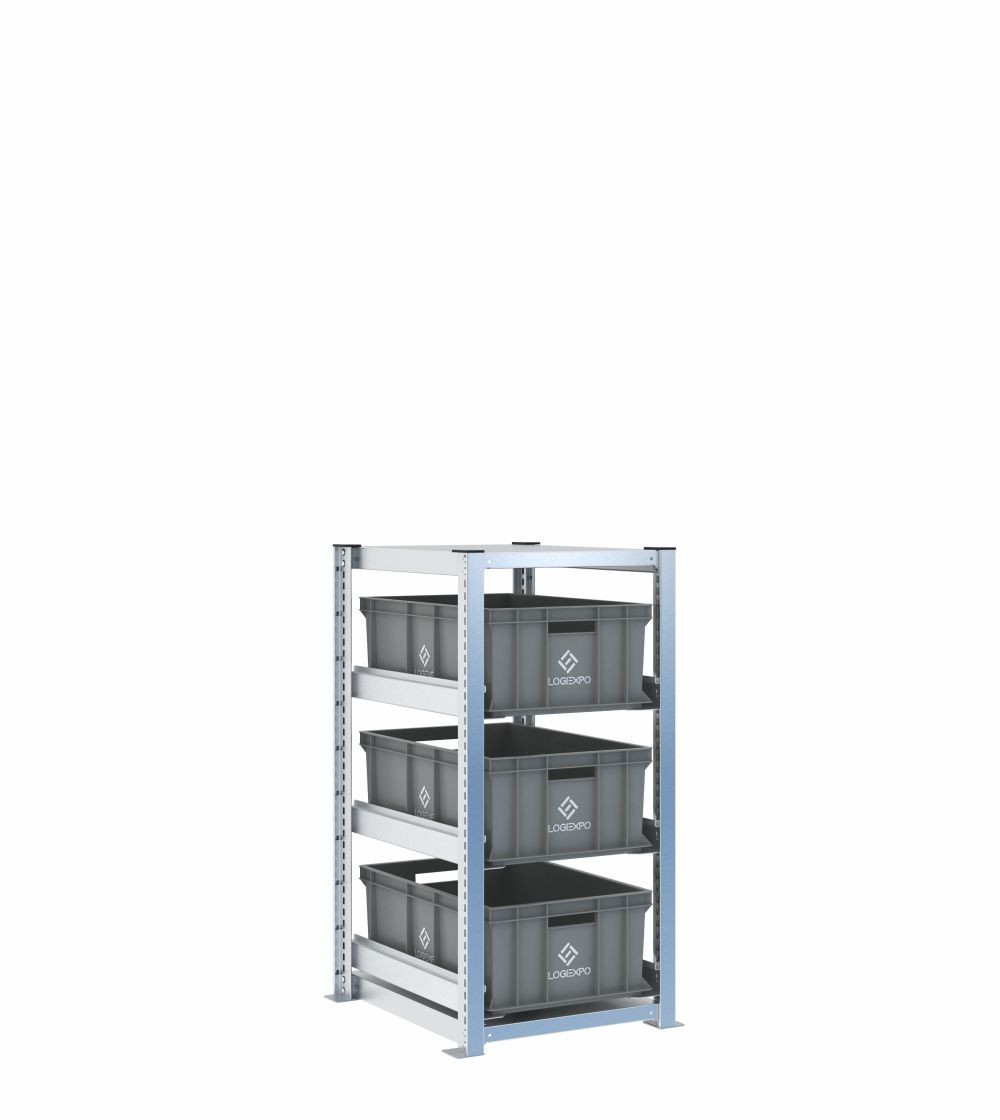

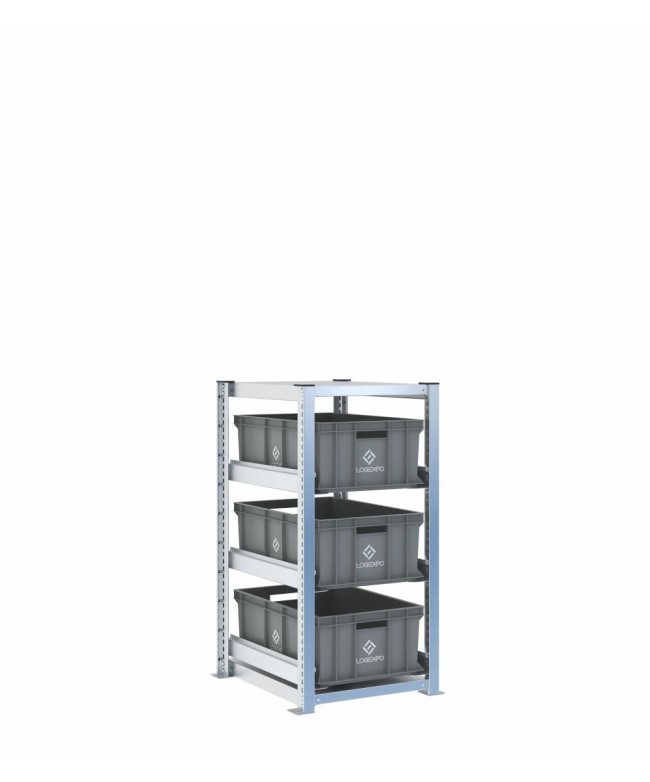

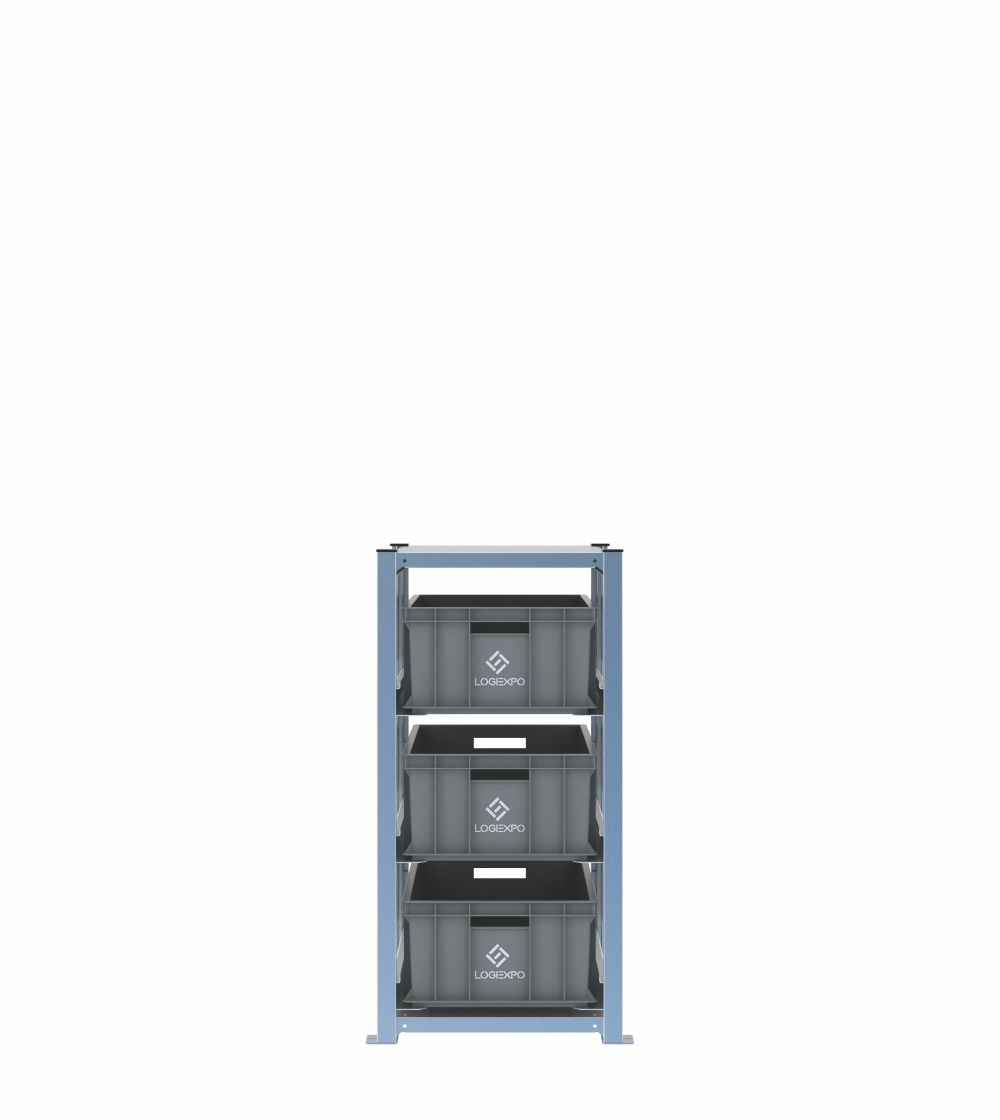

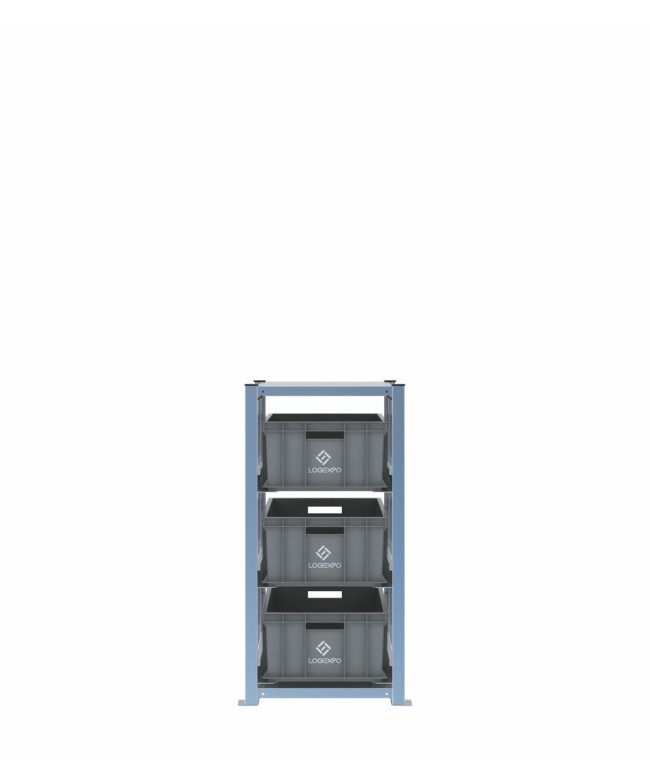

Scaffale H1000 a 1 campata con 3 contenitori Euro 600x400 alti 220 mm
Questa configurazione comprende 3 contenitori Euro 600x400x220h disposti su tre livelli in una campata H1000 alta 1009 mm. La base 600x400 e l'altezza di 220 mm permettono di dedicare un volume consistente a ciascuna delle tre posizioni senza sviluppare un fronte multicampata.
È una soluzione adatta a kit, ricambi medio-grandi, semilavorati, gruppi preassemblati e materiali che devono rimanere separati ma vicini alla postazione operativa.
Tre posizioni indipendenti per materiali di maggiore volume
Ogni contenitore dispone di una coppia di slitte dedicata e può essere estratto senza movimentare gli altri livelli. Le tre posizioni possono essere assegnate a tre referenze, tre commesse o tre stati operativi differenti.
La configurazione privilegia il volume disponibile per singola posizione rispetto al numero complessivo di contenitori, mantenendo una struttura bassa e accessibile.
Ingombro di 548x621x1009 mm vicino alla postazione
L'ingombro complessivo è 548x621x1009 mm, comprese le piastre di base. La sola struttura misura 502 mm in larghezza e 621 mm in profondità.
L'altezza H1000 facilita l'inserimento dello scaffale accanto a banchi, isole di assemblaggio, aree di manutenzione o punti di rifornimento localizzati. Il layout deve lasciare libero lo spazio necessario all'estrazione dei contenitori e all'ancoraggio delle piastre.
Slitte a passo 25 mm e dispositivi di sicurezza
Le slitte a mensola in lamiera 20/10 si inseriscono lateralmente nelle asolature dei montanti e possono essere riposizionate a passo 25 mm. Il fermo posteriore limita la corsa della cassetta e i perni anti-sganciamento completano il corretto innesto delle slitte.
Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale nell'allestimento standard.
Struttura H1000 con ripiani strutturali chiusi
I montanti a T 40x60 mm sono realizzati in lamiera 12/10 e collegati dai ripiani strutturali inferiore e superiore, anch'essi in lamiera 12/10. I due ripiani sono componenti identici e possono essere montati indifferentemente come base o come elemento superiore.
L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio; i tappi superiori dei montanti sono compresi.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale della campata è 1000 kg. La capacità tecnica dei contenitori non aumenta il limite delle slitte.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere selezionati in funzione del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 1 campata, altezza reale 1009 mm;
- 3 contenitori Euro 600x400 alti 220 mm;
- 3 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiano strutturale inferiore e ripiano superiore;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi.
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 502 mm;
- larghezza comprese le piastre: 548 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm;
- tipo configurazione: Uniforme;
- numero di campate: 1;
- numero di contenitori: 3;
- livelli: 3;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.
FAQ sullo scaffale con 3 contenitori Euro 600x400x220h – H1000, 1 campata
Può essere utilizzato come piccolo buffer manuale vicino a una baia di handling o a una linea?
Sì. Le tre posizioni possono ospitare contenitori in attesa di riempimento, controllo, reinserimento nel flusso o passaggio alla fase successiva. La sequenza e l'identificazione devono essere definite in funzione del processo e lo scaffale non sostituisce i sistemi automatici di movimentazione.
È possibile utilizzare contenitori Euro con coperchio?
Sì. Occorre verificare l'ingombro verticale reale del contenitore completo e lasciare lo spazio necessario per inserimento, estrazione ed eventuale apertura. Con contenitori dotati di coperchio il kit anteriore anti-sfilamento non è compatibile.
Il ripiano strutturale inferiore chiuso facilita la pulizia della zona sotto il primo contenitore?
Sì. La superficie inferiore è liscia e continua e presenta meno rientranze nelle quali polvere e residui possono risultare difficili da rimuovere rispetto a geometrie inferiori aperte o fortemente nervate. Si tratta di un vantaggio di pulibilità, non di una specifica certificazione igienica.
Per verificare configurazioni con coperchio, accessori o modalità di impiego particolari, il team tecnico LogiExpo è disponibile al 051 558776, via e-mail a info@logiexpo.it oppure tramite il modulo di contatto.
