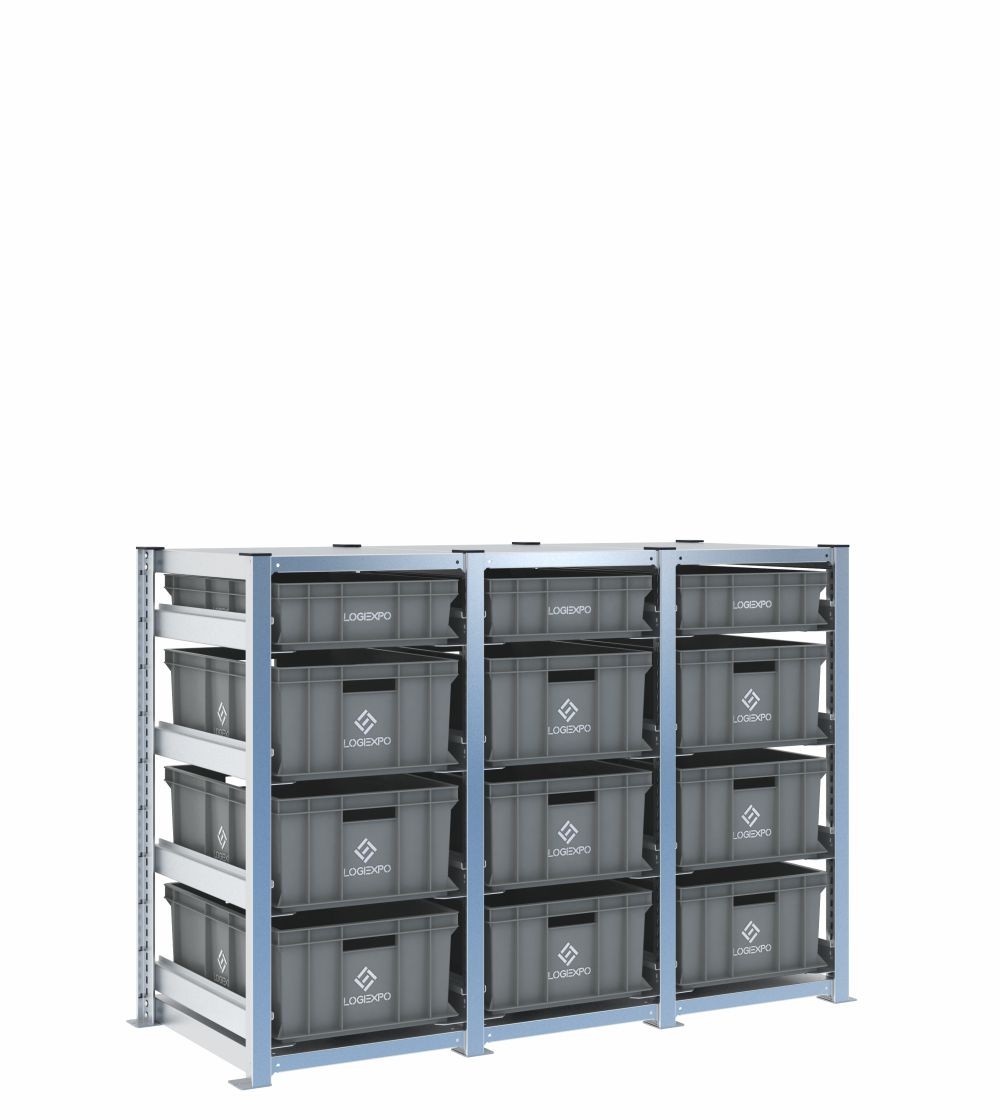

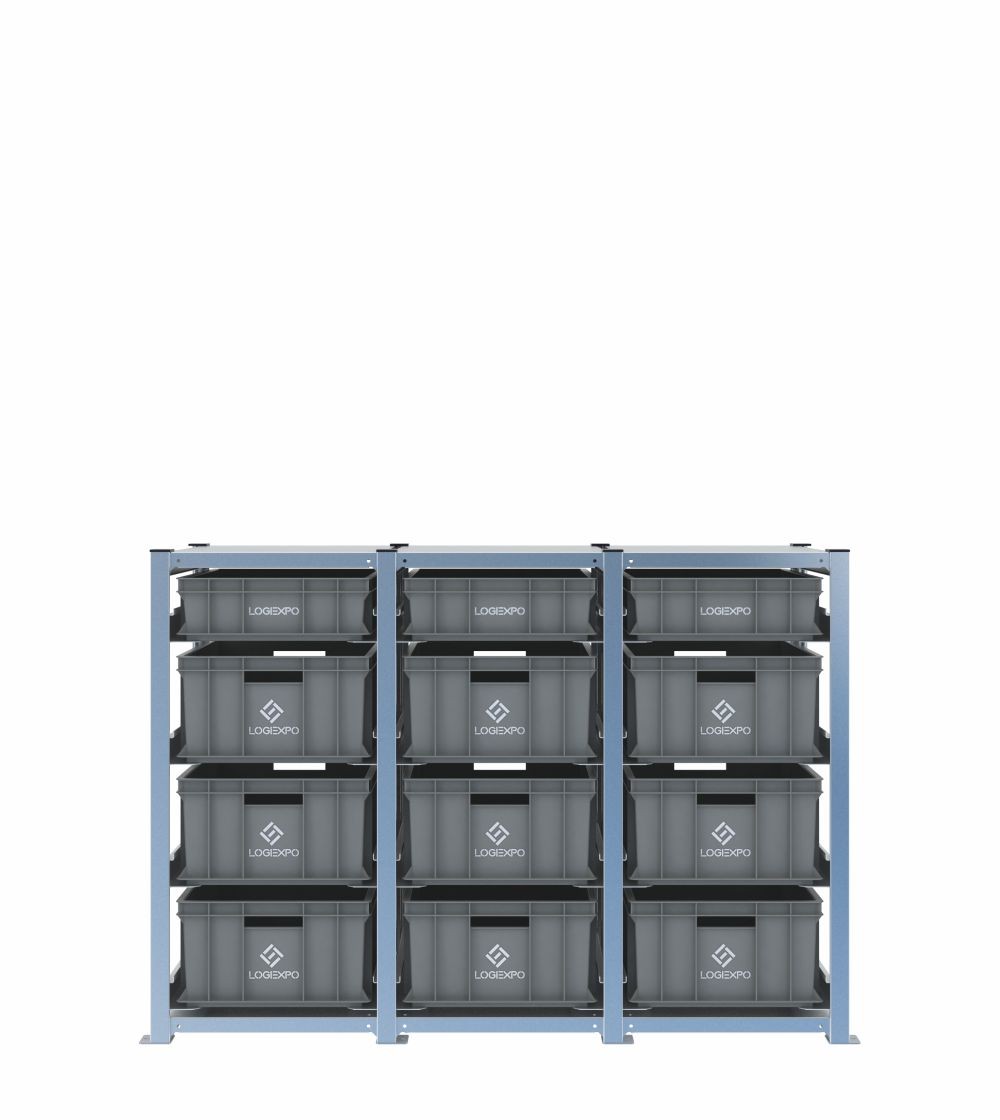

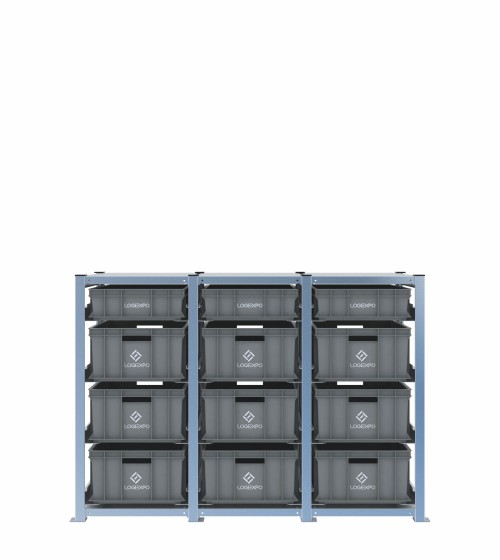

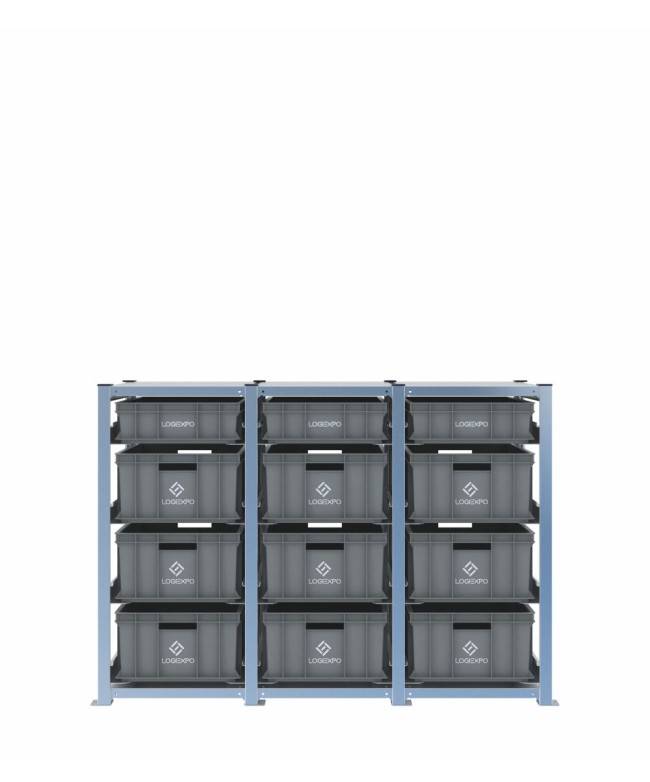

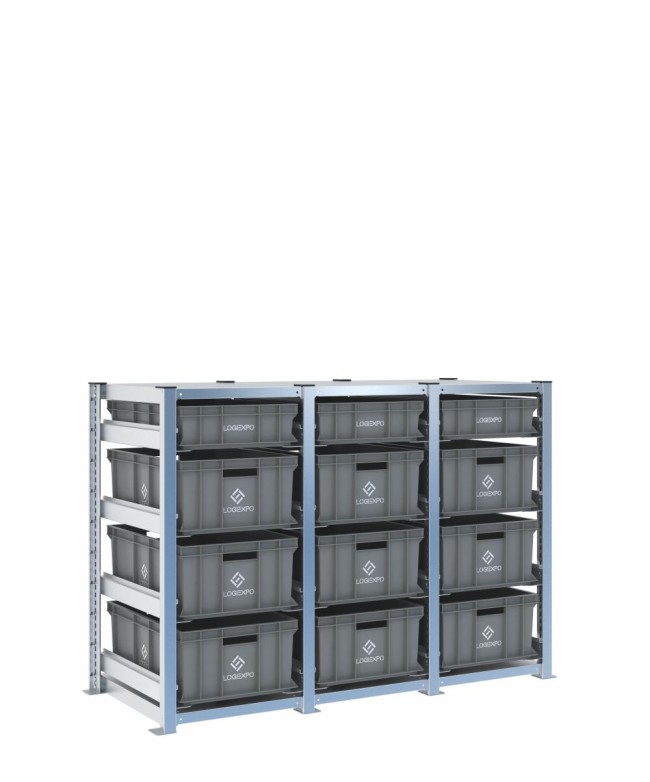

Scaffale H1000 con 12 contenitori Euro 600x400 misti 220h/130h
Questa configurazione comprende 12 Contenitori Euro 600x400 nelle altezze 130 e 220 mm, distribuiti su tre campate H1000 con 4 livelli per campata.
La base 600x400 permette di gestire componenti più estesi, mentre la configurazione mista differenzia il volume verticale assegnato alle diverse referenze.
Quattro livelli per campata con altezze differenziate
Le slitte a passo 25 mm permettono di modificare la sequenza dei livelli se cambia il mix dei materiali. Ogni posizione mantiene il proprio accesso indipendente.
In configurazioni H1000 progettate ad hoc è possibile orientare livelli differenti verso lati opposti, mantenendo ogni singolo livello accessibile da un solo lato.
Kit, scorte operative e ricambi voluminosi nello stesso fronte
L'ingombro complessivo è 1472x621x1009 mm. Le tre campate sono adatte a un fronte di reparto o a una cella di lavoro con materiali di capacità diverse.
Il kit anteriore anti-sfilamento è opzionale e può essere utile quando il processo richiede un arresto meccanico supplementare sul lato di estrazione.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 3 campate, altezza reale 1009 mm;
- 12 Contenitori Euro 600x400 nelle altezze 130 e 220 mm;
- 12 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1426 mm;
- larghezza comprese le piastre: 1472 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 130 e 220 mm;
- tipo configurazione: Mista;
- numero di campate: 3;
- numero di contenitori: 12;
- livelli: 4 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 12 Contenitori Euro 600x400 220h/130h – H1000, 3 campate
È possibile utilizzare altezze diverse di contenitore nella stessa campata?
Sì. Le slitte regolabili consentono configurazioni miste come questa, con contenitori da 130 e 220 mm. Le quote devono essere impostate in funzione dell'ingombro reale e dello spazio necessario alla presa.
È possibile orientare livelli diversi della stessa campata in direzioni opposte?
Sì, nelle versioni H1000 predisposte per questo uso. Ogni livello resta però utilizzabile da un solo lato e il layout deve essere verificato rispetto a rifornimento e prelievo.
Quando è utile installare il kit anteriore anti-sfilamento?
Quando il processo richiede un arresto meccanico supplementare che limiti l'estrazione accidentale del contenitore. È un accessorio opzionale e la compatibilità va verificata con eventuali coperchi o configurazioni speciali.
