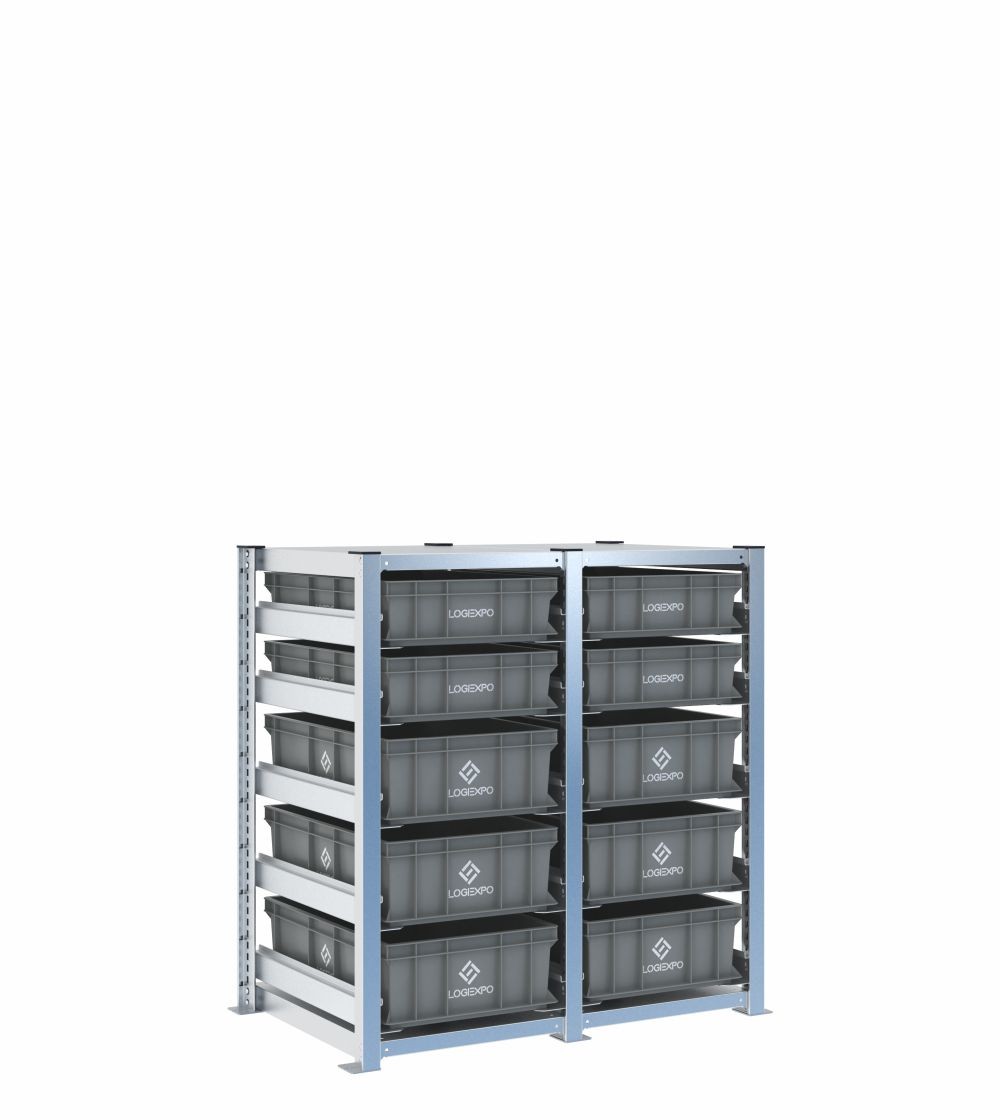

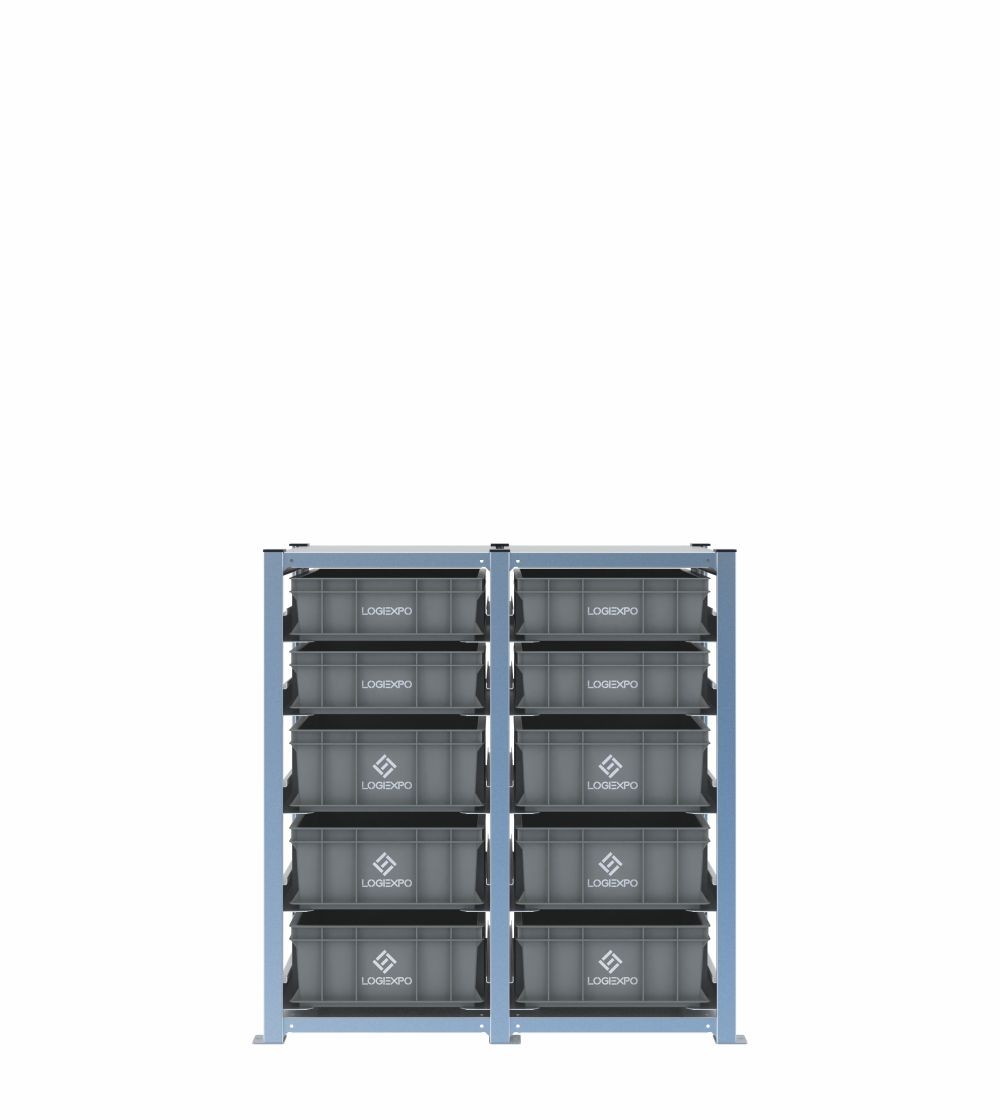

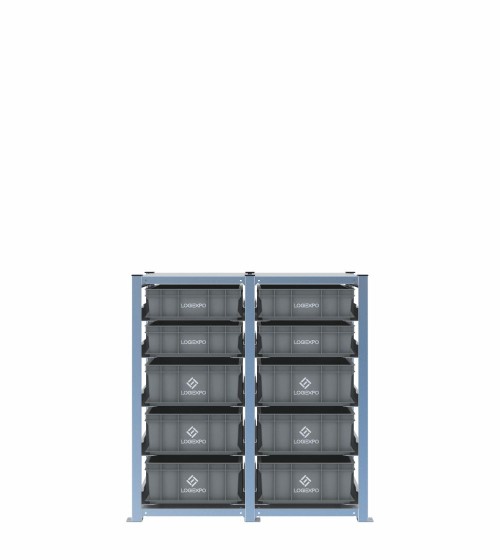

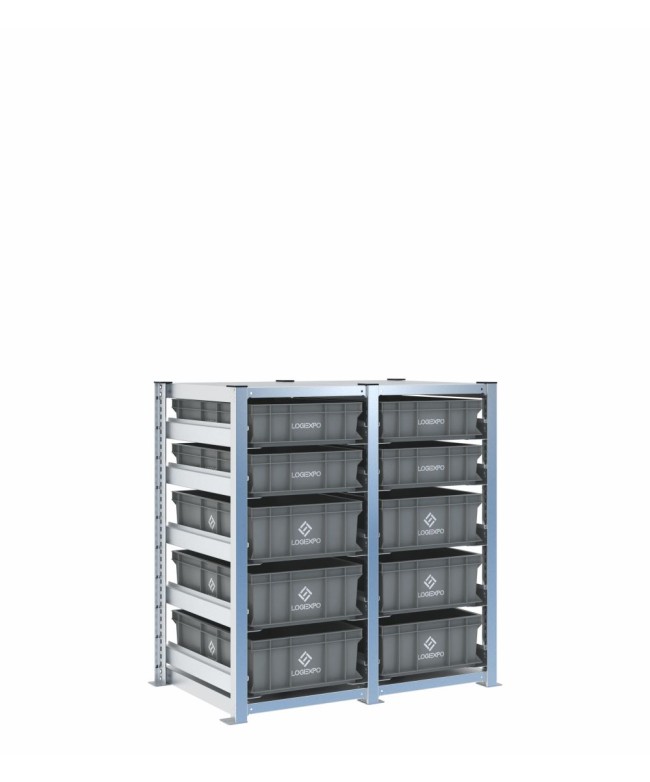

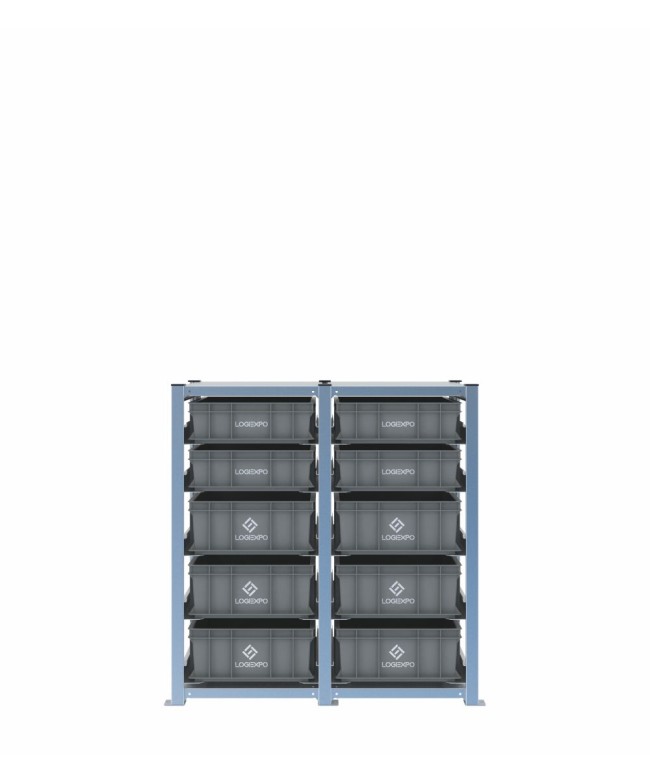

Scaffale H1000 a 2 campate con contenitori Euro 600x400 misti da 170 e 130 mm
Questa configurazione comprende 10 contenitori Euro 600x400 distribuiti su due campate H1000. Ogni campata ospita tre contenitori alti 170 mm nei livelli inferiori e due contenitori alti 130 mm nei livelli superiori, per un totale di sei cassette da 170 mm e quattro da 130 mm.
La base 600x400 mm è indicata per kit, semilavorati, gruppi preassemblati, confezioni tecniche e materiali che richiedono una superficie di appoggio più estesa. Le due altezze permettono di separare nello stesso fronte materiali con esigenze di volume differenti.
Due campate con lo stesso schema misto 3+2
La disposizione raffigurata replica sulle due campate la stessa sequenza: tre contenitori da 170 mm in basso e due da 130 mm in alto. Questo rende il fronte leggibile quando si vogliono organizzare due famiglie di materiali, due fasi operative o due postazioni con una logica analoga.
I contenitori da 170 mm offrono più volume per componenti e kit di media altezza; quelli da 130 mm sono adatti a materiali più bassi, consumabili o quantità inferiori.
Ingombro di 1010x621x1009 mm e maggiore superficie per livello
L'ingombro complessivo è 1010x621x1009 mm, comprese le piastre di base. La sola struttura misura 964 mm in larghezza e 621 mm in profondità.
L'altezza H1000 mantiene il fronte vicino alla postazione, mentre la profondità è dimensionata per sostenere i contenitori 600x400 lungo i lati da 600 mm. Il layout deve lasciare spazio sufficiente per l'estrazione delle cassette e per il fissaggio delle piastre a pavimento.
Slitte regolabili per modificare il mix nel tempo
Le slitte a mensola in lamiera 20/10 si inseriscono lateralmente nelle asolature dei montanti e sono regolabili con passo 25 mm. La disposizione 170/130 proposta a catalogo può quindi essere adattata se cambiano le altezze dei contenitori o lo spazio necessario per la presa.
Fermo posteriore e perni anti-sganciamento fanno parte della dotazione standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale nell'allestimento standard.
Struttura H1000 in acciaio zincato
I montanti a T 40x60 mm sono realizzati in lamiera 12/10. I ripiani strutturali inferiore e superiore, anch'essi in lamiera 12/10, collegano i montanti delle campate. Nelle versioni H1000 non sono previste crociere posteriori.
L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento. I tappi superiori dei montanti sono compresi.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti devono essere rispettati per ciascuna campata e non vanno sommati o interpretati come valori alternativi.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 2 campate, altezza reale 1009 mm;
- 6 contenitori Euro 600x400 alti 170 mm;
- 4 contenitori Euro 600x400 alti 130 mm;
- 10 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi.
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezze contenitori: 170 mm e 130 mm;
- tipo configurazione: Mista;
- numero di campate: 2;
- numero di contenitori: 10;
- livelli: 5 per campata;
- distribuzione: per ogni campata 3 contenitori da 170 mm nei livelli inferiori e 2 da 130 mm nei livelli superiori;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.
FAQ sullo scaffale con 10 contenitori Euro 600x400 misti 170h/130h – H1000, 2 campate
Se in futuro cambia il rapporto tra contenitori da 170 e 130 mm, occorre sostituire la struttura?
No. Le coppie di slitte possono essere riposizionate, aggiunte o rimosse con passo 25 mm per adattare il fronte a un nuovo mix di altezze. La nuova distribuzione deve essere verificata in base all'ingombro reale dei contenitori, allo spazio di presa e alle portate previste.
Come conviene assegnare materiali con frequenze di prelievo diverse ai livelli da 130 e 170 mm?
L'altezza del contenitore va scelta prima di tutto sul volume reale del materiale; frequenza e peso aiutano poi a definire la quota. Le referenze movimentate spesso o più pesanti sono normalmente più gestibili nelle zone inferiori e intermedie, mentre quelle leggere o a minore rotazione possono occupare livelli più alti.
Su una coppia di slitte predisposta per 600x400 si possono utilizzare due contenitori 400x300?
Sì, come configurazione personalizzata. I due contenitori 400x300 vengono disposti uno dietro l'altro lungo la profondità, entrambi con il lato da 400 mm rivolto verso il fronte. Condividono la stessa coppia di slitte: il carico massimo resta 50 kg complessivi, quindi ogni contenitore può essere caricato fino a 25 kg. In questa configurazione il kit anteriore anti-sfilamento non è utilizzabile.
Per configurazioni personalizzate con due contenitori 400x300 o distribuzioni differenti delle slitte, il team tecnico LogiExpo è disponibile al 051 558776, via e-mail a info@logiexpo.it oppure tramite il modulo di contatto.
