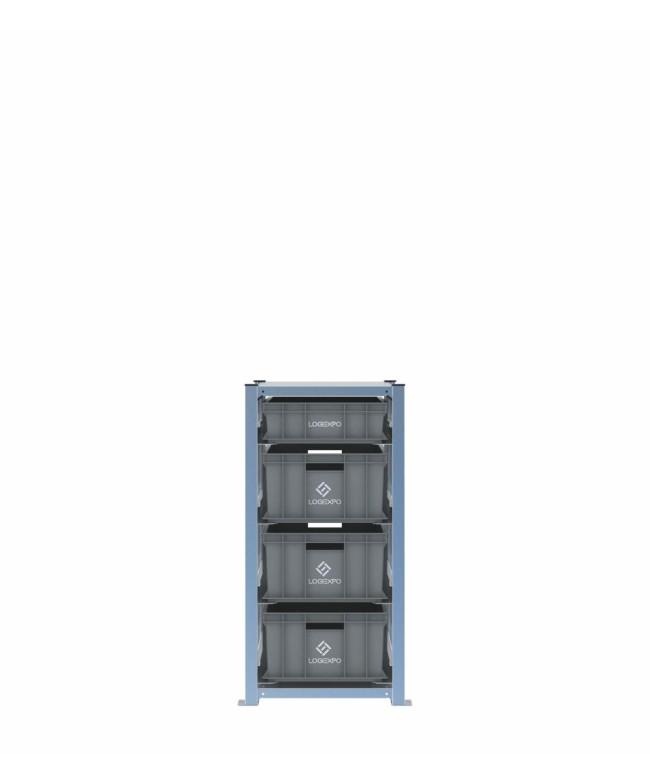

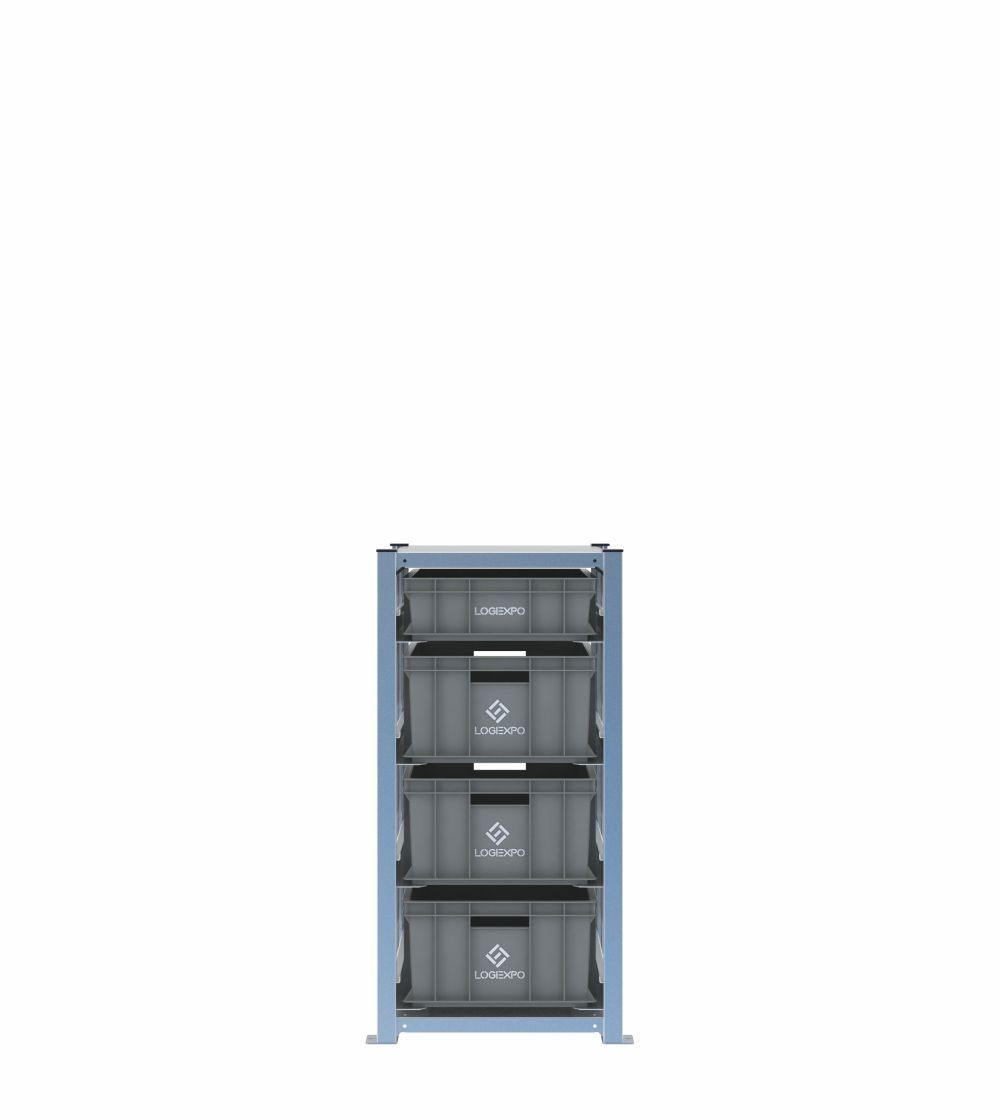

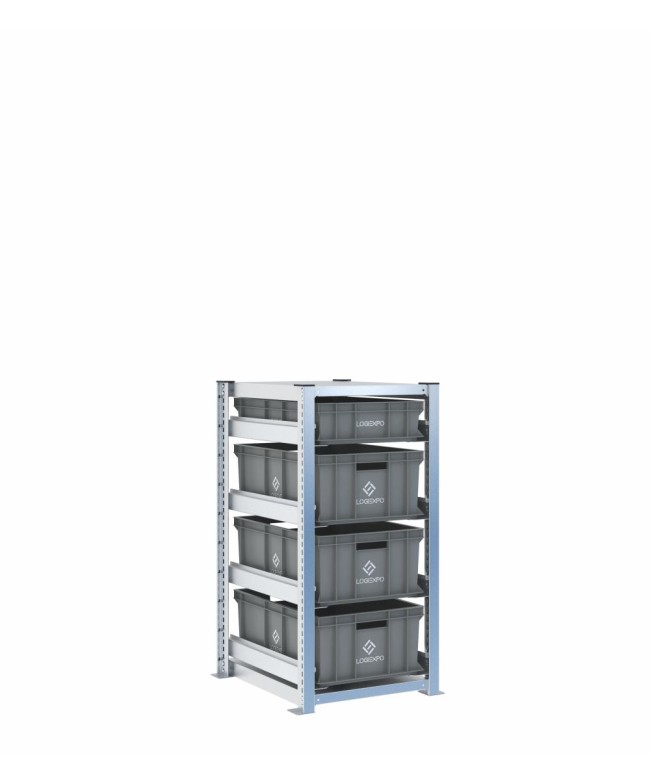

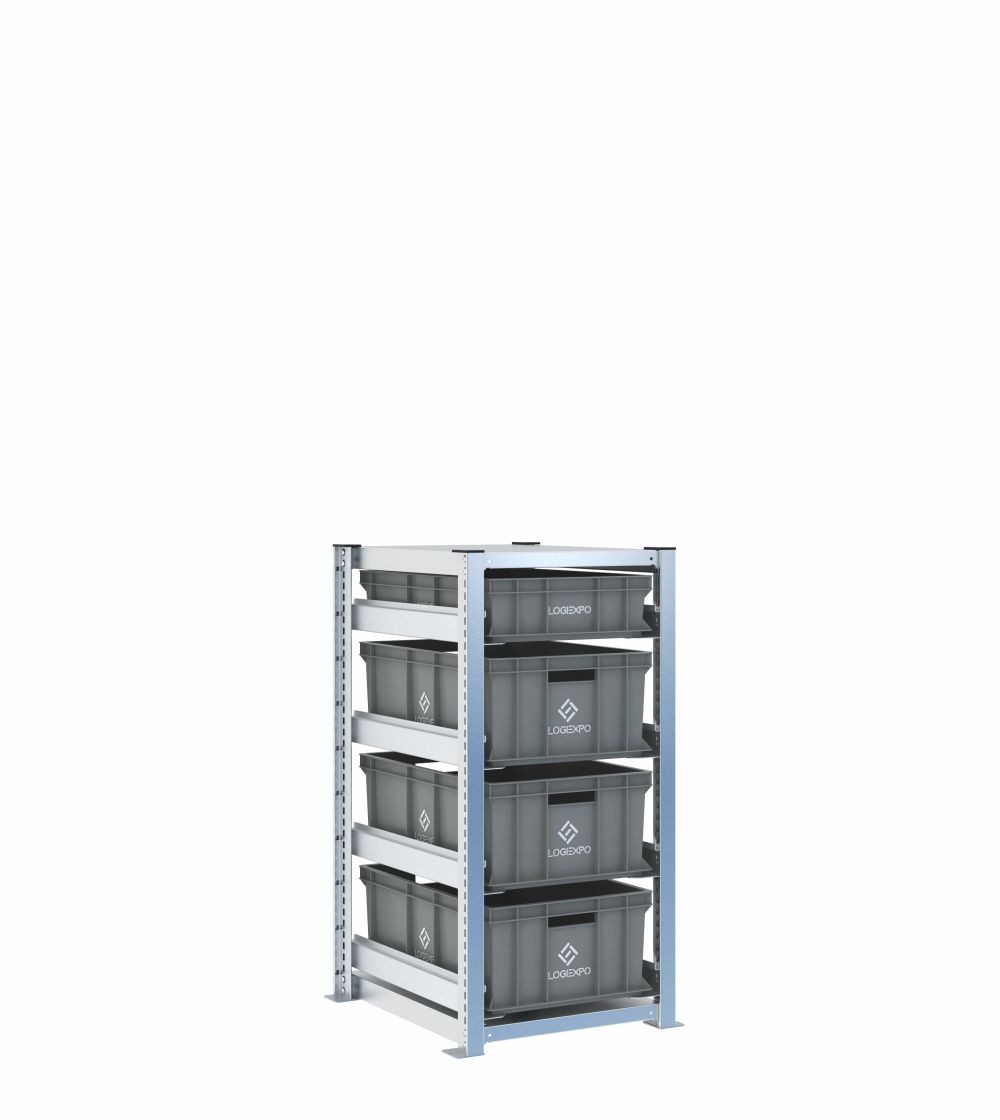

Scaffale H1000 con 4 contenitori Euro 600x400 misti da 220 e 130 mm
Questa configurazione comprende 4 Contenitori Euro 600x400 su una campata H1000: un contenitore da 130 mm nel livello superiore e tre contenitori da 220 mm nei livelli inferiori. La base ampia permette di gestire kit, semilavorati e ricambi estesi con due differenti capacità verticali.
La combinazione evita di destinare tutti i livelli al contenitore più alto e consente di separare materiali compatti da componenti o confezioni che richiedono più volume.
Due altezze su base 600x400 per kit e ricambi differenziati
Il contenitore superiore da 130 mm è adatto a kit bassi, consumabili o componenti distribuiti su una superficie ampia ma con sviluppo verticale contenuto. I tre contenitori da 220 mm offrono più volume per ricambi, confezioni e semilavorati.
Tutti e quattro i livelli rimangono indipendenti. La disposizione rappresentata può essere modificata riposizionando le slitte a passo 25 mm, purché restino adeguati lo spazio di presa e le condizioni di carico.
Postazione localizzata per materiali estesi con volumi differenti
L'ingombro complessivo è 548x621x1009 mm. La profondità 621 mm deriva dal formato 600x400 e deve essere verificata nel layout quando lo scaffale viene collocato vicino a banchi, linee o zone di passaggio.
La struttura è adatta quando quattro posizioni sono sufficienti ma la superficie 400x300 risulterebbe troppo ridotta per i materiali da organizzare.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 1 campata, altezza reale 1009 mm;
- 4 contenitori Euro 600x400 misti 220h/130h;
- 4 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 502 mm;
- larghezza comprese le piastre: 548 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 e 130 mm;
- tipo configurazione: Mista;
- numero di campate: 1;
- numero di contenitori: 4;
- livelli: 4;
- distribuzione: 1 contenitore da 130 mm nel livello superiore e 3 contenitori da 220 mm nei livelli inferiori;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 4 contenitori Euro 600x400 misti 220h/130h – H1000, 1 campata
Su una scaffalatura predisposta per 600x400 si possono collocare due contenitori 400x300 sullo stesso livello?
Sì, come configurazione speciale: i due contenitori 400x300 vengono disposti uno dietro l'altro in profondità, appoggiando ciascuno lungo i lati da 300 mm, così 300+300 mm occupano la profondità utile da 600 mm. La portata complessiva della coppia di slitte resta 50 kg, quindi in questa configurazione ogni contenitore non deve superare 25 kg. Il kit anteriore anti-sfilamento non è compatibile con questo impiego.
Per informazioni, verifica configurazioni, portate o modalità di impiego particolari, il team tecnico LogiExpo è disponibile al 051 558776, via e-mail a info@logiexpo.it oppure tramite il [modulo di contatto].
Questa configurazione è adatta alla preparazione di kit per assemblaggio o manutenzione?
Sì. Ogni contenitore può essere dedicato a una commessa, una macchina o una fase operativa. Il livello da 130 mm può ospitare accessori e componenti più bassi, mentre quelli da 220 mm possono contenere parti più voluminose, mantenendo separati i diversi gruppi del kit.
La scaffalatura può essere riconfigurata quando cambiano codici, volumi o processi?
Sì. Le slitte possono essere riposizionate a passo 25 mm e, quando necessario, possono essere aggiunte o rimosse coppie di slitte. La nuova configurazione deve comunque rispettare geometria dei contenitori, spazio di presa, portata di 50 kg per coppia e capacità verticale della campata.
