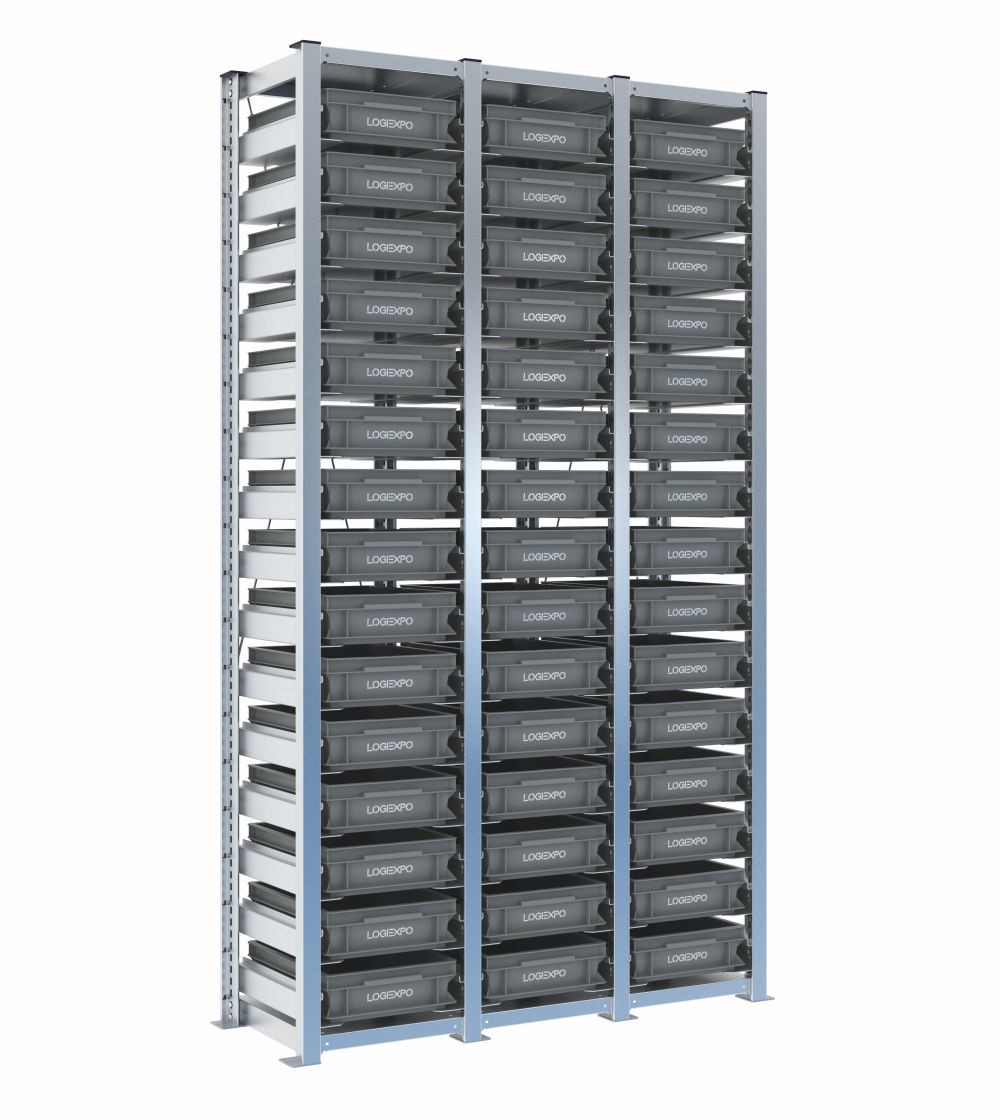

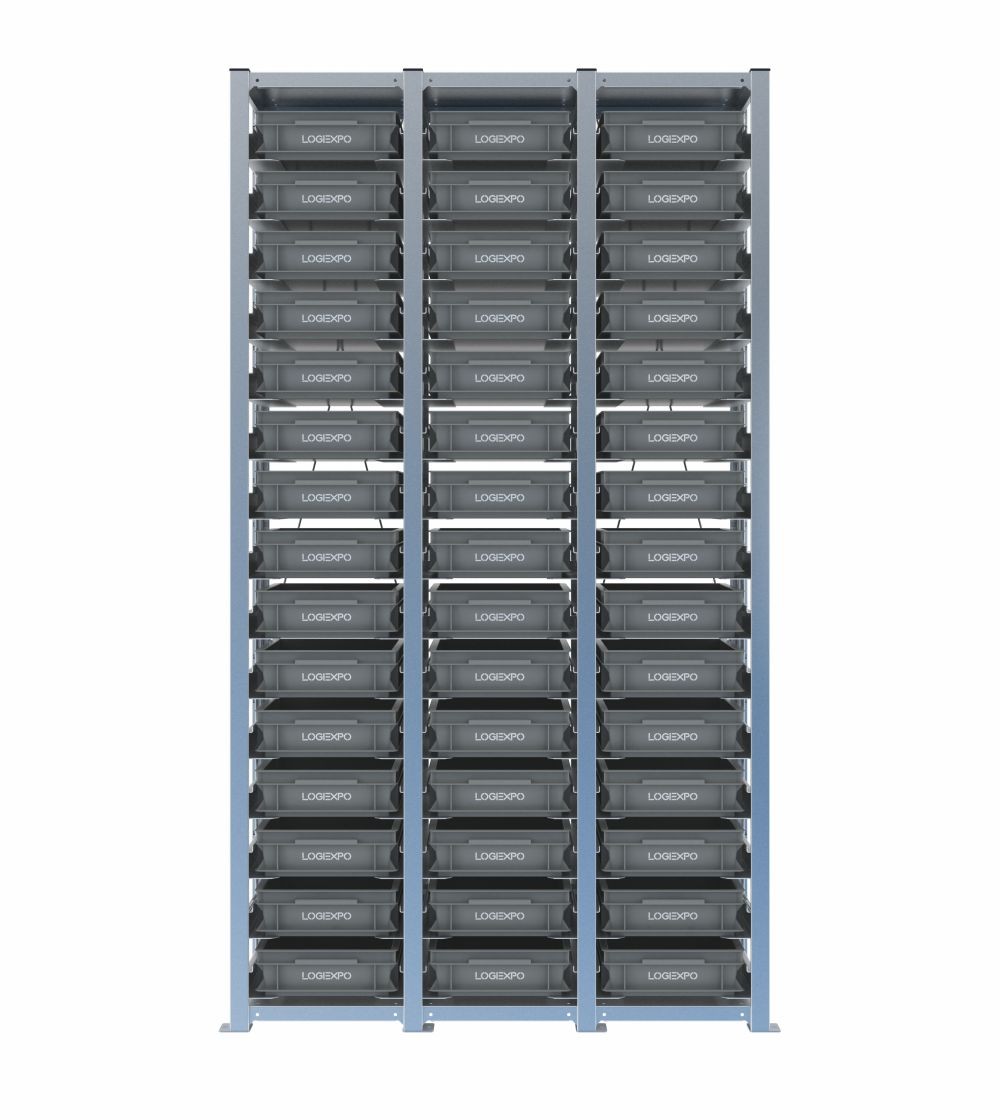

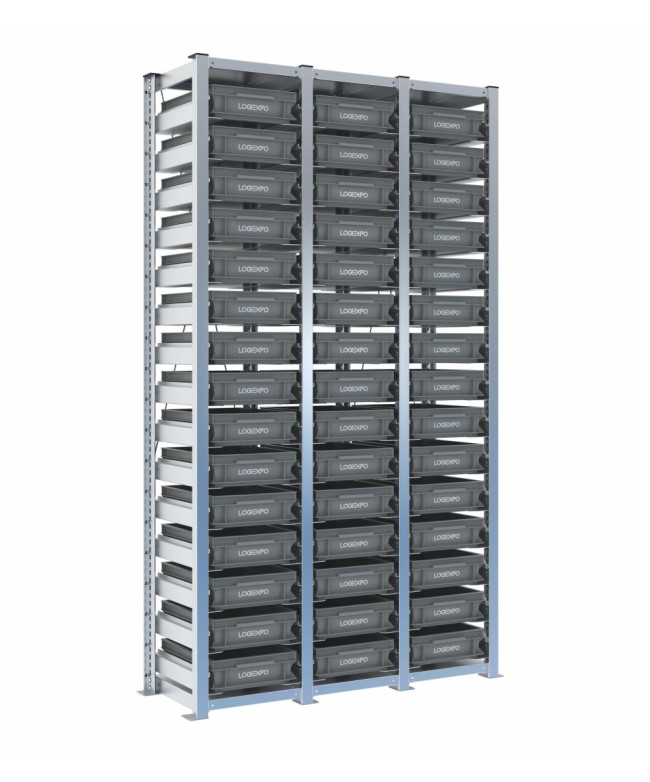

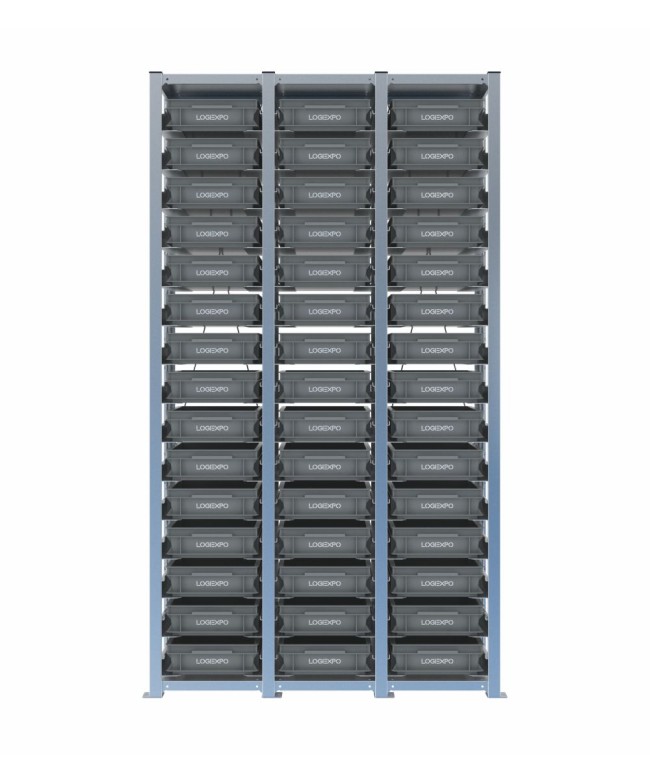

Scaffale con 45 contenitori Euro 400x300x100h – H2000, 3 campate

Scaffale H2000 con 45 contenitori Euro 400x300x100h ad alta densità

Questa configurazione comprende 45 Contenitori Euro 400x300x100h distribuiti su tre campate H2000, con 15 livelli per campata. È pensata per concentrare molte referenze compatte sfruttando lo sviluppo verticale.

Il formato 400x300 mantiene la profondità complessiva a 421 mm e facilita la separazione di minuterie, ricambi e consumabili.

Quindici livelli per campata in una profondità di 421 mm

Le tre campate offrono quarantacinque posizioni indipendenti in una larghezza complessiva di 1172 mm. La regolazione a passo 25 mm permette di modificare alcune quote se cambiano i materiali o lo spazio necessario alla presa.

Nelle strutture H2000 è utile distribuire le referenze anche in funzione della frequenza di prelievo e delle modalità di movimentazione alle quote superiori.

Magazzini ricambi e fronti ad alta densità di codici

La configurazione è adatta a pareti attrezzate e corsie dove interessa aumentare il numero di posizioni senza ampliare eccessivamente il fronte orizzontale.

Le crociere posteriori fanno parte della configurazione H2000 e contribuiscono alla stabilizzazione della struttura.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 3 campate, altezza reale 2003 mm;
• 45 Contenitori Euro 400x300 alti 100 mm;
• 45 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 1126 mm;
• larghezza comprese le piastre: 1172 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 3;
• numero di contenitori: 45;
• livelli: 15 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 45 Contenitori Euro 400x300 100h – H2000, 3 campate

È opportuno concentrare materiali pesanti alle quote superiori?

No come criterio generale. La distribuzione deve considerare peso, frequenza di accesso, modalità di movimentazione e procedure operative, riservando le quote superiori a materiali compatibili con un prelievo sicuro.

Quando una struttura H2000 è più adatta a pareti attrezzate o corsie?

Quando occorre aumentare il numero di livelli e sfruttare lo sviluppo verticale, mantenendo più contenuto lo sviluppo orizzontale. Questa configurazione utilizza 15 livelli per campata proprio con questa logica.

Quando devono essere inseriti i perni anti-sganciamento delle slitte?

Dopo aver completato la configurazione delle slitte e prima dell'utilizzo con i contenitori. I perni assicurano il corretto innesto delle mensole nei montanti e non vanno confusi con il kit anteriore anti-sfilamento dei contenitori.
