Scaffale con 12 contenitori Euro 400x300x130h – H2000, 1 campata

Scaffale H2000 a 1 campata con 12 contenitori Euro 400x300 alti 130 mm

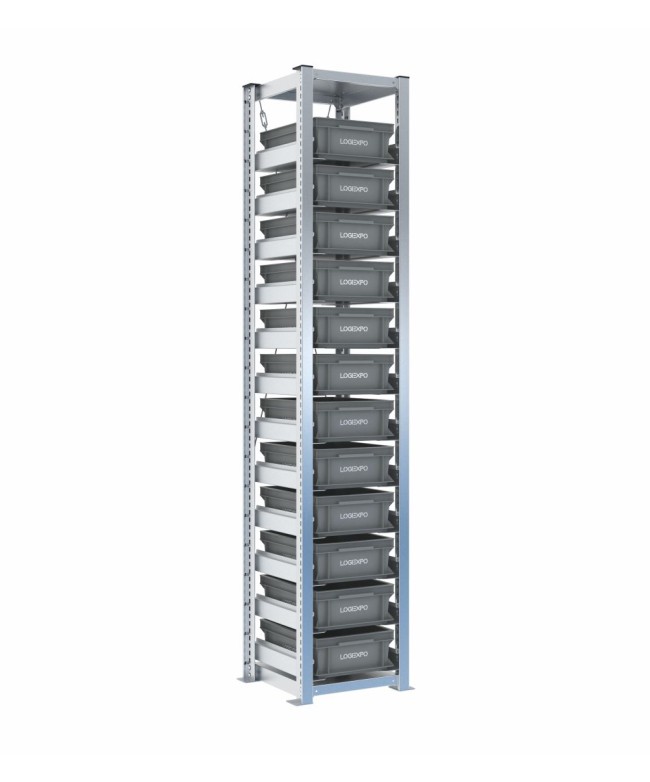

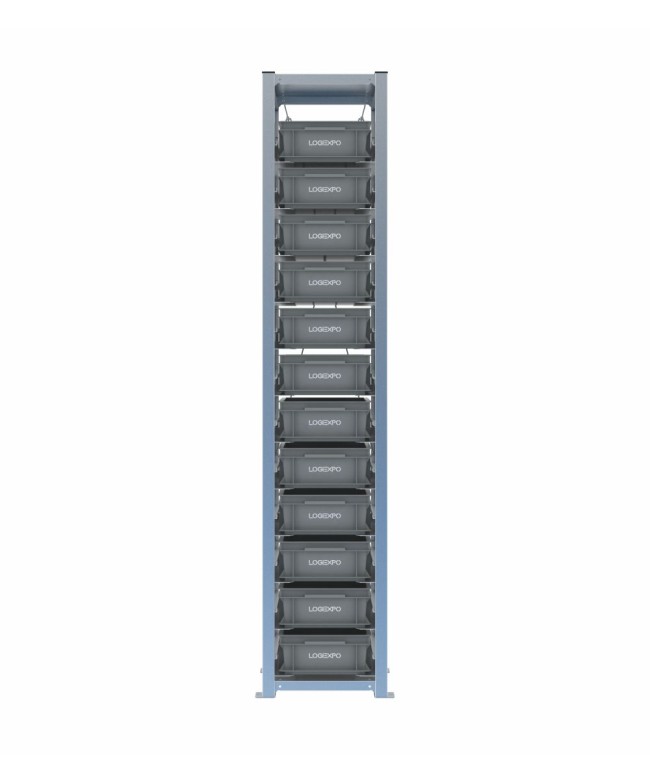

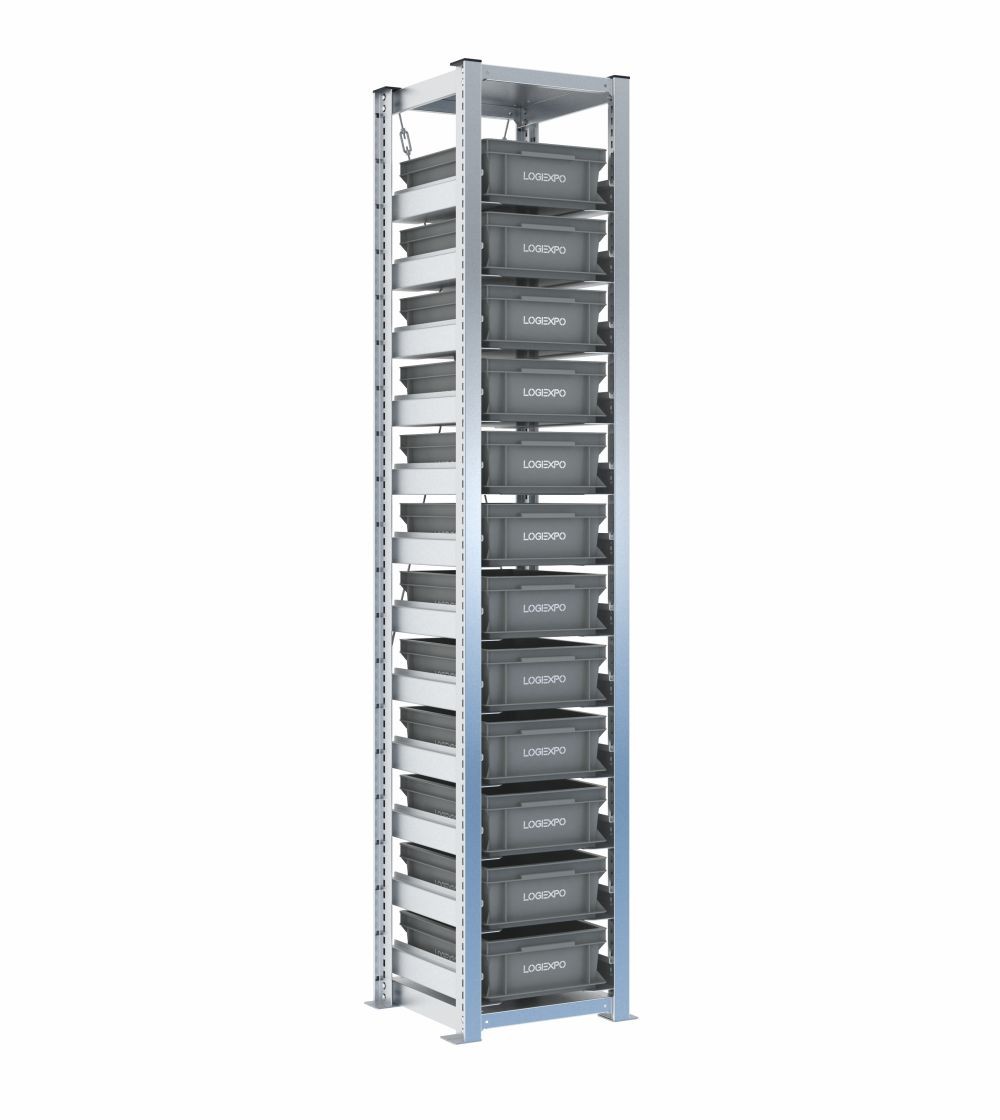

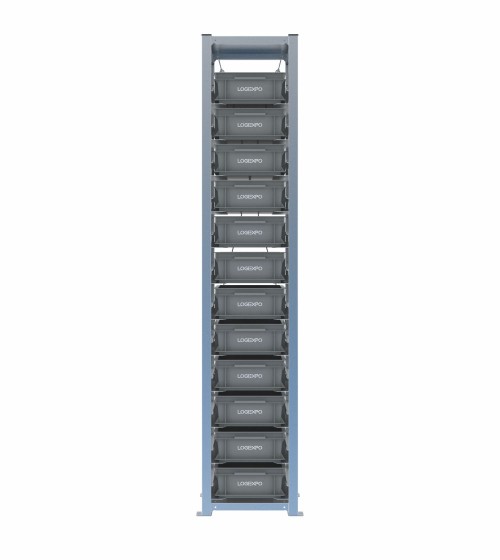

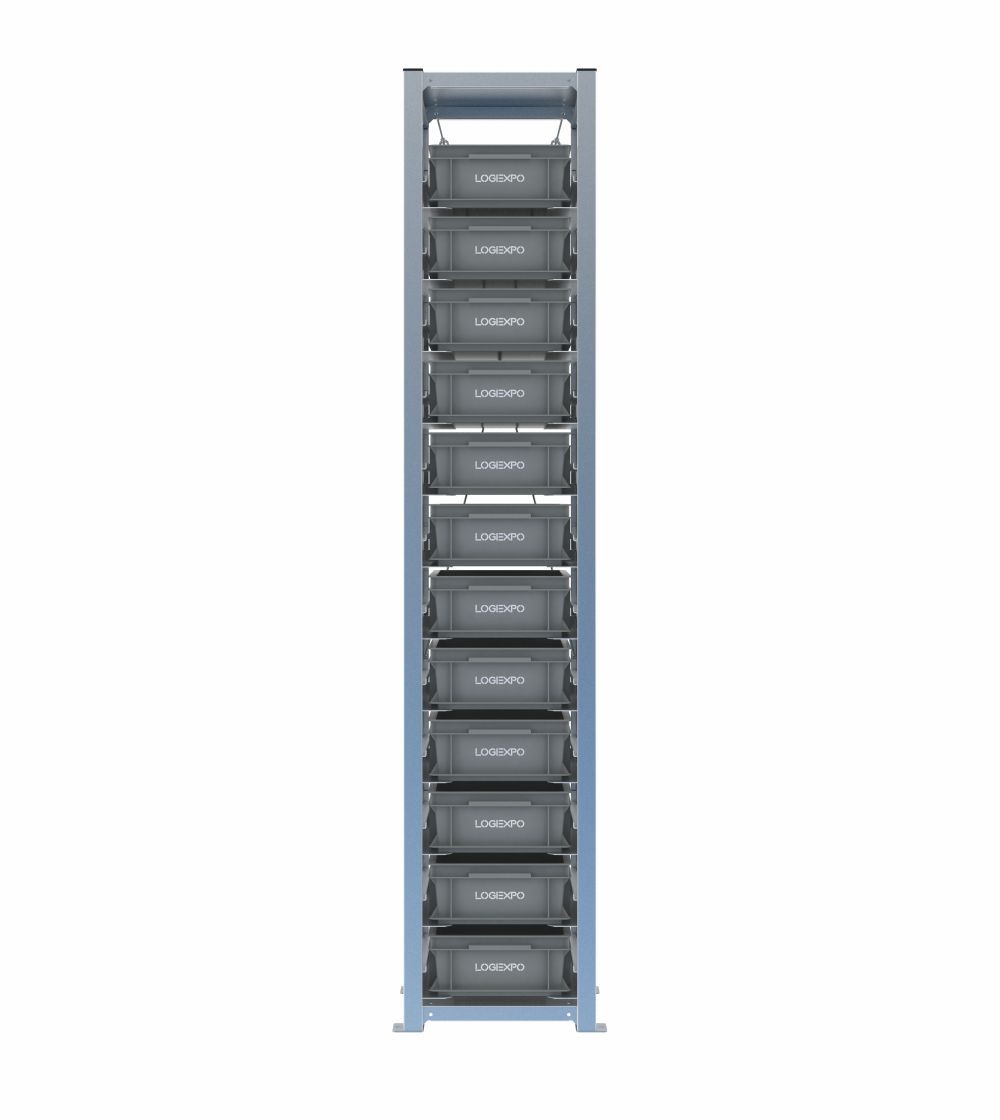

Questa configurazione organizza 12 contenitori Euro 400x300x130h su dodici livelli in una singola campata alta 2003 mm. Il formato compatto dei contenitori e lo sviluppo verticale consentono di separare molte referenze occupando una larghezza complessiva di soli 448 mm.

La soluzione è adatta a ricambi, consumabili, minuterie confezionate, campioni, provini e materiali che devono mantenere una posizione individuale e facilmente identificabile.

Dodici posizioni in un fronte largo 448 mm

L'ingombro complessivo è 448x421x2003 mm, comprese le piastre di base. La sola struttura misura 402 mm in larghezza e 421 mm in profondità, dimensione coerente con i contenitori Euro 400x300.

Il fronte contenuto permette di sfruttare lo sviluppo verticale in corridoi tecnici, aree ricambi, laboratori o zone di servizio dove lo spazio laterale è limitato. Deve essere mantenuta la zona necessaria all'estrazione dei contenitori e all'ancoraggio della struttura.

Accesso indipendente per codici, lotti e campioni

Ogni contenitore appoggia su una coppia di slitte dedicata e può essere estratto senza rimuovere le cassette collocate sopra. Rispetto all'impilamento, questa disposizione riduce le movimentazioni non necessarie quando ogni posizione corrisponde a un codice, un lotto, una commessa o uno stato di verifica.

La configurazione può quindi supportare anche laboratori di controllo qualità, centri di riparazione e depositi di campionari, purché contenitori e condizioni ambientali siano compatibili con il materiale conservato.

Slitte regolabili e possibilità di adattare la densità

Le slitte in lamiera 20/10 si inseriscono nelle asolature dei montanti e possono essere riposizionate con passo 25 mm. Fermo posteriore e perni anti-sganciamento fanno parte della dotazione standard; il kit anteriore anti-sfilamento è opzionale.

Se alcune referenze richiedono più spazio verticale, è possibile eliminare o riposizionare una coppia di slitte, riducendo il numero di livelli senza cambiare la struttura portante.

Struttura H2000 con crociere posteriori

I montanti a T 40x60 mm sono realizzati in lamiera 12/10 e collegati dai ripiani strutturali inferiore e superiore. Le versioni H2000 prevedono crociere posteriori che si collegano alle predisposizioni del ripiano superiore e dei montanti.

Il tensionamento delle crociere avviene tramite i dispositivi tenditori filettati presenti sulle aste. L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346; i tappi superiori sono disponibili su richiesta.

Portate e fissaggio a pavimento

La portata per coppia di slitte è 50 kg con carico uniformemente distribuito. La portata verticale della campata è 1000 kg. Oltre ai limiti strutturali, la distribuzione lungo l'altezza deve considerare peso e frequenza di movimentazione.

Il fissaggio a pavimento è necessario. Le piastre sono predisposte per l'ancoraggio; i tasselli non sono compresi e devono essere scelti in funzione della pavimentazione.

Componenti inclusi e accessori opzionali

• struttura H2000 a 1 campata, altezza reale 2003 mm;
• 12 contenitori Euro 400x300 alti 130 mm;
• 12 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiano strutturale inferiore e ripiano superiore;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• kit anteriore anti-sfilamento opzionale;
• tappi superiori disponibili su richiesta;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 402 mm;
• larghezza comprese le piastre: 448 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 130 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 12;
• livelli: 12;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 12 contenitori Euro 400x300x130h – H2000, 1 campata

Come conviene distribuire le referenze lungo i dodici livelli?

È opportuno considerare insieme peso, frequenza di prelievo e facilità di presa. Materiali più pesanti o utilizzati spesso sono normalmente più gestibili ai livelli inferiori e intermedi; quelli leggeri o a bassa rotazione possono essere collocati più in alto.

Perché le versioni H2000 utilizzano crociere posteriori e come vengono tensionate?

Le crociere contribuiscono alla stabilizzazione della struttura H2000. Si agganciano alle predisposizioni del ripiano superiore e dei montanti e vengono tensionate ruotando i dispositivi tenditori filettati presenti sulle aste.

Se alcuni campioni o componenti diventano più alti, è possibile ridurre il numero di livelli?

Sì. Una o più coppie di slitte possono essere rimosse o riposizionate a passo 25 mm per aumentare lo spazio verticale disponibile. La nuova distribuzione deve mantenere una corretta accessibilità e rispettare le portate previste.
