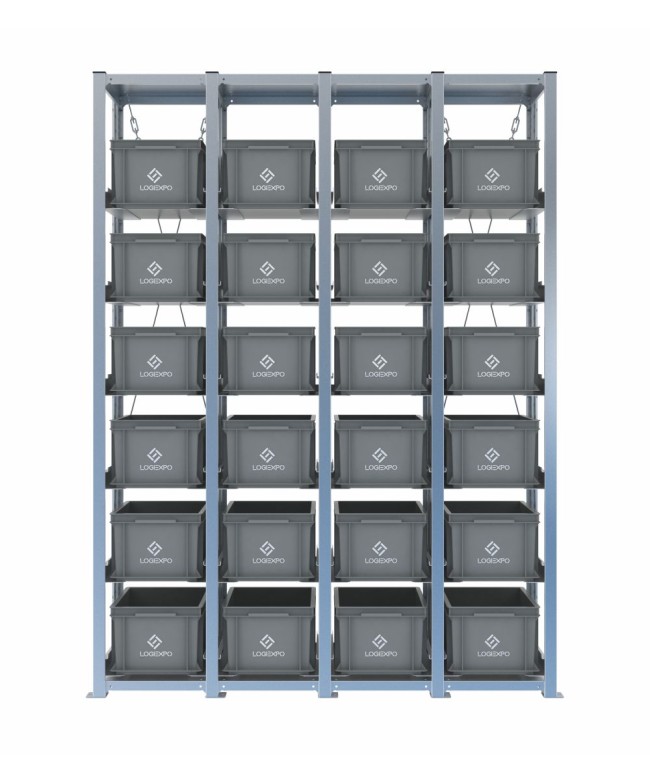

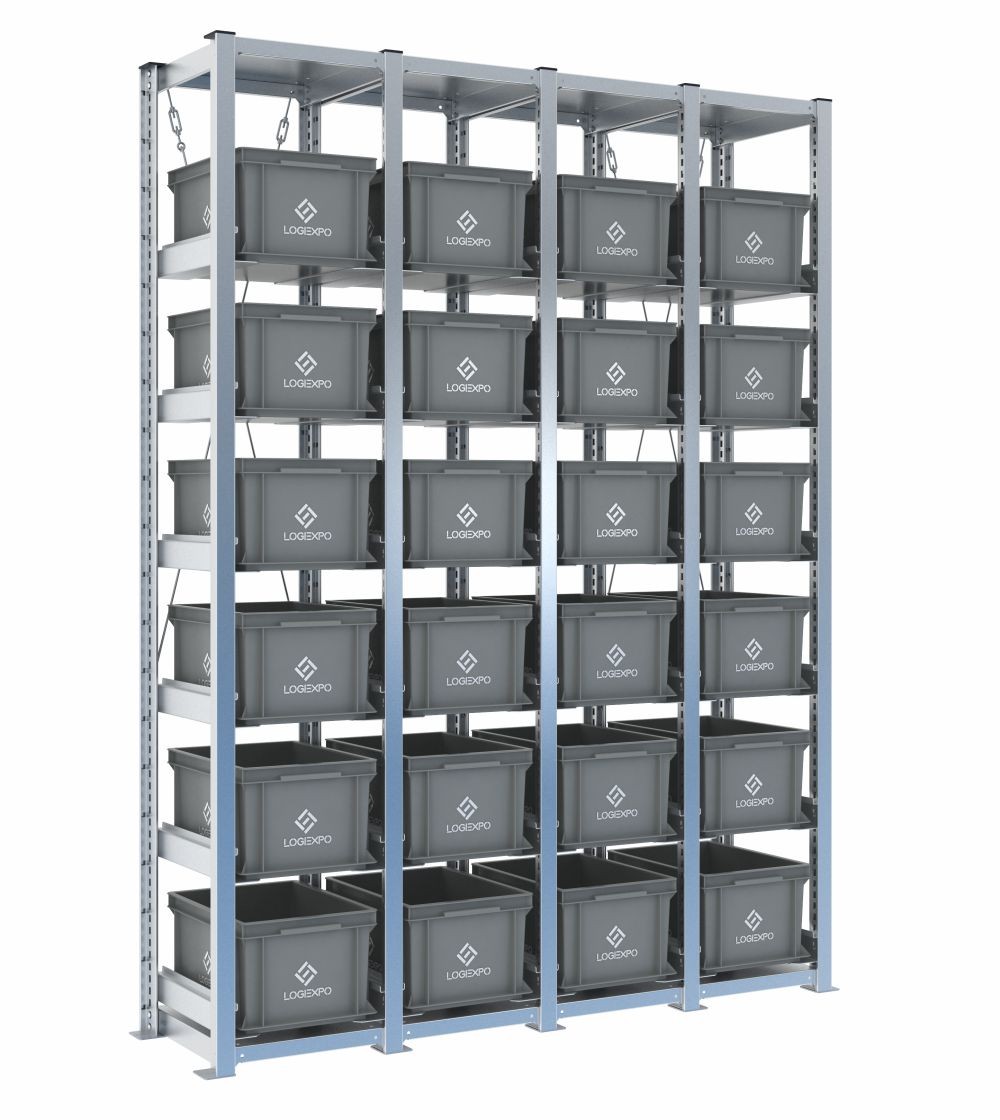

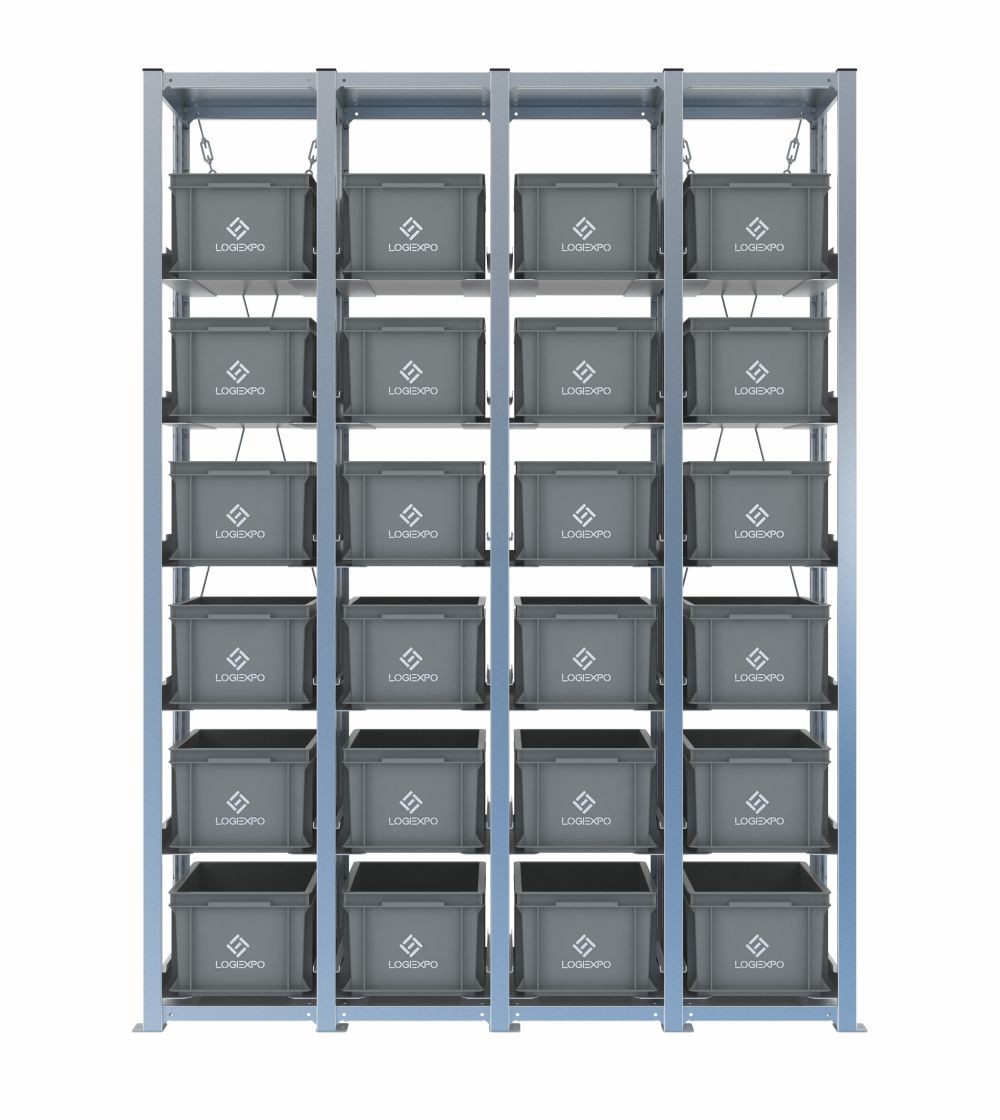

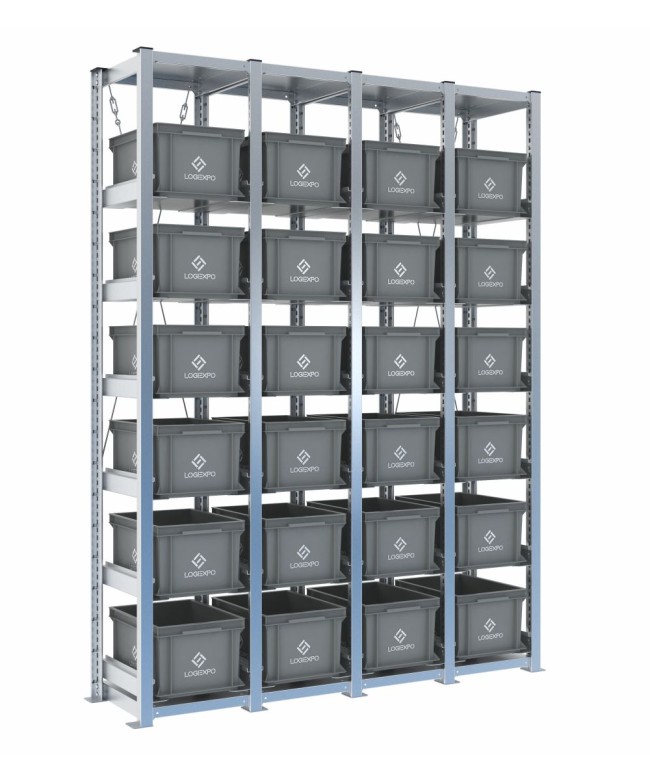

Scaffale con 24 contenitori Euro 400x300x220h – H2000, 4 campate

Scaffale H2000 con 24 contenitori Euro 400x300x220h e 6 livelli per campata

Questa configurazione comprende 24 Contenitori Euro 400x300x220h distribuiti su quattro campate H2000, con 6 livelli per campata. La scelta dei sei livelli lascia una luce verticale maggiore sopra ogni cassetta rispetto alle versioni a sette livelli.

È indicata per ricambi e componenti più voluminosi, soprattutto quando il deposito e il prelievo richiedono più spazio di manovra o quando alcuni elementi possono svilupparsi oltre il bordo superiore del contenitore.

Sei livelli per campata: più spazio verticale per ogni posizione

La configurazione privilegia accessibilità e volume libero sopra le cassette invece della massima densità verticale. Questo facilita l'inserimento e l'estrazione di materiali che richiedono una presa più ampia o che non rimangono completamente sotto il bordo superiore.

Le quattro campate creano 24 posizioni indipendenti su un fronte complessivo di 1534 mm, permettendo di separare ricambi, kit o materiali per area, macchina o destinazione.

Allestimento esteso per ricambi voluminosi e supermarket di produzione

Il formato 400x300 consente di suddividere molte referenze mantenendo 421 mm di profondità. La struttura può quindi creare un fronte verticale esteso anche in aree dove una profondità 600x400 sarebbe superiore al necessario.

La scelta tra questa configurazione a sei livelli e una versione più densa deve partire dall'ingombro reale del contenuto, dalla frequenza di prelievo e dallo spazio richiesto sopra la cassetta, non dal solo numero di posizioni disponibili.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 4 campate, altezza reale 2003 mm;
• 24 contenitori Euro 400x300 alti 220 mm;
• 24 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 1488 mm;
• larghezza comprese le piastre: 1534 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 220 mm;
• tipo configurazione: Uniforme;
• numero di campate: 4;
• numero di contenitori: 24;
• livelli: 6 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 24 contenitori Euro 400x300x220h – H2000, 4 campate

Qual è la differenza pratica tra 6 e 7 livelli con contenitori alti 220 mm?

Con 6 livelli rimane più luce verticale sopra ogni contenitore, utile per deposito, prelievo e componenti che possono superare il bordo della cassetta. Con 7 livelli aumenta invece il numero di posizioni nello stesso sviluppo H2000. La scelta dipende quindi da accessibilità, ingombro dei materiali e densità richiesta.

Il ripiano superiore di una H2000 ha la stessa funzione pratica di appoggio della versione H1000?

No. Nella H2000 il ripiano superiore è posto a circa 2003 mm e svolge principalmente la funzione strutturale di chiusura della campata. Non va quindi presentato come una normale superficie operativa accessibile, pur essendo costruttivamente un ripiano strutturale chiuso.

È possibile ampliare in seguito una struttura H2000 con altre campate?

Sì. Il sistema è modulare, ma l'ampliamento di una H2000 richiede la verifica del nuovo sviluppo, delle crociere posteriori, degli ancoraggi, dei carichi e degli spazi di passaggio. Per un ampliamento reale è quindi opportuno verificare il layout complessivo prima di definire i componenti aggiuntivi.

Per informazioni su modifiche, verifica configurazioni, portate o modalità di impiego particolari, il team tecnico LogiExpo è disponibile al 051 558776, via e-mail a info@logiexpo.it oppure tramite il [modulo di contatto].
