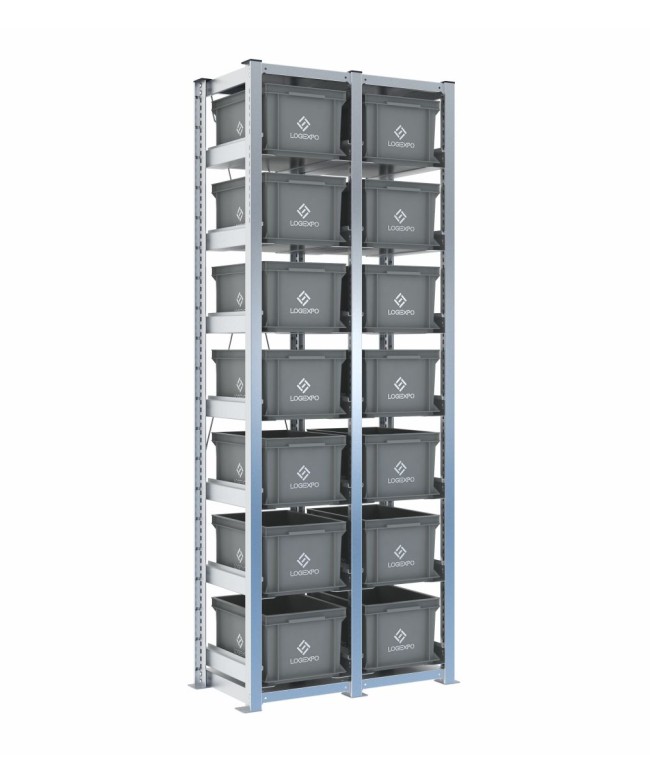

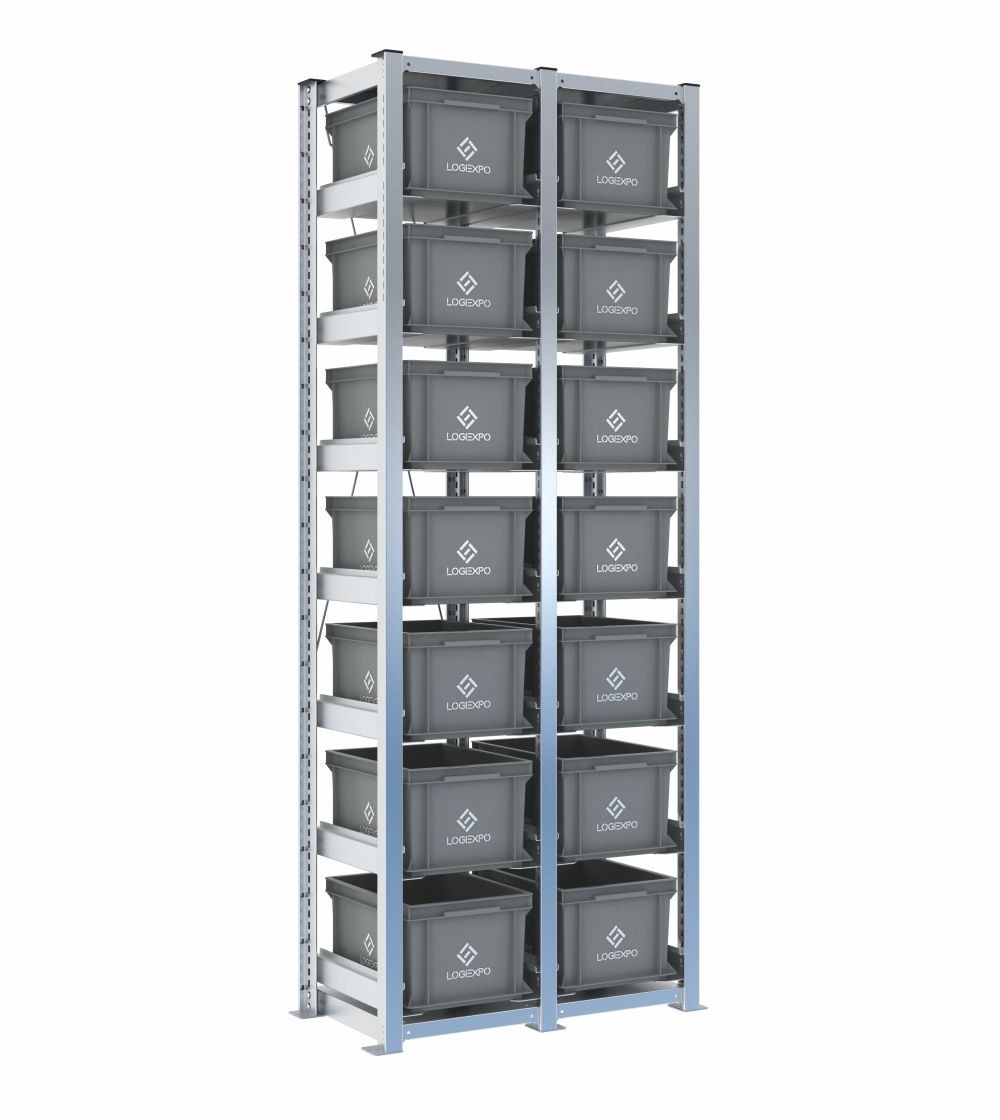

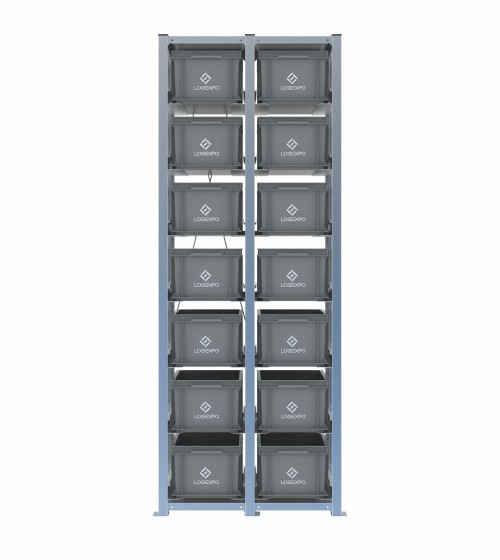

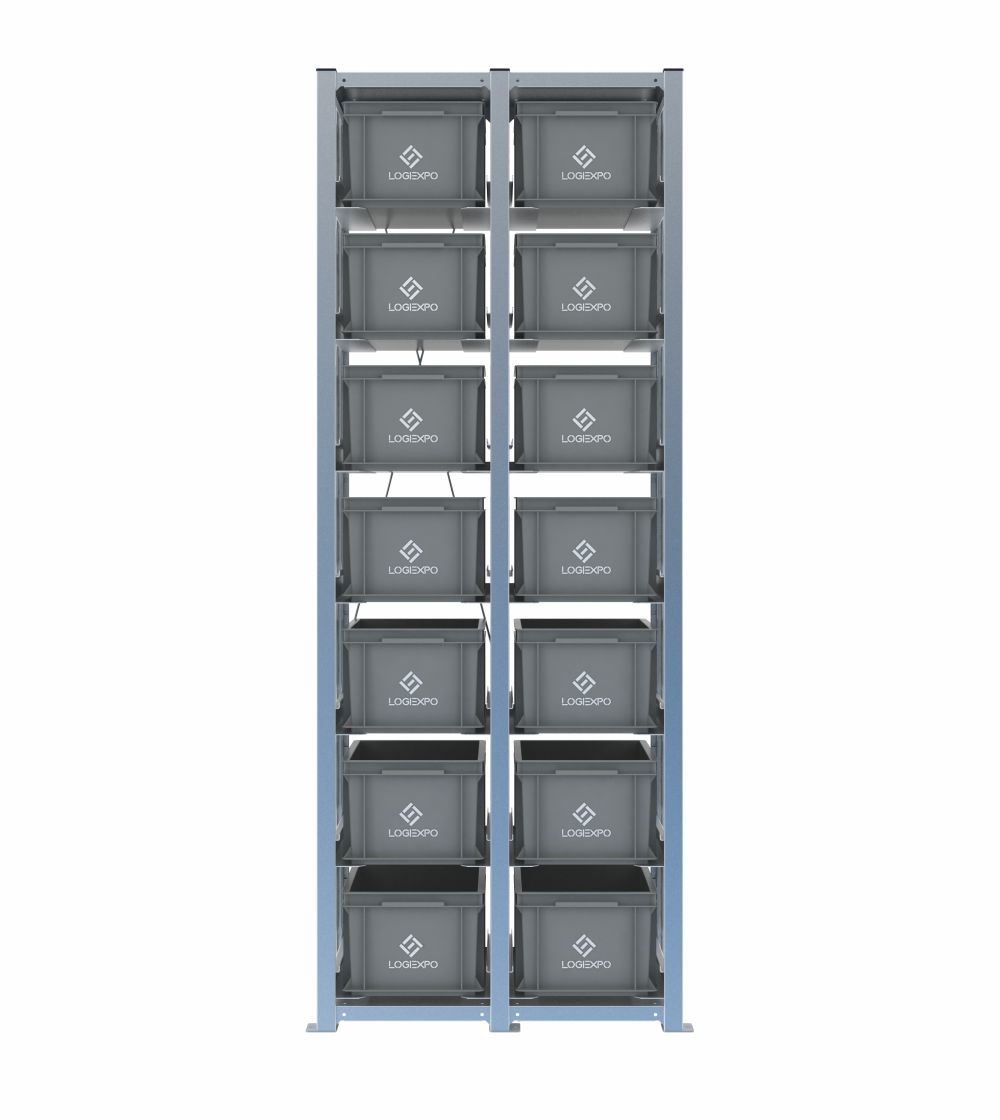

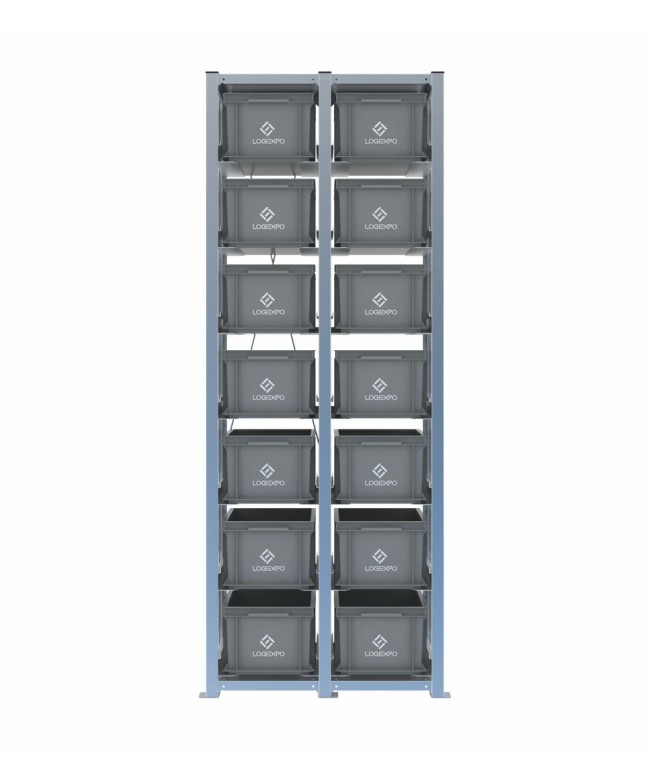

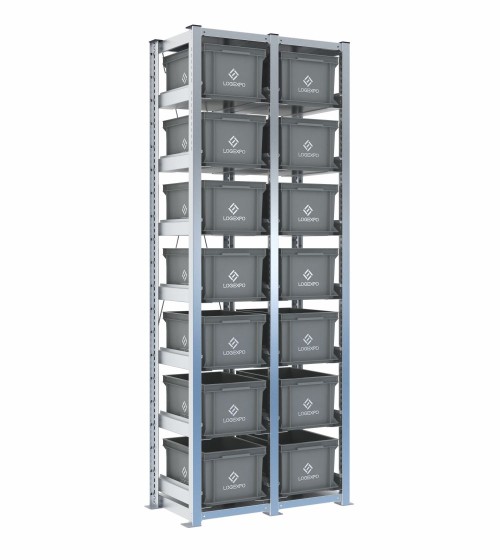

Scaffale con 14 contenitori Euro 400x300x220h – H2000, 2 campate

Scaffale H2000 con 14 contenitori Euro 400x300x220h e 7 livelli per campata

Questa configurazione comprende 14 Contenitori Euro 400x300x220h distribuiti su due campate H2000, con 7 livelli per campata. La disposizione è orientata alla densità di stoccaggio, aumentando il numero di posizioni rispetto alle versioni da 6 livelli nello stesso sviluppo verticale.

È indicata per ricambi e componenti più voluminosi quando lo spazio necessario sopra ogni contenitore rimane compatibile con una disposizione più ravvicinata.

Sette livelli per aumentare la densità nello stesso sviluppo H2000

La scelta dei 7 livelli porta a 14 posizioni complessive in soli 810 mm di larghezza. Il vantaggio è un maggior numero di contenitori; il compromesso è una luce verticale inferiore rispetto alla configurazione a 6 livelli.

La corretta scelta dipende quindi dall'ingombro reale dei componenti, dallo spazio di presa e dalla frequenza con cui le cassette vengono estratte.

Ricambi voluminosi quando la priorità è il numero di posizioni

La base 400x300 mantiene la profondità a 421 mm e consente di frazionare le referenze più di quanto avvenga con una base 600x400. Le due campate possono essere dedicate a gruppi correlati o a due aree di ricambi.

Se in futuro cambiano i materiali, le slitte possono essere riposizionate o alcuni livelli possono essere rimossi per ottenere maggiore luce verticale.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 2 campate, altezza reale 2003 mm;
• 14 contenitori Euro 400x300 alti 220 mm;
• 14 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 764 mm;
• larghezza comprese le piastre: 810 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 220 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 14;
• livelli: 7 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 14 contenitori Euro 400x300x220h – H2000, 2 campate

Quando conviene sacrificare un livello per ottenere più spazio di presa?

Quando la maggiore densità rende meno agevoli deposito o prelievo, oppure quando il contenuto supera il bordo della cassetta e richiede più luce verticale. Ridurre il numero di livelli è una scelta funzionale: diminuisce le posizioni disponibili ma aumenta lo spazio operativo per ciascun contenitore.

Che cosa significa portata massima di 50 kg per coppia di slitte?

Significa che il carico complessivo sostenuto da quella coppia di slitte non deve superare 50 kg e deve essere uniformemente distribuito. Questo limite è distinto dalla portata verticale di 1000 kg della campata.

Quale funzione svolgono i ripiani strutturali di base e superiori oltre a creare una superficie chiusa?

Collegano le estremità dei quattro montanti e completano strutturalmente la campata. Non sono normali ripiani intermedi: i livelli dei contenitori sono realizzati dalle coppie di slitte, mentre i due ripiani chiudono la struttura alla base e in sommità.
